NÁVOD K OBSLUZE Livi CASUALPLAY

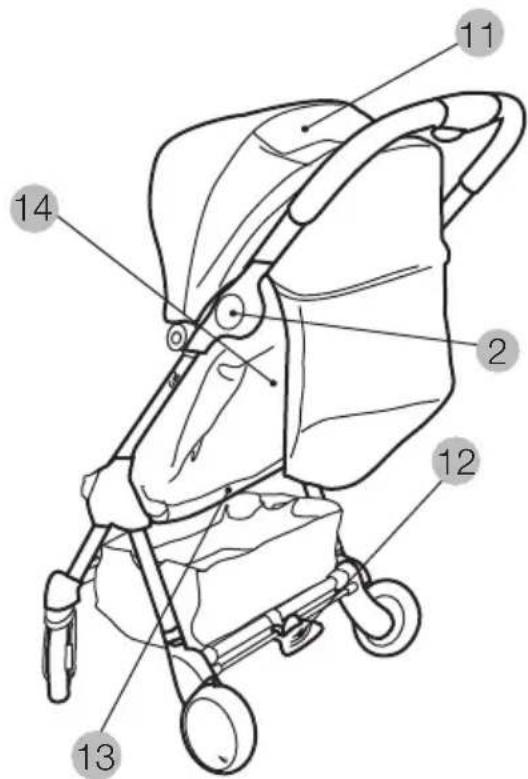

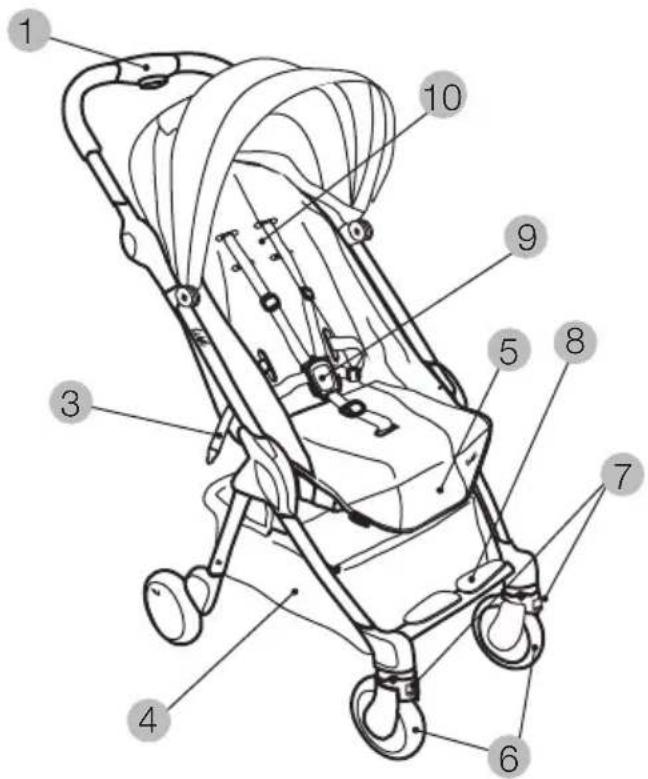

1. Tlačítko pro skládání

2. Bezpečnostní páčka

3. Zavírací mechanismus

6. Přední kolečka s aretací směru

7. Blokování předních kol

10. Polohovací opěradlo

13. Úchyt pro skládání/přenášení

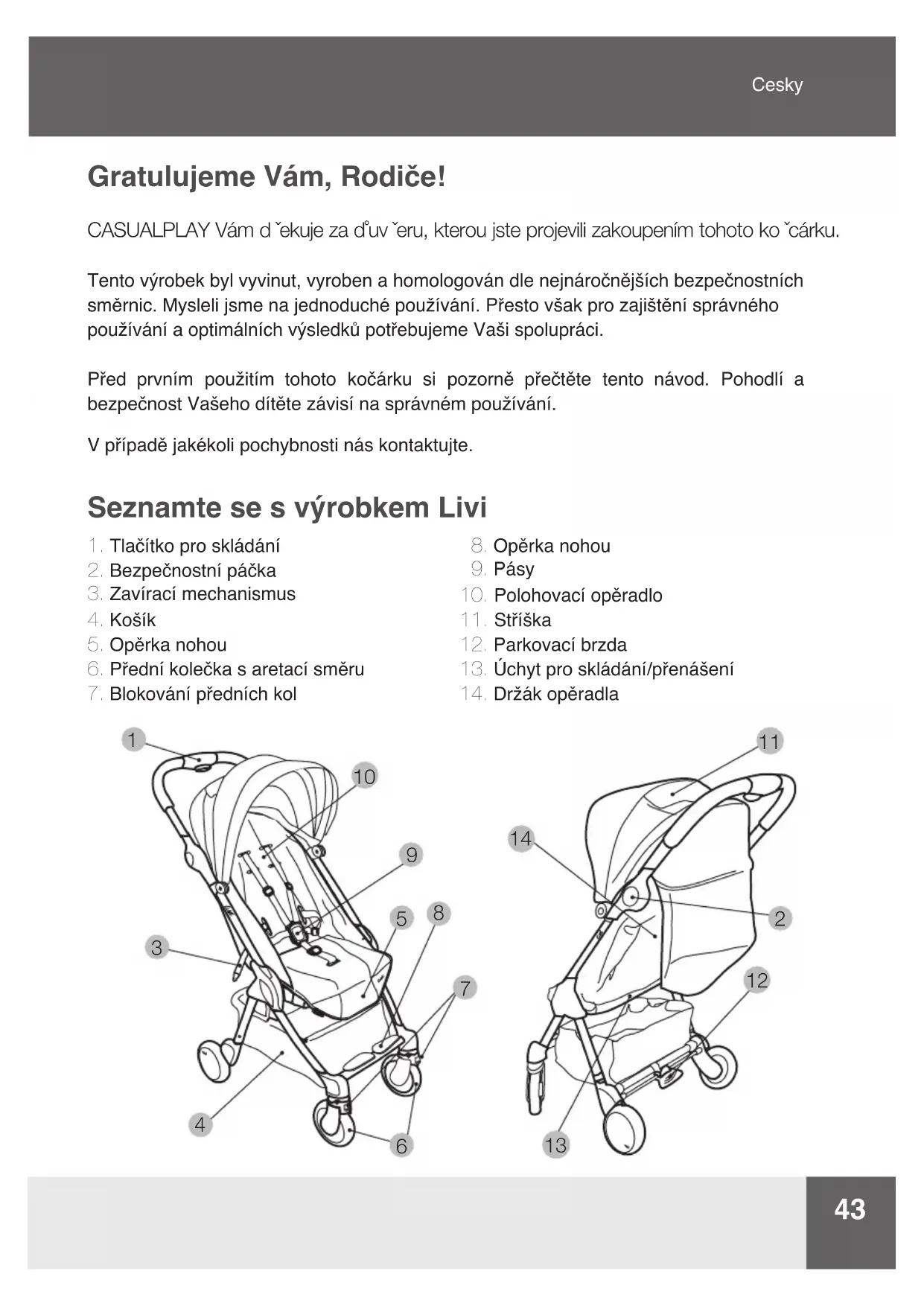

Gratulujeme Vám, Rodie! CASUALPLAY Vám d ˇekuje za d˚uv ˇeru, kterou jste projevili zakoupením tohoto ko ˇcárku. Tento výrobek byl vyvinut, vyroben a homologován dle nejnáročnějších bezpečnostních směrnic. Mysleli jsme na jednoduché používání. Přesto však pro zajištění správného používání a optimálních výsledků potřebujeme Vaši spolupráci. Před prvním použitím tohoto kočárku si pozorně přečtěte tento návod. Pohodlí a bezpečnost Vašeho dítěte závisí na správném používání. V případě jakékoli pochybnosti nás kontaktujte. Seznamte se s výrobkem Livi44 DŮLEŽITÉ – USCHOVAT PRO POZDĚJŠÍ NAHLÉDNUTÍ Tento výrobek je uren pro děti od 0 měsíců a do 15 kg. POZOR: Nenechávejte dítě bez dozoru. POZOR: Před použitím výrobku se ujistěte, zda jsou všechny pojistky zajištěny. POZOR: Při skládání a rozkládání tohoto výrobku zajistěte, aby bylo dítě z dosahu. POZOR: Nedovolujte dětem, aby si hrály s tímto výrobkem. POZOR: Vždy používejte bezpečnostní pásy. POZOR: Před použitím výrobku zkontrolujte, zda jsou všechny mechanismy připevnění lehátka či sedačky řádně aktivovány. POZOR: Nepoužívejte tento výrobek při běhu či bruslení.

• Děti mladší 6 měsíců je vhodné ukládat do nejsklopenější polohy.

• Při ukládání nebo vyjímání dítěte zajistěte kočárek parkovací brzdou.

• Jakákoliv zátěž zavěšená na madle, zádové opěrce či boční straně kočárku může ohrozit jeho stabilitu.

• Výrobek je určen pouze pro jedno dítě.

• Nepoužívejte příslušenství ani náhradní díly, které nebyly schváleny výrobcem. POZNÁMKA: lůžko Livi cot je kompatibilní s kočárkem Livi. Při sestavení a použití této kombinace postupujte podle návodu k použití, který je přiložen k lůžku Livi cot.45 Návod K Použití Rozložení (obrázky 1 - 4)

• Uvolněte zavírací mechanismus, který se nachází po levé straně podvozku (obr. 1).

• Kočárek se rozkládá tak, že prudce vytáhnete rukojeť nahoru (obr. 2, 3 a 4). Nasazení st r íšky (obrázek 5)

• Nasaďte stříšku tak, že vložíte oba konce (obr. 5) do příslušných míst po stranách kočárku. Cvaknutí znamená správné zaxování. Pro odstranění stříšky zatlačte úchytku nahoru a vytáhněte dopředu. Skládání (obrázky 6-11)

• Složte stříšku směrem dolů a dopředu (obr.6).

• Přidržte stisknuté tlačítko na složení kočárku (a) umístěné na madle a současně stiskněte postranní pojistku (b) (obr.7). Stlačte madlo směrem dolů (obr.8).

• Složte konstrukci do polohy znázorněné na obr. 9.

• Stlačte držadlo pro přenos ve složeném stavu a zatáhněte za něj směrem vzhůru (obr.10).

• Zajistěte zavírací pojistku, aby se kočárek náhodně nerozložil (obr.11). Funkce parkovací brzdy (obrázek 12)

• Chcete-li zabrzdit, sešlápněte pedálek, který se nachází mezi oběma zadními kolečky.

• Pro uvolnění jej vytáhněte nahoru. Nastavení bezpe c nostních pásk ˚u (obrázky 13-14)

• Bezpečnostní pás se skládá z ramenní (3 polohy) a bederní části (2 polohy). Nastavení a seřízení obou částí závisí na vzrůstu dítěte.

• Protáhněte sponu ramenní části bezpečnostního pásu průchody v sedačce a potahu (obr.13)

• Zvolte polohu odpovídající vzrůstu dítěte a mějte na paměti, že pravý i levý díl pásu musí být ve stejné výšce.

• Protáhněte spony příslušnými otvory a dbejte, aby žádná část bezpečnostního pásu nebyla překroucena. POZNÁMKA: uchopte spony průřezy potahu ve vrchní zadní části zádové opěrky.46 POZNÁMKA: u dětí mladších 6 měsíců nastavte bezpečnostní pás i opěrku sedačky do nejnižší polohy.

• U bederní části postupujte stejným způsobem jako u ramenní.

• Než posadíte dítě do kočárku sešlápněte parkovací brzdu a ověřte, zda jsou bezpečnostní pásy rozepnuté.

• Posaďte dítě a zapněte všechny součásti xační přezky: hrudní popruhy a břišní pás s mezinožním páskem (obr. 14).

• Napněte hrudní popruhy bezpečnostních pásků a břišní pás a přizpůsobte je velikosti dítěte. Nastavení polohy op e radla (obrázek 15)

• Chcete-li opěradlo zvednout, stlačte západky xační úchytky uprostřed zadní části opěradla a zároveň zatáhněte za řemínek. (obr. 15).

• Chcete-li opěradlo zaklonit, stlačte západky xačního dílu a zároveň zatlačte opěradlo do požadované polohy. Zablokování p r edních kol (obrázek 16)

• Přední kola mají aretaci směru pohybu. Pro volnoběh musí být páčky po obou stranách v horní poloze.

• Pro zaxování nasměrujte kolečka tak, aby drážky souhlasily, a posuňte tyto páčky směrem dolů. Cvaknutí znamená správné zaxování. Opěrka nohou (obrázky 17-18)

• Nadzvihněte podložku (1) a vyjměte opěrku nohou zasunutou do sedáku (2). Typické zaklapnutí vás upozorní na správné zajištění opěrky (obr.17).

• Položte podložku na opěrku nohou (obr.18).

• Při skládání opěrky postupujte stejným způsobem v opačném sledu. Nasazení a sejmutí potahu (obrázky 19-23)

• Uvolněte úchyty z obou horní háčků umístěných na bočních prolech podvozku (obr.19).

• Zatáhněte za boční strany potahu a rozepněte oba suché zipy, jimiž je potah připevněn k podvozku (obr.20). Protáhněte spony mezerami na bočních prolech podvozku (obr.21).47

• Následně sejměte oba pásky, jimiž je potah upevněn k podvozku, tím způsobem, že nejdříve rozepnete patentky pásků nacházející se pod sedákem (obr.22).

• Závěrem uvolněte všechny tři patentky pod sedákem (obr.23), rozepněte a protáhněte spony mezinožního pásu průřezem v potahu.

• Při nasazování potahu postupujte stejným způsobem v opačném sledu. Nasazení plášt e nky (obrázek 24)

• Při nasazování pláštěnky musí být stříška kočárku rozložena.

• Dále připevněte oba pásky pláštěnky k bočním stranám podvozku.

• A nakonec připevněte pásek na čelní dolní části pláštěnky. Nasazení/sejmutí adaptérů Poznámka: adaptéry se smí použít pouze pro kombinaci kočárku s některou z níže uvedených nástaveb: Sono, Baby 0 + nebo Nuno/Folk. UPOZORNĚNÍ: adaptéry mají pouze jednu montážní polohu, nemanipulujte jimi silou.

• Aktivujte parkovací brzdu LIVI.

• Nasaďte adaptér na boční stranu podvozku LIVI takovým způsobem, aby byl umístěn proti upínacímu prvku.

• Posuňte adaptérem (obr. 25) tak, abyste zaslechli typické „kliknutí", které vám potvrdí jeho správné nasazení (obr. 26).

• Postupujte stejným způsobem při nasazení druhého adaptéru.

• Při snímání adaptéru nejprve stlačte páčku tlačítka nahoru a potom posuňte adaptér směrem k horní části podvozku (obr. 27).

• Stejným způsobem postupujte u druhého adaptéru. Unisystem Tento jedinečný systém ukotvení umožňuje nasadit na kočárek LIVI následující nástavby: SONO, BABY 0 + nebo NUNO/FOLK. UPOZORNĚNÍ: před nasazením jakékoli nástavby musíte na LIVI umístit adaptéry a zkontrolovat, zda jsou správně zajištěny.

• Aktivujte parkovací brzdu LIVI.

• Nasaďte SONO, BABY 0 + nebo NUNO/FOLK na kočárek v protisměru jízdy.

• Nastavte upínací prvky SONO, BABY 0 + nebo NUNO/FOLK nad adaptéry LIVI tak, aby se s nimi shodovaly (obr. 28).48

• Stlačte je směrem dolů a dbejte, abyste zaslechli typické „kliknutí", které vám potvrdí správné zajištění, a aby se v bočních zářezech upínacích prvků znázornila zelená kontrolka (obr. 29). UPOZORNĚNÍ: před použitím výrobku se přesvědčte, zda jsou všechny upínací prvky správně zajištěny.

• Při snímání SONO, BABY 0 + nebo NUNO/FOLK stlačte a následně uvolněte červené tlačítko obou upínacích prvků. V obou bočních zářezech (obr. 30) se musí znázornit červená kontrolka.

• Pak vytáhněte nástavbu směrem nahoru uvolněte ji z podvozku kočárku. Košík

• Košík je připevněn k dolní části podvozku pomocí druků, stačí jen druky rozepnout a košík vyjmout.

• Maximální hmotnost předmětů převážených v košíku je 2,5 kg.

• Doporučujeme před složením kočárku košík vyprázdnit. Údržba

• Pravidelně mazat pohyblivé části lubrikačním prostředkem (ne tuk ani olej).

• Kontrolujte brzdy, pásy, druky a mechanismy, které by se mohly jakkoli uvolnit nebo opotřebit.

• Podvozek čistěte vlhkým hadříkem (nepoužívejte abrasiva ani rozpouštědla).

• K čištění plastových částí používejte houbičku, vlažnou vodu a jemný čisticí prostředek.

• U textilních částí kočárku postupujte dle návodu k praní, před složením musí řádně vyschnout. To samé platí i v případě, že byl kočárek vystaven působení vlhkosti, abyste zabránili vzniku plísně.49
