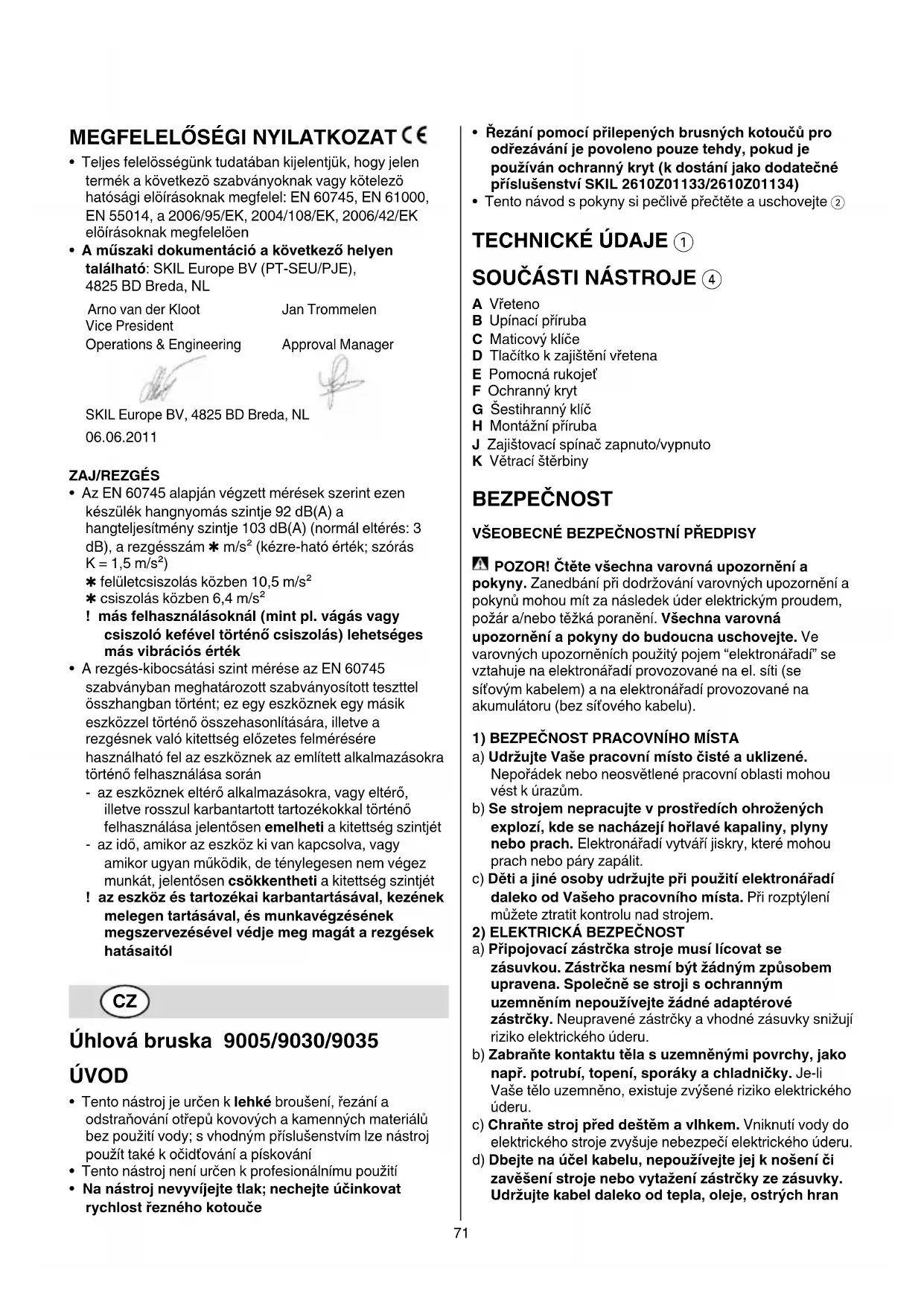

NÁVOD K OBSLUZE 9035 AA SKIL

• Tento nástroj je určen k lehké broušení, řezání a

odstraňování otřepů kovových a kamenných materiálů

bez použití vody; s vhodným příslušenstvím lze nástroj

použít také k očidťování a pískování

• Tento nástroj není určen k profesionálnímu použití

• Na nástroj nevyvíjejte tlak; nechejte účinkovat

rychlost řezného kotouče

• Řezání pomocí přilepených brusných kotoučů pro

odřezávání je povoleno pouze tehdy, pokud je

používán ochranný kryt (k dostání jako dodatečné

příslušenství SKIL 2610Z01133/2610Z01134)

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 2

D Tlačítko k zajištění vřetena

BEZPEČNOST VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY POZOR! Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování varovných upozornění a

pokynů mohou mít za následek úder elektrickým proudem,

požár a/nebo těžká poranění. Všechna varovná

upozornění a pokyny do budoucna uschovejte. Ve

varovných upozorněních použitý pojem “elektronářadí” se

vztahuje na elektronářadí provozované na el. síti (se

síťovým kabelem) a na elektronářadí provozované na

akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené.

Nepořádek nebo neosvětlené pracovní oblasti mohou

b) Se strojem nepracujte v prostředích ohrožených

explozí, kde se nacházejí hořlavé kapaliny, plyny

nebo prach. Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně se stroji s ochranným

uzemněním nepoužívejte žádné adaptérové

zástrčky. Neupravené zástrčky a vhodné zásuvky snižují

riziko elektrického úderu.

b) Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li

Vaše tělo uzemněno, existuje zvýšené riziko elektrického

c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektrického stroje zvyšuje nebezpečí elektrického úderu.

d) Dbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení stroje nebo vytažení zástrčky ze zásuvky.

Udržujte kabel daleko od tepla, oleje, ostrých hran72

nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko elektrického úderu.

e) Pokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou

schváleny i pro venkovní použití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko elektrického úderu.

f) Pokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte ochranný jistič. Nasazení

ochranného jističe snižuje riziko úderu elektrickým

a) Buďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně. Stroj

nepoužívejte pokud jste unaveni nebo pod vlivem

drog, alkoholu nebo léků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

b) Noste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako

maska proti prachu, bezpečnostní obuv s protiskluzovou

podrážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

c) Zabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než

jej uchopíte, ponesete či připojíte na zdroj proudu a/

nebo akumulátor. Máte li při nošení elektronářadí prst

na spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

d) Než stroj zapnete, odstraňte seřizovací nástroje

nebo šroubovák. Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy

udržujte rovnováhu. Tím můžete stroj v neočekávaných

situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste žádný volný oděv

nebo šperky. Vlasy, oděv a rukavice udržujte daleko

od pohybujících se dílů. Volný oděv, šperky nebo

dlouhé vlasy mohou být zachyceny pohybujícími se díly.

g) Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu

určený stroj. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

c) Než provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte akumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí stroje.

d) Uchovávejte nepoužívané elektronářadí mimo

dosah dětí. Nenechte stroj používat osobám, které

se strojem nejsou seznámeny nebo nečetly tyto

pokyny. Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujte o stroj svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují

se, zda díly nejsou zlomené nebo poškozené tak, že

je omezena funkce stroje. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má

příčinu ve špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

g) Používejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů. Respektujte

přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může

vést k nebezpečným situacím.

a) Nechte Váš stroj opravit pouze kvalifikovaným

odborným personálem a pouze s originálními

náhradními díly. Tím bude zajištěno, že bezpečnost

stroje zůstane zachována.

BEZPEČNOSTNÍ PŘEDPISY PRO ÚHLOVÉ BRUSKY

1) BEZPEČNOSTNÍ PŘEDPISY PRO VŠECHNY

a) Toto elektronářadí se používá jako bruska, bruska

brusným papírem, kartáčovačka, dělící bruska.

Dbejte všech varovných upozornění, pokynů,

zobrazení a údajů, jež jste s elektronářadím

obdrželi.Pokud následující pokyny nedodržíte, může to

vést k úderu elektrickým proudem, požáru nebo těžkým

b) Nedoporučujeme používat toto elektronářadí k

leštĕní. Činnosti, k jejichž provádění nebylo toto

elektronářadí určeno, mohou způsobit nebezpečné

situace a zranění osob.

c) Nepoužívejte žádné příslušenství, které není

výrobcem pro toto elektronářadí speciálně určeno a

doporučeno. Pouze to, že můžete příslušenství na Vaše

elektronářadí upevnit, nezaručuje bezpečné použití.

d) Dovolené otáčky nasazovacího nástroje musí být

nejméně tak vysoké jako nejvyšší otáčky uvedené

na elektronářadí. Příslušenství, jež se otáčí rychleji než

je dovoleno, může být zničeno.

e) Vnější rozměr a tloušťka nasazovacího nástroje

musí odpovídat rozměrovým údajům Vašeho

elektronářadí. Špatně dimenzované nasazovací

nástroje nemohou být dostatečně stíněny nebo

f) Brusné kotouče, příruby, brusné talíře nebo jiné

příslušenství musí přesně lícovat na brusné vřeteno

Vašeho elektronářadí. Nasazovací nástroje, které

přesně nelícují na brusné vřeteno Vašeho elektronářadí,

se nerovnoměrně točí, velmi silně vibrují a mohou vést ke

g) Nepoužívejte žádné poškozené nasazovací nástroje.

Zkontrolujte před každým použitím nasazovací

nástroje jako brusné kotouče na odštěpky a trhliny,

brusné talíře na trhliny, otěr nebo silné opotřebení,

drátěné kartáče na uvolněné nebo zlomené dráty.

Spadne-li elektronářadí nebo nasazovací nástroj z

výšky, zkontrolujte zda není poškozený nebo

použijte nepoškozený nasazovací nástroj. Pokud

jste nasazovací nástroj zkontrolovali a nasadili,

držte se Vy a v blízkosti nacházející se osoby mimo

rovinu rotujícího nasazovacího nástroje a nechte

elektronářadí běžet jednu minutu s nejvyššími73

otáčkami. Poškozené nasazovací nástroje většinou v

této době testování prasknou.

h) Noste osobní ochranné vybavení 3. Podle aplikace

použijte ochranu celého obličeje, ochranu očí nebo

ochranné brýle. Taktéž adekvátně noste ochrannou

masku proti prachu, ochranu sluchu, ochranné

rukavice nebo speciální zástěru, jež Vás ochrání

před malými částicemi brusiva a materiálu. Oči mají

být chráněny před odletujícími cizími tělísky, jež vznikají

při různých nasazeních. Protiprachová maska či

respirátor musejí při nasazení vznikající prach odfiltrovat.

Pokud jste dlouho vystavení silnému hluku, můžete utrpět

i) Dbejte u ostatních osob na bezpečnou vzdálenost k

Vaší pracovní oblasti. Každý, kdo vstoupí do této

pracovní oblasti, musí nosit osobní ochranné

vybavení. Úlomky obrobku nebo zlomené nasazovací

nástroje mohou odlétnout a způsobit poranění i mimo

přímou pracovní oblast.

j) Pokud provádíte práce, při kterých může nasazovací

nástroj zasáhnout skrytá elektrická vedení nebo

vlastní síťový kabel, pak držte elektronářadí na

izolovaných plochách rukojeti. Kontakt s vedením pod

napětím může přivést napětí i na kovové díly

elektronářadí a vést k úderu elektrickým proudem.

k) Držte síťový kabel daleko od otáčejících se

nasazovacích nástrojů. Když ztratíte kontrolu nad

elektronářadím, může být přerušen nebo zachycen síťový

kabel a Vaše paže nebo ruka se může dostat do

otáčejícího se nasazovacího nástroje.

l) Nikdy neodkládejte elektronářadí dříve, než se

nasazovací nástroj dostal zcela do stavu klidu.

Otáčející se nasazovací nástroj se může dostat do

kontaktu s odkládací plochou, čímž můžete ztratit

kontrolu nad elektronářadím.

m) Nenechte elektronářadí běžet po dobu, co jej

nesete. Váš oděv může být náhodným kontaktem s

otáčejícím se nasazovacím nástrojem zachycen a

nasazovací nástroj se může zavrtat do Vašeho těla.

n) Čistěte pravidelně větrací otvory Vašeho

elektronářadí. Ventilátor motoru vtahuje do tělesa prach

a silné nahromadění kovového prachu může způsobit

o) Nepoužívejte elektronářadí v blízkosti hořlavých

materiálů. Jiskry mohou tyto materiály zapálit.

p) Nepoužívejte žádné nasazovací nástroje, které

vyžadují kapalné chladící prostředky. Použití vody

nebo jiných kapalných chladících prostředků může vést k

úderu elektrickým proudem.

2) ZPĔTNÝ RÁZ A ODPOVÍDAJÍCÍ VAROVNÁ

• Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo

zablokovaného otáčejícího se nasazovacího nástroje,

jako je brusný kotouč, brusný talíř, drátěný kartáč atd.

Zaseknutí nebo zablokování vede k náhlému zastavení

rotujícího nasazovacího nástroje. Tím nekontrolované

elektronářadí akceleruje v místě zablokování proti směru

otáčení nasazovacího nástroje.

• Pokud se např. příčí nebo blokuje brusný kotouč v

obrobku, může se hrana brusného kotouče, která se

zanořuje do obrobku, zakousnout a tím brusný kotouč

vylomit nebo způsobit zpětný ráz. Brusný kotouč se

potom pohybuje k nebo od obsluhující osoby, podle

směru otáčení kotouče na místě zablokování. Při tom

mohou brusné kotouče i prasknout.

• Zpětný ráz je důsledek nesprávného nebo chybného

použití elektronářadí. Lze mu zabránit vhodnými

preventivními opatřeními, jak je následně popsáno.

a) Držte elektronářadí dobře pevně a dejte Vaše tělo a

paže do polohy, ve které můžete zachytit síly

zpětného rázu. Je-li k dispozici, používejte vždy

přídavnou rukojeť, abyste měli co největší možnost

kontroly nad silami zpětného rázu nebo reakčních

momentů při rozběhu. Obsluhující osoba může

vhodnými preventivními opatřeními zvládnout síly

zpětného rázu a reakčního momentu.

b) Nedávejte Vaši ruku do blízkosti otáčejících se

nasazovacích nástrojů. Nasazovací nástroj se při

zpětném rázu může pohybovat přes Vaši ruku.

c) Vyhýbejte se Vaším tělem oblasti, kam se bude

elektronářadí při zpětném rázu pohybovat. Zpětný

ráz vhání elektronářadí v místě zablokování do opačného

směru k pohybu brusného kotouče.

d) Zvlášť opatrně pracujte v místech rohů, ostrých

hran apod. Zabraňte, aby se nasazovací nástroje

odrazil od obrobku a vzpříčil. Rotující nasazovací

nástroj je u rohů, ostrých hran a pokud se odrazí

náchylný na vzpříčení se. Toto způsobí ztrátu kontroly

e) Nepoužívejte žádný článkový nebo ozubený pilový

kotouč. Takovéto nasazovací nástroje způsobují často

zpětný ráz nebo ztrátu kontroly nad elektronářadím.

3) ZVLÁŠTNÍ VAROVNÁ UPOZORNĔNÍ K BROUŠENÍ A DĔLENÍ

a) Používejte výhradně pro Vaše elektronářadí

schválená brusná tělesa a pro tato brusná tělesa

určený ochranný kryt. Brusná tělesa, která nejsou

určena pro toto elektronářadí, nemohou být dostatečně

stíněna a jsou nespolehlivá.

b) Ochranný kryt musí být bezpečně na elektronářadí

namontován a nastaven tak, aby bylo dosaženo

maximální míry bezpečnosti, tzn. nejmenší možný

díl brusného tělesa ukazuje nekrytý k obsluhující

osobě. Ochranný kryt má obsluhující osobu chránit před

úlomky, případným kontaktem s brusným tělesem a

jiskrami, které mohou zapálit oděv.

c) Brusná tělesa smějí být použita pouze pro

doporučné možnosti nasazení. Např. nikdy nebruste

boční plochou dělícího kotouče. Dělící kotouče jsou

určeny k úběru materiálu hranou kotouče. Boční

působení síly na tato brusná tělesa je může rozlámat.

d) Používejte vždy nepoškozené upínací příruby ve

správné velikosti a tvaru pro Vámi zvolený brusný

kotouč. Vhodné příruby podpírají brusný kotouč a

zmírňují tak nebezpečí prasknutí brusného kotouče.

Příruby pro dělící kotouče se mohou odlišovat od přírub

pro jiné brusné kotouče.

e) Nepoužívejte žádné opotřebované brusné kotouče

od většího elektronářadí. Brusné kotouče pro větší

elektronářadí nejsou konstruovány pro vyšší otáčky

menších elektronářadí a mohou prasknout.74

4) DALŠÍ ZVLÁŠTNÍ VAROVNÁ UPOZORNĔNÍ K DĔLENÍ

a) Zabraňte blokování dělícího kotouče nebo příliš

vysokému přítlaku. Neprovádějte žádné nadměrně

hluboké řezy. Přetížení dělícího kotouče zvyšuje jeho

namáhání a náchylnost ke vzpříčení nebo zablokování a

tím možnost zpětného rázu nebo prasknutí brusného

b) Vyhýbejte se oblasti před a za rotujícím dělícím

kotoučem. Pokud pohybujete dělícím kotoučem v

obrobku pryč od sebe, může být v případě zpětného rázu

elektronářadí s otáčejícím se kotoučem vymrštěno přímo

c) Jestliže se dělící kotouč příčí nebo práci přerušíte,

elektronářadí vypněte a vydržte v klidu než se

kotouč zastaví. Nikdy se nepokoušejte ještě běžící

dělící kotouč vytáhnout z řezu, jinak může

následovat zpětný ráz. Zjistěte a odstraňte příčinu

d) Elektronářadí opět nezapínejte, dokud se nachází v

obrobku. Nechte dělící kotouč nejprve dosáhnout

svých plných otáček, než budete v řezu opatrně

pokračovat. Jinak se může kotouč vzpříčit, vyskočit z

obrobku nebo způsobit zpětný ráz.

e) Desky nebo velké obrobky podepřete, aby se

zabránilo riziku zpětného rázu od sevřeného

dělícího kotouče. Velké obrobky se mohou pod svou

vlastní hmotností prohnout. Obrobek musí být podepřen

na obou stranách a to jak v blízkosti dělícího řezu tak i na

f) Buďte obzvlášť opatrní u “kapsovitých řezů” do

stávajících stěn nebo jiných míst, kam není vidět.

Zanořující se dělící kotouč může při zaříznutí do

plynových, vodovodních či elektrických vedení nebo

jiných objektů způsobit zpětný ráz.

5) ZVLÁŠTNÍ VAROVNÁ UPOZORNĔNÍ KE SMIRKOVÁNÍ

a) Nepoužívejte žádné předimenzované brusné listy,

ale dodržujte údaje výrobce k velikosti brusného

listu. Brusné listy, které vyčnívají přes brusný talíř,

mohou způsobit poranění a též vést k blokování, roztržení

brusných listů nebo ke zpětnému rázu.

6) ZVLÁŠTNÍ VAROVNÁ UPOZORNĔNÍ K PRÁCI S DRÁTĔNÝMI KARTÁČI

a) Dbejte na to, že drátěný kartáč i během běžného

užívaní ztrácí kousky drátu. Nepřetěžujte dráty příliš

vysokým přítlakem. Odlétající kousky drátu mohou

velmi lehce proniknout skrz tenký oděv nebo pokožku.

b) Je-li doporučen ochranný kryt, zabraňte, aby se

ochranný kryt a drátěný kartáč mohly dotýkat.

Talířové a hrncové kartáče mohou díky přítlaku a

odstředivým silám zvětšit svůj průměr.

• Nářadí není vhodný k broušení/řezání za mokra

• Používejte pouze příruby dodávané s tímto nástrojem

• Tento nástroj nesmí používat osoby mladdí 16 let

• Před seřizováním, měněním pilových listů a

příslušenství, vždy vytáhněte zástrčku nářadí z el.

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy,

používáte-li původní značkové

• Při montáži nebo používání jiného příslušenství než

značky SKIL se řište pokyny daného výrobce

• Používejte pouze brusné/řezné kotouče o maximální

tloušťce 8 mm a průměru otvoru vřetena 22 mm

• K nasazení brusných/řezných kotoučů s velkými otvory

nikdy nepoužívejte redukce ani adaptéry

• Nikdy nepoužívejte příslušenství se ”slepým” závitovým

otvorem mendím než M14 x 21 mm

• Zapojte nástroj přes jistič poruchového proudu (FI) se

spoudtěcím proudem max. 30 mA PŘED POUŽITÍM

• Před prvním použitím nástroje doporučujeme získání

praktických informací

• Vždy zkontrolujte, zda je napájecí napětí stejné jako

napětí uvedené na typovém štítku nástroje (nářadí

určené k napájení 230V nebo 240V lze použít též v síti

• Vždy připevněte pomocnou rukojeť E 4 a ochranný kryt

F 4; bez nich nástroj nikdy nepoužívejte

• Použijte vhodné hledací přístroje k vyhledání

skrytých přívodních vedení nebo přizvěte místní

dodavatelskou společnost (kontakt s el. vedením

může vést k požáru a elektrickému úderu; poškození

plynového vedení může vést k explozi; proniknutí do

vodovodního potrubí může způsobit věcné škody nebo

• Neopracovávajte žádný materiál obsahující azbest

(azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé

druhy dřeva, minerály a kovy, může být škodlivý (kontakt

s prachem nebo jeho vdechnutí může způsobit

alergickou reakci a/nebo vyvolat respirační choroby u

obsluhy nebo přihlížejících); noste protiprachovou

masku a pracujte se zařízením na odsávání prachu,

pokud je možné jej připojit

• Některé druhy prachu jsou klasifikovány jako

karcinogenní (například dubový a bukový prach) zejména

ve spojení s přísadami pro úpravu dřeva; noste

protiprachovou masku a pracujte se zařízením na

odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném

• Při vyřezávání drážek předevdím do nosných zdí bušte

opatrní (drážky v nosných stěnách se řídí specifickými

předpisy konkrétní země; tyto předpisy je nutno za vdech

okolností dodržovat)

• Zajistěte obráběný díl (obráběný díl uchycený pomocí

upínacích zařízení nebo ve svěráku je mnohem

bezpečnější než v ruce)

• Neupínejte nástroj do svěráku

• Používejte zcela rozvinuté a bezpečné prodlužovací

šňůry o kapacitě 16 ampér

• Proces sepnutí způsobí krátkodobý pokles napětí; při

nepříznivých podmínkách v síti se může projevit

omezování jiných strojů (při síťové impedanci menší než

0,25 ohmů se nedají očekávat žádné poruchy); pro bližší75

vysvětlení se můžete obrátit na svého lokálního

distributora elektrické energie

• Jestliže přívodní šňůru při práci podkodíte nebo

proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze

• Pila se nesmí používat, je-li její přívodní šňůra

poškozená; nechte si je kvalifikovaným pracovníkem

• V případě atypického chování nebo cizích hluků ihned

vypněte nářadí a vytáhněte zástrčku

• V případě přerušení proudu nebo při náhodném vytažení

ze zásuvky ihned uvolněte spínač vypnuto/zapnuto J 4,

aby nedošlo k nekontrolovanému opětovnému spuštění

• Po vypnutí nástroje nikdy nezastavujte otáčení

příslušenství tlakem ze strany

• Připevnění příslušenství 4

! rozpojte přívodní šňůru

- vyčistěte vřeteno A a všechny části, které mají být

- při stisknutém zajišťovacím tlačítku vřetena D utáhněte

pomocí klíče C upínací přírubu B

! zajišťovací tlačítko vřetena D stiskněte pouze

tehdy, je-li vřeteno A v klidu

- při odstraňování příslušenství postupujte obráceně

! brusné/řezné kotouče se během používání velmi

zahřívají; nedotýkejte se jich, dokud

! při používání pískovacího příslušenství vždy

připevněte výplňovou podložku

! nikdy nepoužívejte brusný/řezný kotouč bez

štítku, který je na něj přilepený (je-li k dispozici)

• Připevnění pomocné rukojeti E 5

! rozpojte přívodní šňůru

- našroubujte pomocnou rukojeť E na pravou, horní

nebo levou stranu nástroje (podle druhu práce, kterou

• Odstranění/připevnění/seřizování ochranného krytu F 6

! rozpojte přívodní šňůru

! zajistěte, aby uzavřená strana ochranného krytu

směřovala vždy k obsluhující osobě

• Před použitím nářadí

- ujistěte se, že kotouč je správně usazen a pevně

- překontrolujte, zda se kotouč volně neprotáčí

- bezpečně vyzkoušejte chod nářadí spuštěním alespoň

na 30 vteřin v nejvyšším výkonu bez zatížení

- okamžitě nářadí vypněte v případě velké vibrace nebo

jiné závady, překontrolujte nářadí k zamezení těchto

• Zajištovací spínač ”zapnuto/vypnuto” J 7

! dejte pozor na reakci nářadí při zapnutí motoru

! nástroj přikládejte k obrobku až po dosažení

- zajistěte spínač 7b

- uvolnění arětace/vypněte nářadí 7c

! před vypnutím nářadí nejprve odejměte od

! po vypnutí nářadí kotouč pokračuje v otáčivém

pohybu, vyčkejte proto do úplného zastavení

- pohybujte nástrojem dozadu a dopředu pod mírným

! pro boční broušení nikdy nepoužívejte řezný

- nenaklánějte nástroj při řezání

- nástrojem vždy pohybujte ve směru šipky na vřeteníku

nástroje, aby nedošlo k nekontrolovanému vyklouznutí

- na nástroj nevyvíjejte tlak; nechejte účinkovat rychlost

- pracovní rychlost řezného kotouče závisí na řezaném

- nebrzděte řezné kotouče tlakem ze strany

• Držení a vedení nástroje

- nástroj držte vždy pevně oběma rukama, jen tak

budete mít v každém okamžiku nad nástrojem plnou

! při práci vždy držte nástroj v šedě zabarvené

- zaujměte bezpečný postoj

- dávejte pozor na směr otáčení; držte nástroj vždy tak,

aby jiskry a brusný nebo řezný prach létaly směrem od

- udržujte větrací štěrbiny K 4 nezakryté

• Místo příruby B 4 lze použít rychloupínací přírubu ”CLIC”

(příslušenství SKIL 2610388766); brusné/řezné kotouče

lze připevnit bez použití klíčů z příslušenství

• Další tipy najdete na www.skileurope.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací

! nepokoušejte se je čistít tak, že strčíte hroty

předmětů mezi větrací štěrbiny

! před čištěním odpojte zástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše nástroje, svěřte provedení opravy

autorizovanému servisnímu středisku pro elektronářadí

- zašlete nástroj nerozebraný spolu s potvrzením o

nákupu své prodejně nebo nejbližšímu servisu značky

SKIL (adresy a servisní schema nástroje najdete na

• Elektrické nářadí, doplňky a balení nevyhazujte do

komunálního odpadu (jen pro státy EU)

- podle evropské směrnice 2002/96/EG o nakládání s

použitými elektrickými a elektronickými zařízeními a

odpovídajících ustanovení právních předpisů

jednotlivých zemí se použitá elektrická nářadí, musí76

sbírat odděleně od ostatního odpadu a podrobit

ekologicky šetrnému recyklování

- symbol ! na to upozorňuje

• Potvrzujeme na odpovědnost, že tento výrobek odpovídá

následujícím normám nebo normativním podkladům: EN

60745, EN 61000, EN 55014, podle ustanovení směrnic

2006/95/ES, 2004/108/ES, 2006/42/ES

• Technická dokumentace u: SKIL Europe BV

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto

přístroje 92 dB(A) a dávka hlučnosti 103 dB(A)

(standardní odchylka: 3 dB), a vibrací ✱ m/s² (metoda

ruka-paže; nepřesnost K = 1,5 m/s²)

✱ při broušení 10,5 m/s²

✱ při smirkování 6,4 m/s²

! ostatní aplikace (jako např. vyřezávání nebo

odrezování) mohou udávat jiné hodnoty vibrací

• Úroveň vibrací byla měřena v souladu se

standardizovaným testem podle EN 60745; je možné ji

použít ke srovnání jednoho přístroje s druhým a jako

předběžné posouzení vystavování se vibracím při

používání přístroje k uvedeným aplikacím

- používání přístroje k jiným aplikacím nebo s jiným či

špatně udržovaným příslušenstvím může zásadně

zvýšit úroveň vystavení se vibracím

- doba, kdy je přístroj vypnutý nebo kdy běží, ale ve

skutečnosti není využíván, může zásadně snížit

úroveň vystavení se vibracím

! chraňte se před následky vibrací tak, že budete

dbát na údržbu přístroje a příslušenství, budete

si udržovat teplé ruce a uspořádáte si své

výstražných upozornení a pokynov uvedených v

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

bezpečnostné pokyny starostlivo uschovajte na

zásahu elektrickým prúdom.

zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru na prenášanie

náradia, na jeho vešanie, ani za ňu nevyťahujte

f) Ak sa nedá vyhnúť použitiu ručného elektrického

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním

ručného elektrického náradia sa vždy presvedčte

ako odložíte náradie, vždy vytiahnite zástrčku

e) Elektrické náradie starostlivo ošetrujte.

elektrického náradia. Pred použitím ručného

opraviť. Nejeden úraz bol spôsobený zle udržiavaným

f) Používané nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

kvalifikovanému personálu a používajte len

vreteno Vášho ručného elektrického náradia.

Pred každým použitím tohto ručného elektrického

j) Držte elektrické náradie len za izolované plochy

následok zásah elektrickým prúdom.

2) SPÄTNÝ RÁZ A VÝSTRAŽNÉ UPOZORNENIA

• Spätný ráz je náhlou reakciou náradia na vzpriečený,

pracovného nástroja. Pri spätnom ráze by Vám mohol

b) Ak sa odporúča používanie ochranného krytu,

zabráňte tomu, aby sa ochranný kryt a drôtená kefa

mohli dotýkať. Tanierové a miskovité drôtené kefy

môžu následkom pritláčania a odstredivých síl zväčšiť

preštudujte pokyny daného výrobcu

napätie uvedené na štítku nástroja (nástroj s menovitým

4; nástroj bez nich nikdy nepoužívajte

tváre a pracujte so zariadením na odsávanie prachu,

ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

krajinu; tieto normy sa musia za každých okolností

• Zaistite obrábaný diel (obrábaný diel uchytený

zastavte okamžite nástroj a vytiahnite zástrčku z

• V prípade prerušenia prúdu alebo pri náhodnom

zapnuté/vypnuté (on/off) J 4, aby ste zabránili

náhodnému nekontrolovanému spusteniu nástroja

• Po vypnutí nástroja nikdy nezastavujte rotáciu

• Pred použitím nástroja

• Blokovací vypínač na zapínanie/vypínanie (On/Off) J 7

- zapnite nástroj 7a

! pozor na náhle trhnutie po zapnutí nástroja

obrábania, mal by nástroj bežať na plné otáčky

- odblokujte vypínač/vypnite nástroj 7c

ukazuje dípka na hlave nástroja, aby ste zabránili

- vždy držte nástroj pevne obidvomi rukami, aby ste

mali nástroj vždy plne pod kontrolou

! počas práce vždy držte nástroj v oblasti sivého

- vetracie štrbiny K 4 udržujte nezakryté

použitými elektrickými a elektronickými zariadeniami a

zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

tohto nástroja 92 dB(A) a úroveň akustického výkonu je

poškoduje ostala oprema (če je impedanca oskrbe z
