Typ produktu	Základní deska
Značka	Gigabyte
Model	GAC1007UN
Patice procesoru	Kompatibilní s Intel a AMD (podle verze)
Typ paměti	DDR4 nebo DDR3 (podle verze)
Počet paměťových slotů	2 nebo 4 (podle formátu)
Rozšiřující sloty	PCI Express x16, PCI Express x1, PCI (podle verze)
Úložné konektory	SATA 3.0, IDE (podle verze)
USB konektory	USB 3.0, USB 2.0 (konektory na desce a zadní porty)
Audio konektory	HD Audio, 3,5mm jack přední a zadní
Síťové konektory	Ethernet 10/100/1000 Mbps
Rozměry (formát)	ATX (305 x 244 mm) nebo Micro-ATX (244 x 244 mm)
Odhadovaná hmotnost	Přibližně 800 g
Potřebný zdroj	ATX zdroj 24pin + 4/8pin CPU
Hlavní funkce	Podpora procesoru, paměti, grafických karet, úložišť, periferií
Bezpečnost	Před instalací odpojte napájení; vyhněte se elektrostatickým výbojům
Údržba a čištění	Pravidelně odstraňujte prach; vyhněte se vlhkosti
Náhradní díly a opravitelnost	Vyměnitelná CMOS baterie; standardní součástky (PCIe, RAM)

Často kladené otázky - GAC1007UN GIGABYTE

Jaký procesor mohu nainstalovat na základní desku GAC1007UN?

Základní deska GAC1007UN podporuje procesory Intel a AMD v závislosti na patici. Přesnou kompatibilitu zkontrolujte v manuálu nebo na webu Gigabyte.

Jak správně nainstalovat paměť RAM?

Zarovnejte výřez paměťového modulu s pojistkou slotu. Zasouvejte, dokud nezaklapnou boční západky. Pro doporučené sloty se řiďte manuálem.

Jaký zdroj je doporučen?

Použijte kvalitní zdroj s minimálně 500W, s 24pin a 4/8pin CPU konektory.

Jak připojit přední panel skříně?

Připojte kabely předního panelu (LED, tlačítka) na konektor F_PANEL podle schématu základní desky. Piny jsou uvedeny v manuálu.

Je základní deska kompatibilní s Windows 10?

Ano, většina desek Gigabyte podporuje Windows 10. Stáhněte si aktualizované ovladače z oficiálních stránek.

Jak aktualizovat BIOS?

Stáhněte nejnovější verzi BIOSu z webu Gigabyte a poté použijte vestavěný nástroj Q-Flash nebo USB flash disk.

Co dělat, když se základní deska nespouští?

Zkontrolujte napájecí připojení, tlačítko napájení a zda jsou všechny součásti správně nainstalovány. Zkuste spustit s minimální konfigurací.

Jaká zařízení mohu připojit na zadní straně?

Základní deska má USB porty, audio, Ethernet a video výstupy podle modelu. Pro dostupné konektory nahlédněte na I/O panel.

Jak vyčistit základní desku?

Použijte stlačený vzduch k odstranění prachu. Vyhněte se kapalinám a hadříkům, které by mohly poškodit součásti.

Kde najdu ovladače pro základní desku?

Navštivte oficiální web Gigabyte, vyhledejte model GAC1007UN a stáhněte ovladače pro váš operační systém.

NÁVOD K OBSLUZE GAC1007UN GIGABYTE

• Poradi instalace se muze lišit v závislosti na typu skrǐne a použitych zařizení. Niže uvedenéPokyny pro instalaci se vztahuji na stolní počitáče GIGABYTE a jsou pouze orientacné.

Podrobné specifikace základni desky viz dodaná uživatelská príručka.

• Pred instalaci zarizeni zkontrolujte, zda jsou kompatibilni s konektory na vašem počitaci.
• Pred instalaci vypněte zařízeni a počitáč. Odpojte napájeci kabel z elektrické zásuvky, aby se zabránilo poškozeni zařizeni a počitácovych component.
  Umistete poita na stabilni misto, aby se zabrano nevhodne instalaci zpusobene otresy.

A-1 Dodržujte následujíci pokyny, které jsou založeny na specifikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

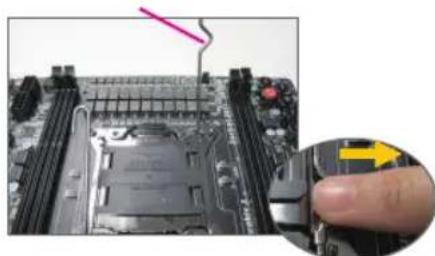

Uvolněte páčku A (nejblíze značce stisknutím dolů od patice. Potom uvolněte páčku B (nejblíze značce "stisknutím dolů od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádeci desku. Otevře tžavádeci desku.

A-3 Po spravnem usazení procesoru nasadte zavádeci desku azatlăte pâčku patice procesoru dozmkute polohy. Když je typ B spravně usazen, opatrné nasadte zavádeci desku. Potom zajistěte pâčku B pod jej zižistovaci jazyček. Během procesu zajistovani pâčky muže dojit k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěním pâčky A pod jej zižistovaci jazyček.

PodrobnéPokyny k instalaci procesoru naleznete v navodu k použiti.

• Nezatlacujte procesor do patice silou. Nespravne zorientovaný procesor nelze usadit. V takovém pripadé zmeinte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud není nainstalován procesor, vždy nasadte ochranny kryt patie procesoru, aby se zabránilo jejímu poskození.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom nainstalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připojte kabel chladice procesoru ke konektoru CPU_FAN na základní desc tak, aby mohl chladic správně fungovat a chránil procesor prěd prehrátim.

Instalace Paměti

Poznameneje si orientaci pametového modulu. Roztihněte zajistovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte prsty na okraj pametového modulu, tláte modul dolu azasuřte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích paticezacvaknou na miste.

Připrava Skrince a Instalace Zdroje Napajeni

Použijeme-li jako priklad stolni počitac GIGABYTE, préd instalaci zdroje napajeni nejdrive sejměte obě strany a víko skříne. Umistěte zdroj napajeni na správné misto ve skříni a zajistěte šroubky. Instalace a umistěné zdroje napajeni se muže lišit v závislosti na typu použité skříne.

Pro zajišeni dostatečného napajeni počitače doporučujeme použit kvalitni zdroj napajeni. Zdroj napajeni nedostatečné kapacity muže zpúsobit nestabilitu systemu nebo znemožnit jeho spusteni.

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrine a nahradte jej stitem I/O zakladni desky. Umistete zakladni desku do skrne vlozenim do prislusného stitu I/O. Zarovnejte otvory pro srouby na zakladni desce s odpovidajíci mi montáznimi otvory ve skrini. Zajistete zakladni desku na miste srouby.

Instalace Rozšiřovaci Karty

Vyhledje tere rozsirovacipatici, ktera podporju vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potom zaunte rozsirovací kartu do patice. Pripevněte konzolu rozsirovací karty smrobkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožširovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozširovací karta musí byt zcela usazená v patici.

Instalace Zařízení IDE a SATA

Instalace opticke Jednotky

6-1 Nainstalujte optické Jednotky, jako například Jednotky DVD-ROM a CD-ROM. Odstrante kryt pozice Jednotky 5,25" z prední casti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroukBy.

6-2 Nainstalujte pevné disky IDE a SATA.
Nainstalujte pevný disk do pozice ve skříni a zajistěte šroukBky.

K jegnomu konektoru IDE na základnínde beschí připojit až dve zařizení IDE. Pred instalaci zkontrolujte nastaveni propojek (nadřazené a podřazeně) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prejdeće do Časti BIOS SS Setup (Nastaveni systému BIOS) a nastavte zavaděci sekvenci pevnych disku.

Krok 7

Připojení Kabelú k Interním Konektorům

7-1 Pripojte kabely k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevnete modul prendno panelu (lii se v zavislosti na designu skrne, sklada se z indicatoru napajeni, indikatoru cinnosti pevného disku, reproduktoru, resetovacho spinae, yvpinae napajeni atd.) ze skrne k patici prendno panelu (F PANEL) na zakladni desce.

Patice p Fredniho panelu

Pirazeni vydou A: Piriazeni vydou B:

MSG: Zapráva/Napájeni/LED spanku
PWR: LED indicator napajeni
PW: Tlacitko power
SPEAK:Speaker
HD:LED cinnosti pevného disku
RES: Resetovací spinač
Cl: Hlavicka neopravneného pristupu do skrine
(Poznamka) Přižazení vývodů pro hlavicku prědního panelu se můž lišit podle modelu.
Aktuinalni pifazeniy vydov iz uzivatelska pifrcka k zakladni desce.

Krok 8

Pripojeni Periférii

Zadni panel skrǐne

Po dokončeni vyše uvedenych kroků pripoje k počitači periferní zařizení, například klávesnici, mys, monitor atd. Potom pripoje napajeni, spustte počitača a naintalujte požadovaný software.

• Redosled koraka prilikom instalacije moze se razlikovati u zavisnosti od slučaja i uredaja koji se koriste. Instrukcije za instalaciju koje cete naci ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korijscenje koje ste dobili za detaljne specifikacije vezane za matičnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obavezno iskligcitve svoje uredaje i svoj kompjuter. Izvucite kabla struju iz stekera da bi sprecii ostecenje uredaja i componenti planta.
• Postavite kompjuterski system na stabilnu povrsinu da bi spreci ili nepravlnu instalaciju usled klimanja.
