GA945GZMTS2DB - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	Gigabyte
Model	GA945GZMTS2DB
Patice procesoru	LGA775 pro procesory Intel
Chipset	Intel 945G
Typ paměti	DDR2
Počet paměťových slotů	4 (max 4 GB)
Rozšiřující sloty	1 PCI Express x16, 1 PCI Express x1, 2 PCI
Úložné konektory	1 IDE, 4 SATA
Integrovaná zvukovka	Realtek ALC883 (HD Audio)
Síťové rozhraní	Realtek 8111C (Gigabit Ethernet)
Formát desky	Micro ATX
Rozměry	24.4 cm x 22.0 cm (standard Micro ATX)
Hmotnost	Přibližně 0.6 kg
Doporučený zdroj	ATX zdroj minimálně 300 W
Hlavní funkce	Podpora Intel Core 2 Duo, Pentium D, Celeron D; DDR2 667/533; integrovaná grafika Intel GMA950
Údržba a čištění	Používejte měkký suchý hadřík. Nepoužívejte kapaliny nebo abrazivní prostředky.
Bezpečnost	Před jakýmkoli zásahem odpojte napájení. Používejte antistatický náramek.
Náhradní díly a opravitelnost	Pájecí součásti nejsou jednotlivě vyměnitelné. Obraťte se na odborníka.
Obecné informace	PDF manuál je k dispozici na webu výrobce.

Často kladené otázky - GA945GZMTS2DB GIGABYTE

Jak nainstalovat procesor na základní desku?

Pro instalaci procesoru Intel (LGA775) zvedněte páčku patice a přítlačnou desku. Zarovnejte trojúhelník na procesoru s rohem pinu jedna patice a opatrně zasuňte. Zavřete páčku. Pro procesor AMD postupujte podle specifických pokynů. Další podrobnosti najdete v uživatelském manuálu.

Jak nainstalovat paměť RAM?

Otevřete zajišťovací klipy na koncích slotu. Zarovnejte výřez modulu DDR2 s klíčem slotu. Zatlačte svisle, dokud se klipy automaticky nezavřou. Ujistěte se, že modul je řádně zajištěn.

Jak připojit přední panel skříně?

Najděte konektor F_PANEL na základní desce. Připojte kabely skříně (power, reset, LED, reproduktor) podle schématu v manuálu. Piny jsou obvykle označeny. Chyba připojení může zabránit spuštění.

Jak nainstalovat grafickou kartu PCI Express?

Odstraňte zadní kryt skříně odpovídající slotu PCIe x16. Zasuňte grafickou kartu do slotu rovnoměrným tlakem. Upevněte ji šroubem držáku. V případě potřeby připojte napájení.

Jak nainstalovat pevný disk SATA?

Upevněte pevný disk do pozice ve skříni. Připojte SATA kabel k disku a k SATA konektoru na základní desce. Připojte SATA napájecí kabel ze zdroje.

Jak nastavit pořadí zavádění v BIOSu?

Při spuštění stiskněte Del nebo F2 pro vstup do BIOSu. Přejděte na kartu Boot a nastavte pořadí zařízení (pevný disk, CD/DVD, USB klíč). Uložte a ukončete (F10).

Co dělat, když se počítač po instalaci nespustí?

Zkontrolujte připojení: napájení, kabely předního panelu, CPU, paměť. Ujistěte se, že zdroj je zapnutý a napětí je správné (230V). Zkuste spustit pouze s jedním paměťovým modulem.

Jak vyčistit základní desku?

Použijte stlačený vzduch k odstranění prachu. Na skvrny mírně navlhčete hadřík nepouštějící vlákna isopropylalkoholem a jemně otřete. Nikdy nepoužívejte vodu nebo domácí čisticí prostředky.

Jaký zdroj je doporučen pro tuto základní desku?

Doporučuje se kvalitní zdroj o výkonu minimálně 300 W. Pro systém s výkonnou grafickou kartou zajistěte 400 W nebo více. Nedostatečný zdroj může způsobit nestabilitu.

Jak aktualizovat BIOS?

Stáhněte nejnovější verzi BIOSu z webu Gigabyte (model GA945GZMTS2DB). Zkopírujte soubor na USB flash disk FAT32. Použijte nástroj Q-Flash integrovaný v BIOSu k aktualizaci. Během aktualizace nevypínejte napájení.

NÁVOD K OBSLUZE GA945GZMTS2DB GIGABYTE

• Poradi instalace se muze lišit v závislosti na typu skrǐne a použitych zařizení. Niže uvedenéPokyny pro instalaci se vztahuji na stolní počitáče GIGABYTE a jsou pouze orientacné.

Podrobné specifikace základni desky viz dodaná uživatelská príručka.

• Pred instalaci zarizeni zkontrolujte, zda jsou kompatibilni s konektory na vašem počitaci.
• Pred instalaci vypněte zařízeni a počitáč. Odpojte napájeci kabel z elektrické zásuvky, aby se zabránilo poškozeni zařizeni a počitačovych component.
  Umistete poita na stabilni misto, aby se zabrano nevhodne instalaci zpusobene otresy.

A-1 Dodržujte následujíciPokyny, které jsou založeny na specifikacích vašeho procesoru:

Typ A:

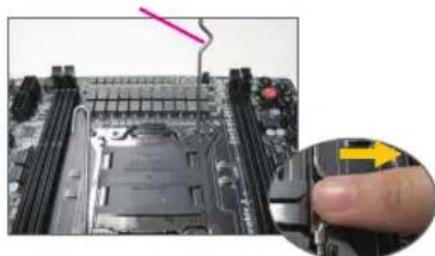

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

Uvolněte páčku A (nejblíze značce stisknutím dolů od patice. Potom uvolněte páčku B (nejblíze značce "stisknutím dolů od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádećí desku. Otevře tžavádećí desku.

A-3 Po správném usazení procesoru nasadte zavádeci desku a zatlacte páčku patice procesoru dozmkute polohy. Když je typ B správně usazen, opatné nasadte zavádeci desku. Potom zajistěte páčku B pod jej zižistovaci jazyček. Během procesu zajistovani páčky muze dojit k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěním páčky A pod jej zižistovaci jazyček.

PodrobnéPokyny k instalaci procesoru naleznete v navodu k použiti.

Poznameneje si orientaci pametového modulu. Roztihněte zajistovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte prsty na okraj pametového modulu, tláte modul dolu azasuřte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích paticezacvaknou na miste.

Připrava Skrince a Instalace Zdroje Napajeni

Použijeme-li jako priklad stolni počitac GIGABYTE, préd instalaci zdroje napajeni nejdrive sejměte obě strany a víko skříne. Umistěte zdroj napajeni na správné misto ve skříni a zajistěte šroubky. Instalace a umistěné zdroje napajeni se muže lišit v závislosti na typu použité skříne.

Pro zajišeni dostatečného napajeni počitače doporučujeme použit kvalitni zdroj napajeni. Zdroj napajeni nedostatečné kapacity muže zpúsobit nestabilitu systemu nebo znemožnit jeho spusteni.

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrine a nahradte jej stitem I/O zakladni desky. Umistete zakladni desku do skrne vlozenim do prislusného stitu I/O. Zarovnejte otvory pro srouby na zakladni desce s odpovidajíci mi montáznimi otvory ve skrini. Zajistete zakladni desku na miste srouby.

Instalace Rozširovací Karty

Vyhledje tere rozsirovacipatici, ktera podporu je vasi kartu, a odstrahte kryt patice ze zadniho panelu skrince. Potom zaunte rozsirovacikartu do patice. Pripevnete konzolu rozsirovacikarty sroukem k zadnimu panelu skrince.

Grafická karta PCI Express

• Před zakoupením rožširovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozširovací karta musí byt zcela usazená v patici.

Instalace Zařízení IDE a SATA

Instalace opticke Jednotky

6-1 Nainstalujte optické Jednotky, jako například Jednotky DVD-ROM a CD-ROM. Odstrănte kryt pozice Jednotky 5,25" z prední casti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroukBy.

6-2 Nainstalujte pevné disky IDE a SATA.
Nainstalujte pevný disk do pozice ve skříni a zajistěte šroukBky.

K jejednomu konektoru IDE na zakladni besch e lze pripojit az dve zaizeni IDE. Pred instalaci zkontrolujte nastaveni propojek (nadazené a podzelené) na zaizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prejdete doolesti BIOS SS Setup (Nastaveni systému BIOS) a nastavte zavadéci sekvenci pevnych disku.

Krok 7

Připojení Kabelú k Interním Konektorům

7-1 Pripojte kabely k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevnete modul prendno panelu (lii se v zavislosti na designu skrne, sklada se z indicatoru napajeni, indikatoru cinnosti pevného disku, reproduktoru, resetovacho spinae, yvpinae napajeni atd.) ze skrne k patici prendno panelu (F PANEL) na zakladni desce.

Patice p Fredniho panelu

Pirazeni vydou A: Piriazeni vydou B:

MSG: Zapráva/Napájiéi/LED spánku
PWR: LED indicator napajeni
PW: Tlacitko power
SPEAK:Speaker
HD:LED cinnosti pevného disku
RES: Resetovací spinač
Cl: Hlavicka neopravneného pristupu do skrine
(Poznamka) Přižazení vývodů pro hlavicku prědního panelu se můž lišit podle modelu.
Aktuinaln piñafeni yvodu viz uizvalelska piriúcka k základni desce.

Krok 8

Pripojeni Periférii

Zadni panel skrǐne

Po dokončeni vyše uvedenych kroků pripoje k počitači periferní zařizení, například klávesnici, mys, monitor atd. Potom pripoje napajeni, spustte počitača a naintalujte požadovaný software.
