GAB85MDS3H - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	Gigabyte
Model	GAB85MDS3H
Patice procesoru	LGA1150
Čipová sada	Intel B85 Express
Formát	Micro-ATX
Faktor tvaru	24.4 x 17.4 cm
Typ paměti	DDR3 1066/1333/1600 MHz non-ECC
Počet paměťových slotů	2 x DDR3 DIMM (max 16 GB)
Rozšiřující sloty	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
SATA konektory	4 x SATA 3 Gb/s, 2 x SATA 6 Gb/s
Vestavěné USB konektory	USB 3.0 (2 na zadním panelu, 1 hlavička), USB 2.0 (6 na zadním panelu, 2 hlavičky)
Video výstupy	1 x D-Sub, 1 x DVI-D
Zvuk	Realtek ALC887, 7.1 kanálů HD
Síť	Realtek GbE LAN
Potřebné napájení	ATX 24 pin + 4 pin CPU
Provozní teplota	0°C až 40°C
Hmotnost (přibližně)	0.5 kg
Záruka	3 roky (dle prodejce)
Hlavní funkce	Podpora procesorů Intel Core 4. generace, DualBIOS, vysoké rozlišení zvuku, USB 3.0, DVI-D a VGA
Údržba a čištění	Čistěte suchým a nepouštějícím hadříkem; vyhněte se kapalinám; před manipulací vybijte statickou elektřinu
Bezpečnost	Před jakýmkoli zásahem odpojte napájení; dodržujte polaritu konektorů; nedotýkejte se kontaktů patice
Náhradní díly a opravitelnost	Komponenty jsou integrovány; baterie CMOS je vyměnitelná (CR2032). Pro opravy kontaktujte servis Gigabyte.

Často kladené otázky - GAB85MDS3H GIGABYTE

Jaký typ procesoru je kompatibilní se základní deskou Gigabyte GAB85MDS3H?

Základní deska je kompatibilní s procesory Intel Core 4. generace (Haswell) s paticí LGA1150, a také s odpovídajícími procesory Pentium a Celeron.

Kolik paměťových modulů RAM mohu na tuto základní desku nainstalovat?

Základní deska má 2 sloty DDR3 DIMM, podporující až 16 GB paměti non-ECC v dual channel konfiguraci.

Jak správně nainstalovat procesor na základní desku?

U procesoru Intel zvedněte páčku patice, zarovnejte trojúhelník CPU s trojúhelníkem patice, jemně vložte CPU a poté sklopte páčku pro zajištění. U procesoru AMD (zde nepoužitelné) se postup liší. Podrobnosti naleznete v manuálu.

Jaké jsou dostupné zobrazovací konektory?

Základní deska poskytuje konektor D-Sub (VGA) a konektor DVI-D. Nemá výstup HDMI ani DisplayPort.

Mohu s touto základní deskou použít standardní ATX napájecí zdroj?

Ano, základní deska vyžaduje ATX napájecí zdroj s hlavním 24pinovým konektorem a 4pinovým CPU konektorem. Doporučuje se použít kvalitní zdroj s výkonem alespoň 400W pro typický stolní systém.

Jak připojit přední panel skříně?

Připojte kabely předního panelu na hlavičku F_PANEL základní desky, dodržujte polaritu: Power SW, Reset SW, Power LED, HDD LED a případně reproduktor. Přesné umístění pinů naleznete ve schématu v manuálu.

Podporuje základní deska DualBIOS?

Ano, základní deska Gigabyte GAB85MDS3H obsahuje technologii DualBIOS, která umožňuje automatické obnovení hlavního BIOSu v případě poškození, což zajišťuje vyšší bezpečnost.

Jaké USB porty jsou k dispozici na zadním panelu?

Zadní panel obsahuje 2 USB 3.0 porty (modré) a 6 USB 2.0 portů. Kromě toho dva interní USB 2.0 hlavičky umožňují přidání dalších 4 portů.

Jak resetovat BIOS v případě problému?

BIOS můžete resetovat vyjmutím baterie CMOS (CR2032) na několik minut, nebo pomocí propojky CLR_CMOS na základní desce (umístění viz manuál).

Je základní deska kompatibilní s Windows 10?

Ano, základní deska je kompatibilní s Windows 10, Windows 8.1 a Windows 7. Potřebné ovladače jsou k dispozici na webu Gigabyte.

NÁVOD K OBSLUZE GAB85MDS3H GIGABYTE

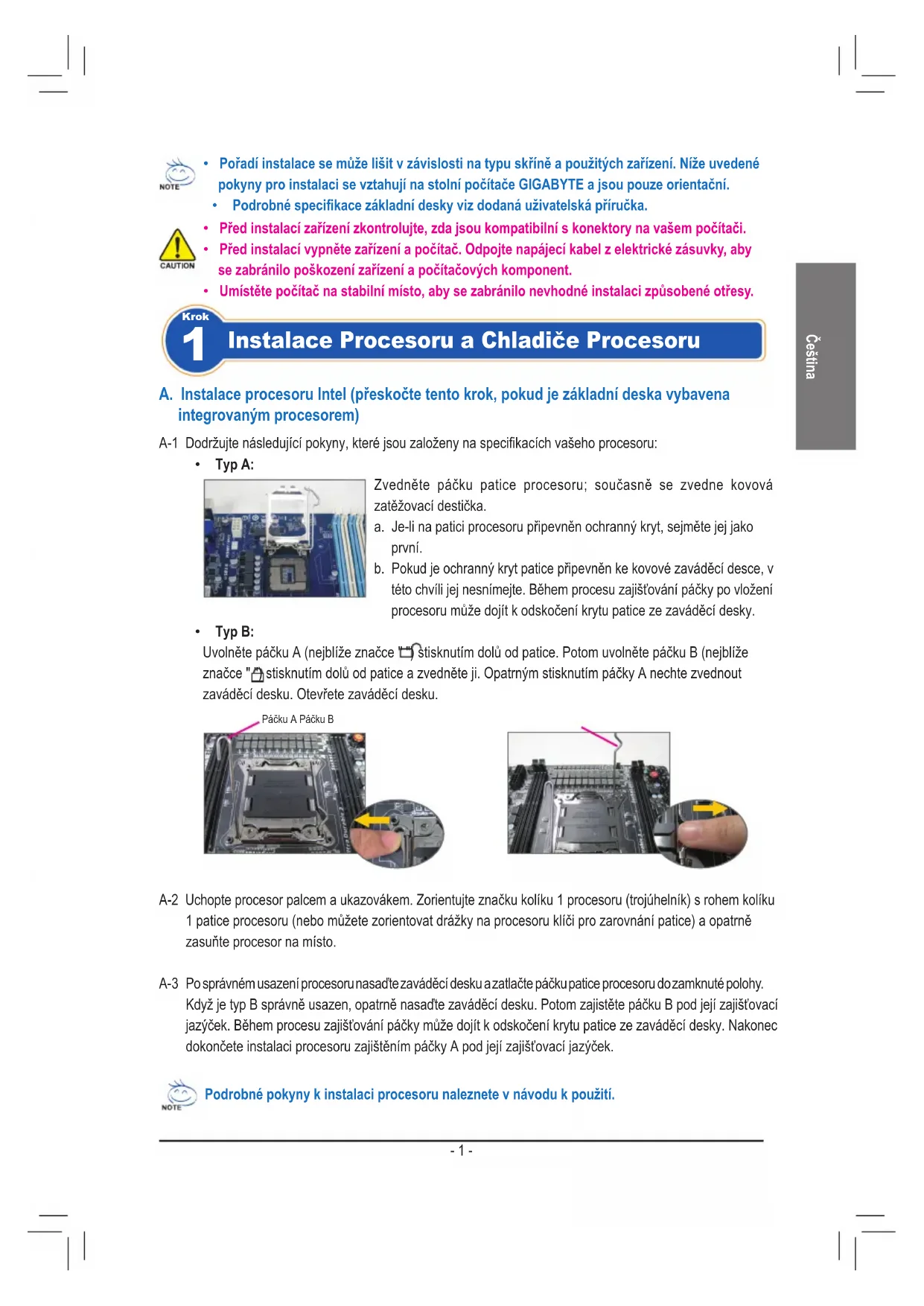

• Poradi instalace se muze lišit v závislosti na typu skrǐne a použitych zařizení. Niže uvedenéPokyny pro instalaci se vztahuji na stolní počitáče GIGABYTE a jsou pouze orientacné.

Podrobné specifikace základni desky viz dodaná uživotelská príručka.

• Pred instalaci zarizeni zkontrolujte, zda jsou kompatibilni s konektory na vašem počitaci.
• Pred instalaci vypněte zařízeni a počitáč. Odpojte napájeci kabel z elektrické zásuvky, aby se zabránilo poškozeni zařizeni a počitácovych component.
  Umistete poita na stabilni misto, aby se zabrano nevhodne instalaci zpusobene otresy.

A-1 Dodržujte následujíci pouky, které jsou založeny na specifikacích vašeho procesoru:

Typ A:

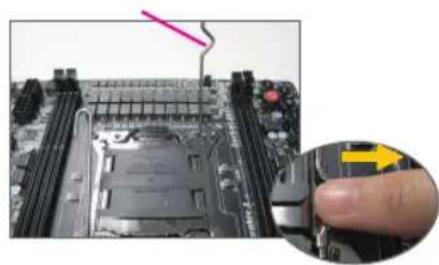

Zvedněte páčku patice procesoru; současně se zvedne kovová zatežovaci desticka.

Uvolněte páčku A (nejblíze značce stisknutím dolů od patice. Potom uvolněte páčku B (nejblíze značce "stisknutím dolů od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádeci desku. Otevře tžavádeci desku.

A-3 Po spravnem usazení procesoru nasadte zavádeci desku azatlăte pâčku patice procesoru dozmkute polohy. Když je typ B spravně usazen, opatrné nasadte zavádeci desku. Potom zajistěte pâčku B pod jej zižistovaci jazyček. Během procesu zajistovani pâčky muže dojit k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěním pâčky A pod jej zižistovaci jazyček.

PodrobnéPokyny k instalaci procesoru naleznete v navodu k použiti.

Poznameneje si orientaci pametového modulu. Roztihněte zajistovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte prsty na okraj pametového modulu, tláte modul dolu azasuţe jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích paticezacvaknou na miste.

Připrava Skřině a Instalace Zdroje Napájení

Použijeme-li jako priklad stolni počitac GIGABYTE, préd instalaci zdroje napajeni nejdrive sejměte obě strany a víko skříne. Umistěte zdroj napajeni na správné misto ve skříni a zajistěte šroubky. Instalace a umistěné zdroje napajeni se muže lišit v závislosti na typu použité skříne.

Pro zajišeni dostatečného napajeni počitače doporučujeme použit kvalitni zdroj napajeni. Zdroj napajeni nedostatečné kapacity muže zpúsobit nestabilitu systemu nebo znemožnit jeho spusteni.

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrine a nahradte jej stitem I/O zakladni desky. Umistete zakladni desku do skrne vlozenim do prislusného stitu I/O. Zarovnejte otvory pro srouby na zakladni desce s odpovidajíci mi montáznimi otvory ve skrini. Zajistete zakladni desku na miste srouby.

Instalace Rozširovací Karty

Vyhledje tere rozsirovacipatici, ktera podporuje vasi kartu, a odstrahte kryt patice ze zadniho panelu skrince. Potom zaunte rozsirovacikartu do patice. Pripevnete konzolu rozsirovacikarty sroukem k zadnimu panelu skrince.

Grafická karta PCI Express

• Před zakoupením rožširovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozširovací karta musí byt zcela usazená v patici.

Instalace Zařízení IDE a SATA

Instalace opticke Jednotky

6-1 Nainstalujte optické Jednotky, jako například Jednotky DVD-ROM a CD-ROM. Odstrante kryt pozice Jednotky 5,25" z prední casti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroukBy.

6-2 Nainstalujte pevné disky IDE a SATA.
Nainstalujte pevný disk do pozice ve skříni a zajistěte šroukBky.

K jejednomu konektoru IDE na zakladni besch e lze pripojit az dve zaizeni IDE. Pred instalaci zkontrolujte nastaveni propojek (nadazené a podzelené) na zaizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prejdete doolesti BIOS SS Setup (Nastaveni systému BIOS) a nastavte zavadéci sekvenci pevnych disku.

Krok 7

Připojení Kabelú k Interním Konektorům

7-1 Pripojte kabely k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevnete modul prendno panelu (lii se v zavislosti na designu skrne, sklada se z indicatoru napajeni, indikatoru cinnosti pevného disku, reproduktoru, resetovacho spinae, yvpinae napajeni atd.) ze skrne k patici prendno panelu (F PANEL) na zakladni desce.

Patice p Fredniho panelu

Pirazeni vydou A: Piriazeni vydou B:

MSG: Zaprava/Napajeni/LED spanku
PWR: LED indicator napajeni
PW: Tlacitko power
SPEAK:Speaker
HD:LED cinnosti pevného disku
RES: Resetovací spinač
Cl: Hlavicka neopravneného pristupu do skrine
(Poznamka) Přižazení vývodů pro hlavicku prědního panelu se můž lišit podle modelu.
Aktuinalni pifazeniy vydov iz uzivatelska pifrcka k zakladni desce.

Krok 8

Pripojeni Periférii

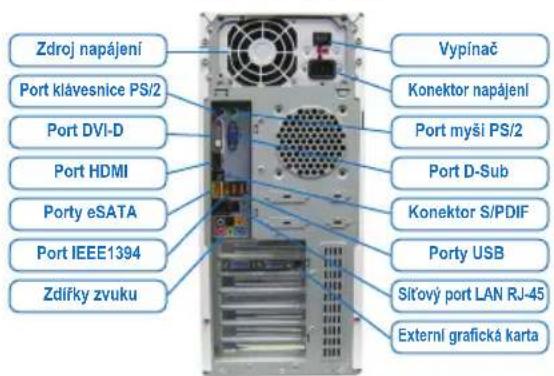

Zadni panel skrǐne

Po dokončeni vyše uvedenych kroků pripoje k počitači periferní zařizení, například klávesnici, mys, monitor atd. Potom pripoje napajeni, spustte počitača a naintalujte požadovaný software.
