Ürün Tipi	Anakart
Marka	Gigabyte
Model	GAB85MDS3H
İşlemci Soketi	LGA1150
Yonga Seti	Intel B85 Express
Biçim	Micro-ATX
Boyutlar	24.4 x 17.4 cm
Bellek Türü	DDR3 1066/1333/1600 MHz ECC olmayan
Bellek Yuvası Sayısı	2 x DDR3 DIMM (en fazla 16 GB)
Genişletme Yuvaları	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
SATA Konektörleri	4 x SATA 3 Gb/s, 2 x SATA 6 Gb/s
Yerleşik USB Konektörleri	USB 3.0 (arkada 2, başlıkta 1), USB 2.0 (arkada 6, başlıkta 2)
Video Çıkışları	1 x D-Sub, 1 x DVI-D
Ses	Realtek ALC887, 7.1 kanal HD
Ağ	Realtek GbE LAN
Gerekli Güç	ATX 24 pin + 4 pin CPU
Çalışma Sıcaklığı	0°C ile 40°C arası
Ağırlık (yaklaşık)	0.5 kg
Garanti	3 yıl (satıcıya göre)
Ana Özellikler	4. nesil Intel Core işlemci desteği, DualBIOS, yüksek tanımlı ses, USB 3.0, DVI-D ve VGA
Bakım ve Temizlik	Kuru ve tüy bırakmayan bir bezle temizleyin; sıvılardan kaçının; herhangi bir işlem öncesinde statik elektriği boşaltın
Güvenlik	Herhangi bir müdahaleden önce gücü kesin; konektör polaritelerine dikkat edin; soket temas noktalarına dokunmayın
Yedek Parçalar ve Onarılabilirlik	Bileşenler entegredir; CMOS pili değiştirilebilir (CR2032). Herhangi bir onarım için Gigabyte teknik desteğe başvurun.

Sık sorulan sorular - GAB85MDS3H GIGABYTE

Gigabyte GAB85MDS3H anakart ile hangi işlemci türü uyumludur?

Anakart, LGA1150 soketli 4. nesil Intel Core (Haswell) işlemciler ve buna uygun Pentium ile Celeron işlemcilerle uyumludur.

Bu anakarta kaç adet RAM bellek takabilirim?

Anakart, çift kanal yapılandırmasında 16 GB'a kadar ECC olmayan belleği destekleyen 2 adet DDR3 DIMM yuvasına sahiptir.

İşlemci anakarta nasıl doğru şekilde takılır?

Intel işlemci için, soket kolunu kaldırın, CPU üzerindeki üçgeni soketteki üçgenle hizalayın, CPU'yu dikkatlice yerleştirin, ardından kilitlemek için kolu indirin. AMD işlemci için (burada geçerli değil) prosedür farklıdır. Ayrıntılar için kılavuza bakın.

Hangi görüntü bağlantı noktaları mevcuttur?

Anakart bir D-Sub (VGA) konektörü ve bir DVI-D konektörü sağlar. HDMI veya DisplayPort çıkışı yoktur.

Bu anakartla standart bir ATX güç kaynağı kullanabilir miyim?

Evet, anakart, 24 pin ana konektör ve 4 pin CPU konektörü olan bir ATX güç kaynağı gerektirir. Tipik bir masaüstü sistem için yeterli kalitede (en az 400W) bir güç kaynağı kullanılması önerilir.

Kasa ön paneli nasıl bağlanır?

Ön panel kablolarını anakart üzerindeki F_PANEL başlığına polaritelere dikkat ederek bağlayın: Power SW, Reset SW, Power LED, HDD LED ve varsa hoparlör. Tam pin konumları için kılavuzdaki şemaya bakın.

Anakart DualBIOS'u destekliyor mu?

Evet, Gigabyte GAB85MDS3H anakart, bozulma durumunda ana BIOS'u otomatik olarak kurtaran DualBIOS teknolojisini içerir ve bu da daha yüksek güvenlik sağlar.

Arkada hangi USB portları mevcuttur?

Arka panelde 2 adet USB 3.0 (mavi) ve 6 adet USB 2.0 bulunur. Ayrıca, dahili iki adet USB 2.0 başlığı ek 4 port eklemeye olanak tanır.

Sorun durumunda BIOS nasıl sıfırlanır?

BIOS'u birkaç dakika CMOS pilini (CR2032) çıkararak veya anakart üzerindeki CLR_CMOS jumper'ını kullanarak sıfırlayabilirsiniz (konum için kılavuza bakın).

Anakart Windows 10 ile uyumlu mu?

Evet, anakart Windows 10, Windows 8.1 ve Windows 7 ile uyumludur. Gerekli sürücüler Gigabyte web sitesinde mevcuttur.

KULLANIM KILAVUZU GAB85MDS3H GIGABYTE

• Kurulum sirasi, kasanin türüne ve kullananan aygiclara goredehyisiklik österebilir. Aşaqidaki kurulum talimatlari GIGABYTE'nin masaustu systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayl anakart özellikleriiffin kullanici el kitabina bakin.
• Aygitlarin kurulumunu yapmadan once, aygitlarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygtilarin kurulumunu yapmadan olun, aygtiları ve bilgisayarinı kaptiğinizdan emin olun. Aygtilara ve/system bilşenlerine zarar gelmesini onlemek icin Güç kablosunu elektrik fişinden Çınarin.
• Sarsinti ya da gevseklik nedeni ile olusabilecek kaymalardan, kontrolsuz yer degistirmelerinden dolay meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi siqlam bir yüzeye koyun.

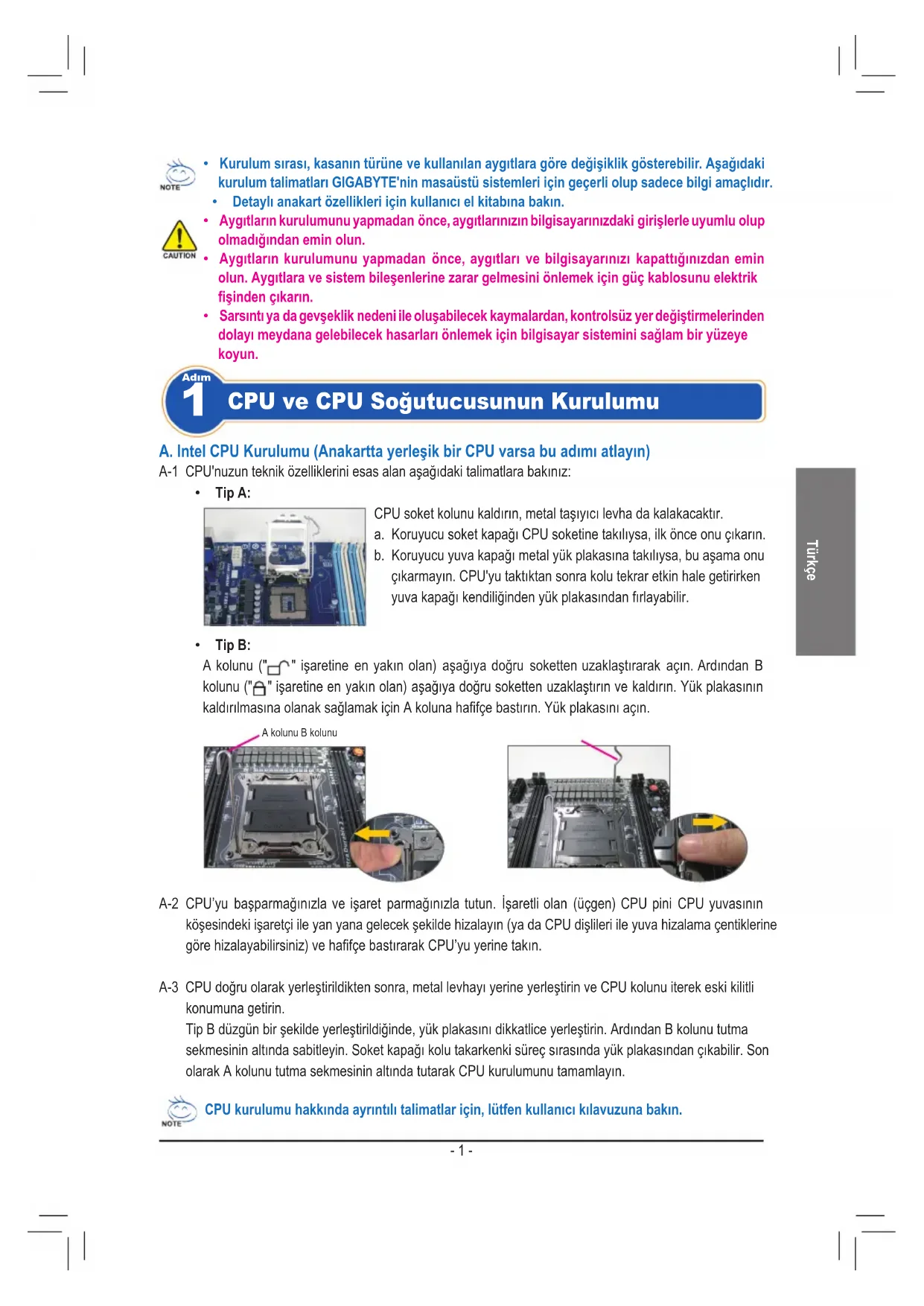

CPU ve CPU Soğutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakarta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özelliklerini esas alan asagidaki talimatlara bakiniz:

Tip A:

CPU sukot kolunu kaldirin, metal taşiyici levha da kalakacaktir.

a. Koruyucu suket kapagi CPU suketine takillya, ilk once onu cikarin.
b. Koruyucu yuva kapagi metal yuk plakasinakiliya, bu asama onu cikarmayin. CPU'yu takitktan sonra kolu tekrar etkin hale getirirken yuva kapagi Kendiliginden yuk plakasindan firlayabilir.

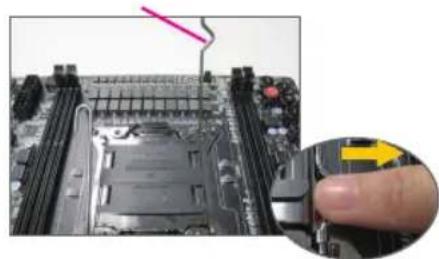

Tip B:

A kolunu (" ") isaretine en yakin akan) asaşiya dokru sokitten uzaklastirarak acin. Ardindan B kolunu (" ") isaretine en yakin akan) asaşiya dokru sokitten uzaklastirin ve kaldirin. Yük plakasin kaldirilmasa olanak saglamak icin A koluna hafifice bastirin. Yük plakasin acin.

A-2 CPU'yu basparmaginizla ve isaret parmaginizla tutun. Isaretli alan (icgen) CPU pini CPU yuvasinin kosesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafifice bastirarak CPU'yu yerine takin.

A-3 CPU doit olarak yerlestirildikten sonra, metal lehvayi yerine yerlestirin ve CPU kolunu iterek eskillitl konumuna getirin.

Tip B dizgün bir sekilde yerleştinildigiende, yuk plakasin dikkatice yerleştin. Ardindan B kolunu tutma sekmesinin altinda sabitleyin. Soket kapagi kolu takarkenki surec sirasinda yuk plakasindan cikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lütfen kullanici kilavuzuna bakin.

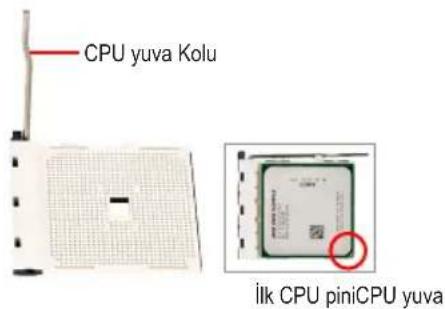

B.AMD CPU Kurulumu (Anakarta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolunu tamamen kaldirin. Ik CPU pini (ufak üçgen,isaretli) ile CPU yuvasindaki üçgen,isareti ayn鸣aya getirinehafifçebastirarakCPU'yu yerine takin.CPU pinlerinin tamolarak delijklere uyduğundan emin olun.

B-2 CPU yuvaya yerleştiligiinde, bir parmaginizi CPU'nun ortasina koyun ve yuva kolunu indirerek tamamen kiliti duruma getirin.

CPU'yu CPU yuvasina takken zorlamayin. CPU, yuvaya匐ru bir sekilde yerlestirilmedikce; CPU, yerine oturmaz. Eger bu olursa yonunu uygun bir sekilde ayarlayin.
- Soket temas yerlerine DOKUNMAYIN. CPU sokitini korumak icin, koruyucu doket kapagini daima CPU takildegilkendegistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU sogutucusunu kurmadan once, oncelikle luffen CPU'nun ust yuzeyine ince bir tabaka termal macun suri. Daha sonra sogutucuyu (CPU sogutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun扭矩 bin sekilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girisi takın.

Beliegin Kurulumu

Bellek modulunun giris yonlerine dikkat edin. Bellek yuvalarin iki ucundaki tutma klipslerini iki yana acin. Bellek modulunu yuvaya yerlestirin. Soldaki resimde gosterildigi gibi, parmaklarinizi belgigin iki ust ucuna yerlestirin, belgigin uzerine bastirarak bellek yuvasina dikey bir sekilde yerlestirin. Bellek modulu duzgün bir sekilde yerlestirildigeinde yuvan iki ucundaki tutma klipsleri yuvasina oturacak.

Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

Örnek resimdeki gibi GIGABYTE masaustu sistemi kullaniliyorsa, güc kaynaginl kurmak icin luften oncelikle kasanin iki konar kapagini da cikarin. Güc kaynaginl kasadaogrnu yere yerleştin ve vidalarla yerine sabitleyin. Güc kaynaginl kurulumu ve yerleştinilmesi kullananan kasanin tipine gore farklik gosterebilir.

Sisteminize yeterli derecede guc saglanmasi icin, kaliteli bir guc kaynaginin kullanilmasi tavsiye edilir. Eger gereki gucu saglayamayan bir guc kaynagl kullanilrsa bu duzgün calismayan ya da acilmayan bir sisteme neden olabilir.

Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis)情况进行 taski noktalarina sahip original plakayi anakart ile gelen G/C plakasi ile degistirin. G/C plakasina denk gelecek sekilde anakarti kasanin icine yerleşirin. Anakarttaki montaj delikleri ile kasanin üzerindeki montaj deliklerini uygun gelecek bir sekilde hizalayin. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapagini cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

• Genisletme kartı satın almadan olçın, kartin boylutunun kasaniza uygun olup olmadıyın kontrl edin.
  Genisleme kartinin yerine tam olarak oturduugundan emin olun.

IDE ve SATA Aygitolin Kurulumu

Optik Sürucün Kun Kulumu

6-1 DVD-ROM ve CD-ROM gibi optik suruculerinizi kurun. Kasanin onundeki 5,25" surucu yuvasi kapaginiçikarin. Optik surucuyu 5,25" surucu yuvasina takin ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit sürüculinizi kurun.

Sabit surucuyu kasanin icindeki bir surucu yvasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girişine iki adet IDE sürçcusü®, baglanabilir. Kurulumdan olce, IDE sürçülerinin üzerindejumper ayarlarini (master ve slave) kontrol edin.
  Eger birden fazla sabit surucu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit suruculerin onyukleme sirasini ayarlayin.

Kablolarin Dahili Konektörlere Baglanması

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 baglantilari, anakarttaki dahili konektörlene ve baglanti noktarina baglayin.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma duğmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakartaki on panel baglantisina (F PANEL) takin.

On Panel Baglantisi

(Not) On panel baglantisinim pim yerleri modele gore farkllik gosterebilir. Asil pim yerleri icin ana kartinizin kullanma kilavuzuna bakiniz.

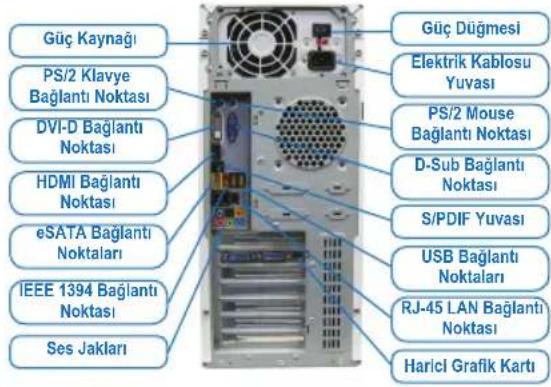

Çevre Birimlerinin Baglanması

Kasanin Arka Paneli

Yukaridaki adimlar tamamlanca, klavye, mouse, ekran gibi cevre birimi aygitlarin da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmlari yukeyin.
