Ürün Türü	Anakart
Marka	Gigabyte
Model	GA-H55M-S2HP
Yonga seti	Intel H55 Express
İşlemci Soketi	LGA1156
Form Faktörü	Micro ATX
Boyutlar	24,4 x 22,0 cm (tahmini)
Ağırlık	Yaklaşık 0,5 kg
Güç Kaynağı	ATX 24 pin + 4 pin CPU
Desteklenen Bellek	DDR3, 2 yuva, maksimum 16 GB (tahmini)
İşlemci Desteği	Intel Core i7/i5/i3/Pentium/Celeron LGA1156
Dahili Grafik	Evet (uyumlu işlemci ile)
Ekran Bağlantıları	DVI-D, HDMI, D-Sub (VGA)
USB Bağlantıları	USB 2.0 (arka portlar ve dahili başlıklar)
Ağ Bağlantıları	Gigabit Ethernet (RJ-45)
Ses Bağlantıları	3,5 mm ses jakları, S/PDIF çıkışı
Dahili Bağlantılar	4x SATA 3 Gb/s, 1x IDE, 1x FDD (tahmini)
Genişletme Yuvaları	1x PCI-E x16, 2x PCI-E x1, 1x PCI
Güvenlik	Aşırı gerilim koruması, ESD önlemleri
Bakım	Kuru bir bezle temizleyin, nemden kaçının
Onarılabilirlik	CMOS pil değişimi, DualBIOS ile BIOS güncellemesi

Sık sorulan sorular - GA-H55M-S2HP GIGABYTE

GA-H55M-S2HP anakartına işlemci nasıl takılır?

Intel LGA1156 işlemci takmak için, soket kolunu kaldırın, koruyucu kapağı çıkarın, işlemci üçgenini soket üçgeniyle hizalayın, işlemciyi nazikçe yerleştirin, ardından kilitlemek için kolu indirin. Soğutucuyu monte etmeden önce termal macun uygulayın.

Hangi tip RAM belleği uyumludur?

Bu anakart, iki yuvada maksimum 16 GB (tahmini) DDR3 belleği destekler. Çift kanal için tercihen kit halinde, ECC olmayan DDR3 modülleri kullanın.

BIOS nasıl güncellenir?

Gigabyte web sitesinden en son BIOS sürümünü indirin. Güncellemeyi yapmak için Windows altında @BIOS aracını veya BIOS'ta yerleşik Q-Flash işlevini kullanın.

Anakart çift kanalı destekliyor mu?

Evet, iki yuvaya aynı iki bellek modülü takarsanız çift kanalı destekler. Çift kanalı etkinleştirmek için modülleri aynı renkteki yuvalara takın.

Hangi video portları mevcut?

Video portları: DVI-D, HDMI ve D-Sub (VGA). Video çıkışından yararlanmak için dahili grafikli bir işlemci kullanın.

Ön panel nasıl bağlanır?

Ön panel kablolarını (güç düğmesi, LED, reset, hoparlör) anakarttaki F_PANEL başlığına takın. Tam pin yapılandırması için kılavuza bakın, çünkü değişebilir.

Hangi güç kaynağı önerilir?

En az 400W kaliteli bir güç kaynağı önerilir. ATX 24 pin ve 4 pin CPU konektörlerine sahip olduğundan emin olun.

Anakart SATA diskleri destekliyor mu?

Evet, SATA sabit disk veya SSD bağlamak için 4 adet SATA 3Gb/s bağlantı noktasına sahiptir. Eski aygıtlar için ayrıca bir IDE bağlantı noktası da mevcuttur.

CMOS nasıl sıfırlanır?

CMOS'u sıfırlamak için bilgisayarı kapatın, güç kablosunu çıkarın, ardından CMOS pilini yaklaşık 30 saniye boyunca çıkarın. Pili geri takın ve yeniden başlatın.

Sürücüler nerede bulunur?

Sürücüler, Gigabyte'ın resmi web sitesinde GA-H55M-S2HP ürün desteği bölümünde mevcuttur. Yonga seti, LAN, ses vb. için sürücüleri indirin.

KULLANIM KILAVUZU GA-H55M-S2HP GIGABYTE

• Kurulum sırası, kasanın türüne ve kullanılan aygıtlara göre değişiklik gösterebilir. Aşağıdaki kurulum talimatları GIGABYTE'nin masaüstü sistemleri için geçerli olup sadece bilgi amaçlıdır.
• Detaylı anakart özellikleri için kullanıcı el kitabına bakın.
• Aygıtların kurulumunu yapmadan önce, aygıtlarınızın bilgisayarınızdaki girişlerle uyumlu olup olmadığından emin olun.
• Aygıtların kurulumunu yapmadan önce, aygıtları ve bilgisayarınızı kapattığınızdan emin olun. Aygıtlara ve sistem bileşenlerine zarar gelmesini önlemek için güç kablosunu elektrik fisinden çıkarın.
• Sarsıntı ya da gevşeklik nedeni ile oluşabilecek kaymalardan, kontrolsüz yer değiştirmelerinden dolayı meydana gelebilecek hasarları önlemek için bilgisayar sistemini sağlam bir yüzeye koyun.

CPU ve CPU Soğutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adımı atlayın)

A-1 CPU'nuzun teknik özelliklerini esas alan aşağıdaki talimatlara bakınız:

- Tip A:

CPU soket kolunu kaldırın, metal taşıyıcı levha da kalakacaktır.

a. Koruyucu soket kapağı CPU soketine takılıysa, ilk önce onu çıkarın.
b. Koruyucu yuva kapağı metal yük plakasına takılıysa, bu aşama onu çıkarmayın. CPU'yu taktıktan sonra kolu tekrar etkin hale getirirken yuva kapağı kendiliğinden yük plakasından fırlayabilir.

- Tip B:

A kolunu ("☐") işaretine en yakın olan) aşağıya doğru soketten uzaklaştırarak açın. Ardından B kolunu ("☐") işaretine en yakın olan) aşağıya doğru soketten uzaklaştırın ve kaldırın. Yük plakasının kaldırılmasına olanak sağlamak için A koluna hafifçe bastırın. Yük plakasını açın.

A-2 CPU'yu başparmağınızla ve işaret parmağınızla tutun. İşaretli olan (üçgen) CPU pini CPU yuvasının köşesindeki işaretçi ile yan yana gelecek şekilde hizalayın (ya da CPU dişlileri ile yuva hizalama çentiklerine göre hizalayabilirsiniz) ve hafifçe bastırarak CPU'yu yerine takın.

A-3 CPU doğru olarak yerleştirildikten sonra, metal levhayı yerine yerleştirin ve CPU kolunu iterek eski kilitli konumuna getirin.

Tip B düzgün bir şekilde yerleştirildiğinde, yük plakasını dikkatlice yerleştirin. Ardından B kolunu tutma sekmesinin altında sabitleyin. Soket kapağı kolu takarkenki süreç sırasında yük plakasından çıkabilir. Son olarak A kolunu tutma sekmesinin altında tutarak CPU kurulumunu tamamlayın.

CPU kurulumu hakkında ayrıntılı talimatlar için, lütfen kullanıcı kılavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adımı atlayın)

B-1 CPU yuva kolunu tamamen kaldırın. İlk CPU pini (ufak üçgen işaretli) ile CPU yuvasındaki üçgen işareti aynı hizaya getirin ve hafifçe bastırarak CPU'yu yerine takın. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.

B-2 CPU yuvaya yerleştirildiğinde, bir parmağınızı CPU'nun ortasına koyun ve yuva kolunu indirerek tamamen kilitli duruma getirin.

• CPU'yu CPU yuvasına takarken zorlamayın. CPU, yuvaya doğru bir şekilde yerleştirilmedikçe; CPU, yerine oturmaz. Eğer bu olursa yönünü uygun bir şekilde ayarlayın.
• Soket temas yerlerine DOKUNMAYIN. CPU soketini korumak için, koruyucu soket kapağını daima CPU takılı değişken değiştirin.

C. CPU Soğutucusu Kurulumu

C-1 CPU soğutucusunu kurmadan önce, öncelikle lütfen CPU'nun üst yüzeyine ince bir tabaka termal macun sürün. Daha sonra soğutucuyu (CPU soğutucunuz için kurulum el kitabına bakın).
C-2 Soğutucunun düzgün bir şekilde çalışıp CPU'nun fazla ısınmasını önlemesi için CPU soğutucu kablosunu anakartın üzerindeki CPU_FAN girişine takın.

Belleğin Kurulumu

Bellek modülünün giriş yönlerine dikkat edin. Bellek yuvalarının iki ucundaki tutma klipslerini iki yana açın. Bellek modülünü yuvaya yerleştirin. Soldaki resimde gösterildiği gibi, parmaklarını belleğin iki üst ucuna yerleştirin, belleğin üzerine bastırarak bellek yuvasına dikey bir şekilde yerleştirin. Bellek modülü düzgün bir şekilde yerleştirildiğinde yuvanın iki ucundaki tutma klipsleri yuvasına oturacak.

Kasanın Hazırlanması ve Güç Kaynağının Kurulumu

Örnek resimdeki gibi GIGABYTE masaüstü sistemi kullanılıyororsa, güç kaynağını kurmak için lütfen öncelikle kasanın iki kenar kapağını da çıkarın. Güç kaynağını kasada doğru yere yerleştirin ve vidalarla yerine sabitleyin. Güç kaynağının kurulumu ve yerleştirilmesi kullanılan kasanın tipine göre farklılık gösterebilir.

Sisteminize yeterli derecede güç sağlanması için, kaliteli bir güç kaynağının kullanılması tavsiye edilir. Eğer gerekli gücü sağlayamayan bir güç kaynağı kullanılırsa bu düzgün çalışmayan ya da açılmayan bir sisteme neden olabilir.

Anakartın Kurulumu

Arka paneldeki I/O (Giriş/Çıkış) bağlantı noktalarına sahip orijinal plakayı anakart ile gelen G/Ç plakası ile değiştirin. G/Ç plakasına denk gelecek şekilde anakartı kasanın içine yerleştirin. Anakarttaki montaj delikleri ile kasanın üzerindeki montaj deliklerini uygun gelecek bir şekilde hizalayın. Anakartı vidalarla yerine sıkıca oturtun.

G/Ç Plakası

Genişleme Kartının Kurulumu

Kartınızı destekleyen bir genişleme yuvası bularak kasanın arka panelindeki kapağını çıkarın. Daha sonra genişleme kartınızı bu yuvaya takın. Genişletme kartının braketini vidayla kasanın arka paneline sabitleyin.

PCI Express Ekran Kartı

• Genişletme kartı satın almadan önce, kartın boyutunun kasanıza uygun olup olmadığını kontrol edin.
• Genişleme kartının yerine tam olarak oturduğundan emin olun.

IDE ve SATA Aygıtların Kurulumu

Optik Sürücünün Kurulumu

Sabit Diskin Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik sürücülerinizi kurun. Kasanın önündeki 5,25" sürücü yuvası kapağını çıkarın. Optik sürücüyü 5,25" sürücü yuvasına takın ve vidalar ile sıkıca tutturun.
6-2 IDE ve SATA sabit sürücülerinizi kurun.

Sabit sürücüyü kasanın içindeki bir sürücü yuvasına monte edin ve vidalar ile tutturun.

NOTE

• Bir anakart IDE girişine iki adet IDE sürücüsü bağlanabilir. Kurulumdan önce, IDE sürücülerinin üzerindeki jumper ayarlarını (master ve slave) kontrol edin.
• Eğer birden fazla sabit sürücü kurulduysa, sistemdeki BIOS ayarlarına girerek sabit sürücülerin önyükleme sırasını ayarlayın.

Kabloların Dahili Konektörlere Bağlanması

7-1 IDE/SATA konektörleri ve ön panel ses, USB, IEEE 1394 bağlantıları, anakarttaki dahili konektörlere ve bağlantı noktalarına bağlayın.
7-2 Ön panel modülünü (güç düğmesi, yeniden başlatma düğmesi, hoparlörler, sabit disk faaliyet göstergesi ve güç göstergesi vs. kasanın tipine göre değişiklik gösterebilir) kasadan anakarttaki ön panel bağlantısına (F_PANEL) takın.

Ön Panel Bağlantısı

MSG: Mesaj/Güç/Uyku LED'i PWR: Güç LED'i

PW: Güç Düğmesi

SPEAK: Hoparlör

HD: Sabit Disk Faaliyet LED'i

RES: Yeniden Başlatma Düğmesi

Cl: Kasa İzinsiz Giriş Engelleme Bağlantısı

(Not) Ön panel bağlantısının pim yerleri modele göre farklılık gösterebilir. Asıl pim yerleri için ana kartınızın kullanma kılavuzuna bakınız.

Çevre Birimlerinin Bağlanması

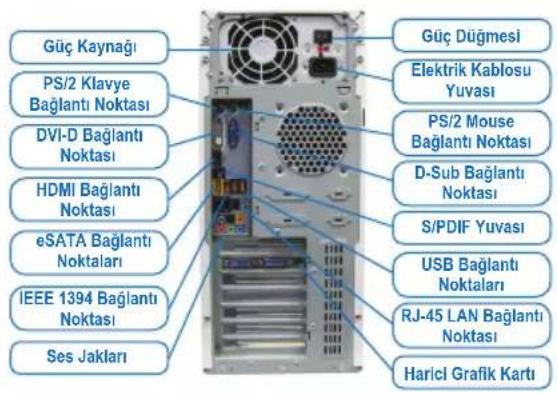

Kasanın Arka Paneli

Yukarıdaki adımlar tamamlanınca, klavye, mouse, ekran gibi çevre birimi aygıtlarını da bilgisayarınıza bağlayın. Daha sonra güç kablosunu bağlayarak bilgisayarınızı açın ve gerekli tüm yazılmıları yükleyin.
