KULLANIM KILAVUZU GA8I915P DuoA GIGABYTE

• Kurulum sirasi, kasanin türüne ve kullananan aygiclara goredehyisiklik österebilir. Aşaqidaki kurulum talimatlari GIGABYTE'nin masaustu systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayl anakart özellikleriiffin kullanici el kitabina bakin.
• Aygitlarin kurulumunu yapmadan once, aygitlarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygtilarin kurulumunu yapmadan olun, aygtiları ve bilgisayarinı kaptiğınizdan emin olun. Aygtilara ve/system bileşenlerine zarar gelmesini onlemek icin Güç kablosunu elektrik fişinden Çiakin.
• Sarsinti ya da gevseklik nedeni ile olusabilecek kaymalardan, kontrolsuz yer degistirmelerinden dilay meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi siqlam bir yüzeye koyun.

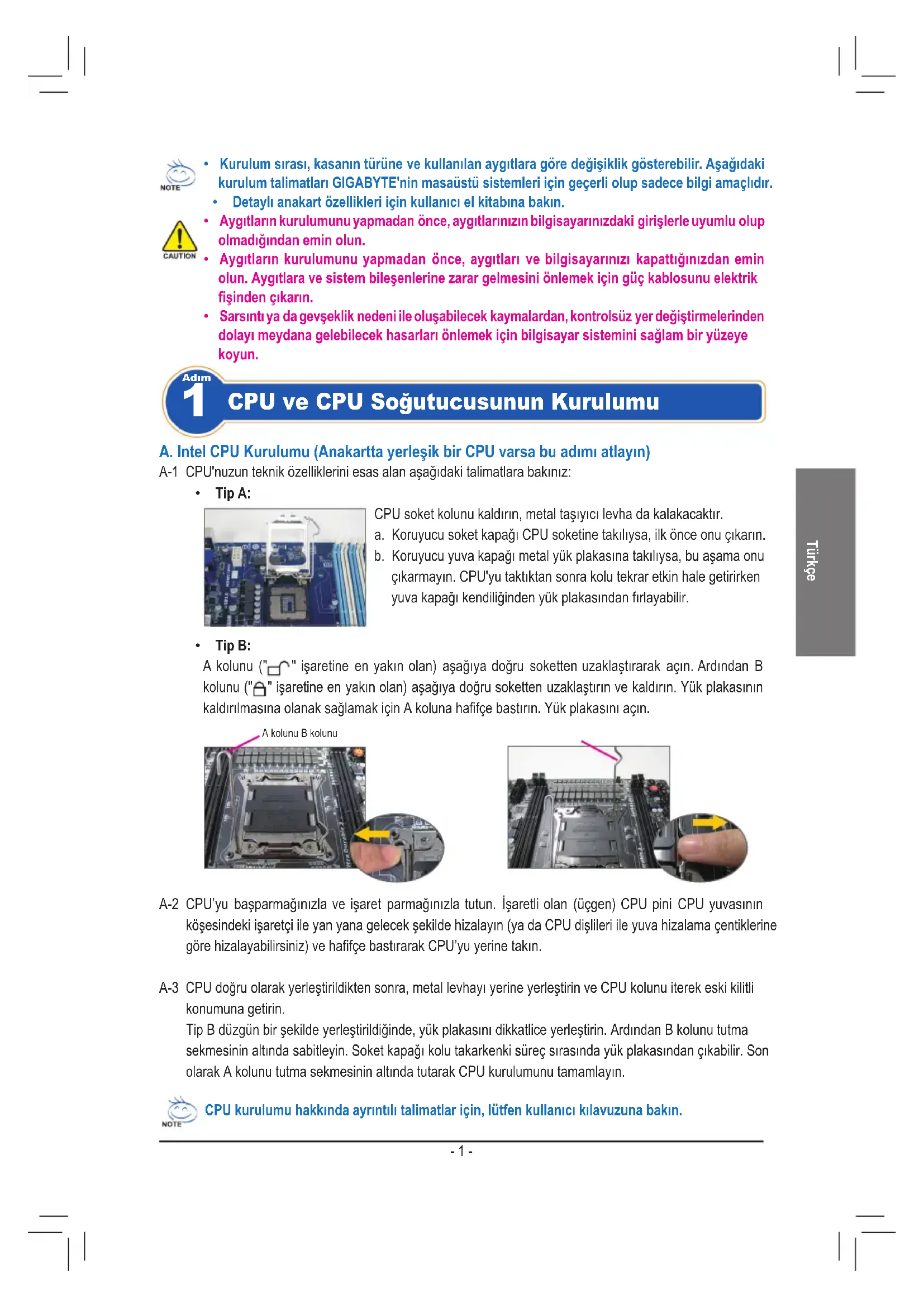

CPU ve CPU Soğutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakarta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özelliklerini esas alan asagidaki talimatlara bakiniz:

Tip A:

CPU sukot kolunu kaldirin, metal taşiyici levha da kalakacaktir.

a. Koruyucu suket kapagi CPU suketine takillya, ilk once onu cikarin.
b. Koruyucu yuva kapagi metal yuk plakasinakiliya, bu asama onu cikarmayin. CPU'yu takitktan sonra kolu tekrar etkin hale getirirken yuva kapagi Kendiliginden yuk plakasindan firlayabilir.

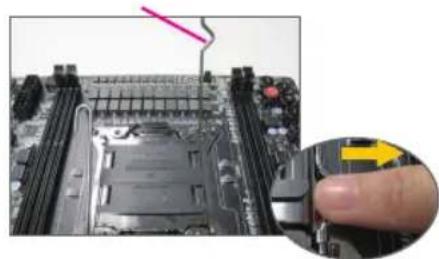

Tip B:

A kolunu (" ") isaretine en yakin akan) asaşiya dokru sokitten uzaklătirarakinceton. Ardindan B kolunu (" ") isaretine en yakin akan) asaşiya dokru sokitten uzaklătirin ve kaldirin. Yük plakasinin kaldirilmasa olanak污染防治 acin A koluna hafîge bastirin. Yük plakasinin acin.

A-2 CPU'yu basparmaginizla ve isaret parmaginizla tutun. Isaretli alan (icgen) CPU pini CPU yuvasinin kosesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafifice bastirarak CPU'yu yerine takin.

A-3 CPU doit olarak yerlestirildikten sonra, metal lehayi yerine yerlestirin ve CPU kolunu iterek eski kilitli konumuna getirin.

Tip B dizgün bir sekilde yerleştinildigiende, yuk plakasin dikkatice yerleştin. Ardindan B kolunu tutma sekmesinin altinda sabitleyin. Soket kapagi kolu takarkeni surec sirasinda yuk plakasindan cikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lütfen kullanici kilavuzuna bakir.

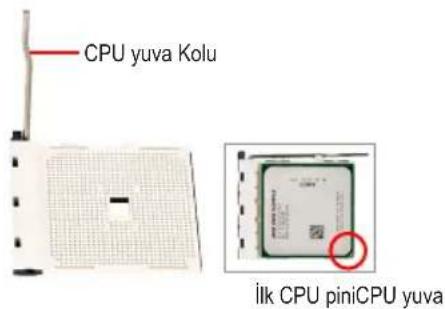

B.AMD CPU Kurulumu (Anakarta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolunu tamamen kaldirin. Ik CPU pini (ufak üçgen,isaretli) ile CPU yuvasindaki üçgen,isareti ayn鸣aya getirinehafifçebastirarakCPU'yu yerine takin.CPU pinlerinin tamolarak delijklere uyduğundan emin olun.

B-2 CPU yuvaya yerleştiligiinde, bir parmaginizi CPU'nun ortasina koyun ve yuva kolunu indirerek tamamen kiliti duruma getirin.

• CPU'yu CPU yuvasina takken zorlamayin. CPU, yuvaya匐ir sekilde yerleştilmedikçe; CPU, yerine oturmaz. Eger bu olursa yönünü uygun bir sekilde ayarlayin.
• Soket temas yerlerine DOKUNMAYIN. CPU sokitini korumak icin, koruyucu doket kapagini daima CPU takildegilkendegistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU sogutucusunu kurmadan once, oncelikle luffen CPU'nun ust yuzeyine ince bir tabaka termal macun suri. Daha sonra sogutucuyu (CPU sogutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun扭矩bir sekilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girisi takın.

Beliegin Kurulumu

Bellek modulunun giris yonlerine dikkat edin. Bellek yuvalarin iki ucundaki tutma klipslerini iki yana acin. Bellek modulunu yuvaya yerlestirin. Soldaki resimde gosterildigi gibi, parmaklarinizi belgigin iki ust ucuna yerlestirin, belgigin uzerine bastirarak bellek yuvasina dikey bir sekilde yerlestirin. Bellek modulu duzgün bir sekilde yerlestirildigeinde yuvan iki ucundaki tutma klipsleri yuvasina oturacak.

Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

Ornek resimdekigi gibi GIGABYTE masaustu sistemi kullanilyorsa, guc kaynaginikurmak icin luften oncelikle kasanin iki kenar kapagini da cikarin. Guc kaynaginikasada dogru yere yerleştin ve vidalarla yerine sabitleyin. Guc kaynagininkurulumve yerleştinilmesi kulananan kasanin tipine gore farklikgosterebilir.

Sisteminize yeterli derecede guc saglanmasi icin, kaliteli bir guc kaynaginin kullanilmasi tavsiye edilir. Eger gereki gucu saglayamayan bir guc kaynagl kullanilrsa bu duzgün calismayan ya da acilmayan bir sisteme neden olabilir.

Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis)情况进行 taski noktalarina sahip original plakayi anakart ile gelen G/C plakasi ile degistirin. G/C plakasina denk gelecek sekilde anakarti kasanin icine yerleşirin. Anakarttaki montaj delikleri ile kasanin üzerindeki montaj deliklerini uygun gelecek bir sekilde hizalayin. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapagini cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

• Genisletme kartı satın almadan olçın, kartin boylutunun kasaniza uygun olup olmadıyın kontrl edin.
  Genisleme kartinin yerine tam olarak oturduugundan emin olun.

IDE ve SATA Aygictlarin Kurulumu

Optik Sürucün Kun Kulumu

6-1 DVD-ROM ve CD-ROM gibi optik suruculerinizi kurun. Kasanin onundeki 5,25" surucu yuvasi kapaginiçikarin. Optik surucuyu 5,25" surucu yuvasina takin ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit sürüculinizi kurun.

Sabit surucuyu kasanin icindeki bir surucu yvasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girişine iki adet IDE sürucüsum baglanabilir. Kurulumdan once, IDE sürucülerinin üzerindejumper ayarlarini (master ve slave) kontrl edin.
  Eger birden fazla sabit sürucu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürucülerin onyukleme sirasini ayarlayin.

Kablolarin Dahili Konektörlere Baglanması

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 baglantilari, anakarttaki dahili konektörlene ve baglanti noktarina baglayin.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel baglantisina (F PANEL) takin.

On Panel Baglantisi

(Not) On panel baglantisinim pim yerleri modele gore farkllik gosterebilir. Asil pim yerleri icn ana kartinizin kullanma kilavuzuna bakiniz.

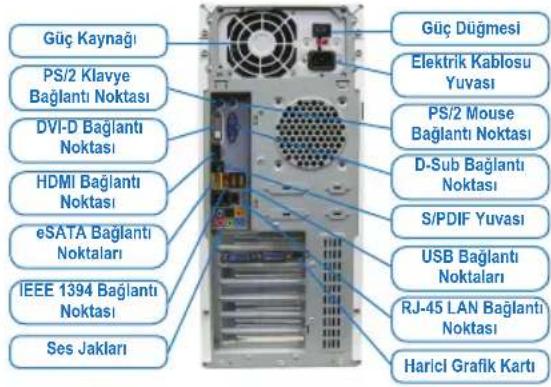

Çevre Birimlerinin Baglanması

Kasanin Arka Paneli

Yukaridaki adimlar tamamlanca, klavye, mouse, ekran gibi cevre birimi aygitlarin da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmlari yukeyin.
