MANUAL DE UTILIZARE GA8I915P DuoA GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de dispositivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultati manualul deutilizare inclus pentru specificatiile detaliate ale placii de bazza.

• Inainte de instalarea dispositivelor, asigurati-va că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurati-và cà dispositivele ŞI computerul sunt oprime. Deconnectati cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor ŞI a componentelor sistemului.
• Asezati computerul pe o suprafata stabila pentru a preveni instalarea inadecvată cauzată de oscilatii.

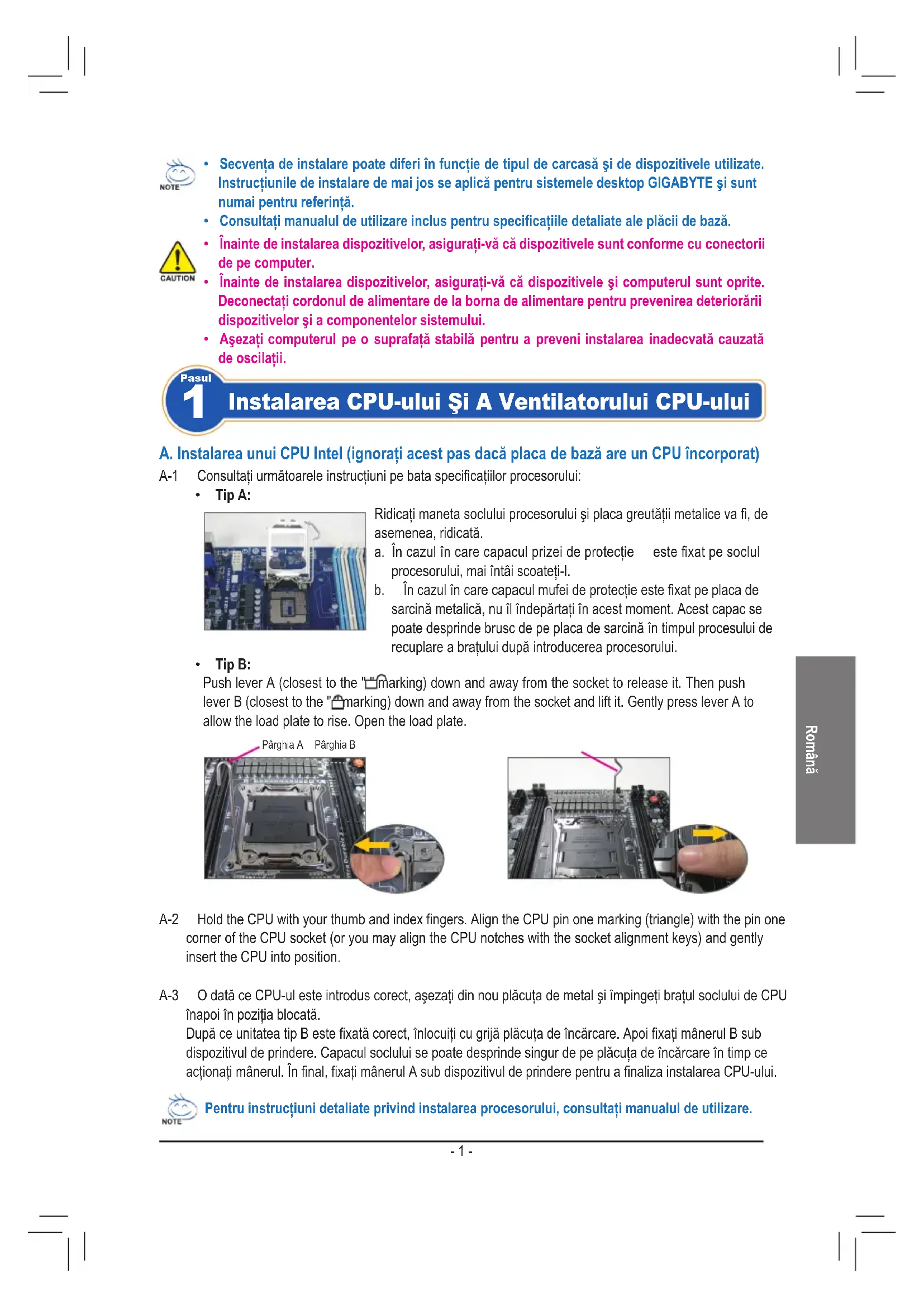

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacă placă de bază are un CPU incorporat)

A-1 Consultati urmatoarele instruclioni pe bata specificiilor procesorului:

Tip A:

Ridicati maneta sociului procesorului si placagreutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizes de protectie este fixat pe soclul procesorului, mai intai scoatei-I.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcină metalica, nu ǐndepartaşi in acest moment. Acest capac se poate desprinde brusc de pe placu de sarcină in timpul procesului de recuplare a bratului după introducerea procesului.

Tip B:

A-3 O data ce CPU-ul este introdus corect, asezati din nou placuta de metal si impingeti bratul soclui de CPU inapo in positia blocata.

Dupa ce unitatea tip B este fixata corect, inlocui cu grijä placuta de incarcare. Apoi fixati manerul B sub dispositivul de prindere. Capacul sociului se poate desprinde singur de pe placuta de incarcare in tamp ce actionati manerul. In final, fixati manerul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instrucltiuni detaliate privind instalarea procesorului, consultati manua!ul deutilizare.

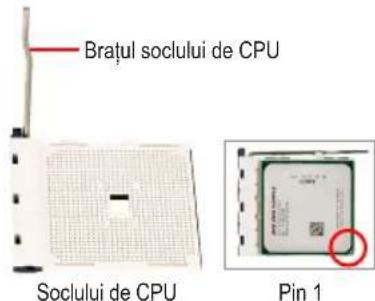

B. Instalarea unui CPU AMD (ignorati acest pas dacă plac de bază are un CPU incorporat)

B-1 Ridicati complet bratul soclului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe soclul de CPU si introduciu uor CPU-ul in soclu. Asigurativc pinii CPU-ului se potrivesc perfect in orificii.

B-2 O data ce CPU-ul este positionat in soclu, asezati un deget in milieuc CPU-ului, coborand bratul soclului si fixandu-l in poziţia blocata complet.

• Nu forti CPU-ul in soclul de CPU. CPU-ul nu potriveste dacă este orientat incorcet. Reglati orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele socului. PENTRU a proteja soclul procesorului, inlocuiti carcasa de protectie numai atunci cand procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugati intai un strat subtre de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consulta manualul de instalare pentru ventilatorul CPU-ului).

C-2 Conecta cabl ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel incât ventilatorul sa poata functiona adecvat pentru prevenirea supraçinalzirii CPU-ului.

Instalarea Memoriei

Observati orientarea modulului de memorie. Desfaceti clamele de fixare la ambele capete ale soclului de memorie. Asezati modulul de memorie pe soclu. Dupa cum este indicat in imaginea din stanga, azezati degetele pe marginea superioara a memoriei, impingeti in jos memoria si introduceti-o vertical in soclul de memorie. Clamele de la ambele capete ale soclului cupplează in poziţie cand modulul de memorie este introdus fix.

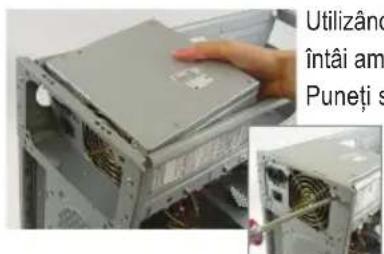

Pregatirea Carcasei Şi Instalarea Sursei De Alimentare

• sistemat desktop GIGABYTE ca in exemplul demonstrativ, indepartati deele parti si capacul carcasei pentru instalarea sursei de alimentare. Sursa de alimentare la locul sau in carcasă si fixați-o cu suruburi. Instalarea si amplasarea sursei de alimentare pot diferi in functie de tipul de carcasă/utilizat.

Pentru a va asigura ca sistemas dvs. primeste o cantitate suficienta de energia electrica, va recomandam sautili o sursa de alimentare de calitate. Daca este utilizata o sursa de alimentare care nu furnizeaza energia necessara, rezultatul poate duce la un system instabil Sau neincarcabil.

Instalarea Placii De Baza

IndepartaI plaçaTl I/O originală de pe parte din spate a carcasei Şİ nlocuti-Io cu plaçaTl I/O a placi de bază. Aşezati placă de bază in carcasă, poziţionþnd-0in plaçaTl I/O. Aliniati orificiile ŷuruburilor de montare de pe placă de bază cu orificiile de montare corespunzatoare de pe carcasă. Fixati placă de bază in positie cu ŷuruburi.

Ecran I/O

Instalarea Unui Card De Extensie

Localizati un slot de extensie care suporta cardul si indeparta t capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Placà graficá PCI Express

• Inainte de a achizitiona un card de expansiune, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
• Asigurat-vă de asezarea completă a cardului de extensie în slot.

Instalarea Dispositivelor IDE SATA

6-1 Installati unitatile optice, precum unitatile DVD-ROM si CD-ROM. Indepartati capacul bay-ului pentru unitate de 5,25" de pe partea din față a carcasei. Montati unitatea optica in bay-ul pentru unitate de 5,25" si fixati-o cu suruburi.

Instalarea unei unitati optic

6-2 Installati hard disk-urile IDE si SATA. Installati hard disk-ul intr-un bay pentru unitate din carcasa si fixati-l cu suruburi.

Instalarea unui hard disk

• Un conector IDE de pe placá de bazá poate conecta pānă la douà dispositive IDE. Inainte de instalare, verificati setárile elementelor de legatur (unitate master sI slave) de pe dispositivele IDE.
• Daca este instalat mai mult de un hard disk, intrati in configurarea BIOS a sistemului pentru setarea secventaie de incarcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectati caburile la conectorii si distribuiitori interni de pe plac de baz, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiatori IEEE 1394 etc.
7-2 Atasati modulip panouli frontal (difera in functie de designur carcasei, cuprinzand indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrerupatorul de reinitializare, intrerupatorul de alimentare etc.) de pe carcasa pe distribuitorul panouli frontal (F PANEL) (PANOU_F) de pe placadebază.

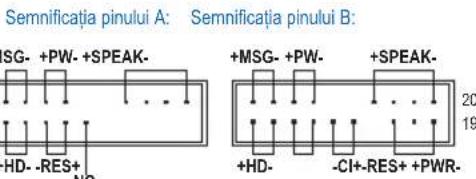

Distribuitorul panouli frontal

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibernare)

Cl: Comutator pentru mecanismul de detectare a intruziunilor

(Note) Semnificaia pinilor de pe comutatorul din partea frontala poate sa fie diferita in functie de model. Consultatian manualul deutilizare al placii de bazapentru semnificaia corecta a pinilor.

Conectarea Perifericelor

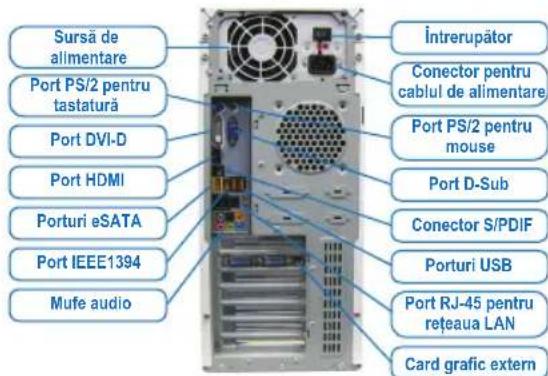

Partea din spate a carcasei

Dupa ce pagsi de mai sus au fost completeness, conectati dispositivele periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul si instalati software-ul necesar.
