Tipo de producto	Placa base
Marca	Gigabyte
Modelo	GA8I915P DuoA
Chipset	Intel 915P
Zócalo del procesador	LGA775
Procesadores compatibles	Intel Pentium 4 / Celeron
Tipos de memoria	DDR400 / DDR333 / DDR266
Número de ranuras de memoria	4 (máx. 4 GB)
Ranuras de expansión	1 PCI Express x16, 2 PCI Express x1, 3 PCI
Almacenamiento	4 puertos SATA, 2 puertos IDE (ATA 100/66/33)
Conectores USB	8 USB 2.0 (4 en panel trasero, 4 mediante cabezales)
Red	Gigabit Ethernet integrado
Audio	Audio de 8 canales HD (Realtek ALC880)
Factor de forma	ATX estándar (305 x 244 mm)
Peso	Aproximadamente 0,8 kg
Alimentación requerida	Fuente de alimentación ATX de 24 pines + 4 pines para CPU
Temperatura de funcionamiento	0°C a 40°C
Mantenimiento	Limpieza en seco, evitar líquidos
Seguridad	Desconectar antes de la instalación, protección ESD
Piezas de repuesto	Disponibles en el sitio web de Gigabyte

Preguntas frecuentes - GA8I915P DuoA GIGABYTE

¿Qué tipo de procesador es compatible con la Gigabyte GA8I915P DuoA?

Esta placa base es compatible con procesadores Intel Pentium 4 y Celeron en zócalo LGA775. Asegúrese de que su procesador sea compatible con el chipset Intel 915P.

¿Cómo instalar el procesador correctamente?

Levante la palanca del zócalo, alinee el triángulo del procesador con el del zócalo, inserte suavemente el procesador y luego baje la palanca para bloquearlo. No fuerce nunca la inserción.

¿Qué tipos de memoria RAM puedo usar?

La placa base acepta memoria DDR400, DDR333 y DDR266, hasta 4 GB en total (4 ranuras). Utilice módulos no ECC.

¿Cómo instalar la placa base en la caja?

Reemplace el escudo I/O original por el de la placa base, coloque la placa base en la caja alineando los orificios de los tornillos y luego fíjela con los tornillos suministrados.

¿Qué fuente de alimentación se recomienda?

Utilice una fuente de alimentación ATX de buena calidad, con un conector de 24 pines y un conector de 4 pines para la CPU. Se recomienda una potencia de al menos 400W para un sistema estándar.

¿Cómo conectar el panel frontal de la caja?

Consulte el esquema del manual para conectar los cables del panel frontal (LED, botón de encendido, reinicio, altavoz) en el cabezal F_PANEL de la placa base.

¿Puedo instalar una tarjeta gráfica PCI Express?

Sí, la placa base tiene una ranura PCI Express x16. Inserte la tarjeta gráfica en esta ranura y fíjela con un tornillo en el panel trasero.

¿Cómo configurar los discos duros SATA?

Conecte los cables SATA a los puertos SATA de la placa base y a los discos. En la BIOS, puede configurar el orden de arranque y el modo RAID si es compatible.

¿Qué hacer si el sistema no arranca después de la instalación?

Verifique las conexiones de alimentación, la correcta inserción del procesador y la RAM. Intente arrancar con un mínimo de componentes (solo un módulo de RAM, tarjeta gráfica). Consulte el manual para los indicadores LED.

¿Dónde encontrar los controladores para esta placa base?

Los controladores están disponibles en el sitio web oficial de Gigabyte, en la sección de soporte del modelo GA8I915P DuoA. Descargue los controladores para el chipset, audio, red, etc.

MANUAL DE USUARIO GA8I915P DuoA GIGABYTE

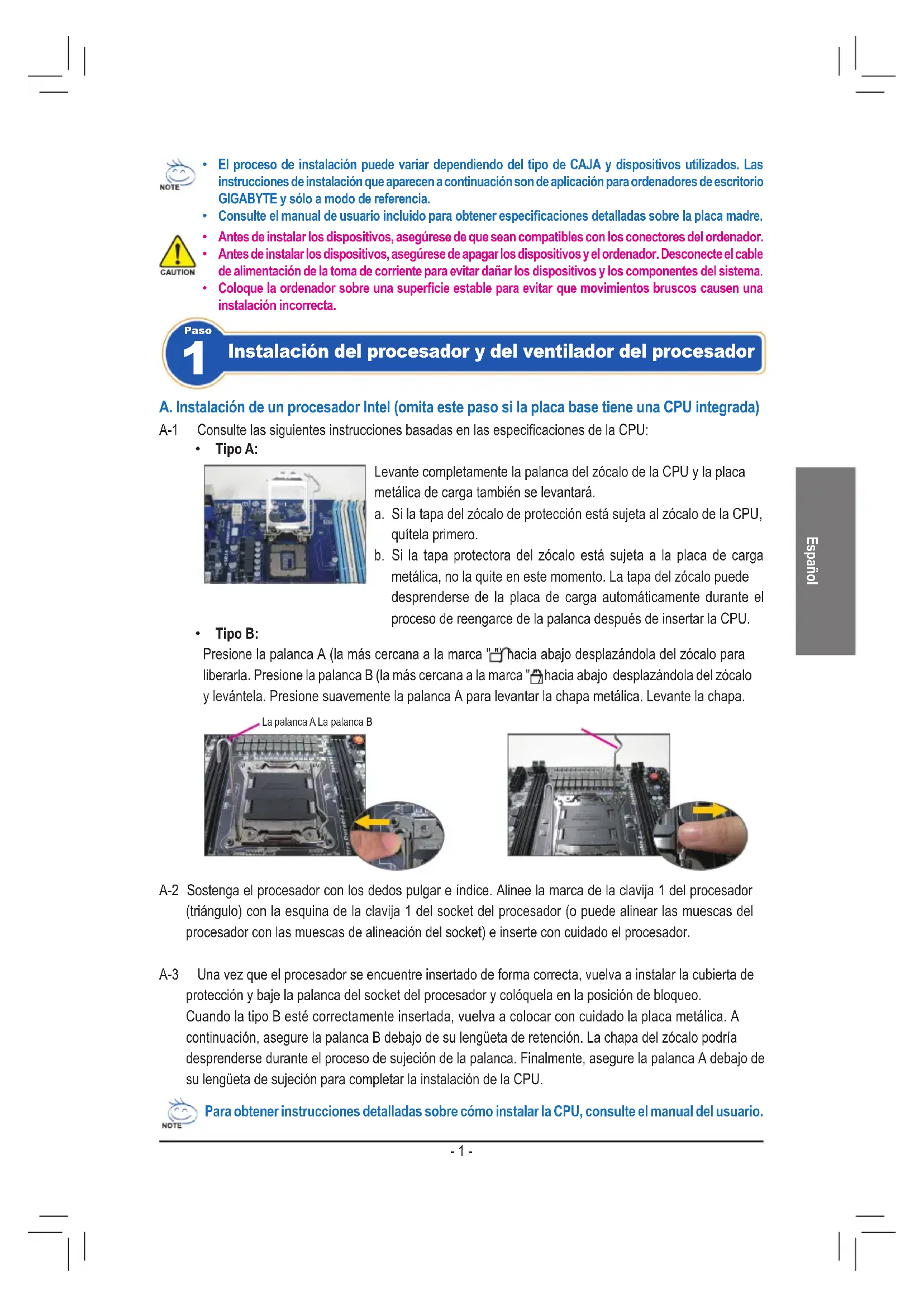

• El proceso de instalación pueda variar dependiendo del tipo de CAJA y dispositivos realizados. Las instrucciones de instalación que aparecen a continuación son de aplicación paraordenadores de escritorio GIGABYTE y sólo a modo de referencia.
• Consulte el manual de usuario incluido para Obtener specifications detalladas sobre la placama madre.
• Antes de instalar los dispositivos, asegürese de que Sean compatibles con los conectores del ordinador.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y elordenador. Desconecte el cable de alimentación de la toma de corriente para registrar los dispositivos y los componentes del sistemas.
• Coloque la ordering sobre una superficie estable para evaporar que movimientos bruscos Cause un instalacion incorrecta.

Instalacion del procesador y del ventilador del procesador

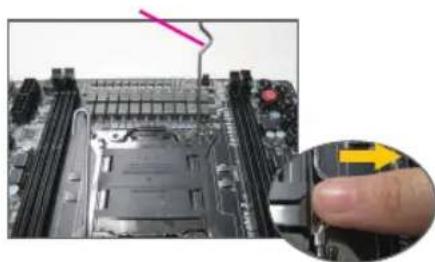

A. Instalación de un procesador Intel (omit a esteayo si la placabaseieneuna CPU integrada)

A-1 Consulte las siguientes instrucciones basadas en las specifications de la CPU:

• Tipo A:

Levante Completely la palanca del zocalo de la CPU y la placeta metalica de energia también se levantar.

a. Si la tapa del zócalo de protección está sujeta al zócalo de la CPU, quítela primero.
b. Si la tapa protectora del zócalo está sujeta a la placar de carga metálica, no la quite en este momento. La tapa del zócalo pueda(desprenderse de la placar de carga automatistically durante elproceso de reengarde de la palianca afterwards de insertar la CPU.

• Tipo B:

Presione la palanca A (la más cercana a lamarca "hacia abajo desplazándola del zócalo para liberarla. Presione la palanca B (la más cercana a lamarca "hacia abajo desplazándola del zócalo y levántela. Presione suavamente la palanca A para levantar la chapa metalica. Levante la chapa.

A-2 Sostenga el procesador con los dedos pulgar e indices. Alinee lamarca de la clavija 1 del procesador (triangulo) con la esquina de la clavija 1 del socket del procesador (o pueda alinear las muescas del procesador con las muescas de alineacion del socket) e inserte con cuidado el procesador.

A-3 Una vez que el procesador se enquiryre insertado de forma correcta, vuela a instalar la cuberta de proteccion y baje la palanca del socket del procesador y coloquela en la posicion de bloqueo.

Cuando la tipo B esté correctamente insertada, vuelva a colocar con cuidado la placá metálica. A continuación, asegure la palanca B bajo de su lengüeta de retencion. La chapa del zócalo podra desprenderse durante el proceso de sujeción de la palanca. Finalmente, asegure la palanca A bajo de su lengüeta de sujeción para completar la instalación de la CPU.

Para Obtener instrucciones detalladas sobre como instalar la CPU, consulte el manual del usuario.

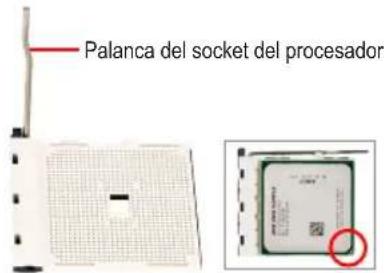

B. Instalacion del procesador AMD (omitesta pasosi la placabaseieneunaCPU integrada)

B-1 Levante por complete lo palanca del socket del procesador. Alinee la clavija 1 del procesador (marca con un triángulo(PC) con la marca con un triangulo en el socket del procesador e inserte con cuidado el procesador en el socket. Asegúrese de que las clavijas del procesador encajen en forma correcta en los orificios.

B-2 Una vez que el procesador se enquiryrnte insertado bajo del socket, presione hacia abajo con un dedo en el medio del procesador y bajo la palanca del socket del procesador y colocquela en la posicion de bloqueo.

Clavija 1Socket del procesador

• No utilise la fuerza para insertar el procesador en el socket del procesador. El procesador no encajara si se ENCueva orientado en forma incorrecta. S Si este fuera el caso, reajuste la orientacion del procesador.
• NO toque los contactos del zócalo. Para proteger el zócalo del procesador, vuelva a colocar siempre la cubierta protectora del zócalo bajo de la instalación del procesador

C. Instalación del ventilador del procesador

C-1 Antes de instalar el ventilador del procesador, colque primero una capa final de pasta disipadora de calor sobre la superficie del procesador. Luego, instale el ventilador (consulte el manual de instalacion del ventilador del procesador).
C-2 Conecte el cable del ventilador del procesador al conector "CPU_FAN" colocado en la placma madre a fin de que el ventilador pueda configurar de forma correcta y evaporar que ocurre un recalentamento del procesador.

Instalacion De Los Modulos De Memorias

Observe la orientación del modulo de memoria. Abra las piezas de sujección de plástico ubicadas en también lados de la ranura de memoria. Colque el modulo de memoria en la ranura. Como se indica en laImagen ubicada a la izquierda, colque los dedos sobre el borde superior de la memoria, presione hacer abajo la memoria e insertela verticalmente en la ranura de memoria. Las piezas de sujección de plástico quedarán encajadas en su lugar y sujetando al modulo de memoria cuando este se incluye colocado de forma correcta.

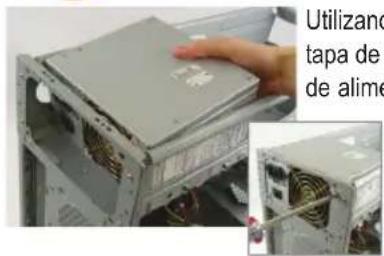

Preparación de la caja e instalación de la fuente de alimentación

lo la caja GIGABYTE como ejemplo, retire los paneles laterales y la caja con el fin de instalar la fuente de alimentacion. Coloque la fuente en el lugar correcto del gabinete y asegúrela con tornillos. La instalacion y colocacion de la fuente de alimentacion可以使 variar segun el tipo de caja realizada.

Para asegurar que se suministe al sistema la calidad de energia adequada, se recomienda la utilizacion de una fuente de alimentacion de buena calidad. Si se utilizes una fuente de alimentacion que no proportionscna la energia necessaria, el resultado podria ser un sistemas inestable o que no coulda ser iniciado.

Paso

4 Instalación De La Placa Madre

Extraiga el panel de proteccion de las I/O (entradas/salidas) original ubicada en la parte trasera de la caja y reemplacela por el panel de conexiones de la placamadre. Coloque la placamadre bajo de la caja encajandola con el hueco descubierto I/O (de entradas y salidas). Alinee los orificios de los tornillos de soporte de la placamadre con los orificios de soporte de la caja. Sujete la placamadre en su lugar con tornillos.

Protector de E/S

Paso

5 Instalación De Una Tarjeta De Expansion

TarjetaGRAFICAPCIExpress

Busque una ranura de expansión que sea compatible con la tarjeta y retirela tapa de la ranura ubicada en el panel trasero de la caja. Luego, inserte la tarjeta de expansión en la ranura. Asegure el soporte de la tarjeta de expansión al panel trasero del de la caja utilizingo un tornillo.

• Antes de adquirir una tarjeta de expansión, verifie la longitud de la tarjeta para asegurarse de que pueda ser colocada en el la caja.
• Asegürese de que la tarjeta de expansión quede insertada porcomplete enla ranura.

Paso

6 Instalacion De Los Dispositivos IDE Y SATA

Instalacion de una unidad optica

6-1 Instale sus unidades opticas, como unidas de DVD-ROM y CD-ROM.

Extraiga la tapa frontal para unidades de 5,25" urbicada en la parte delantera de la caja. Instale la unidad optica en el espacio para unidades de 5,25" y sujetela con tornillos.

Instalación de una unidad de disco duro

6-2 Instale sus unidades de discosuros IDE y SATA.

Instale launidad de disco duro en el espacio para unidades de disco duro ubicada bajo el centro de la caja y asegúrela con tornillos.

• Se pueda conectar hasta dos dispositivos IDE en un conector IDE de la placá madre. Antes de realizar la instalación, compruebe la configuración de los jumpers (principal y secundario) de los dispositivos IDE.
• Si se instala más de un disco duro, acceda al BIOS Setup (Configuración del BIOS) del sistema para建立起 la secuencia de inizio de los discos duros.

Conexión De Los Cables A Los Conectores Internos

7-1 Conecte los cables en los conectores y conexiones internas de la placama madre, incluidos los conectores IDE/SATA, audio del panel frontal, USB, IEEE 1394, etc.
7-2 Conecte el modulo del panel frontal (diferente segun el diseño de la caja y compuesto por un indicator de encendido, indicador de actividad de disco duro, altavoces, interruptor de reinicio, interruptor de encendido/apagado, etc.) de la caja a la connexion (F PANEL) ubicada en la placamadre.

Cabcera del panel frontal

(Note)

clavijas para el header del panel frontal能把 ser distinctas segun el modelo.
username de la placac base para Obtener informacion sobre las asignaciones de

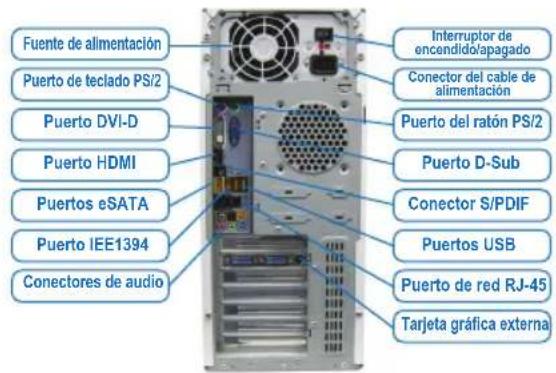

Conexión de periféricos

Panel trasero del gabinete

Una vez que se hayan completado these pasos,
conecte los dispositivos periféricos alordenador,
dispositivos como el teclado, el raton, el monitor, etc. Luego, conecte la alimentacion, encienda el sistemas
e instale todo el software requisiteo.

Levante a alavanca do socket da CPU e a plac de carregamento em metal irá también levantar.

Instalacao de una unidad de disco rigido

Instalace Procesoru a Chladic Procesoru

C. Instalace chladice procesoru

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom nainstalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Pripoje kabel chladice procesoru ke konektoru CPU_FAN na zakladni desc tak, aby mohl chladic spravne fungovat a chrnil procesor prd prehratim.

Instalace Paměti
