NÁVOD K OBSLUZE GA8I915P DuoA GIGABYTE

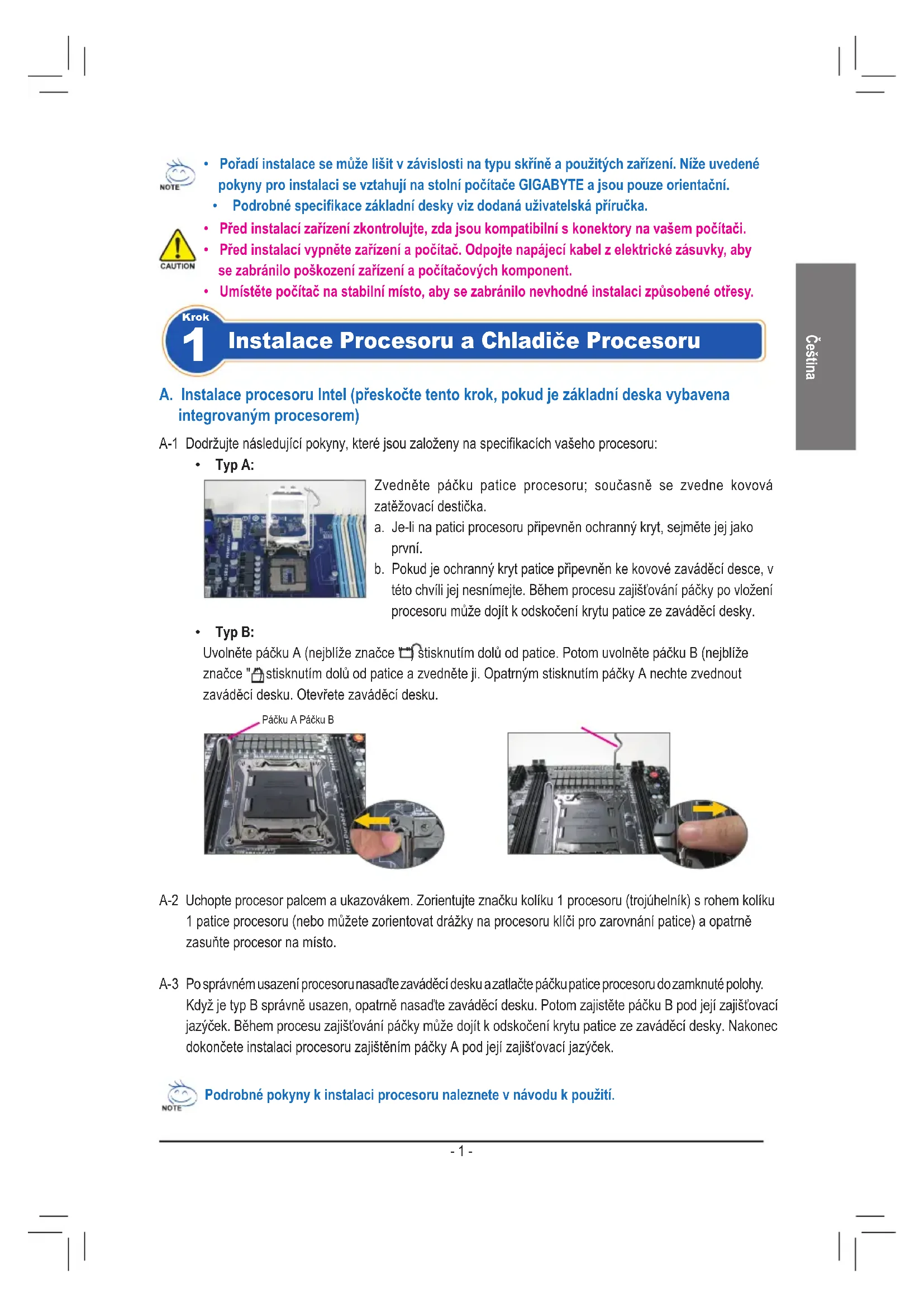

• Poradi instalace se muze lišit v závislosti na typu skrǐne a použitych zařizení. Niže uvedenéPokyny pro instalaci se vztahuji na stolní počitáče GIGABYTE a jsou pouze orientacné.

Podrobné specifikace základni desky viz dodaná uživatelská príručka.

• Pred instalaci zarizeni zkontrolujte, zda jsou kompatibilni s konektory na vašem počitaci.
• Pred instalaci vypněte zařízeni a počitáč. Odpojte napájeci kabel z elektrické zásuvky, aby se zabránilo poškozeni zařizeni a počitačovych component.
  Umistete poctata na stabilni misto,aby se zabrano nevhodne instalaci zpusobene otresy.

A-1 Dodržujte následujíci pouky, které jsou založeny na specifikacích vašeho procesoru:

Typ A:

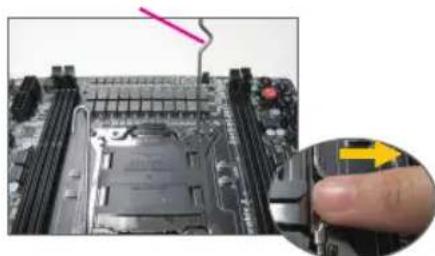

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

Uvolněte páčku A (nejblíze značce stisknutím dolů od patice. Potom uvolněte páčku B (nejblíze značce "stisknutím dolů od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádeci desku. Otevře tžavádeci desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojuhelník) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru klici pro zarovnáni patice) a opatrné zausné procesoru na mistro.

A-3 Po správném usazení procesoru nasadte zavádeci desku a zatlacte páčku patice procesoru dozmkute polohy. Když je typ B správně usazen, opatné nasadte zavádeci desku. Potom zajistěte páčku B pod jej zižistovaci jazyček. Během procesu zajistovani páčky muze dojit k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěním páčky A pod jej zižistovaci jazyček.

PodrobnéPokyny k instalaci procesoru naleznete v navodu k použiti.

• Nezatlačujte procesor do patica silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadě zmeinte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud není nainstalován procesor, vždy nasadte ochranny kryt patie procesoru, aby se zabránilo jejímu poskození.

Poznameneje si orientaci pametového modulu. Roztihněte zajistovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte prsty na okraj pametového modulu, tláte modul dolu azasuţe jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích paticezacvaknou na miste.

Připrava Skřině a Instalace Zdroje Napájení

Použijeme-li jako priklad stolni počitac GIGABYTE, préd instalaci zdroje napajeni nejdrive sejměte obě strany a víko skříne. Umistěte zdroj napajeni na správné misto ve skříni a zajistěte šroubky. Instalace a umistěné zdroje napajeni se muže lišit v závislosti na typu použité skříne.

Pro zajišeni dostatečného napajeni počitače doporučujeme použit kvalitni zdroj napajeni. Zdroj napajeni nedostatečné kapacity muže zpúsobit nestabilitu systemu nebo znemožnit jeho spusteni.

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrine a nahradte jej stitem I/O zakladni desky. Umistete zakladni desku do skrne vlozenim do prislušného stitu I/O. Zarovnejte otvory pro srouby na zakladni desce s odpovidajícimi montáznimi otvory ve skrini. Zajistete zakladni desku na miste srouby.

Instalace Rozširovací Karty

Vyhledje tere rozsirovacipatici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potom zaunte rozsirovací kartu do patice. Připevněte konzolu rozsirovací karty sroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožširovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozširovací karta musí byt zcela usazená v patici.

Instalace Zařízení IDE a SATA

Instalace opticke Jednotky

6-1 Nainstalujte optické Jednotky, jako například Jednotky DVD-ROM a CD-ROM. Odstrante kryt pozice Jednotky 5,25" z prední cásti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroukBy.

6-2 Nainstalujte pevné disky IDE a SATA.
Nainstalujte pevný disk do pozice ve skříni a zajistěte šroukBky.

Instalace pevneho disku

K jegnomu konektoru IDE na základnínde beschí připojit až dve zařizení IDE. Pred instalaci zkontrolujte nastaveni propojek (nadřazené a podřazeně) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prejdete do cásti BIOS SS Setup (Nastaveni systému BIOS) a nastavte zavadéci sekvenci pevnych disku.

Krok 7

Připojení Kabelú k Interním Konektorům

7-1 Pripojte kabely k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevnete modul prendno panelu (lii se v zavislosti na designu skrne, sklada se z indicatoru napajeni, indikatoru cinnosti pevného disku, reproduktoru, resetovacho spinae, yvpinae napajeni atd.) ze skrne k patici prendno panelu (F PANEL) na zakladni desce.

Patice p Fredniho panelu

Pirazeni vydou A: Piriazeni vydou B:

MSG:Zprava/Napajeni/LED spanku
PWR: LED indicator napajeni
PW: Tlacitko power
SPEAK:Speaker
HD:LED cinnosti pevného disku
RES: Resetovací spinač
Cl: Hlavicka neopravneného pristupu do skrine
(Poznamka) Přižazení vývodů pro hlavicku prědního panelu se můž lǐšit podle modelu.
Aktuinalni pifazeniy vydov iz uzivatelska pifrcka k zakladni desce.

Krok 8

Pripojeni Periférii

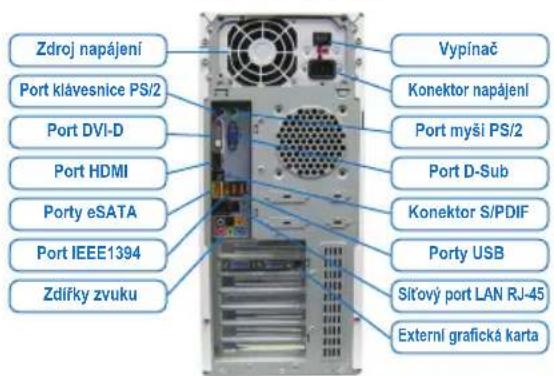

Zadni panel skrǐne

Po dokončeni vyše uvedenych kroků pripoje k počitači periferní zařizení, například klávesnici, mys, monitor atd. Potom pripoje napajeni, spustte počitača a naintalujte požadovaný software.

• Redosled koraka prilikom instalacije moze se razlikovati u zavisnosti od slučaja i uredaja koji se koriste. Instrukcije za instalaciju koje cete naci ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korijscenje koje ste dobili za detaljne specifikacije vezane za matičnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obavezno iskligcitve svoje uredaje i svoj kompjuter. Izvucite kabla struju iz stekera da bi sprecii ostecenje uredaja i componentiystema.
• Postavite kompjuterski system na stabilnu povrsinu da bi spreci ili nepravlnu instalaciju usled klimanja.
