GA8I915P Duo ProA - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	Gigabyte
Model	GA8I915P Duo ProA
Formát	ATX (305 x 244 mm)
Čipová sada	Intel 915P
Patice procesoru	LGA775 (pro Intel Pentium 4)
Podporovaný typ paměti	DDR / DDR2 (podle verze)
Počet paměťových slotů	4
Maximální kapacita paměti	4 GB
Rozšiřující sloty	1x PCI Express x16, 2x PCI Express x1, 3x PCI
Úložné konektory	1x IDE, 4x SATA 1.5 Gbps
Zvuk	Integrovaný, kodek Realtek ALC880
Síť	Ethernet 10/100/1000 Mbps (Realtek RTL8110SB)
USB konektory	4x USB 2.0 vzadu, hlavičky pro další porty
Požadované napájení	ATX 24 pin + 4 pin 12V
Hmotnost (přibl.)	0,8 kg
Obsah balení	Základní deska, krytka I/O, SATA/IDE kabely, manuál, CD s ovladači
Údržba a čištění	Pravidelné odstraňování prachu stlačeným vzduchem; vyhýbejte se vlhkosti
Bezpečnost	Před jakýmkoli zásahem odpojte napájení; manipulujte s antistatickými opatřeními
Náhradní díly a opravitelnost	Jednotlivé součásti nejsou opravitelné; v případě závady vyměňte základní desku
Obecné informace	Návod k dispozici v několika jazycích na našem webu

Často kladené otázky - GA8I915P Duo ProA GIGABYTE

Jaký procesor je kompatibilní s Gigabyte GA8I915P Duo ProA ?

Tato základní deska podporuje procesory Intel Pentium 4 s paticí LGA775. Podívejte se na seznam kompatibility na webu Gigabyte.

Jakou RAM paměť mohu použít ?

Deska přijímá paměť DDR nebo DDR2 podle verze. Zkontrolujte přesné specifikace vašeho modelu. Maximální kapacita je 4 GB.

Jak nainstalovat procesor ?

Zvedněte páčku patice, zarovnejte značky CPU s paticí, jemně zasuňte a poté páčku zavřete. Před montáží chladiče naneste teplovodivou pastu.

Kam připojit ventilátor procesoru ?

Připojte kabel ventilátoru ke konektoru CPU_FAN umístěnému poblíž patice na základní desce.

Jak nainstalovat RAM paměť ?

Otevřete boční spony slotu, zarovnejte zářez modulu, zatlačte svisle, dokud se spony nezavřou.

Jaké typy pevných disků jsou podporovány ?

Základní deska má jeden IDE konektor pro dvě zařízení a čtyři SATA 1.5 Gbps konektory pro SATA pevné disky.

Jak nakonfigurovat spouštění z pevného disku ?

Při spouštění vstupte do BIOSu (klávesa Del nebo F2) a nastavte pořadí spouštění v nabídce Boot.

Co dělat, když se počítač nezapíná ?

Zkontrolujte, zda je napájení zapojeno a zda jsou 24-kolíkový konektor a 4/8-kolíkový 12V konektor správně zasunuty. Ujistěte se, že tlačítko napájení na předním panelu je správně připojeno.

Jak resetovat BIOS ?

Vypněte počítač, vyjměte baterii CMOS na několik sekund a poté ji vraťte. Můžete také použít propojku CLR_CMOS.

Kde najít ovladače pro tuto základní desku ?

Ovladače jsou dodávány na přiloženém instalačním CD. Můžete je také stáhnout z oficiálních stránek Gigabyte v sekci podpory.

NÁVOD K OBSLUZE GA8I915P Duo ProA GIGABYTE

• Pořadi instalace se muže lišit v závislosti na typu skrǐne a použitych zařizení. Niže uvedenéPokyny pro instalaci se vztahuji na stolní počitáče GIGABYTE a jsou pouze orientacné.

Podrobné specifikace základni desky viz dodaná uživatelská príručka.

• Pred instalaci zarizeni zkontrolujte, zda jsou kompatibilni s konektory na vašem počitaci.
• Pred instalaci vypněte zařízeni a počitáč. Odpojte napájeci kabel z elektrické zásuvky, aby se zabránilo poškozeni zařizeni a počitačovych component.
  Umistete poctata na stabilni misto,aby se zabrano nevhodne instalaci zpusobene otresy.

A-1 Dodržujte následujíci pokyny, které jsou založeny na specifikacích vašeho procesoru:

Typ A:

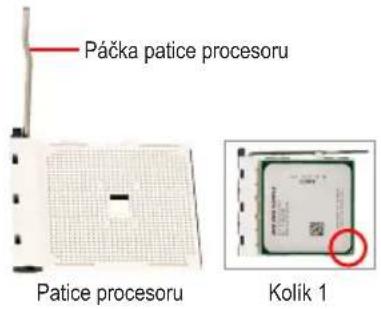

Zvedněte páčku patice procesoru; současně se zvedne kovová zatežovaci desticka.

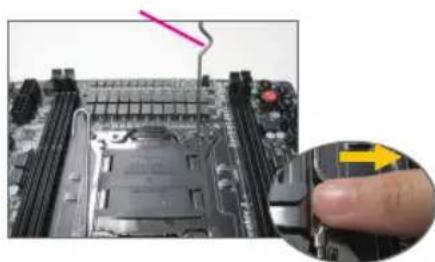

Uvolněte páčku A (nejblíze značce stisknutím dolů od patice. Potom uvolněte páčku B (nejblíze značce "stisknutím dolů od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádećí desku. Otevře tžavádećí desku.

A-3 Po spravnem usazení procesoru nasadte zavádeci desku azatlăte pâčku patice procesoru dozmkute polohy. Když je typ B spravně usazen, opatrné nasadte zavádeci desku. Potom zajistěte pâčku B pod jej zižistovaci jazyček. Během procesu zajistovani pâčky muže dojit k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěním pâčky A pod jej zižistovaci jazyček.

PodrobnéPokyny k instalaci procesoru naleznete v navodu k použiti.

B-2 Jakmile je procesor správně zorientován v patici, položte prst na střed procesoru, sklopte páčku patice a zajistěte v plné zamknute poloze.

• Nezatlacujte procesor do patice silou. Nespravné zorientovaný procesor nelze usadit. V takovém pripadě zmeinte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud není nainstalován procesor, vždy nasadte ochranny kryt patie procesoru, aby se zabránilo jejímu poskození.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom nainstalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připojte kabel chladice procesoru ke konektoru CPU_FAN na základní desc tak, aby mohl chladic správně fungovat a chránil procesor prěd prehrátim.

Instalace Paměti

Poznameneje si orientaci pametového modulu. Roztihněte zajistovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte prsty na okraj pametového modulu, tláte modul dolu azasuţe jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích paticezacvaknou na miste.

Připrava Skrince a Instalace Zdroje Napajeni

Použijeme-li jako priklad stolni počitac GIGABYTE, préd instalaci zdroje napajeni nejdrive sejměte obě strany a víko skřine. Umistěte zdroj napajeni na správné misto ve skříni a zajistěte šroubky. Instalace a umistěné zdroje napajeni se muže lišit v závislosti na typu použité skřine.

Pro zajišeni dostatečného napajeni počitače doporučujeme použit kvalitni zdroj napajeni. Zdroj napajeni nedostatečné kapacity muže zpúsobit nestabilitu systemu nebo znemožnit jeho spusteni.

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrine a nahradte jej stitem I/O zakladni desky. Umistete zakladni desku do skrne vlozenim do prislusného stitu I/O. Zarovnejte otvory pro srouby na zakladni desce s odpovidajíci mi montáznimi otvory ve skrini. Zajistete zakladni desku na miste srouby.

Instalace Rozširovací Karty

Vyhledje tere rozsirovacipatici, ktera podporu je vasi kartu, a odstrahte kryt patice ze zadniho panelu skrince. Potom zaunte rozsirovacikartu do patice. Pripevnete konzolu rozsirovacikarty sroukem k zadnimu panelu skrince.

Grafická karta PCI Express

• Před zakoupením rožširovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozširovací karta musí byt zcela usazená v patici.

Instalace Zařízení IDE a SATA

Instalace opticke Jednotky

6-1 Nainstalujte optické Jednotky, jako například Jednotky DVD-ROM a CD-ROM. Odstrănte kryt pozice Jednotky 5,25" z prední casti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroukBy.

6-2 Nainstalujte pevné disky IDE a SATA.
Nainstalujte pevný disk do pozice ve skříni a zajistěte šroukBky.

K jejednomu konektoru IDE na zakladni besch e lze pripojit az dve zaizeni IDE. Pred instalaci zkontrolujte nastaveni propojek (nadazené a podzelené) na zaizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prejdete doolesti BIOS SS Setup (Nastaveni systému BIOS) a nastavte zavadéci sekvenci pevnych disku.

Krok 7

Připojení Kabelú k Interním Konektorům

7-1 Pripojte kabely k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevnete modul prendno panelu (lii se v zavislosti na designu skrne, sklada se z indicatoru napajeni, indikatoru cinnosti pevného disku, reproduktoru, resetovacho spinae, yvpinae napajeni atd.) ze skrne k patici prendno panelu (F PANEL) na zakladni desce.

Patice p Fredniho panelu

Pirazeni vydou A: Piriazeni vydou B:

MSG:Zprava/Napajeni/LED spanku
PWR: LED indicator napajeni
PW: Tlacitko power
SPEAK:Speaker
HD:LED cinnosti pevného disku
RES: Resetovací spinač
Cl: Hlavicka neopravneného pristupu do skrine
(Poznamka) Přižazení vývodů pro hlavicku prědního panelu se můž lišit podle modelu.
Aktualni piñafeni yvodu viz uizvalelska piriúcka k základni desce.

Krok 8

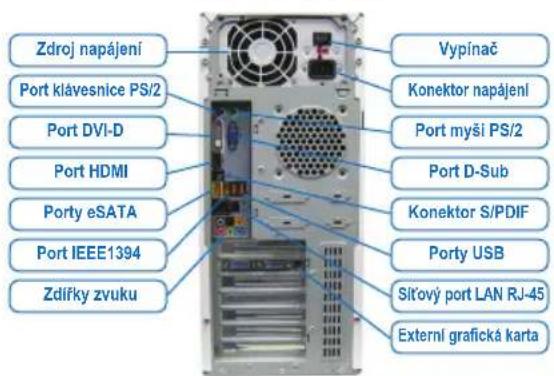

Pripojeni Periférii

Zadni panel skrǐne

Po dokončeni vyše uvedenych kroků pripoje k počitači periferní zařizení, například klávesnici, mys, monitor atd. Potom pripoje napajeni, spustte počitača a naintalujte požadovaný software.

• Redosled koraka prilikom instalacije moze se razlikovati u zavisnosti od slučaja i uredaja koji se koriste. Instrukcije za instalaciju koje cete naci ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korijscenje koje ste dobili za detaljne specifikacije vezane za matičnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obavezno iskligcitve svoje uredaje i svoj kompjuter. Izvucite kabla struju iz stekera da bi sprecii ostecenje uredaja i componenti planta.
• Postavite kompjuterski system na stabilnu povrsinu da bi spreci ili nepravlnu instalaciju usled klimanja.

Instaliranje procesora i ventiladora za procesor

A. Instaliranje Intelovog procesora (preskočite ovaj korak ukoliko matična ploča ima ugraden procesor)

A-1 Pratite sledeca uputstva u zavisosti od specifikaciona vaseg procesora:

Tip A:

Podignite polugu podnożja procesora i metalna preklopna pločica ce se takode podignuti.
