MANUAL DE UTILIZADOR GA8I915P Duo ProA GIGABYTE

• A sequênciaPGA qual a instalaçao feita pode variar conforme o tipo de caixa e os dispositivos usados. As instruções de instalaçao embaixo aplicam-se aos sistemas desktop da GIGABYTE e servem apenas como referencia.
• Consulte o manual do utiliser incluido jintamente com a plac principal para obter as espécificações esta.
• Antes de instalar os dispositos, certificque-se de que estes são compatíveis com os conectores existentes no seu computador.
• Antes de instalar os dispositivos, certifique-se de que os dispositivos estao desligados no seu computador. Retire o cabo de alimentacao da toma de eletrica para evaporar danos ao dispositos e os componentes do systema.
• Coloque o computations sobre uma superficie estável para fazer uma instalação Incorrecta devo a instalidade do mesmo.

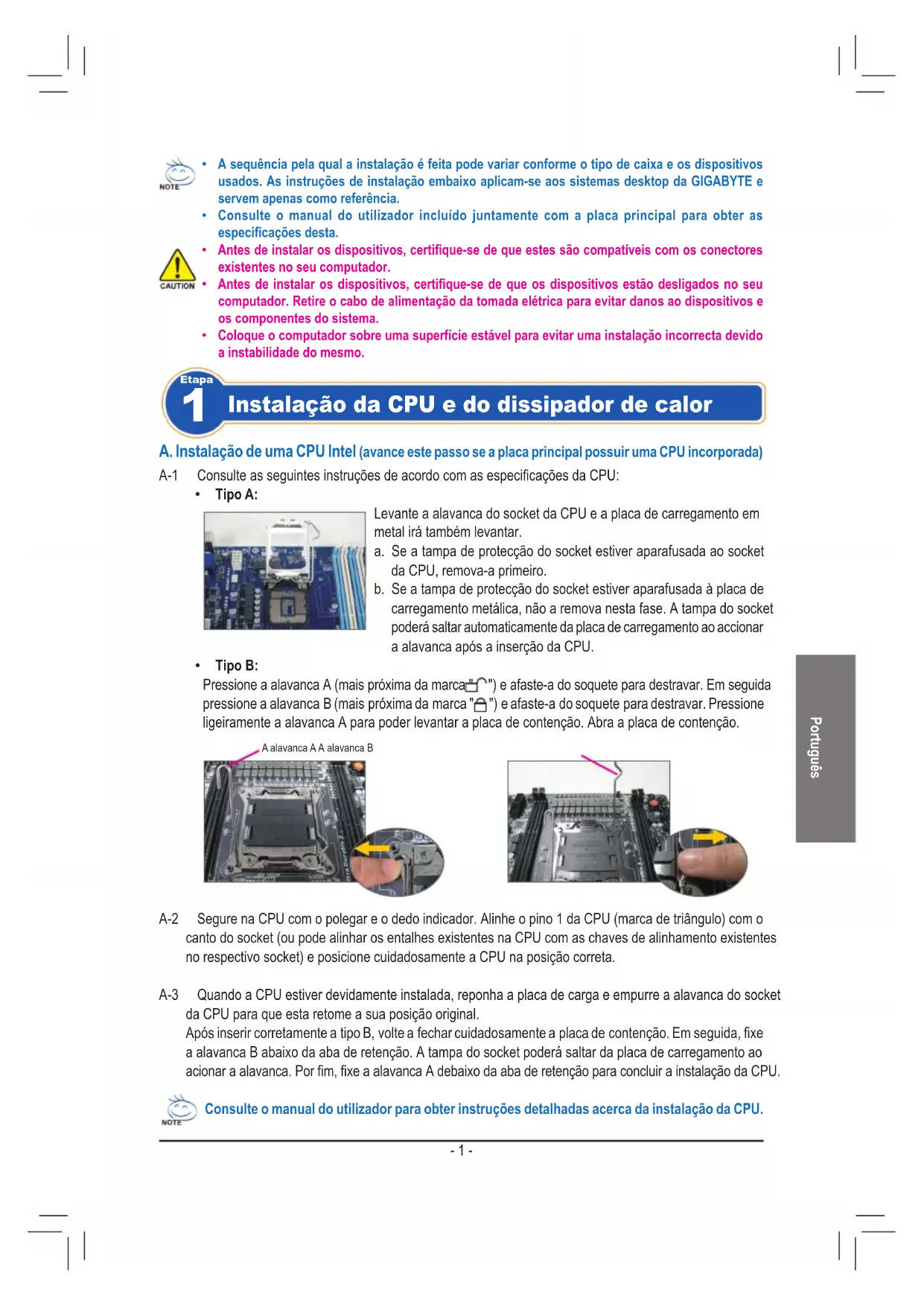

Instalacao da CPU e do dissipador de calor

A. Instalação de uma CPU Intel (avance este passo se aplaça principal possuir uma CPU incorpORA)

A-1 Consulte as segunte instruções de acordo com as espécificações da CPU:

• Tipo A:

a. Se a tampa de proteção do socket estiver aparafusada ao socket da CPU, remove-a primo.
b. Se a tampa de proteção do socket estiver aparafusada àplaça de correamento metalica, não a remove esta fase. A tampa do socket poderá saltar automaticamente daplaça de correamento ao actionar a alavanca antes a inserção da CPU.

• Tipo B:

Pressione a alavanca A (mais proxima da marca") e afaste-a do soque para destravar. Em seguida pressione a alavanca B (mais proxima da marca") e afaste-a do soque para destravar. Pressione ligeiramente a alavanca A para poder levantar a placac de contentao. Abra a placac de contentao.

A-2 Secure na CPU com o polegar e o dedo indicator. Alinne o pino 1 da CPU (marca de triangulo) com o canto do socket (ou pode alinhar os entalhes existentes na CPU com as chaves de alinhamento existentes no respectivo socket) e posicao preocupadosamente a CPU na posicao correta.

A-3 Quando a CPU estiver devidamente instalada, reponha a placacde carga e empurre a alavanca do socket da CPU para que esta retome a sua posicao original.

Apos inserir corretoamente a tipo B, volta a fechar cuidadosamente a placac de contentao. Em seguida, fixe a alavanca B abaixo da aba de retencion. A tampa do socket podera saltar da placac de carregamento ao acontear a alavanca. Por fim, fixe a alavanca A debaixo da aba de retencion para conclusir a instalacao da CPU.

Consulte o manual do'utilizar para obter instruções detalhadas acerca da instalacao da CPU.

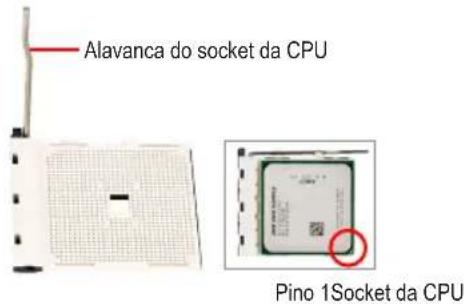

B. Instalação de uma CPU AMD (avance este passo se aplaça principal possuir uma CPU incorpORA)

B-1 Levante completeness a alavanca do socket da CPU. Alinhe o pino 1 da CPU (marca de triangulo) com a marca de triangulo existente no socket da CPU e posicione cuidadosamente a CPU no socket. Certifique-se de que os pinos da CPU ficam bem encaixados nos respectivos orificios.

B-2 Quando a CPU estiver colocada no respectivo socket, coloque um dedo sobre a parte central da CPU ao mesmo tempo que baixa a alavanca do socket e a fixa de forma a esta ficar presa.

• Não force a entrada da CPU no respectivo socket. Se a CPU não estiver positioningada na direção certa não está possível instalá-la. Ajuste a posicao da CPU se tal acontercer.
• NÃO TOQUE nos contatos do socket. Para proteger o socket da CPU, reponha sempre a capa protetora quando a CPU não estiver instalada.

C. Instalação do dissipador de calor da CPU

C-1 Antes de instalar o dissipador de calor da CPU, adicone uma boa camada de massa témica sobre a superficie da CPU. Instaledeois o dissipador de calor (consulte o manual de instalacao do dissipador de calor da sua CPU).
C-2 Ligue o cabo do dissipador de calor da CPU ao conector CPU_FAN existente na placaprincipal de forma a que este possa funcional corretamente para evaporar o sobreaquecimiento da CPU.

Instalacao Da Memória

Tenha em atençao a orientacao do modulo de memoria. Abra as patilhas existentes em ambas as extremidades do socket do modulo de memoria. Coloque o modulo de memoria no socket. Tal como mestrado na imagem a esquerda, Coloque os dedos sobre a extremidade superior do modulo de memoria e exerca pressao para baixo para introduzir o modulo no socket na vertical. As patilhas existentes em ambas as extremidades do socket retomam a sua posicao original emitindo um estalido quando o modulo de memoria estiver devidamente encaixado.

Preparação da caixa e instalação da fonte de alimentação

como referencia oSYSTEMA desktop da GIGABYTE,comece por removeis paineis laterais e a parte superior da caixa para poder instalar a fonte.
entao.Introduza a fonte de alimentacao no local correto no chassis e fixa com a ajuda de parafusos.A instalacao e a posicao da fonte de alimentacao pode variar conforme o tipo de caixautilizada.

Para assegurar a alimentacao doSYSTEMA, recomendamos-lhe que use una fonte de alimentacao de boa qualidade. Se utilizear uma fonte de alimentacao que nao tenha capacidade para fornecer a alimentacao suficiente, o systemapode ficar instavel ou nao consequencesir iniciar-lo

Etapa

4 Instalação Da Placa Principal

Remova o espelho I/O original a partir da parte detrás da caixa e substitua-o能找到 espelho I/O da placaprincipal. Instale a placaprincipal no interior da caixa posicionando-a no respectivo espelho I/O. Alinne os orificios para parafusos existentes na placaprincipal com os orificios correspondentes existentes na caixa. Fixe a placaprincipal no devido lugar com parafusos.

Espelho I/O

Etapa

5 Instalação Da Placa De Expansão

Placa gratica PCI Express

Procure uma ranhura de expansão que suporte a placá e remove a cobertura da ranhura a partir do pailer traseiro da caixa. Depois, introduza a placá de expansão na ranhura. Utilize um parafuso para fixar devidamente o suporte da placá de expansão ao pailer traseiro da caixa.

• Antes de comprar uma placá de expansão, verifique o comprimento da placá para ter a certeza de que esta cabe na caixa.
• Certifique-se de que a placá de expansão está totalmente introduzida na ranhura.

Etapa

6 Instalação De Dispositivos IDE E SATA

Instalacao de uma unidade optica

6-1 Instale as suas unidasoes opticas como, por example, unidade de DVD-ROM e CD-ROM. Remova a tampa do compartmento da unidade de 5,25" a partir da parte da fronte da caixa. Instale a unidade optica no compartmento de 5,25" e fixe-a com parafusos.

6-2 Instale as unidades de disco rigido IDE e SATA. Introduza a unidade de disco rigido num dos compartmentos disponveis e fixe-a com a ajuda de parafusos.

• Um conector IDE da plac principal permite a ligation de um maximo de dois dis positivos IDE. Antes da instalacao, verifie as definições dos jumpers (principal e secundário) do seu dispositos IDE.
• Se tiver mais do que uma unidade de disco rígido instalada, entre na párgina de configuração do BIOS para definir a sequência de arranque das unidades de disco rígido.

Ligação Dos Cabos Aos Conectores Internos

7-1 Ligue os cabos acos conectores internos e acos conectores existentes na placar principal inclindo os conectores IDE/SATA, o conector de audio do painel frontal, o conector USB, os conectores IEEE 1394, etc.
7-2 Ligue o modulo do pailen frontal (varia conforme o design da caixa e pode inclir um LED indicator de alimentacao, de atividade da unidade de disco rigido, altofalantes, botao de reposicao do systema, comutador de alimentacao, etc.) da caixa ao conector respectivo (F PANEL) existente na placar principal.

MSG: mensagem/energia/suspensao em LED
PWR: Energia em LED
PW: Comutatione Energia
SPEAK:Altofalante
HD: Atividade da unidade do disco
rigo em LED
RES:Comutador de reposicao
Cl: Conector de detectao de intrusao no chassis

(Note) A distribuição dos pinos do conector do panel frontal pode variar conforme o Modelo. Consulte o manual do'utilizar incluindo juntamente com a placar principal para mais informações sobre a distribuição dos pinos.

Ligação Dos Periféricos

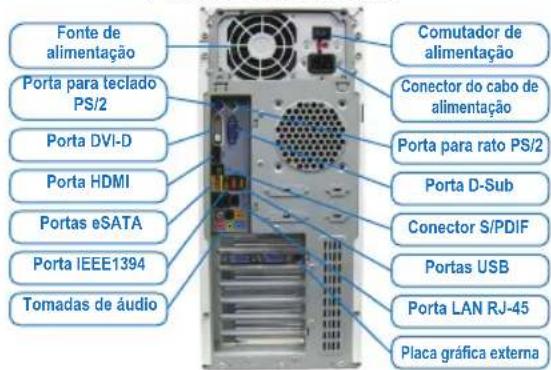

Painel traseiro da caixa

Quando tiver conclusão as etapas acima, ligue os periféricos ao computador como, por exemplo, o teclado, o mouse, o monitor, etc. Depois, ligue a alimentação, procure ao arranque doSYSTEME e instale todo o software necessário.
