Tipo de produto	Placa-mãe
Marca	Gigabyte
Modelo	GA-C847N-S2
Formato	Mini-ITX (17.0 x 17.0 cm)
Soquete CPU	Intel Celeron 847 integrado (soldado)
Chipset	Intel NM70
Memória	2 x DDR3 SO-DIMM, máx. 16 GB, DDR3 1066/1333
Vídeo	DVI-D, HDMI, VGA (D-Sub)
Armazenamento	2 x SATA 6Gb/s
USB	4 x USB 3.0 (painel traseiro), conectores USB 2.0
Rede	Realtek GbE LAN
Áudio	Realtek ALC887, 8 canais HD
Dimensões	17.0 x 17.0 cm
Peso	Aproximadamente 0,4 kg
Alimentação	12V DC-in (adaptador externo)
Consumo	Baixo (TDP CPU 17W)
Funções principais	Processador Intel Celeron 847 integrado, gráficos Intel HD, suporte DDR3, SATA 6Gb/s, USB 3.0
Manutenção e limpeza	Limpar com um pano seco. Evitar qualquer líquido. Verificar a pasta térmica se desmontar o dissipador.
Segurança	Desligar e desconectar antes de qualquer manuseio. Evitar umidade e descargas eletrostáticas.
Peças de reposição e reparabilidade	Bateria CMOS CR2032 substituível. CPU não substituível (soldado). Memória RAM substituível. Reparação recomendada por um profissional.
Informações gerais	Manual disponível em notice-facile.com. Garantia de 2 anos.

Perguntas frequentes - GA-C847N-S2 GIGABYTE

Como instalar a memória RAM?

Alinhe o entalhe do módulo DDR3 SO-DIMM com a chave do slot. Insira o módulo em um ângulo de 30 graus e abaixe-o até que os clipes laterais se prendam. Certifique-se de que o módulo está bem fixado.

Como conectar o painel frontal?

O conector F_PANEL está localizado na parte inferior direita da placa-mãe. Consulte o diagrama no manual: os pinos incluem Power, Reset, LED de atividade do disco rígido, LED de alimentação, alto-falante. Conecte cada fio de acordo com a polaridade indicada.

Que tipo de alimentação usar?

A placa-mãe usa uma fonte externa 12V DC. Conecte o adaptador de energia fornecido (ou compatível) ao conector DC-in. Não use uma fonte ATX padrão.

Como atualizar a BIOS?

Baixe a versão mais recente da BIOS no site da Gigabyte. Copie o arquivo para um pendrive formatado em FAT32. Reinicie e pressione Del para entrar na BIOS. Use a ferramenta Q-Flash para atualizar a BIOS.

Posso substituir o processador?

Não, o processador Intel Celeron 847 é soldado diretamente na placa-mãe. Não é substituível.

Quais sistemas operacionais são suportados?

Esta placa-mãe suporta Windows 7, Windows 8, Windows 10 e várias distribuições Linux. Certifique-se de instalar os drivers apropriados disponíveis no site da Gigabyte.

Como ativar o som surround?

Instale o driver de áudio Realtek. No painel de controle Realtek HD Audio Manager, selecione a configuração de alto-falantes desejada (estéreo, 5.1 ou 7.1). Use as saídas de áudio traseiras para os canais frontais, traseiros e subwoofer.

O que fazer se o computador não ligar?

Verifique primeiro a alimentação (adaptador conectado e ligado). Certifique-se de que a bateria CMOS (CR2032) está funcional. Redefina a BIOS removendo a bateria por 30 segundos. Verifique as conexões dos cabos e a memória.

Como limpar a placa-mãe?

Use um pano macio e seco para remover a poeira. Para áreas de difícil acesso, uma lata de ar comprimido pode ser usada. Evite qualquer contato com líquidos. Se necessário, limpe a pasta térmica com álcool isopropílico.

Onde encontrar o manual do usuário?

O manual está disponível gratuitamente para download em notice-facile.com no formato PDF. Você também pode encontrá-lo no site oficial da Gigabyte na seção de suporte do produto.

MANUAL DE UTILIZADOR GA-C847N-S2 GIGABYTE

• A sequência pela qual a instalação é feita pode variar conforme o tipo de caixa e os dispositivos usados. As instruções de instalação embaixo aplicam-se aos sistemas desktop da GIGABYTE e servem apenas como referência.
• Consulte o manual do utilizador incluído juntamente com a placa principal para obter as especificações desta.
• Antes de instalar os dispositivos, certifique-se de que estes são compatíveis com os conectores existentes no seu computador.
• Antes de instalar os dispositivos, certifique-se de que os dispositivos estão desligados no seu computador. Retire o cabo de alimentação da tomada elétrica para evitar danos ao dispositivos e os componentes do sistema.
• Coloque o computador sobre uma superfície estável para evitar uma instalação incorrecta devido a instabilidade do mesmo.

Instalação da CPU e do dissipador de calor

A. Instalação de uma CPU Intel (avance este passo se a placa principal possuir uma CPU incorporada)

A-1 Consulte as seguintes instruções de acordo com as especificações da CPU:

- Tipo A:

Levante a alavanca do socket da CPU e a placa de carregamento em metal irá também levantar.

a. Se a tampa de protecção do socket estiver aparafusada ao socket da CPU, remova-a primeiro.
b. Se a tampa de protecção do socket estiver aparafusada à placa de carregamento metálica, não a remova nesta fase. A tampa do socket poderá saltar automaticamente da placa de carregamento ao accionar a alavanca após a inserção da CPU.

- Tipo B:

Pressione a alavanca A (mais próxima da marca "☐") e afaste-a do soquete para destravar. Em seguida pressione a alavanca B (mais próxima da marca "☐") e afaste-a do soquete para destravar. Pressione ligeiramente a alavanca A para poder levantar a placa de contenção. Abra a placa de contenção.

A-2 Segure na CPU com o polegar e o dedo indicador. Alinhe o pino 1 da CPU (marca de triângulo) com o canto do socket (ou pode alinhar os entalhes existentes na CPU com as chaves de alinhamento existentes no respectivo socket) e posicione cuidadosamente a CPU na posição correta.

A-3 Quando a CPU estiver devidamente instalada, reponha a placa de carga e empurre a alavanca do socket da CPU para que esta retome a sua posição original.

Após inserir corretamente a tipo B, volte a fechar cuidadosamente a placa de contenção. Em seguida, fixe a alavanca B abaixo da aba de retenção. A tampa do socket poderá saltar da placa de carregamento ao acionar a alavanca. Por fim, fixe a alavanca A debaixo da aba de retenção para concluir a instalação da CPU.

Consulte o manual do utilizador para obter instruções detalhadas acerca da instalação da CPU.

B. Instalação de uma CPU AMD (avance este passo se a placa principal possuir uma CPU incorporada)

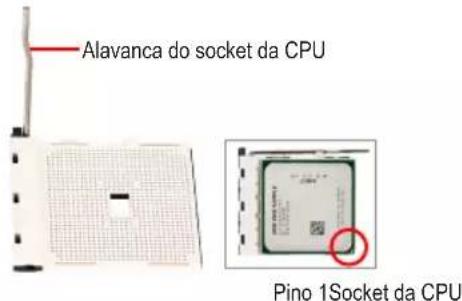

B-1 Levante completamente a alavanca do socket da CPU. Alinhe o pino 1 da CPU (marca de triângulo) com a marca de triângulo existente no socket da CPU e posicione cuidadosamente a CPU no socket. Certifique-se de que os pinos da CPU ficam bem encaixados nos respectivos orifícios.

B-2 Quando a CPU estiver colocada no respectivo socket, coloque um dedo sobre a parte central da CPU ao mesmo tempo que baixa a alavanca do socket e a fixa de forma a esta ficar presa.

• Não force a entrada da CPU no respectivo socket. Se a CPU não estiver posicionada na direção certa não será possível instalá-la. Ajuste a posição da CPU se tal acontecer.
• NÃO TOQUE nos contatos do socket. Para proteger o socket da CPU, reponha sempre a capa protetora quando a CPU não estiver instalada.

C. Instalação do dissipador de calor da CPU

C-1 Antes de instalar o dissipador de calor da CPU, adicione uma fina camada de massa térmica sobre a superfície da CPU. Instale depois o dissipador de calor (consulte o manual de instalação do dissipador de calor da sua CPU).
C-2 Ligue o cabo do dissipador de calor da CPU ao conector CPU_FAN existente na placa principal de forma a que este possa funcionar corretamente para evitar o sobreaquecimento da CPU.

Instalação Da Memória

Tenha em atenção a orientação do módulo de memória. Abra as patilhas existentes em ambas as extremidades do socket do módulo de memória. Coloque o módulo de memória no socket. Tal como mostrado na imagem à esquerda, coloque os dedos sobre a extremidade superior do módulo de memória e exerça pressão para baixo para introduzir o módulo no socket na vertical. As patilhas existentes em ambas as extremidades do socket retomam a sua posição original emitindo um estalido quando o módulo de memória estiver devidamente encaixado.

Preparação da caixa e instalação da fonte de alimentação

Tendo como referência o sistema desktop da GIGABYTE, comece por remover ambos os painéis laterais e a parte superior da caixa para poder instalar a fonte de alimentação. Introduza a fonte de alimentação no local correcto no chassis e fixe-a com a ajuda de parafusos. A instalação e a posição da fonte de alimentação pode variar conforme o tipo de caixa utilizada.

Para assegurar a alimentação do sistema, recomendamos-lhe que use uma fonte de alimentação de boa qualidade. Se utilizar uma fonte de alimentação que não tenha capacidade para fornecer a alimentação suficiente, o sistema pode ficar instável ou não conseguir iniciar-lo

Etapa 4

Instalação Da Placa Principal

Remova o espelho I/O original a partir da parte detrás da caixa e substitua-o pelo espelho I/O da placa principal. Instale a placa principal no interior da caixa posicionando-a no respectivo espelho I/O. Alinhe os orifícios para parafusos existentes na placa principal com os orifícios correspondentes existentes na caixa. Fixe a placa principal no devido lugar com parafusos.

Espelho I/O

Etapa 5

Instalação Da Placa De Expansão

Procure uma ranhura de expansão que suporte a placa e remova a cobertura da ranhura a partir do painel traseiro da caixa. Depois, introduza a placa de expansão na ranhura. Utilize um parafuso para fixar devidamente o suporte da placa de expansão ao painel traseiro da caixa.

• Antes de comprar uma placa de expansão, verifique o comprimento da placa para ter a certeza de que esta cabe na caixa.
• Certifique-se de que a placa de expansão está totalmente introduzida na ranhura.

Etapa 6

Instalação De Dispositivos IDE E SATA

Instalação de uma unidade óptica

6-1 Instale as suas unidades ópticas como, por exemplo, unidade de DVD-ROM e CD-ROM. Remova a tampa do compartimento da unidade de 5,25" a partir da parte da frente da caixa. Instale a unidade óptica no compartimento de 5,25" e fixe-a com parafusos.

6-2 Instale as unidades de disco rígido IDE e SATA. Introduza a unidade de disco rígido num dos compartimentos disponíveis e fixe-a com a ajuda de parafusos.

Instalação de uma unidade de disco rígido

• Um conector IDE da placa principal permite a ligação de um máximo de dois dis positivos IDE. Antes da instalação, verifique as definições dos jumpers (principal e secundário) do seus dispositivos IDE.
• Se tiver mais do que uma unidade de disco rígido instalada, entre na página de configuração do BIOS para definir a sequência de arranque das unidades de disco rígido.

Ligação Dos Cabos Aos Conectores Internos

7-1 Ligue os cabos aos conectores internos e aos conectores existentes na placa principal incluindo os conectores IDE/SATA, o conector de áudio do painel frontal, o conector USB, os conectores IEEE 1394, etc.
7-2 Ligue o módulo do painel frontal (varia conforme o design da caixa e pode incluir um LED indicador de alimentação, de atividade da unidade de disco rígido, altofalantes, botão de reposição do sistema, comutador de alimentação, etc.) da caixa ao conector respectivo (F_PANEL) existente na placa principal.

Conector do painel frontal
Distribuição dos pinos A: Distribuição dos pinos B:

MSG: mensagem/energia/suspensão em LED

PWR: Energia em LED

PW: Comutação de Energia

SPEAK: Altofalante

HD: Atividade da unidade do disco rígido em LED

RES: Comutador de reposição

CI: Conector de detecção de intrusão no chassis

(Note) A distribuição dos pinos do conector do panel frontal pode variar conforme o modelo. Consulte o manual do utilizador incluído juntamente com a placa principal para mais informações sobre a distribuição dos pinos.

Ligação Dos Periféricos

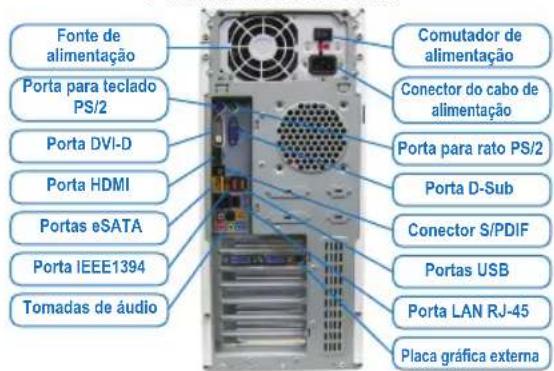

Painel traseiro da caixa

Quando tiver concluído as etapas acima, ligue os periféricos ao computador como, por exemplo, o teclado, o mouse, o monitor, etc. Depois, ligue a alimentação, proceda ao arranque do sistema e instale todo o software necessário.
