HASZNÁLATI ÚTMUTATÓ GA-C847N-S2 GIGABYTE

• A telepítési műveletek sorrendje eltérhet a háztípus és a felhasznált eszközök függvényében. Az alábbi telepítési utasítások a GIGABYTE asztali rendszerekre érvényesek, és csupán hivatkozási alapként szolgálnak.
• Az alaplapra vonatkozó részletesebb információkért olvassa el a csatolt felhasználói kézikönyvet.
• Az eszközök telepítése előtt győződjön meg arról, hogy azok kompatibilisek a számítógépen levő csatlakozókkal.
• Az eszközök telepítése előtt kikapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábel dugaszát a fali aljzatból, hogy megóvja az eszközöket és a rendszer összetevőit a meghibásodástól.
• A számítógépet stabil felületre állítsa, hogy elkerülje a rázkódás miatti helytelen teleptést.

Processzor És Processzorhűtő Beszerelése

A. Intel CPU beszerelése (Hagyja ki ezt a lépést, ha az alaplapon beépített processzor van)

A-1 A CPU műszaki adatai alapján tekintse meg az alábbi utasításokat:

• “A” típus:

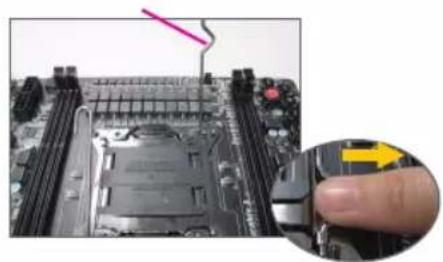

Emelje fel a CPU-foglalat rögzítő karját, és vele együtt felemelkedik a fém tartólemez.

a. Ha a CPU-foglalon védőlap található, távolítsa el.
b. Ha a foglalat védőborítása a fém tartólemezhez van rögzítve, még ne távolítsa el. A foglalat fedele magától lepattanhat a tartólemezról, amikor a kart rögzíti, miután behelyezte a CPU-t.

• "B" típus:

Az "A" jelü kart (a "☐" jelölés közelében) nyomja lefelé és a foglalattal ellentétes irányba a kioldásához. A "B" jelü kart (a "☐" jelölés közelében) pedig nyomja lefelé és a foglalattal ellentétes irányba a felemeléséhez. Óvatosan nyomja le az "A" jelü kart, hogy felemelkedhessen a tartólemez. Nyissa fel a tartólemezt.

Az "A" jelü kart Az "B" jelü kart

A-2 Hüvelykujjával és mutatóujjával tartsa a CPU-t. Illessze egymáshoz a processzor első tú jelzését (háromszög) a processzor foglalat első tú sarkával (vagy illessze össze a processzor bevágásait a foglalat összeillesztő kulcsaival), majd óvatosan helyezze a processzort a foglalatba.

A-3 A processzor behelyezése után helyezze vissza a tartólemezt, majd nyomja vissza a processzor emelőkarját záró állásba.

Amint megfelelően beszerelte az "B" típus, óvatosan helyezze vissza a tartólemezt. Ezután rögzítse a "B" rögzítőkart hajtsa a tartófül alá. A foglalat fedele lepattanhat a tartólemezről, amikor a kart rögzíti. Végül rögzítse az "A" rögzítőkart a tartófül alá a CPU beszerelésének befejezéséhez.

A CPU beszerelésével kapcsolatos további részletekért forduljon a használati útmutatóhoz.

B. AMD CPU beszerelése (Hagyja ki ezt a lépést, ha az alaplapon beépített processzor van)

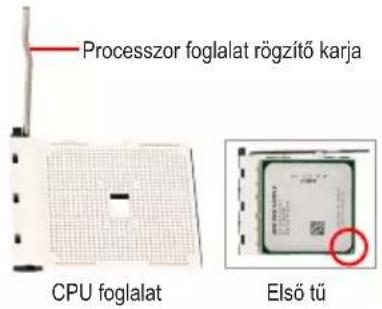

B-1 Emelje meg teljesen a processzor foglalatának rögzítő karját. Illessze egymáshoz a processzor első tűjét (kis háromszögű jelzés) a processzor foglalaton levő háromszögű jelzéssel, majd óvatosan helyezze a processzort a foglalatba. Győződjön meg arról, hogy a processzor tűi tökéletesen illeszkednek a nyilásokba.

B-2 A processzornak foglalatba helyezése után nyomja rá az egyik ujját a processzor közepére, engedje le a foglalat rögzítő karját, majd akassza be teljesen rögzített állásba.

Processzor foglalat rögzítő karja CPU foglalat Első tű

• Ne eröltesse a processzort, amikor a foglalatba helyezi. A processzor csak egyféleképpen helyezhető be a foglalatba. Ha a processzor irányítása nem megfelelő, állítson rajta.
• NE érintse meg a foglalat érintkezőit! A CPU-foglalat védőborítását mindig helyezze vissza, ha a CPU-t kiveszi a foglalatból.

C. Processzorhütő beszerelése

C-1 A processzorhűtő beszerelése előtt a processzor felületére kenjen egy vékony réteg hőnyelő pasztát. Ezután szerelje be a hűtöt (lásd a processzorhűtő beszerelési kézikönyvét).
C-2 Csatlakoztassa a processzorhütő tápkábelét az alaplapon levő CPU_FAN csatlakozóhoz úgy, hogy a hűtő megfelelően működhessen, megakadályozva a processzor túlmelegedését.

Memória Beszerelése

Figyelje meg a memóriamodul tagolását. Húzza szét a memória foglalat két végén levő rögzítőket. Helyezze a memóriamodult a foglalatba. A balra levő ábrán látható módon helyezze ujjait a memóriamodul felső élére, és függőlegesen nyomja be a memóriamodult a foglalatba. Miután a memóriamodul helyére kerül a foglalatban, a foglalat két végén levő rögzítők bekattannak helyükre.

A Ház Előkészítése a És Táp Beszerelése

A GIGAL oldallap megfele

BYTE asztali rendszer példáját követve először távolítsa el a ház mindkét át és a fedelét, hogy beszerelje a tápot. Helyezze a tápegységet a ő helyre a számítógépházban és rögzítse csavarokkal. A táp beszerelése és elhelyezése eltérhet az ábrán bemutatott példától.

A rendszer megfelelő tápellátása érdekében javasoljuk, hogy jó minőségű tápegységet használjon. Ha olyan tápot szerel be, amely nem képes megfelelő áramot szolgáltatni, a rendszer instabillá válik vagy nem indul be.

Lépés

4 Az Alaplap Beszerelése

Vegye le a ház hátulján levő eredeti I/O védőlapot, és helyette az alaplap I/O védőlapját helyezze be. Helyezze a házba az alaplapot úgy, hogy az I/O védőlaphoz illeszti azt. Illessze egymáshoz a rögzítő csavaroknak szánt nyílásokat a dobozon levő megfelelő nyílásokhoz. Csavarokkal rögzítse az alaplapot.

I/O port fedőlemez

Lépés

5 Bővítőkártya Beszerelése

Keresse meg azt a bővítő foglalatot, amelyet a kártyának tartottak fenn, majd távolítsa el a foglalat védőlapját a ház hátuljáról. Helyezze be a bővítőkártyát a foglalatba. Rögzítse a bővítőkártya fémtartóját a számítógépház hátlapjához egy csavarral.

• Bővítőkártya beszerzése előtt ellenőrizze a kártya hosszúságát, hogy befér-e a számítógépházba.
  CAUTION
• Győződjön meg arról, hogy a bővítőkártyát teljesen belenyomta a foglalatba.

Lépés

6 IDE És SATA Eszközök Beszerelése

Optikai meghajtó beszerelése

6-1 Szerelje be az optikai – pl. DVD-ROM vagy CD-ROM – meghajtókat.

Távolítsa el az 5,25"-es bővítőhely fedelét a ház elülső részéről. Szerelje be az optikai meghajtót az 5,25"-es bővítőhelyre és csavarokkal rögzítse azt.

Merevlemez beszerelése

6-2 Szerelje be az IDE és SATA merevlemezeket.

Szerelje be a merevlemezeket a házban levő bővítőhelyre és csavarokkal rögzítse azokat.

• Az alaplap egyetlen IDE csatlakozójához maximum két IDE eszköz csatlakoztatható. A beszerelés előtt ellenőrizze az IDE eszközök jumper-beállítását (Master és Slave).
• Ha több merevlemezt szerel be, lépjen a rendszer BIOS-beállításokba, hogy beállítsa az indítási sorrendet.

Lépés 7

A kábelek csatlakoztatása a belső csatlakozókhoz

7-1 Csatlakoztassa a kábeleket az alaplapon levő belső csatlakozókhoz és foglalatokhoz, beleértve az IDE/SATA csatlakozókat, az elülső panelen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb.
7-2 Csatlakoztassa a ház elülső paneljének modulját (a ház formatervezésétől függ, és a „bekapcsolva” kijelzőt, a merevlemez tevékenység kijelzőt, hangszórókat, újraindító kapcsolót, be-/kikapcsolót stb. tartalmazza) az alaplapon levő elülső panel csatlakozójához (F_PANEL).

Elülső panel csatlakozója

„A” érintkező-kiosztás: „B” érintkező-kiosztás:

MSG: Üzenet/Bekapcsolt állapot/ Alvás LED PWR: Bekapcsolt állapot LED PW: Be-/kikapcsoló SPEAK: Hangszóró HD: Merevlemez tevékenység LED RES: Újraindító kapcsoló CI: Készülékház behatolásjelző csatlakozó
(Megjegyzés) Az előlapi csatlakozó érintkező-kiosztása típusonként eltérhet. A tényleges érintkező-kiosztást illetően tekintse meg az alaplap kézikönyvét.

Lépés 8

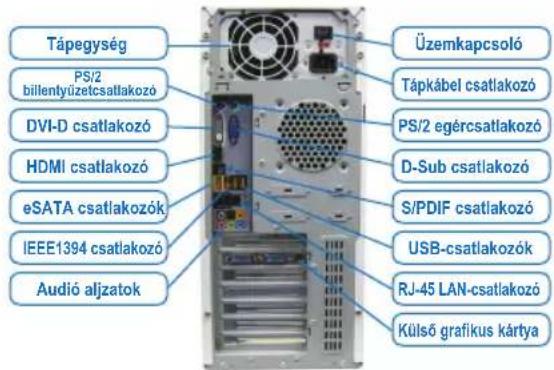

A tartozékok csatlakoztatása

Készülékház hátlapja

Tápegység PS/2 billentyüzetcsatlakozó DVI-D csatlakozó HDMI csatlakozó eSATA csatlakozók IEEE1394 csatlakozó Audió aljzatok Üzemkapcsoló Tápkábel csatlakozó PS/2 egércsatlakozó D-Sub csatlakozó S/PDIF csatlakozó USB-csatlakozók RJ-45 LAN-csatlakozó Külső grafikus kártya

A fenti lépések végrehajtása után csatlakoztassa a periférikus eszközöket a számítógéphez: a billentyűzetet, egeret, monitort stb. Ezután csatlakoztassa a tápot, kapcsolja be a rendszert, és telepítse a szükséges szoftvereket.
