GA-C847N-S2 - Дънна платка GIGABYTE - Безплатно ръководство за потребителя

Тип на продукт	Дънна платка
Марка	Gigabyte
Модел	GA-C847N-S2
Формат	Mini-ITX (17.0 x 17.0 cm)
CPU сокет	Вграден Intel Celeron 847 (запоен)
Чипсет	Intel NM70
Памет	2 x DDR3 SO-DIMM, макс. 16 GB, DDR3 1066/1333
Дисплей	DVI-D, HDMI, VGA (D-Sub)
Съхранение	2 x SATA 6Gb/s
USB	4 x USB 3.0 (заден панел), USB 2.0 конектори
Мрежа	Realtek GbE LAN
Аудио	Realtek ALC887, 8-канален HD
Размери	17.0 x 17.0 cm
Тегло	Около 0.4 kg
Захранване	12V DC-in (външен адаптер)
Консумация	Ниска (TDP на CPU 17W)
Основни функции	Вграден процесор Intel Celeron 847, графика Intel HD, поддръжка на DDR3, SATA 6Gb/s, USB 3.0
Поддръжка и почистване	Почиствайте със суха кърпа. Избягвайте всяка течност. Проверете термичната паста при демонтаж на радиатора.
Безопасност	Изключете и извадете щепсела преди всяка манипулация. Избягвайте влага и електростатични разряди.
Резервни части и ремонтопригодност	Сменяема CMOS батерия CR2032. CPU не е сменяем (запоен). RAM паметта е сменяема. Препоръчително е ремонт от професионалист.
Обща информация	Ръководството е достъпно на notice-facile.com. Гаранция 2 години.

Често задавани въпроси - GA-C847N-S2 GIGABYTE

Как да инсталирам RAM паметта?

Подравнете прореза на DDR3 SO-DIMM модула с ключа на слота. Поставете модула под ъгъл от 30 градуса, след което го натиснете надолу, докато страничните скоби щракнат. Уверете се, че модулът е добре закрепен.

Как да свържа предния панел?

Конекторът F_PANEL се намира долу вдясно на дънната платка. Вижте схемата в ръководството: пиновете включват Power, Reset, LED за активност на твърдия диск, LED за захранване, говорител. Свържете всеки проводник според указаната полярност.

Какъв тип захранване да използвам?

Дънната платка използва външно захранване 12V DC. Свържете предоставения (или съвместим) захранващ адаптер към DC-in конектора. Не използвайте стандартно ATX захранване.

Как да актуализирам BIOS?

Изтеглете последната версия на BIOS от сайта на Gigabyte. Копирайте файла на USB флашка, форматирана в FAT32. Рестартирайте и натиснете Del, за да влезете в BIOS. Използвайте инструмента Q-Flash, за да флашнете BIOS.

Мога ли да заменя процесора?

Не, процесорът Intel Celeron 847 е запоен директно на дънната платка. Той не е сменяем.

Кои операционни системи се поддържат?

Тази дънна платка поддържа Windows 7, Windows 8, Windows 10 и различни дистрибуции на Linux. Уверете се, че инсталирате подходящите драйвери, достъпни на сайта на Gigabyte.

Как да активирам съраунд звука?

Инсталирайте Realtek аудио драйвера. В контролния панел на Realtek HD Audio Manager изберете желаната конфигурация на говорителите (стерео, 5.1 или 7.1). Използвайте задните аудио жак за предни, задни канали и субуфер.

Какво да направя, ако компютърът не стартира?

Първо проверете захранването (адаптерът е включен и захранван). Уверете се, че CMOS батерията (CR2032) е работеща. Нулирайте BIOS, като извадите батерията за 30 секунди. Проверете връзките на кабелите и паметта.

Как да почистя дънната платка?

Използвайте мека и суха кърпа за отстраняване на прах. За труднодостъпни места може да използвате кутия с compressed air. Избягвайте контакт с течности. Ако е необходимо, почистете термичната паста с изопропилов алкохол.

Къде мога да намеря ръководството за потребителя?

Ръководството е достъпно безплатно за изтегляне от notice-facile.com във формат PDF. Можете да го намерите и на официалния сайт на Gigabyte в секцията за поддръжка на продукта.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GA-C847N-S2 GIGABYTE

• Последователността при инсталиране може да се различава в зависимост от това какви устройства се използват. Инструкциите за инсталация по-долу се отнасят до компютърни системи GIGABYTE и са само за справка.
• Погледнете ръководството за употреба за повече информация относно техническите характеристики на дънната платка.
• Преди да инсталирате устройствата, уверете се, че те са съвместими с конекторите на Вашия компютър.
• Преди да инсталирате устройствата, изключете тях и компютъра. Изключете захранването, за да не повредите устройствата и компонентите на системата.
• Поставете компютърната система на стабилна повърхност, за да избегнете неправилна инсталация поради вибрации.

Инсталиране На Процесор И Вентилатор

A. Инсталиране на процесор Intel (пропуснете тази стъпка ако дънната платка има вграден микропроцесор)

A-1 Вижте следните инструкции, въз основа на техническите характеристики на Вашия процесор:

- Тип А:

Повдигнете лоста за гнездото на процесора и металлата пластина също ще се повдигне.

a. Ако защитния капак на гнездото е прикрепен към гнездото на процесора, първо отстранете капака.
b. Ако защитният капак на гнездото е здарво закрепено към металната пластина, не останявайте на този етап. Капачето може да падне от пластината автоматично при повторното използване на лоста след като процесорът е поставен.

- Тип В:

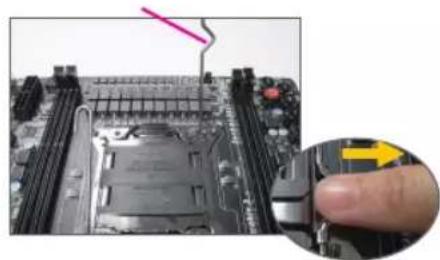

Натиснете лост А (най-близо до маркировката " ) надолу и далеч от гнездото, за да го освободите. Натиснете лост Б (най-близо до маркировката " ) надолу и далеч от гнездото, за да го повдигнете. Внимателно натиснете лост А, за да позволите на пластината да се повдигне. Отворете пластината.

A-2 Дръжте микропроцесора с палец и показалец. Подравнете маркировката на щифт 1 на процесора (триъгълник) с щифта в единия ъгъл на гнездото (или подравнете жлебовете на процесора със зъбчетата на гнездото) и внимателно поставете процесора на мястото му.

A-3 След като процесорът е правилно инсталиран, поставете обратно металната плоскост и натиснете обратно лостчето на гнездото на процесора в заключено положение.

Щом процесорът тип В бъде правилно инсталиран, внимателно поставете обратно пластината. След това закрепете лост Б под предпазителя за задържане. Капакът на гнездото може да изхвърчи от пластината по време на използване на лоста. Накрая, закрепете лост А под предпазителя му за задържане, за да завършите инсталацията на процесора.

За подробна информация относно инсталирането на процесор вижте ръководството на потребителя.

В. Инсталиране на процесор AMD (пропуснете тази стъпка ако дънната платка има вграден микропроцесор)

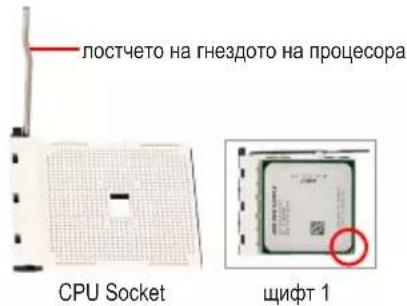

B-1 Повдигнете докрай лостчето на гнездото на процесора. Подравнете щифт 1 на процесора (малко триъгълниче) с триъгълничето в гнездото на процесора и внимателно поставете процесора в гнездото. Уверете се, че щифтчетата на процесора пасват идеално в дупките.

B-2 След като сте поставили процесора в гнездото, поставете пръста си в средата на процесора и свалете лостчето на гнездото като го поставите в заключено положение.

• Не използвайте сила, когато поставяте процесора в гнездото. Процесорът не влиза ако не е поставен правилно. В случай, че процесорът не влиза, променете положението му.
• НЕ докосвайте контактите на гнездото. За да защитите гнездото на микропроцесора, винаги поставяйте предпазното капаче, когато няма инсталиран микропроцесор.

С. Инсталиране на вентилатора на процесора

C-1 Преди да инсталирате вентилатора, намажете повърхността на процесора с тънък слой термопроводяща паста. След това инсталирайте вентилатора (вижте ръководството на вентилатора).
C-2 Свържете кабела на вентилатора с конектора на дънната платка, така че вентилаторът да функционира правилно и да предпазва процесора от прегряване.

Инсталиране На Модули Памет

Обърнете внимание на положението на платките памет. Разтворете придържащите щипки от двете страни на гнездото за паметта. Поставете платката памет в гнездото. Както е показано на изображението вляво, поставете пръстите си върху паметта, натиснете и я вкарайте вертикално в гнездото. Щипките от двете страни на гнездото ще щракнат, когато бъде инсталирана правилно.

Подготовка На Шасито И Инсталиране На Захранването

Използвайте примера с GIGABYTE за ориентир. Първо отстранете двете страни и капака на шасито, за да инсталирате захранването. Поставете зарядното устройство на правилното място в кутията и закрепете с болтове. Инсталирането и положението на захранването може да се различава за различните модели шасита.

За да се уверите, че захранването на системата е достатъчно, препоръчваме Ви да използвате висококачествено захранване. Ако използвате захранване, което не може да достави необходимата енергия, това може да доведе до нестабилна система или система, която не може да се стартира.

Стъпка 4

Инсталиране На Дънна Платка

Махнете оригиналната I/O защита от задната страна и поставете на нейно място I/O защитата от комплекта на дънната платка. Поставете дънната платка в шасито, като я позиционирате в I/O защитата. Подравнете отворите за болтове на дънната платка със съответните отвори на шасито. Прикрепете дънната платка с помощта на болтове.

I/O защита

Стъпка 5

Инсталиране На Допълнителна Карта

Намерете слота за допълнителни устройства, който поддържа картата Ви и махнете капака от задния панел на шасито. Поставете допълнителната карта в слота. Прикрепете скобата на допълнителната карта към задния панел на шасито с помощта на болт.

Графична карта PCI Express

• Преди да закупите допълнителна карта, проверете дължината на картата. Уверете се, че тя е подходяща.
  • Уверете се, че допълнителната карта е правилно пъхната в слота.

Стъпка 6

Инсталиране На IDE И SATA Устройства

Отстранете 5.25" капака от предната страна на шасито. Поставете оптичното устройство в 5.25" отвора и го закрепете с болтове.

Инсталиране на оптично устройство

Инсталирайте харддиска в отделението за харддиск в шасито и го прикрепете с болтове.

Инсталиране на харддиск

• С един IDE конектор на дънната платка могат да се свържат до две IDE устройства. Преди инсталация, проверете настройките на джъмперите (главен и второстепенен) на Вашите IDE устройства.
• Ако е инсталиран повече от един харддиск, влезте в настройките на BIOS, за да изберете последователността за стартиране на харддисковете.

Свързване На Кабели С Вътрешните Конектори

7-1 Свържете кабелите с вътрешните конектори и зъбците на дънната платка, включително IDE/SATA конектори и звуковите, USB, IEEE 1394 конектори на предния панел и т.н..
7-2 Свържете предния модул (различен в зависимост от дизайна на шасито и съдържащ индикатор за захранването, индикатор за работата на харддиска, високоговорители, бутон за рестартиране, бутон за включване и т.н.) на шасито с конектора на предния панел (F_PANEL) на дънната платка.

Колектор на предния панел
Назначение на пинове A: Назначение на пинове B:

MSG: Съобщение/Вкл. и изкл./ индикатор за режим sleep

PWR: Индикатор за вкл. и изкл.

PW: Бутон за захранване

SPEAK: Високоговорител

HD: Индикатор за работата на харддиска

RES: Бутон за рестартиране

Cl: Конектор за сигнализация за отворена кутия

(Забележка) Назначенията на пиновете на предния панел могат да се различават при различните модели. Вижте ръководството на потребителя на дънната платка за валидните назначения.

Свързване На Периферни Устройства

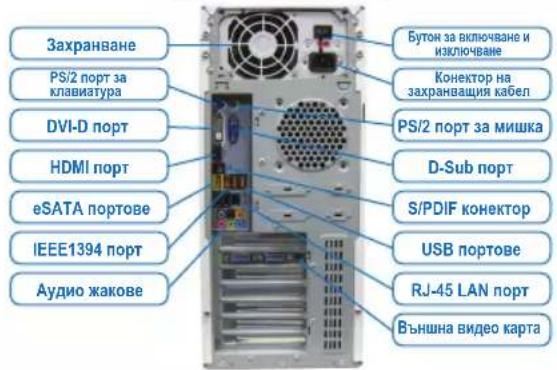

Заден панел на корпуса

Когато приключите със стъпките по-горе, свържете периферни устройства с компютъра, като например, клавиатура, мишка, монитор и др. После включете системата в електрическата мрежа и инсталирайте необходимият софтуер.
