РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GA-C847N-S2 GIGABYTE

• Последовательность установки компонентов может зависеть от типа корпуса и устанавливаемых устройств. Приведенные ниже инструкции по установке относятся к настольным компьютерам GIGABYTE и предназначены только для справки.
• Спецификации вашей системной платы приведены в Руководстве по использованию платы.
  • Перед началом установки убедитесь, что разъемы устанавливаемых устройств соответствуют разъемам системной платы и корпуса.
• Перед началом установки выключите устройства и компьютер. Отключите провод питания от розетки сети питания. В противном случае имеется вероятность повреждения подключаемых устройств и компонентов компьютера.
• Устанавливайте компьютер на твердую и устойчивую поверхность, поскольку качание и тряска могут привести к неправильной установке.

Установка процессора и теилоотвода процессора

A. Установка процессора Intel (пропустите эту итерацию, если на системной плате установлен встроенный ЦП)

A-1 Обратитесь к инструкции, составленной в соответствии со спецификацией процессора:

- Тип А:

Поднимите рычаг и металлическую пластину, фиксирующие процессор в разъеме

а. Если на процессорном разъеме установлена защитная крышка, перед выполнением последующих операций удалите ее.
b. Если на металлической пластине процессорного разъема установлена защитная крышка, не удаляйте ее на данном этапе. Крышка процессорного разъема будет удалена автоматически после установки процессора в разъем и фиксации рычага.

- Тип В:

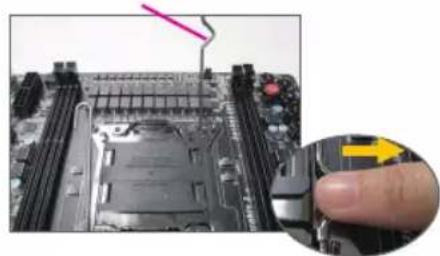

Нажмите на рычаг А (ближайший к маркировке ☐) вниз и в сторону от процессорного разъёма, чтобы освободить его. Далее нажмите на рычаг В (ближайший к маркировке ☐) вниз и в сторону от процессорного разъёма, чтобы освободить его, затем поднимите его. Аккуратно надавите на рычаг А, чтобы приподнять прижимную рамку. Откиньте прижимную рамку.

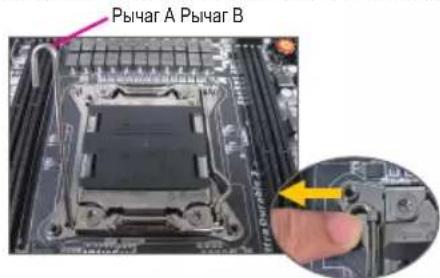

Рычаг A Рычаг B

A-2 Возьмите процессор большим и указательным пальцами, совместите 1-й контакт процессора с маркировкой в виде золотистого треугольника с 1-м контактом на разъеме (или совместите выемки на процессоре с выступами на разъеме) и аккуратно вставьте процессор в разъем.

A-3 Убедившись, что процессор установлен правильно, опустите прижимную рамку, а затем рычаг крепления процессора.

После того как процессор в исполнении тип В правильно установлен аккуратно верните прижимную рамку в прежнее положение. Закройте рычаг В и заведите его под фиксирующее крепление. Защитная крышка разъёма может самопроизвольно открепиться от прижимной рамки в процессе фиксации рычага. Теперь, закройте рычаг А и заведите его под фиксирующее крепление для завершения установки процессора.

Подробная инструкция по установке ЦП размещена в соответствующем разделе Руководства пользователя.

В. Установка процессора AMD (пропустите эту итерацию, если на системной плате установлен встроенный ЦП)

В-1 Поднимите рычаг процессорного разъема вверх по упора. Совместите 1-й контакт процессора с маркировкой в виде маленького треугольника с треугольником на процессорном разъеме и аккуратно вставьте процессор в разъем. Убедитесь, что контактные штырьки процессора надежно вошли в отверстия разъема.

В-2 Установив процессор в разъем, нажмите пальцем на середину процессора, опустите рычаг и зафиксируйте его в крайнем нижнем положении.

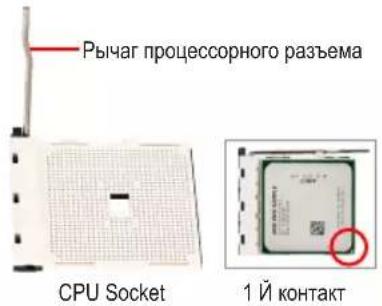

Рычаг процессорного разъема CPU Socket 1 й контакт

• При установке процессора в разъем не прикладывайте к нему больших усилий. При неправильной ориентации процессор не войдет в разъем. В таком случае измените ориентацию процессора.
• НЕ КАСАИТЕСЬ контактов процессорного разъема! Когда процессор не установлен, для защиты контактов процессорного разъема всегда устанавливайте на прижимную рамку защитную крышку.

С. Установка теплоотвода процессора

C-1 Перед установкой теплоотвода нанесите на поверхность процессора тонкий слой термопасты. После этого установите теплоотвод (за инструкциями по установке обратитесь к Руководству по установке теплоотвода).
C-2 Подключите про вод питания теплоотвода к разъему CPU_FAN на системной плате. Это обеспечит правильную работу теплоотвода и позволит предотвратить перегрев процессора.

Установка модулей памяти

Расположите модуль ОЗУ должным образом. Освободите DIMM-разъем от фиксаторов и установите модуль памяти в разъём. Нажимая пальцами на верхний край модуля, как показано на рисунке слева, вставьте его вертикально в разъём. Когда модуль памяти войдёт в разъём до упора, фиксаторы надежно зафиксируют его в разъеме.

Подготовка корпуса и установка блока питания

Рассмотрим в качестве примера корпус GIGABYTE. Чтобы установить в корпус блок питания, снимите боковые стенки и верхнюю крышку корпуса. Установите блок питания в соответствующий отсек и закрепите его на месте с помощью винтов. Порядок установки и размещение блока питания для различных корпусов могут различаться.

Чтобы обеспечить подачу достаточного питания на все компоненты компьютера, рекомендуется использовать высококачественный и мощный блок питания. Если мощность блока питания недостаточна, компьютер будет работать нестабильно или не сможет загрузиться.

war 4

Установка системной платы

Снимите заглушку разъемов ввода/вывода на задней панели корпуса и установите на ее место панель разъемов ввода/вывода из комплекта поставки системной платы. Установите системную плату в корпусе, совместив разъемы на задней панели системной плате с отверстиями на панели ввода/вывода. Совместите крепежные отверстия системной платы с соответствующими отверстиями корпуса. Закрепите системную плату в корпусе ПК с помощью винтов.

Заглушка разъемов ввода/вывода

war 5

Установка платы расширения

Графическая PCI Express плата

Определите разъем расширения, совместимый с устанавливаемой платой расширения. Удалите заглушку разъема на задней панели корпуса. Установите плату расширения в разъем. Закрепите планку платы расширения на задней панели корпуса с помощью винта.

• Перед покупкой платы расширения выясните ее габариты (длину) и убедитесь, что данное устройство можно установить в корпус вашего ПК.
• Убедитесь, что плата расширения вошла в разъем до упора.

war 6

Установка IDE- и SATA-устройств

Установка оптического накопителя

6-1 Установка оптического накопителя (DVD-ROM и CD-ROM).

Удалите заглушку 5,25-дюйм отсека на передней панели корпуса. Установите оптический накопитель в отсек и закрепите устройство винтами.

Установка жесткого диска

6-2 Установка жесткого IDE- и SATA-диска

Установите жесткий диск в отсек для жесткого диска и закрепите его винтами.

• Один разъем IDE на системной плате поддерживает два IDE-устройства. Перед установкой IDE-устройств определите с помощью перемычек соответствующий режим работы (master или slave).
• Если вы установили в компьютер несколько жестких дисков, вызовите меню настроек BIOS Setup и определите жесткий диск, с которого будет загружаться система.

Подключение кабелей к внутренним разъемам

7-1 Подключите интерфейсные кабели к внутренним разъемам на системной плате: IDE/SATA, Audio на передней панели, USB, IEEE 1394 и т.п.
7-2 Подключите элементы на передней панели корпуса ПК (количество и расположение элементов зависит от модели корпуса; обычно, на передней панели присутствуют индикатор питания, индикатор активности жесткого диска, динамик корпуса, кнопка перезагрузки и кнопка питания) к разъему передней панели (F_PANEL) на системной плате.

Разъем передней панели

Размещение контактов: вариант A Размещение контактов: вариант B

MSG: Индикатор сообщения/ питания/ожидания

PWR: Индикатор питания

PW: Кнопка включения питания

SPEAK: Динамик корпуса

HD: Индикатор активности жесткого диска

RES: Кнопка перезагрузки

Cl: Датчик вскрытия корпуса

(Примечание) Расположение контактов разъема передней панели для различных моделей плат может различаться. Назначение контактов разъема F_PANEL приведено в Руководстве пользователя системной платы.

Подключение периферийных устройств

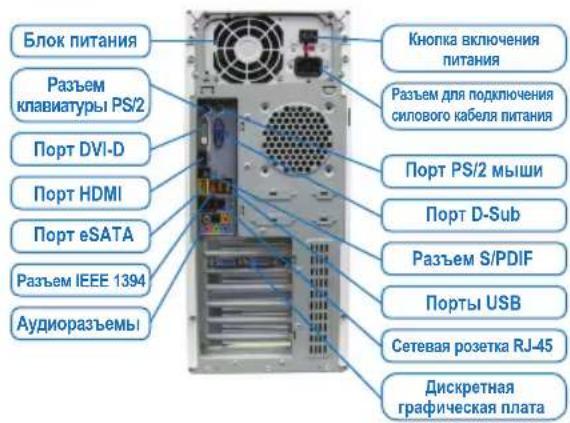

Расположение разъемов на задней панели

Блок питания Разъем клавиатуры PS/2 Порт DVI-D Порт HDMI Порт eSATA Разъем IEEE 1394 Аудиоразъемы Кнопка включения питания Разъем для подключения силового кабеля питания Порт PS/2 мыши Порт D-Sub Разъем S/PDIF Порты USB Сетевая розетка RJ-45 Дискретная графическая плата

Выполнив все перечисленные действия, подключите к компьютеру периферийные устройства: клавиатуру, мышь, монитор и т.п. Подключите вилку силового кабеля в сетевую розетку, включите ПК и установите необходимое программное обеспечение.
