GA-C847N-S2 - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	Gigabyte
Modèle	GA-C847N-S2
Format	Mini-ITX (17.0 x 17.0 cm)
Socket CPU	Intel Celeron 847 intégré (soudé)
Chipset	Intel NM70
Mémoire	2 x DDR3 SO-DIMM, max 16 Go, DDR3 1066/1333
Affichage	DVI-D, HDMI, VGA (D-Sub)
Stockage	2 x SATA 6Gb/s
USB	4 x USB 3.0 (panneau arrière), en-têtes USB 2.0
Réseau	Realtek GbE LAN
Audio	Realtek ALC887, 8 canaux HD
Dimensions	17.0 x 17.0 cm
Poids	Environ 0.4 kg
Alimentation	12V DC-in (adaptateur externe)
Consommation	Faible (TDP CPU 17W)
Fonctions principales	Processeur Intel Celeron 847 intégré, graphiques Intel HD, support DDR3, SATA 6Gb/s, USB 3.0
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter tout liquide. Vérifier la pâte thermique si démontage du dissipateur.
Sécurité	Éteindre et débrancher avant toute manipulation. Éviter l'humidité et les décharges électrostatiques.
Pièces détachées et réparabilité	Batterie CMOS CR2032 remplaçable. CPU non remplaçable (soudé). Mémoire RAM remplaçable. Réparation recommandée par un professionnel.
Informations générales	Notice disponible sur notice-facile.com. Garantie 2 ans.

FOIRE AUX QUESTIONS - GA-C847N-S2 GIGABYTE

Comment installer la mémoire RAM ?

Alignez l'encoche du module DDR3 SO-DIMM avec la clé du slot. Insérez le module à un angle de 30 degrés, puis abaissez-le jusqu'à ce que les clips latéraux s'enclenchent. Assurez-vous que le module est bien fixé.

Comment connecter le panneau avant ?

L'en-tête F_PANEL se trouve en bas à droite de la carte mère. Référez-vous au schéma dans le manuel : les broches incluent Power, Reset, LED d'activité du disque dur, LED d'alimentation, haut-parleur. Connectez chaque fil selon la polarité indiquée.

Quel type d'alimentation utiliser ?

La carte mère utilise une alimentation externe 12V DC. Branchez l'adaptateur secteur fourni (ou compatible) sur le connecteur DC-in. Ne pas utiliser d'alimentation ATX standard.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site Gigabyte. Copiez le fichier sur une clé USB formatée en FAT32. Redémarrez et appuyez sur Suppr pour entrer dans le BIOS. Utilisez l'outil Q-Flash pour flasher le BIOS.

Puis-je remplacer le processeur ?

Non, le processeur Intel Celeron 847 est soudé directement sur la carte mère. Il n'est pas remplaçable.

Quels systèmes d'exploitation sont pris en charge ?

Cette carte mère prend en charge Windows 7, Windows 8, Windows 10 et diverses distributions Linux. Assurez-vous d'installer les pilotes appropriés disponibles sur le site de Gigabyte.

Comment activer le son surround ?

Installez le pilote audio Realtek. Dans le panneau de configuration Realtek HD Audio Manager, sélectionnez la configuration de haut-parleurs souhaitée (stéréo, 5.1 ou 7.1). Utilisez les prises audio arrière pour les canaux avant, arrière et caisson de basses.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez d'abord l'alimentation (adaptateur branché et allumé). Assurez-vous que la batterie CMOS (CR2032) est fonctionnelle. Réinitialisez le BIOS en retirant la batterie pendant 30 secondes. Vérifiez les connexions des câbles et la mémoire.

Comment nettoyer la carte mère ?

Utilisez un chiffon doux et sec pour enlever la poussière. Pour les zones difficiles, une bombe d'air comprimé peut être utilisée. Évitez tout contact avec des liquides. Si nécessaire, nettoyez la pâte thermique avec de l'alcool isopropylique.

Où trouver le manuel d'utilisation ?

Le manuel est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également le trouver sur le site officiel de Gigabyte dans la section support du produit.

MODE D'EMPLOI GA-C847N-S2 GIGABYTE

• La séquence d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.
• Avant d'installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

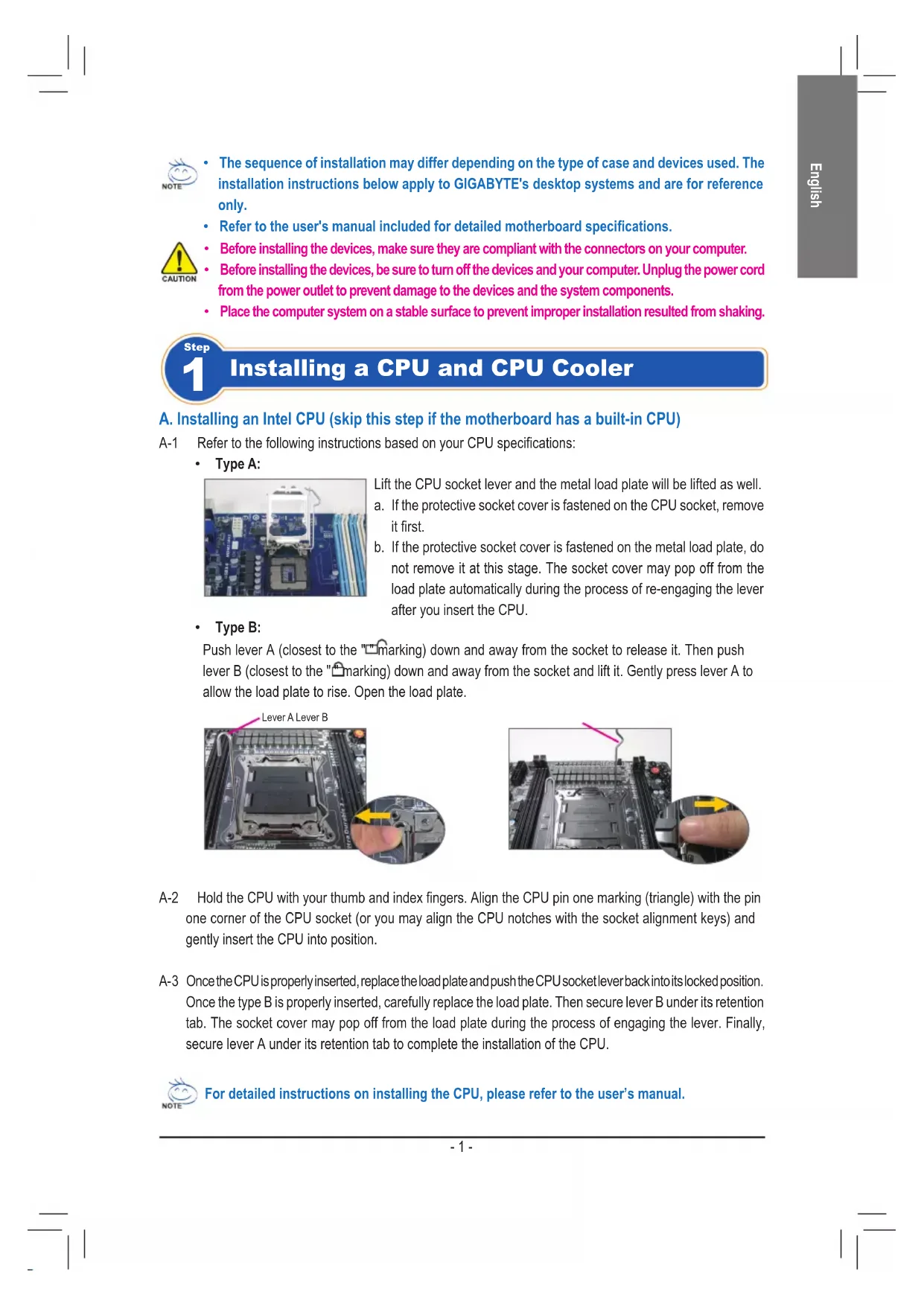

Installation Du Processeur Et Ventilateur Du Processeur

A. Installation d'un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

- Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.
b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

- Type B:

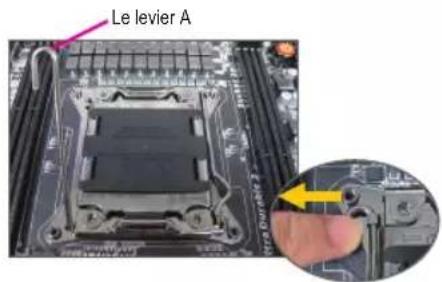

Poussez le levier A (le plus près du symbole «» vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole «» vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintient de monter. Ouvrez la plaque de maintient.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.

A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

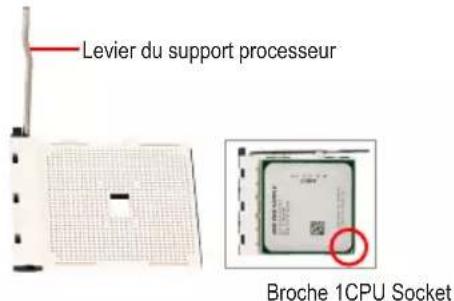

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs trous.

B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).
C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation De La Mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Préparation Du Boîtier Et Installation D'un Bloc D'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Etape 4

Installation De La Carte Mère

Retirez le bouclier d'Entrée/sortie original de l'arrière du boîtier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide les vis.

Bouclier Entrée/Sortie (I/O)

Etape 5

Installation D'une Carte D'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

• Avant d'acheter une carte d'extension, vérifiez la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier.
• Assurez-vous que carte d'extension est complètement enfoncée dans la fente.

Etape 6

Installation Des Appareils Ide Et Sata

Installation d'un lecteur optique

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couvercle de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifiez les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la séquence de lancement du disque dur.

Connexion Des Câbles Aux Connecteurs Internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.
7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F_PANEL) de la carte mère.

En-tête du panneau avant
Emplacements de broche A : Emplacements de broche B :

MSG : DEL Message/Marche/Veille
PWR : DEL de marche
PW: Commande marche/arrêt
SPEAK: Haut-parleur
HD: DEL d'activité du disque dur
RES: Commande de réinitialisation
CI : En-tête d'instructions du châssis

(Remarque) Les emplacements de broche du panneau avant peuvent être différentes de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour trouver l'emplacement réel des broches.

Connexion des périphériques

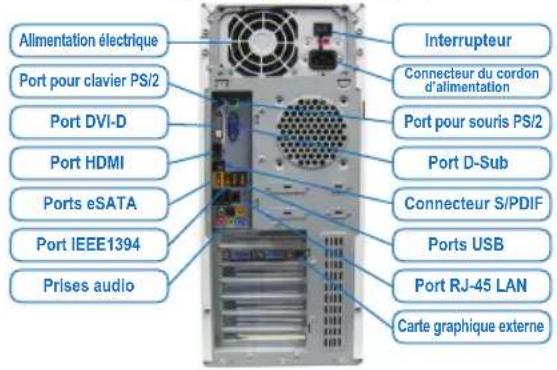

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les appareils périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
