GA945GZMTS2DB - Alaplap GIGABYTE - Ingyenes használati útmutató

a termék típusa	alaplap
márka	Gigabyte
modell	GA945GZMTS2DB
processzor foglalat	LGA775 Intel processzorokhoz
chipset	Intel 945G
memória típusa	DDR2
memória slotok száma	4 (max 4 GB)
bővítőhelyek	1 PCI Express x16, 1 PCI Express x1, 2 PCI
tároló csatlakozók	1 IDE, 4 SATA
beépített hang	Realtek ALC883 (HD Audio)
hálózati interfész	Realtek 8111C (Gigabit Ethernet)
formai tényező	Micro ATX
méretek	24,4 cm x 22,0 cm (standard Micro ATX)
tömeg	körülbelül 0,6 kg
ajánlott tápegység	ATX tápegység minimum 300 W
főbb funkciók	Intel Core 2 Duo, Pentium D, Celeron D támogatás; DDR2 667/533; beépített Intel GMA950 grafika
karbantartás és tisztítás	Használjon puha, száraz ruhát. Ne használjon folyékony vagy koptató anyagokat.
biztonság	Minden beavatkozás előtt húzza ki a tápegységet. Viseljen antiszatikus karszalagot.
alkatrészek és javíthatóság	A forrasztott alkatrészek egyedileg nem cserélhetők. Forduljon szakemberhez.
általános információk	PDF dokumentum elérhető a gyártó honlapján.

Gyakran ismételt kérdések - GA945GZMTS2DB GIGABYTE

Hogyan telepítsük a processzort az alaplapra ?

Intel (LGA775) processzor telepítéséhez emelje fel a foglalat karját és a nyomólapot. Igazítsa a processzor háromszögét a foglalat egyes érintkező sarkához, és finoman helyezze be. Zárja vissza a kart. AMD processzor esetén kövesse a specifikus utasításokat. További részletekért tekintse meg a használati útmutatót.

Hogyan telepítsük a RAM memóriát ?

Nyissa ki a slot végein lévő rögzítőkapcsokat. Igazítsa a DDR2 modul bevágását a slot kulcsához. Nyomja be függőlegesen, amíg a kapcsok automatikusan záródnak. Győződjön meg róla, hogy a modul jól rögzül.

Hogyan csatlakoztassuk a ház előlapi paneljét ?

Keresse meg az F_PANEL csatlakozót az alaplapon. Csatlakoztassa a ház kábeleit (táp, reset, LED, hangszóró) a kézikönyv ábrája szerint. A lábak általában jelölve vannak. A hibás csatlakoztatás megakadályozhatja a rendszer elindulását.

Hogyan telepítsünk egy PCI Express grafikus kártyát ?

Távolítsa el a ház hátulján a PCIe x16 slotnak megfelelő takarólemezt. Helyezze be a grafikus kártyát a slotba egyenletesen nyomva. Rögzítse a tartócsavarral. Szükség esetén csatlakoztassa a tápegységet.

Hogyan telepítsünk egy SATA merevlemezt ?

Rögzítse a merevlemezt a ház egyik meghajtóhelyén. Csatlakoztassa a SATA kábelt a lemezhez és az alaplap egy SATA csatlakozójához. Csatlakoztassa a tápegységből érkező SATA tápkábelt.

Hogyan állítsuk be a rendszerindítási sorrendet a BIOS-ban ?

Nyomja meg a Del vagy F2 billentyűt a rendszerindításkor a BIOS-ba való belépéshez. Lépjen a Boot fülre, és állítsa be az eszközök sorrendjét (merevlemez, CD/DVD, USB kulcs). Mentse és lépjen ki (F10).

Mi a teendő, ha a számítógép nem indul el a telepítés után ?

Ellenőrizze a csatlakozásokat: tápegység, előlapi panel kábelek, CPU, memória. Győződjön meg arról, hogy a tápegység be van kapcsolva, és a feszültség megfelelő (230V). Próbáljon meg egyetlen memóriamodullal indítani.

Hogyan tisztítsuk meg az alaplapot ?

Használjon sűrített levegős sprayt a por eltávolításához. Foltok esetén enyhén nedvesítsen meg egy nem szöszölő ruhát izopropil-alkohollal, és óvatosan törölje le. Soha ne használjon vizet vagy háztartási tisztítószereket.

Milyen tápegység ajánlott ehhez az alaplaphoz ?

Egy jó minőségű, minimum 300 W táp ajánlott. Nagy teljesítményű grafikus kártyával rendelkező rendszer esetén 400 W vagy több táp szükséges. Az elégtelen tápegység instabilitást okozhat.

Hogyan frissítsük a BIOS-t ?

Töltse le a legújabb BIOS verziót a Gigabyte weboldaláról (GA945GZMTS2DB modell). Másolja a fájlt egy FAT32 formázású USB pendrive-ra. Használja a BIOS-ba épített Q-Flash eszközt a frissítéshez. Ne kapcsolja ki a tápfeszültséget a frissítés alatt.

HASZNÁLATI ÚTMUTATÓ GA945GZMTS2DB GIGABYTE

• A telepitési muveletek sorrendje elterhet a háztípus és a felhasznált eszközök fuggvényében. Az alábbi telepitési utasítások a GIGABYTE asztali rendszerekre érvényesek, és csupán hivatkózái alapként szolgálnak.

• Az alaplapra vonatkozó részletesebb informáciokért olvassa el a csatolt felhasznalói kezikönyvet.

• Az eszkocz telepitese elott gyozodjon meg arrol, hogy azok kompatibilisek a szamitogepen levoc scatlakozokkal.

• Az eszkocz telepitése elott kikapcsolja ki az eszközket és a szamitógépet. Húzza ki a pátkábel dugaszát a fali alzatból, hogy megóvza az eszközket és a rendszer összetevöit a meghibásodastól.

• A szamitógepst stabil felületre állitsa, hogy elkerülje a rázkódás miatti helytelen teleptest.

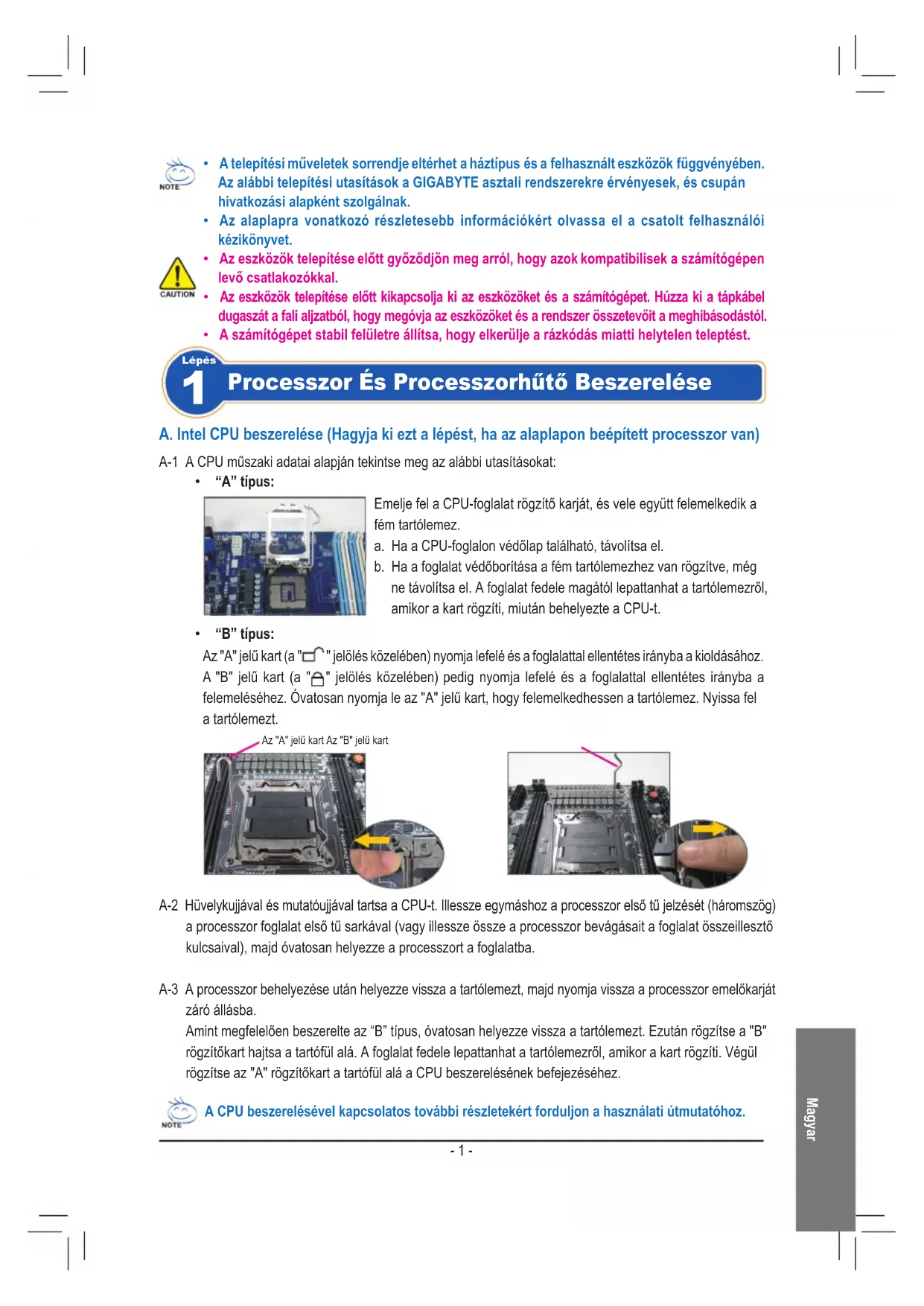

Processzor Es Processzorhuto Beszerelése

A. Intel CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitett processzor van)

A-1 A CPU muszaki adatal alapjan tekintse meg az alabbi utasitásokat:

"A" tipus:

Emelje fel a CPU-foglalat rögzítö karját, és vele együtt felemelkedik a fém tartólemez.

a. Ha a CPU-foglalon vedolap talalható, távolítsa el.
b. Ha a fogalat védōborītasa a fém tartólemezhez van rögzǐtve, mèg ne távolītsa el. A fogalat fedele magától lepattanhat a tartólemezról, amikor a kart rögzīti, miután behelyezte a CPU-t.

"B" tipus:

Az "A" jel'u kart (a "□" jelolés kozelében) nyomja lefelé és a foglattal ellentétes irányba a kioldásához. A "B" jel'u kart (a "B" jelolés kozelében) pedig nyomja lefelé és a foglattal ellentétes irányba a felemeléséhez. Ovatosan nyomja le az "A" jel'u kart, hogy felemelkedhessen a tartólemez. Nyissa fel a tartólemezzt.

A-2 Hüvelykujiéval és mutatójával tartsa a CPU-t. Illessze egymáshoz a processzor elsoTÜ jelzesét (háromszög) a processzor flogalat elsoTÜ sarkával (vagy illeszese a processzor bevágásait a flogalat összeillesztő kulcsaival), majd övatosan helyezse a processzort a flogalatba.

A-3 A processor behelyezese utan helyeze vissza a tartolemezt, majd nyomja vissza a processzor emelokarjat zaro allasba.

Amint megfeleloen beszerelte az "B" tipus, ovatosan helyeze vissza a tartolemezt. Ezután rögzítse a "B" rögzítokart Hajtsa a tartóful alá. A foglalat fedele lepattanhat a tartolemezrol, amikor a kart rögziti. Végül rögzítse az "A" rögzítokart a tartóful alá a CPU beszerelésenek befejezeséhez.

A CPU beszerelésevel kapcsolatos további részletekér forduljon a hasznalati utmutatóhoz.

B. AMD CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitett processzor van)

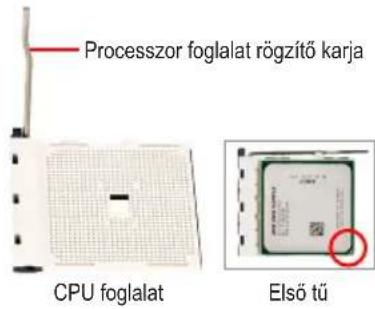

B-1 Emelje meg teljesen a processzor fogalatanak rogzitokarjat. Illessze egymashoz a processzor elso tujet (kis haromszogu jelzes) a processzor fogalaton levo haromszogu jelzessel, majd ovatosan helyezze a processzort a fogalatba. Gyozodjon meg arrol, hogy a processzor tui tokeletesen illeszkednek a nyilasokba.

B-2 A processzornak fogalatba helyezese utan nyomja ra az egyik ujjat a processzor kozepere, engedje le a fogalat rogzitko karjat, majd akassza be teljesen rogzitett allasba.

• Ne eroltesse a processzort, amikor a flogalatba helyezi. A processzorCsak egyfleleképpen helyezheto be a flogalatba. Ha a processzor iranyitasa nem megfelelo, allitson rajta.
• NE érintse meg a flogalat érintkezöit! A CPU-fogalat védörborítását mindig helyezze vissza, ha a CPU-t kiveszi a flogalatból.

C. Processzorhutobeszerelése

C-1 A processzorhutobeszerelése elott a processzor felületère kenjen egy vékony réteg honyel'pasztat. Ezután szerelje be a hütot (Iásd a processzorhutobeszerelési kézikönyvét).
C-2 Csatlakoztassa a processzorhú tápkábelét az alaplapon levó CPU_FAN csatlakozóhoz úgy, hogy a húto megfeleloen muködhessen, megakadályozva a processzor tulmelegedesét.

Memória Beszerelése

Figyelje meg a membramodul tagolását. Húzza szét a memória flogalat két végén levo rogztöket. Helyezze a membramodult a flogalatba. A balra levő abrán latható modon helyezze ujjait a membramodul felso élére, és fuggolegesen nyomja be a membramodult a flogalatba. Miutan a membramodul helyere kerül a flogalatban, a flogalat két végén levő rogztök bekattannak helyükre.

A Haj Elokeszítese a Es Tap Beszerelése

A GIGABYTE asztali rendszer peldajt kovetve eloszor tavolitsa el a haz mindkét oldallapjat es a fedelet, hogy beszerelje a tapot. Helyezze a tapegyseget a megfelelo helyre a szamitogephazban es rogzitse csavarokkal. A tap beszerelese es elhelyzese alterhet az abran bemutatott peldatol.

A rendszer megfeló tapellatása érdekében javasoljuk, hogy jónoségú tapegységet hasznaljon. Ha olyan típot szerel be, amely nem képes megfeló áramot szolgáltatni, a rendszer instabilla valik vagy nem indul be.

Lepes

4 Az Alaplap Beszerelése

Vegye le a haz hatuljan lev o eredeti I/O vedolapot, es helyette az alaplap I/O vedolapjat helyeze be. Helyeze a hazba az alaplapot ugy, hogy az I/O vedolaphoz illeszt izt. Illessze egymashoz a rogzitoc savaroknak szant nyilasokat a dobozon lev o megfelelo nyilasokhoz. Csavarokkal rogzitse az alaplapot.

I/O port fedolemez

Lepes

5 Bovitokártya Beszerelése

PCI Express videokártya

Keresse meg azt a bovito fogalatot, amelyet a kartyanak tartottak fenn, majd tavolitsa el a fogalat vedolapjat a haz hatuljarol. Helyezze be a bovitokartyat a fogalatba. Rogzitse a bovitokkartya femtartojat a szamitogephaz hatlapjahoz egy csavarral.

Bovitokarty beszerzese elott ellenorizze a kartya hosszusagat, hogy befer-e a szamitogephazba.

Gyozodjon meg arrol, hogy a bovitokartyat teljesen belenyomta a foglalatba.

Lepes

6 IDE Es SATA Eszkoczk Beszerelése

Optikai meghajto beszerelse

6-1 Szerelje be az optikai - pl. DVD-ROM vagy CD-ROM - meghajtokat.

Tavolitsa el az 5,25"-es bovitohely fedelét a haz elulso részerol. Szerelje be az optikai meghajtot az 5,25"-es bovitohelyre csavarokkal rogzítse azt.

Merevlemez beszerelse

6-2 Szerelje be az IDE és SATA merevlemezeket.

Szerelje be a merevlemezeket a hazban lev bovitohelyre es csavarokkal rogzitse azokat.

• Az alaplap egyleten IDE csatlakozojahoz maximum két IDE eszköz csatlakoztathato. A beszerelés elott Ellenörizze az IDE eszközok jumper-beallitásat (Master es Slave).
• Ha tobb merevlemezt szerel be, lépjen a rendszer BIOS-beallitásokba, hogy beallitsa az inditási sorrendet.

Lepes 7

A kábelek csatlakoztatása a belső csatlakozóköhz

7-1 Csatlakoztassa a kábeleket az alaplapon levő belso csatlakozókhoz és foglalatkhoz, beleertve az IDE/ SATA csatlakozókat, az elüso panelemen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb.
7-2 Csatlakoztassa a haz elulso paneljenek moduljat (a haz formatervezesetol fugg, es a „bekapcsolva" kijelzot, a merevlemez tevekenyseg kijelzot, hangszorokat, ujraindito kapcsolot, be-/kikapcsolstb. tartalmazza) az alaplapon lev elulso panel csatlakozojahoz (F PANEL).

Elulso panel csatlakozója

"A" erintkezö-kiosztas: "B" erintkezö-kiosztas:

MSG: Üzenet/Bekapcsolt allapot/ Alvas LED
PWR: Bekapcsolt allapot LED
PW: Be-/kikapcsolo
SPEAK: Hangszóró
HD: Merevlemez tevekenyseg LED
RES: Ujraindito kapcsolo
CI: Keszülkhábezhatolaszelzcsatlakozó

(Megjegyzes) Az elolapi cisatlakoz erintkez-kiosztasa tipsonkent alterhet. A tenyleges erintkez-kiosztast iltoen tekintse meg az alaplap kezikonyvet.

Lepes 8

A tartozék csatlakoztatása

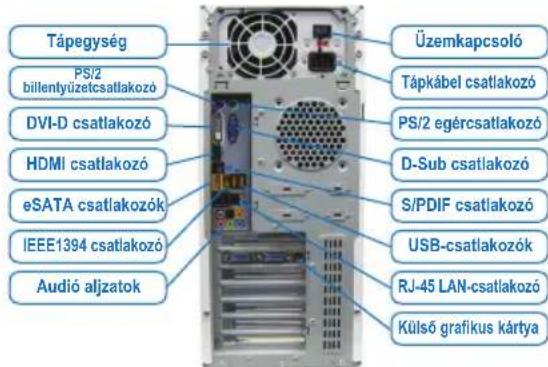

Keszülékház hátlapja

A fenti lépések végrehajtasa után csatlakoztassa a periferikus eszközöket a szamitógéphez: a billentyüzet, egeret, monitorstb. Ezután csatlakoztassa a típot, kapcsolja be a rendszert, és telepitse a szükséges szoftvereket.

H 0eipa tns ekyataotaans mtopeia va diaapeei avaloya me tov turo koutou kai ts oukeues tou xpnoiopoioivta. O npakatw odnyies ekyataotaos ixuovy i aetipanepia ootjmuata nGIGABYTE kai evai mvo yia avapopap.
AvatpEeTe OTo EYxepiio XpoTn Tou PEPaBavetai Yia AETTOpeP TeVikxapaktniptika nq mptipknc.
Piiv TIV EYkataoan Tuv Ouakeuw, BepaiwBeiTE WcOI OuakeuEs OaOmuoppovvTAI TEIS OUVDEEIG OTOV UTOLOYoiTn OAC.
Piv Tnv Ekyataoan Tuv Oukeuw, Bepaiweite Ws exete aTVEpyoioe i Tc oukeuec kai tov uToIoyoiatn oac. Atoouvdeote To kalwio Tpoopoooiaa an to nTv pia peuatoq ia va atotpeyete Tn Znua otis ouokeues kai ota eapntmuata tou ouatntmuoc.
ToTtEtnote Tov UtoLoyoiatn e pia otaepn emipaveia wote va uny dnnioupyoov npbaanata otny EYkataota an aTO kouvma.

Eykaataaon eeneepyaotn kai ynktpac

A. Eykataoatao evoc teneepyaotn tns Intel (napakapuote auto to nmu av n mntpikn kaptaaeetieevomegaatwvev CPU)

A-1 AvatpeEte otacakoloueocnoyieBaoTeWvTexviKwXapaktnpiotikwTouCPUoac:

TurosA:

AvuwoTo To oxTo TnUto Boxnc CPU kai to taalko nnakidio qopfou Taavuwtheta auto.

a. Eav to TPOOATEUKO kALUmuTnC UTOdoxngEivai OTEpeWuevo OTny UTOdoxyn CPU, aepaeTo Tpwa.
b. EAV TO kALUmu TnTPOOATEUHKc UTOOxycEVAITpeuEvOTo
eAAIO EAAoA FOPTWOns, VA mV aPaiPeiTai OE auto To OTABIO.
To kALUmu TnTTOOxyc EvExTei VA TETAXTeI autOpata atto To
EAAUma FOPTWOns KATA thdiAikocia EtavaDeounc Tou loxou
eTA Tnv TOTROEtQN nC CPU.

Turos B:

Piote to lox A (Tov kovtiopeo otn oavon " npoc ta katw kai paipia ato tv utdoxni yia va tov ateleuepoe. Katotiv, tiote to oxo B (Tov kovtiopeo otn oavon " npoc ta katw kai paipia ato tv utdoxhi kai tpaibnte tov tpoc ta naw. Patnoe ata la tv lox A via va avebaote tv naeketa. Avoite tv naeketa.

A-2 KpatnoTe Tov ETEepeyaoTn e Tov avixepa KaI e To deiktn Oac. Euuypaumote To onuadipwntc akidac oTov ETEepeyaOtn (tpiywvo) e Tn yovia npwtns akidac otnv utdooxh eTEepeyaotn (n mtopeite va EUuypaipoTe TcE KYoTc Tou ETEepeyaoTn e TIC UTDOxEc EUuypapmianc Tns UTDOxNc) kai totoetne aTalaTov ETEepeyaoTn OTn 0eon tou.
A-3 Apou exi too thee i o eepyao ts, too the note tv naka optwos on t on kai otpoxto oxofoxnc eepyao tn siow onnv kieidomegaevn teon.

Molc Eioayete ToV tEeepyaoTn (TuTOB), BepaiwOte TWC Exei TOToTeNtEi OWTa KAI EtAVATOTTOETHO TNY PAAketa PPOeKTIA. Katotiv, aopalote To VooB kAtw ato Tny Awtia ouykpantnou. YIAPxepiTTWan va byeTo KaAumua Tns UTOOxync ato Tnv PAAketa kata nV aopaiion Tou lou. TeLoC, aopaiote To VooA A katw atto Tny Awtia ouykpantnoc Tou yia va ookpwoTe Tny EYkataotaon Tou eEeepyaoTn (CPU).

Tia IeToupeiec odnyies oxetikae TIV EYkataaon Tou CPU, avatpeETE OTO EYxepidio xphotm.

B. Eykataoataon evoc tteepyaotn nC AMD (napakapyae auto to hnaav n nntpikn kaptaaiathetai evomegaatwnev n CPU)
