GA945GZMTS2DB - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	Gigabyte
Modèle	GA945GZMTS2DB
Socket processeur	LGA775 pour processeurs Intel
Chipset	Intel 945G
Type de mémoire	DDR2
Nombre de slots mémoire	4 (max 4 Go)
Emplacements d'extension	1 PCI Express x16, 1 PCI Express x1, 2 PCI
Connecteurs de stockage	1 IDE, 4 SATA
Audio intégré	Realtek ALC883 (HD Audio)
Interface réseau	Realtek 8111C (Gigabit Ethernet)
Facteur de forme	Micro ATX
Dimensions	24.4 cm x 22.0 cm (standard Micro ATX)
Poids	Environ 0.6 kg
Alimentation recommandée	Bloc d'alimentation ATX 300 W minimum
Fonctions principales	Support Intel Core 2 Duo, Pentium D, Celeron D ; DDR2 667/533 ; graphiques intégrés Intel GMA950
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Porter un bracelet antistatique.
Pièces détachées et réparabilité	Les composants soudés ne sont pas remplaçables individuellement. Consultez un professionnel.
Informations générales	Notice PDF disponible sur le site du fabricant.

FOIRE AUX QUESTIONS - GA945GZMTS2DB GIGABYTE

Comment installer le processeur sur la carte mère ?

Pour installer un processeur Intel (LGA775), soulevez le levier du socket et la plaque de pression. Alignez le triangle du processeur avec le coin de broche un du socket et insérez délicatement. Refermez le levier. Pour un processeur AMD, suivez les instructions spécifiques. Consultez le manuel d'utilisation pour plus de détails.

Comment installer la mémoire RAM ?

Ouvrez les clips de rétention aux extrémités du slot. Alignez l'encoche du module DDR2 avec la clé du slot. Enfoncez verticalement jusqu'à ce que les clips se ferment automatiquement. Assurez-vous que le module est bien verrouillé.

Comment connecter le panneau avant du boîtier ?

Repérez le connecteur F_PANEL sur la carte mère. Branchez les câbles du boîtier (power, reset, LED, haut-parleur) selon le schéma du manuel. Les broches sont généralement marquées. Une erreur de branchement peut empêcher le démarrage.

Comment installer une carte graphique PCI Express ?

Retirez le cache arrière du boîtier correspondant au slot PCIe x16. Insérez la carte graphique dans le slot en appuyant uniformément. Fixez-la avec la vis du support. Branchez l'alimentation si nécessaire.

Comment installer un disque dur SATA ?

Fixez le disque dur dans une baie du boîtier. Branchez le câble SATA sur le disque et sur un connecteur SATA de la carte mère. Branchez le câble d'alimentation SATA provenant du bloc d'alimentation.

Comment configurer l'ordre de démarrage dans le BIOS ?

Appuyez sur Suppr ou F2 au démarrage pour entrer dans le BIOS. Allez dans l'onglet Boot et réglez l'ordre des périphériques (disque dur, CD/DVD, clé USB). Sauvegardez et quittez (F10).

Que faire si l'ordinateur ne s'allume pas après l'installation ?

Vérifiez les branchements : alimentation, câbles du panneau avant, CPU, mémoire. Assurez-vous que le bloc d'alimentation est allumé et que la tension est correcte (230V). Essayez de démarrer avec un seul module de mémoire.

Comment nettoyer la carte mère ?

Utilisez une bombe d'air comprimé pour enlever la poussière. Pour les taches, humidifiez légèrement un chiffon non pelucheux avec de l'alcool isopropylique et essuyez délicatement. Ne jamais utiliser d'eau ou de produits ménagers.

Quelle alimentation est recommandée pour cette carte mère ?

Un bloc d'alimentation de bonne qualité de 300 W minimum est recommandé. Pour un système avec carte graphique performante, prévoyez 400 W ou plus. Une alimentation insuffisante peut causer des instabilités.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site de Gigabyte (modèle GA945GZMTS2DB). Copiez le fichier sur une clé USB FAT32. Utilisez l'outil Q-Flash intégré au BIOS pour mettre à jour. Ne coupez pas l'alimentation pendant la mise à jour.

MODE D'EMPLOI GA945GZMTS2DB GIGABYTE

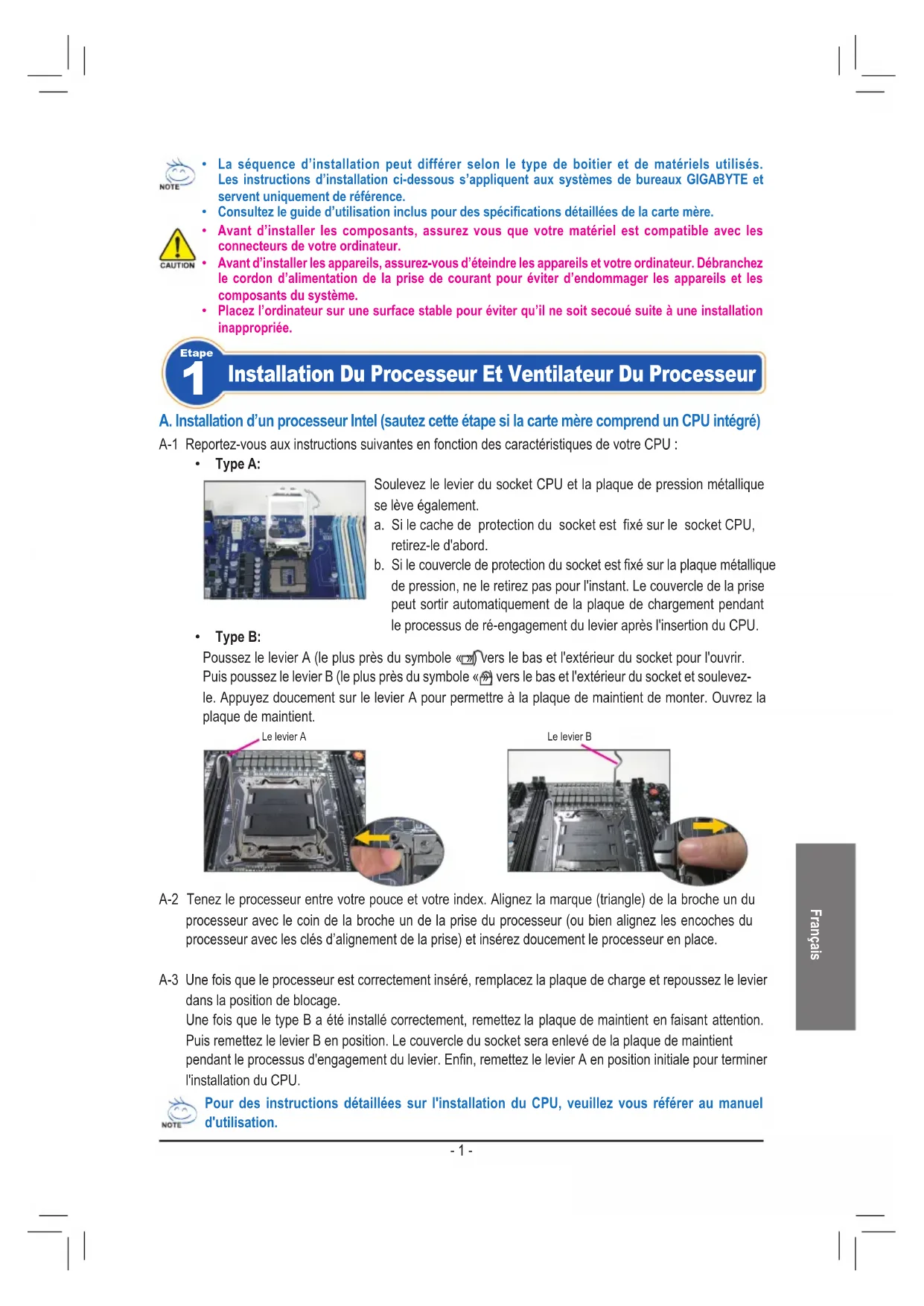

• La série d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.
• Avant d'installer les composants, assurez-
• Avant d'installer les appareils, assurez-vous d'éteindre les appare eils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

A. installation d'un processeur intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.

b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

Type B:

Poussez le levier A (le plus près du symbole « vers le bas et l'extérieur du socket) pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « vers le bas et l'extérieur du socket) et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintien de monter. Ouvrez la plaque de maintien.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.

A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintien en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintien pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeur s'adaptent parfaitement dans leurs trous.

B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé.

C. installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).

C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation de la mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de détention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Préparation du boîtier et installation d'un bloc d'alimentation

dont un système de bureau GIGABYTE comme dans l'exemple donné, ou d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour et sur qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

4 Installation de la carte mère

Retirez le bouclier d'Entrée/sortie original de l'arête du boîtier et remplacez-le par le bouclier d'Entrée/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entrée/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide des vis.

Bouclier Entrée/Sortie (I/O)

5 Installation d'une carte d'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte, puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

• Avant d'acheter une carte d'extension, vérifie la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier.

Assurez-vous que la carte d'extension est complètement enfoncée dans la fente.

6 Installation des appareils ide et sata

Installation d'un lecteur optique

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

Connexion des câbles aux connecteurs internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tête du panneau avant

Emplacements de broche A : Emplacements de broche B :

MSG: DEL Message/Marche/Veille PWR: DEL de marche PW: Commande marche/arrêt SPEAK: Haut-parleur HD: DEL d'activité du disque dur RES: Commande de réinitialisation Cl: En-tête d'instructions du chassis

(Remarque) Les emplacements de broche du panneau avant peuvent être différentes de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour trouver l'emplacement réel des broches.

Connexion des périphériques

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les appareils périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
