HASZNÁLATI ÚTMUTATÓ GAB85MDS3H GIGABYTE

• A telepitési muveletek sorrendje elterhet a háztípus és a felhasznált eszközök fuggvényében. Az alábbi telepitési utasítások a GIGABYTE asztali rendszerekre érvényesek, és csupán hivatkoźási alapkét szolgálnak.

• Az alaplapra vonatkozó részletesebb informáciokért olvassa el a csatolt felhasznalói kezikönyvet.

• Az eszkocz telepitese elott gyozodjon meg arrol, hogy azok kompatibilisek a szamitogepen levoc scatlakozokkal.

• Az eszkocz telepitése elott kikapcsolja ki az eszközket és a szamitógépet. Húzza ki a pátkábel dugaszát a fali alzatból, hogy megóvza az eszközket és a rendszer összetevöit a meghibásodastól.

• A szamitógepst stabil felületre állitsa, hogy elkerülje a rázkódás miatti helytelen teleptest.

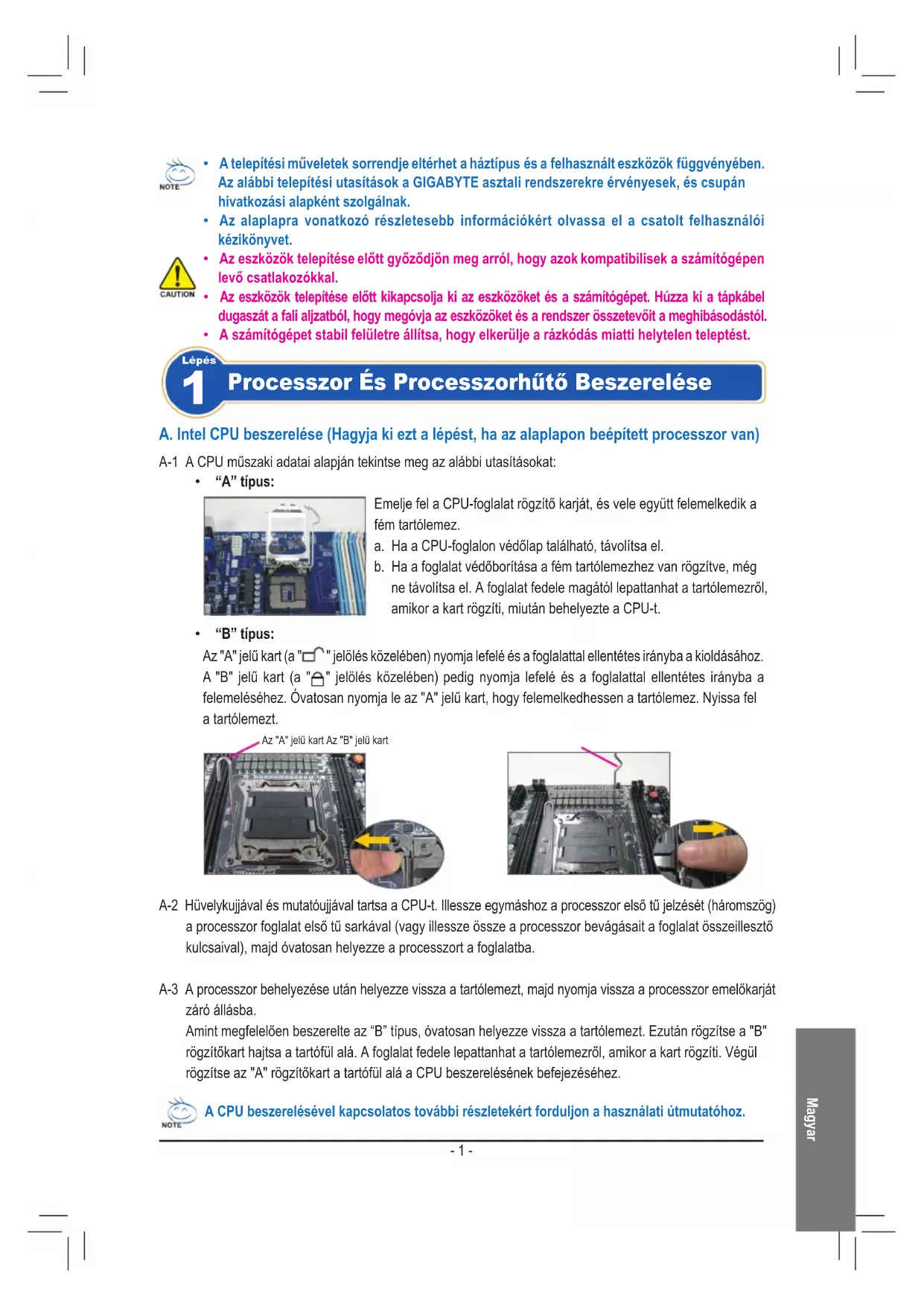

Processzor Es Processzorhutobeszerelése

A. Intel CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitett processzor van)

A-1 A CPU muzaki adatai alapjan tekintse meg az alabbi utasitasokat:

"A" tipus:

Emelje fel a CPU-foglalat rögzítö karját, és vele együtt felemelkedik a fém tartólemez.

a. Ha a CPU-foglalon védolap talalható, távolítsa el.
b. Ha a fogalat védōborītasa a fém tartólemezhez van rögzǐtve, mèg ne távolītsa el. A fogalat fedele magától lepattanhat a tartólemezról, amikor a kart rögzīti, miután behelyezte a CPU-t.

"B" tipus:

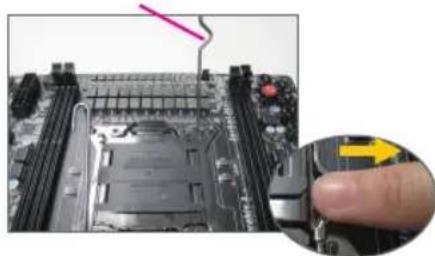

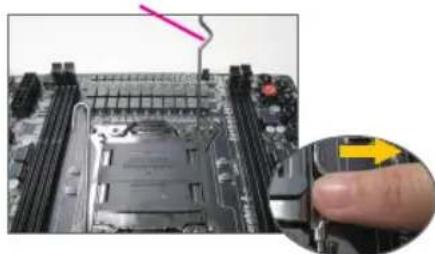

Az "A" jelü kart (a "□" jelolés kozelében) nyomja lefelé és a foglattal ellentétes irányba a kioldásához. A "B" jelü kart (a "△" jelolés kozelében) pedig nyomja lefelé és a foglattal ellentétés irányba a felemeléséhez. Ölatosan nyomja le az "A" jelü kart, hogy felemelkedhessen a tartólemez. Nyissa fel a tartólemezzt.

A-2 Húvelykujjával és mutatójíval tartsa a CPU-t. Illessze egymáshoz a processzor elso tü jelzesét (háromszög) a processzor flogalat elso tü sarkával (vagy illessze össze a processzor bevágásait a flogalat összeillesztő kulcsaival), majd övatosan helyezze a processzort a flogalatba.

A-3 A processor behelyezé után helyezze vissza a tartolemezt, majd nyomja vissza a processzor emelokarjat záro állásba.

Amint megfeleloen beszerelte az "B" tipus, ovatosan helyeze vissa a tartolemezt. Ezutan rogztse a "B" rögzitokart hajtsa a tartoful alá. A flogalat fedele lepattanhat a tartolemezrol, amikor a kart rögziti. Végül rögzitse az "A" rögzitokart a tartoful alá a CPU beszerelésenek befejezéséhez.

A CPU beszerelésével kapcsolatos további részletekérf forduljon a hasznalati utmutatóhoz.

B. AMD CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitett processzor van)

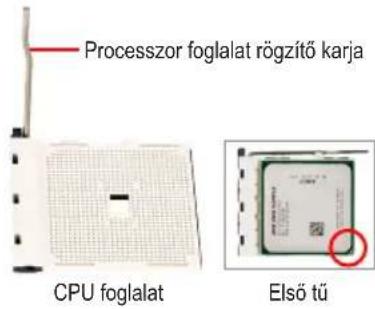

B-1 Emelje meg teljesen a processzor fogalatanak rogzitokarjat. Illessze egymashoz a processzor elso tujet (kis haromszogu jelzes) a processzor fogalaton levo haromszogu jelzessel, majd ovatosan helyezze a processzort a fogalatba. Gyozodjon meg arrol, hogy a processzor tui tokeletesen illeszkednek a nyilasokba.

B-2 A processzornak fogalatba helyezese utan nyomja ra az egyik ujjat a processzor kozepere, engedje le a fogalat rogzitko karjat, majd akassza be teljesen rogzitett allasba.

• Ne eroltesse a processzort, amikor a flogalatba helyezi. A processzorCsak egyfleleképpen helyezheto be a flogalatba. Ha a processzor iranyitasa nem megfelelo, allitson rajta.
• NE érintse meg a flogalat érintkezöit! A CPU-fogalat védörborítását mindig helyezze vissza, ha a CPU-t kiveszi a flogalatból.

C. Processzorhutobeszerelése

C-1 A processzorhutobeszerelése elott a processzor felületère kenjen egy vékony réteg honyel'pasztat. Ezután szerelje be a hütot (lásda processzorhutobeszerelési kézikönyvét).
C-2 Csatlakoztassa a processzorhú tápkábelét az alaplapon levó CPU_FAN csatlakozóhoz úgy, hogy a húto megfeleloen muködhessen, megakadályozva a processzor tulmelegedesét.

Memória Beszerelése

Figyelje meg a membramodul tagolását. Húzza szét a memória flogalat két végén levo rogztöket. Helyezze a membramodult a flogalatba. A balra levő abrán latható modon helyezze ujjait a membramodul felso élére, és fuggolegesen nyomja be a membramodult a flogalatba. Miutan a membramodul helyere kerül a flogalatban, a flogalat két végén levő rogztök bekattannak helyükre.

A Haj Elokeszítese a Es Tap Beszerelése

A GIGABYTE asztali rendszer peldajt kovete eloszor tavolitsa el a haz mindkét oldallapjat es a fedelet, hogy beszerelje a tapot. Helyezze a tapegyseget a megfelelo helyre a szamitogephazban es rogzitse csavarokkal. A tap beszerelese es elhelyzese alterhet az abran bemutatott peldatol.

A rendszer megfeló tapellatása érdekében javasoljuk, hogy jónoségú tapegységet hasznaljon. Ha olyan típot szerel be, amely nem képes megfeló áramot szolgáltatni, a rendszer instabilla valik vagy nem indul be.

Lepes

4 Az Alaplap Beszerelése

Vegye le a haz hatuljan lev o eredeti I/O vedolapot, es helyette az alaplap I/O vedolapjat helyeze be. Helyeze a hazba az alaplapot uy, hogy az I/O vedolaphoz illeszti azimuth. Illessze egymashoz a rogzitoc savaroknak szant nyilasokat a dobozon lev o megfelelo nyilasokhoz. Csavarokkal rogzitse az alaplapot.

I/O port fedolemez

Lepes

5 Bovitokártya Beszerelése

PCI Express videokártya

Keresse meg azt a bovito fogalatot, amelyet a kartyanak tartottak fenn, majd tavolitsa el a fogalat vedolapjat a haz hatuljarol. Helyezze be a bovitokartyat a fogalatba. Rogzitse a bovitokarlya femtartojat a szamitogephaz hatlapjahoz egy csavarral.

Bovitokartha beszerzese elott ellenorizze a kartya hosszusagat, hogy befer-e a szamitogephazba.

Gyozodjon meg arrol, hogy a bovitokartyat teljesen belenyomta a foglalatba.

Lepes

6 IDE Es SATA Eszkoczk Beszerelése

Optikai meghajto beszerelse

6-1 Szerelje be az optikai - pl. DVD-ROM vagy CD-ROM - meghajtokat.

Tavolitsa el az 5,25"-es bovitohely fedelét a haz elulso részerol. Szerelje be az optikai meghajtot az 5,25"-es bovitohelyre csavarokkal rogzítse azt.

Merevlemez beszerelése

6-2 Szerelje be az IDE és SATA merevlemezeket.

Szerelje be a merevlemezeket a hazban lev bovitohelyre es csavarokkal rogzitse azokat.

• Az alaplap egyleten IDE csatlakozojahoz maximum két IDE eszköz csatlakoztathato. A beszerelés elott Ellenörizze az IDE eszközok jumper-beallitásat (Master es Slave).
• Ha tobb merevlemezt szerel be, lépjen a rendszer BIOS-beaillitásokba, hogy beallitsa az inditasi sorrendet.

Lepes 7

A kábelek csatlakoztatása a belső csatlakozóköhz

7-1 Csatlakoztassa a kábeleket az alaplapon levő belso csatlakozókhoz és foglalatkhoz, beleertve az IDE/ SATA csatlakozókat, az elüso panelemen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb.
7-2 Csatlakoztassa a haz elulso paneljenek moduljat (a haz formatervezesetol fugg, es a „bekapcsolva" kijelzot, a merevlemez tevekenyseg kijelzot, hangszorokat, ujraindito kapcsolot, be-/kikapcsolstb. tartalmazza) az alaplapon lev elulso panel csatlakozojahoz (F PANEL).

Elulso panel csallakozója

"A" erintkezö-kiosztas: "B" erintkezö-kiosztas:

MSG: Üzenet/Bekapcsolt allapot/ Alvas LED
PWR: Bekapcsolt allapot LED
PW: Be-/kikapcsolo
SPEAK: Hangszóró
HD: Merevlemez tevekenyseg LED
RES: Ujraindito kapcsolo
CI: Keszülkhábezhatolaszelzcsatlakozó

(Megjegyzes) Az elolapi cisatlakoz erintkez-kiosztasa tipusonkent alterhet. A tenyleges erintkez-kiosztast illetoen tekintse meg az alaplap kezikonyvet.

Lepes 8

A tartozék csatlakoztatása

Keszülékház hátlapja

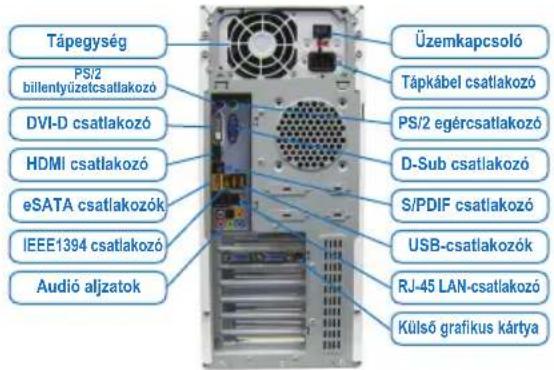

A fenti lépések vegrehajtasa utan csatlakoztassa a periferikus eszközöket a szamitógéphez: a billentyüzet, egeret, monitorstb. Ezután csatlakoztassa a tapot, kapcsolja be a rendszert, és telepitse a szükséges szoftvereket.
