מדריך למשתמש GAB85MDS3H GIGABYTE

• La série d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.

• Consultez le guide d'utilisation inclus pour des specifications détaillées de la carte mère.

• Avant d'installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.

• Avant d'installer les appareils, assurez-vous d'eteindre les appareils et votre ordinateur. Débranchelez cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.

• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

Installation Du Processeur Et Ventilateur Du Processeur

A. Installation d'un processeur Intel (sautez cette étapé si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.
b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

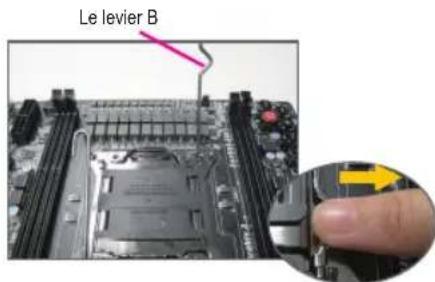

Type B:

Poussez le levier A (le plus pres du symbole « vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus pres du symbole « vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre a la plaque de maintainent de monter. Ouvrez la plaque de maintient.

A-2 Tenez le processeur entre vous pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.

A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repousseze le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuilles vous reférer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

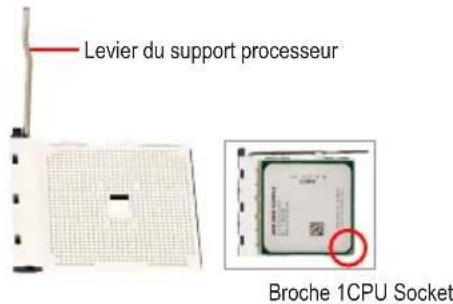

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et inséréz doucement le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs trous.

B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baisnant le levier du support et en le verrouillant dans la position de blocage.

• Ne faites pas entre le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Reglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protégé la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abordmettreune fine couche de pate de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).
C-2 Reliez le cable du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation De La Mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de détention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalément dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

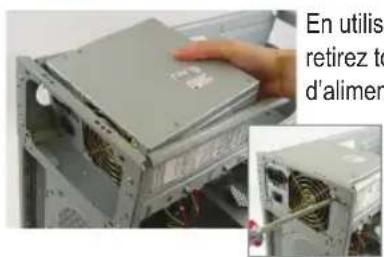

Préparation Du Boîtier Et Installation D'un Bloc D'alimentation

dont un système de bureau GIGABYTE comme dans l'exemple donné, ou d'abord les deux cotés et le dessus du casier afin d'instructor le bloc d'installation. Placez le bloc d'alimentation à l'endetroit approprié dans le boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour et sur qu'une puissance suffisante puisse etre delivrree a
yote système, l'utilisation d'une alimentation de bonne qualite est
recommandée. L'utilisation d'un bloc d'alimentation ne fournissant
pas la puissance requise peut entrainer une instability du système
ou l'incapacité du système a etre lancé.

Etape

4 Installation De La Carte Mere

Retirez le bouclier d'Entrée/sortie original de l'arrête du boftier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boftier en la positionnant dans son bouclier d'Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boftier. Fixez la carte mère en place à l'aide les vis.

Bouclier Entrée/Sortie (I/O)

Etape

5 Installation D'une Carte D'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrêté du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrêté du boîtier à l'aide d'une vis.

• Avant d'acheter une carte d'extension, vérifie la longueur de la carte, en vous assurant qu'elle est adaptée à votre boitier.

Assurez-vous que carte d'extension est complètement enforcée dans la fente.

Etape

Installation Des Apparels Ide Et Sata

Installation d'un lecteur optique

6-1 InstallesYOUR lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boitier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boitier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux apparéils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos apparéils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

7

Connexion Des Câbles Aux Connecteurs Internes

7-1 Reliez les cables aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.
7-2 Attachez le module du panneau avant (different selon la conception du boitier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boitier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tete du panneau avant

Emplacements de broche A : Emplacements de broche B :

MSG:DEL Message/Marche/Veille
PWR:DEL de marche
PW:Commande marche/arret
SPEAK: Haut-parleur
HD: DEL d'activité du disque dur
RES:Commandede réinitialisation
Cl:En-tete d'instructions du chassis

(Remarque) Les emplacements de broche du panneau avant peuvent etre differentes de ceux indiques sur le schema.Consultez le mode d'emploi de la carte mere pour trouver l'emplacement reel des broches.

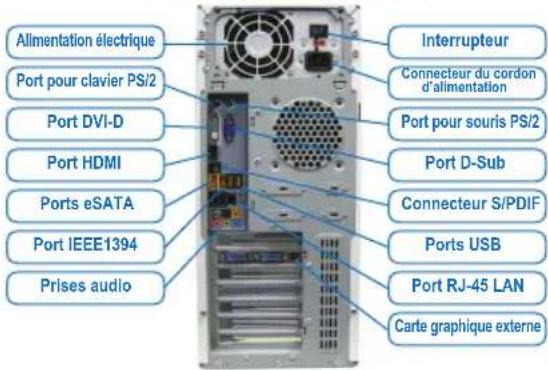

Etape 8

Connexion des péripériques

Panneau arrriere du boitier

Une fois que vous avez terminé les étapes ci-dessus, reliez les apparciels périhériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
