MODE D'EMPLOI GAB85MDS3H GIGABYTE

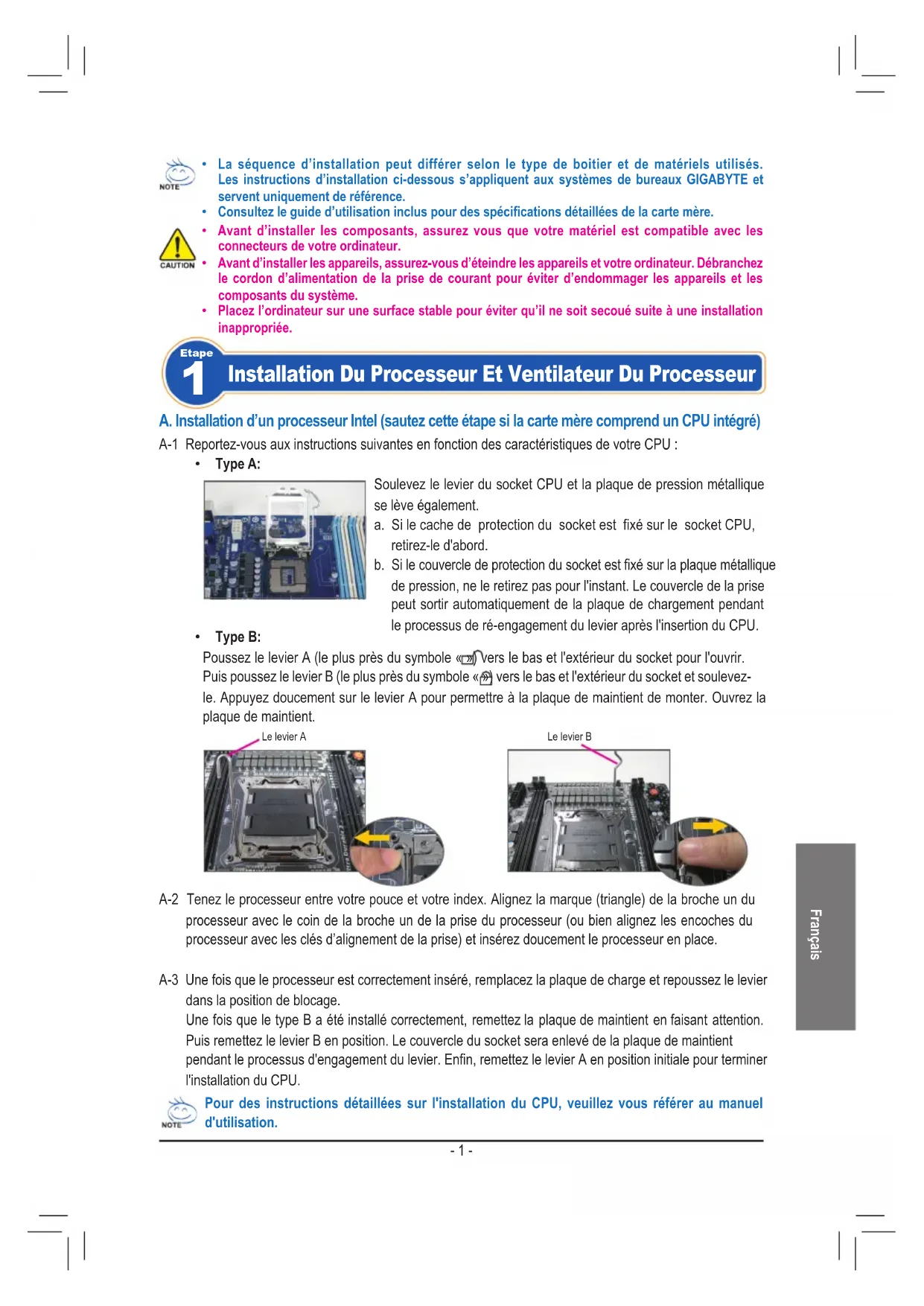

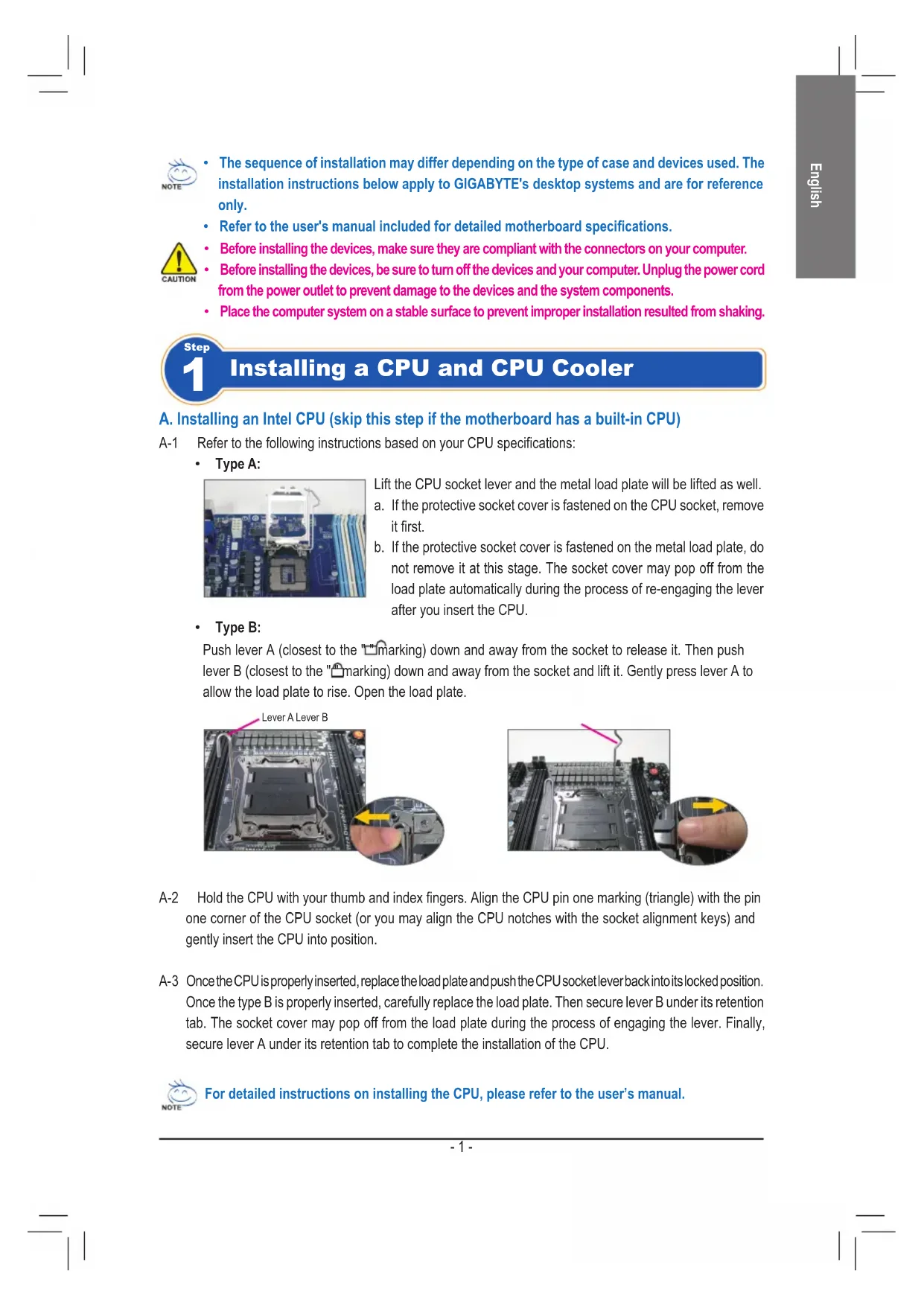

• La séquence d’installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d’installation ci-dessous s’appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.

• Consultez le guide d’utilisation inclus pour des spécications détaillées de la carte mère.

Etape Installation Du Processeur Et Ventilateur Du Processeur A. Installation d’un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)

• Avant d’installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.

• Avant d’installer les appareils, assurez-vous d’éteindre les appareils et votre ordinateur. Débranchez le cordon d’alimentation de la prise de courant pour éviter d’endommager les appareils et les composants du système.

• Placez l’ordinateur sur une surface stable pour éviter qu’il ne soit secoué suite à une installation inappropriée.

• Type B: Poussez le levier A (le plus près du symbole « ») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « ») vers le bas et l'extérieur du socket et soulevez- le. Appuyez doucement sur le levier A pour permettre à la plaque de maintient de monter. Ouvrez la plaque de maintient. A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A: Soulevez le levier du socket CPU et la plaque de pression métallique se lève également. a. Si le cache de protection du socket est xé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est xé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU. Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation. Le levier ALe levier B A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d’alignement de la prise) et insérez doucement le processeur en place. A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage. Une fois que le type B a été installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enn, remettez le levier A en position initiale pour terminer l'installation du CPU.- 2 - Français En utilisant un système de bureau GIGABYTE comme dans l’exemple donné, retirez tout d’abord les deux côtés et le dessus du casier an d’installer le bloc d’alimentation. Placez le bloc d’alimentation à l’endroit approprié dans le boîtier et xez-le à l’aide des vis. L’installation et le placement du bloc d’alimentation peuvent varier selon le type de boîtier utilisé.

Etape Préparation Du Boîtier Et Installation D’un Bloc D’alimentation Pour être sûr qu’une puissance sufsante puisse être délivrée à votre système, l’utilisation d’une alimentation de bonne qualité est recommandée. L’utilisation d’un bloc d’alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l’incapacité du système à être lancé.

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s’adaptera pas s’il n’est pas orienté correctement. Réglez l’orientation du processeur si cela se produit.

• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n’est pas installé C. Installation du ventilateur du processeur B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeurs’adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage. B. Installation d’un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré) Notez l’orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l’image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Etape Installation De La Mémoire Levier du support processeur Broche 1CPU Socket C-1 Avant d’installer le ventilateur du processeur, veuillez tout d’abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d’installation de votre ventilateur de processeur). C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.- 3 - Français Retirez le bouclier d’Entrée/sortie original de l’arrière du boîtier et remplacez-le par le bouclier d’Entré/sortie de la carte mère. Placez la carte mère à l’intérieur du boîtier en la positionnant dans son bouclier d’Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l’aide les vis.

Etape Installation De La Carte Mère Repérez une fente d’extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d’extension dans la fente. Fixez le support de la carte d’extension sur le panneau arrière du boîtier à l’aide d’une vis.

Etape Installation D’une Carte D’extension Carte graphique PCI Express

• Avant d’acheter une carte d’extension, vériez la longueur de la carte, en vous assurant qu’elle est adaptée à votre boîtier.

• Assurez-vous que carte d’extension est complètement enfoncée dans la fente. Bouclier Entrée/Sortie (I/O) 6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM. Retirez la couvercle de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et xez-le à l’aide de vis.

Etape Installation Des Appareils Ide Et Sata Installation d’un lecteur optique Installation d’un disque dur 6-2 Installez vos disques durs IDE et SATA. Installez le disque dur dans une baie de lecteur à l’intérieur du boîtier et xez-le à l’aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu’à deux appareils IDE. Avant l’installation, vériez les réglages du cavalier (maître et esclave) de vos appareils IDE.

• Si plus d’un disque dur est installé, entrez dans les Réglages BIOS du système pour congurer la séquence de lancement du disque dur.- 4 - Français En-tête du panneau avant 7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l’indicateur de courant, l’indicateur de l’activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l’en-tête du panneau avant (F_PANEL) de la carte mère.

Etape Connexion Des Câbles Aux Connecteurs Internes MSG : DEL Message/Marche/Veille PWR : DEL de marche PW: Commande marche/arrêt SPEAK: Haut-parleur HD: DEL d’activité du disque dur RES: Commande de réinitialisation CI : En-tête d’instructions du châssis Une fois que vous avez terminé les étapes ci-dessus, reliez les appareils périphériques à l’ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l’alimentation, allumez le système et installez tous les logiciels requis.

Etape Connexion des périphériques InterrupteurConnecteur du cordon d’alimentationPort pour souris PS/2 Port D-Sub Connecteur S/PDIF Ports USBPort RJ-45 LAN Carte graphique externeAlimentation électriquePort pour clavier PS/2 Port DVI-DPort HDMI Ports eSATA Port IEEE1394 Prises audio Panneau arrière du boîtier (Remarque) Les emplacements de broche du panneau avant peuvent être différentes de ceux indiqués sur le schéma. Consultez le mode d’emploi de la carte mère pour trouver l’emplacement réel des broches.

Emplacements de broche A : Emplacements de broche B :
