GA8I915P Duo ProA - Motherboard GIGABYTE - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	Gigabyte
Modell	GA8I915P Duo ProA
Formfaktor	ATX (305 x 244 mm)
Chipset	Intel 915P
Prozessorsockel	LGA775 (für Intel Pentium 4)
Unterstützter Speichertyp	DDR / DDR2 (je nach Version)
Anzahl der Speichersteckplätze	4
Maximale Speicherkapazität	4 GB
Erweiterungssteckplätze	1x PCI Express x16, 2x PCI Express x1, 3x PCI
Speicheranschlüsse	1x IDE, 4x SATA 1.5 Gbps
Audio	Integriert, Realtek ALC880 Codec
Netzwerk	Ethernet 10/100/1000 Mbps (Realtek RTL8110SB)
USB-Anschlüsse	4x USB 2.0 hinten, Stiftleisten für zusätzliche Ports
Erforderliche Stromversorgung	ATX 24-polig + 4-polig 12V
Gewicht (ca.)	0,8 kg
Lieferumfang	Mainboard, I/O-Blende, SATA/IDE-Kabel, Handbuch, Treiber-CD
Wartung und Reinigung	Regelmäßige Entstaubung mit Druckluft; Feuchtigkeit vermeiden
Sicherheit	Vor Arbeiten Netzstecker ziehen; mit antistatischen Vorsichtsmaßnahmen handhaben
Ersatzteile und Reparaturfähigkeit	Die Komponenten sind nicht einzeln reparierbar; bei Defekt Mainboard ersetzen
Allgemeine Informationen	Anleitung in mehreren Sprachen auf unserer Website verfügbar

Häufig gestellte Fragen - GA8I915P Duo ProA GIGABYTE

Welcher Prozessor ist mit dem Gigabyte GA8I915P Duo ProA kompatibel?

Dieses Mainboard unterstützt Intel Pentium 4 Prozessoren im Sockel LGA775. Konsultieren Sie die Kompatibilitätsliste auf der Gigabyte-Website.

Welchen RAM-Speicher kann ich verwenden?

Das Mainboard akzeptiert DDR oder DDR2 Speicher je nach Version. Überprüfen Sie die genauen Spezifikationen Ihres Modells. Die maximale Kapazität beträgt 4 GB.

Wie installiere ich den Prozessor?

Heben Sie den Hebel des Sockels an, richten Sie die Markierungen der CPU mit der Aufnahme aus, setzen Sie sie vorsichtig ein und schließen Sie dann den Hebel. Tragen Sie Wärmeleitpaste auf, bevor Sie den Lüfter montieren.

Wo schließe ich den Prozessorlüfter an?

Schließen Sie das Lüfterkabel an den Anschluss CPU_FAN in der Nähe des Sockels auf dem Mainboard an.

Wie installiere ich den Arbeitsspeicher?

Öffnen Sie die seitlichen Clips des Steckplatzes, richten Sie die Kerbe des Moduls aus, drücken Sie es senkrecht hinein, bis die Clips einrasten.

Welche Festplattentypen werden unterstützt?

Das Mainboard verfügt über einen IDE-Anschluss für zwei Geräte und vier SATA 1.5 Gbps Anschlüsse für SATA-Festplatten.

Wie konfiguriere ich den Start von der Festplatte?

Rufen Sie beim Start das BIOS auf (Taste Entf oder F2) und stellen Sie die Startreihenfolge im Boot-Menü ein.

Was tun, wenn der Computer nicht startet?

Überprüfen Sie, ob das Netzteil angeschlossen ist und der 24-polige sowie der 4/8-polige 12V-Stecker fest sitzen. Stellen Sie sicher, dass der Power-Knopf des Frontpanels richtig angeschlossen ist.

Wie setze ich das BIOS zurück?

Schalten Sie den Computer aus, entfernen Sie die CMOS-Batterie für einige Sekunden und setzen Sie sie wieder ein. Sie können auch den Jumper CLR_CMOS verwenden.

Wo finde ich die Treiber für dieses Mainboard?

Die Treiber werden auf der beiliegenden Installations-CD mitgeliefert. Sie können sie auch auf der offiziellen Gigabyte-Website im Support-Bereich herunterladen.

BEDIENUNGSANLEITUNG GA8I915P Duo ProA GIGABYTE

Die Installationsreihenfolge kann je nach Typ des verwendeten Gehäuses sowie der verwendeten Geräte variieren. Die folgenden Installationsanweisungen betreffen Desktop-Systeme von GIGABYTE und dienen nur als Referenz.
Schlagen Sieitte ausfuhrliche technische Daten des Motherboards im beigelegten Benutzerhandbuch nach.
- Stellen Sie vor der Installation von Geräten sicher, dass ihre Geräte mit den Anschlüssen Ihres Computers kompatibel sind.
- Schalten Sie immer vor dem Installieren die Geräte und ihren Computer aus. Trennen Sie den Rechner vom Stromnetz, um Schäden an den Geräten und den Systemkomponenten zu vermeiden.
- Stellen Sie das Computersystem auf eine stabile Unterlage, damit die Installation nicht durch Wackeln beeinträchtigt wird.

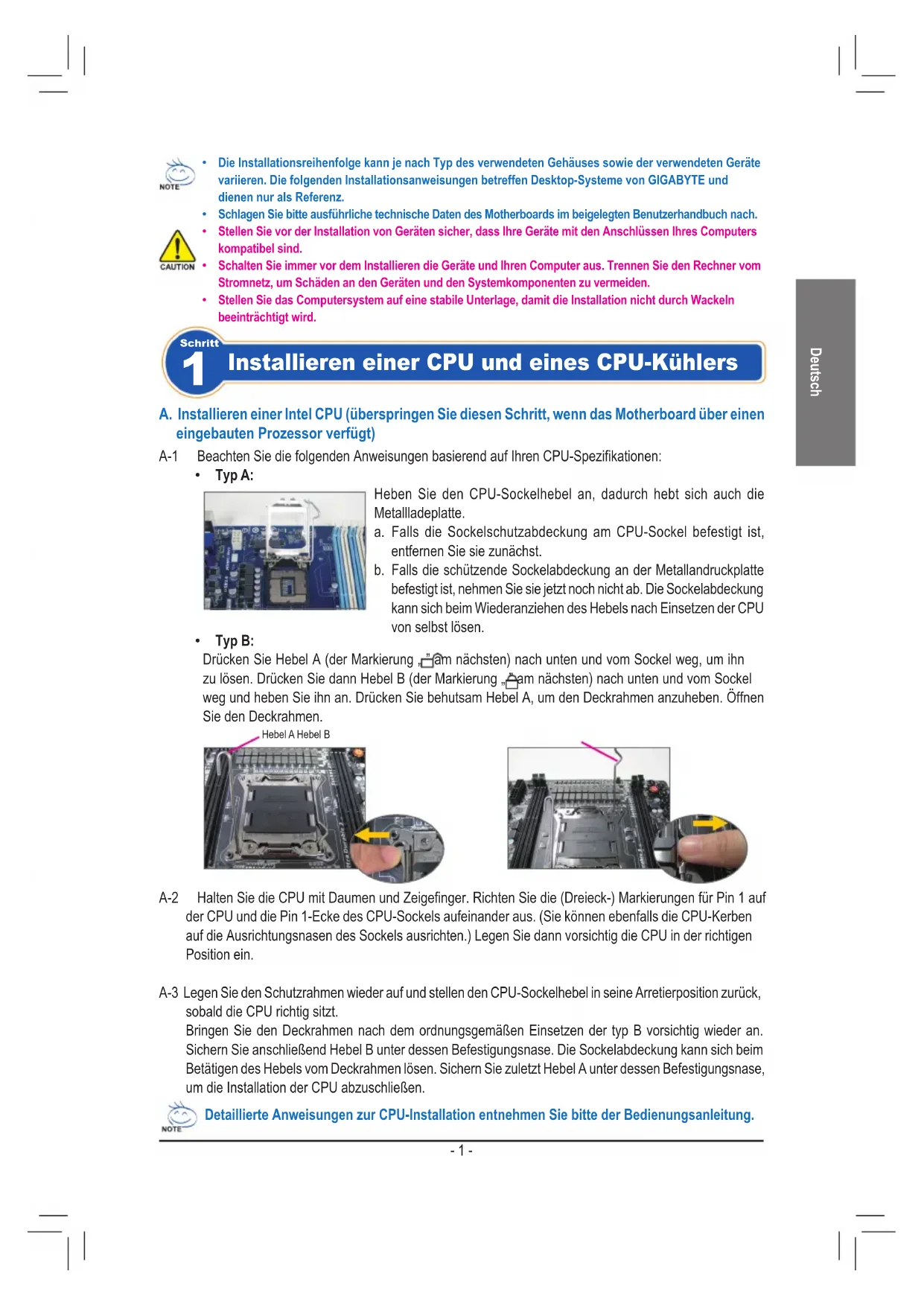

Installieren einer CPU und eines CPU-Kühlers

A. Installieren einer Intel CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

A-1 Beachen Sie die folgenden Anweisungen basierend auf ihren CPU-Spezifikationen:

Typ A:

Heben Sie den CPU-Sockelhebel an, dadurch hebts sich auch die Metalladeplatte.

a. Falls die Sockelschutzabdeckung am CPU-Sockel befestigt ist, entfern den Sie sie zunachst.
b. Falls die schützende Sockelabdeckung an der Metallandruckplatte befestigt ist, erhnen Sie sie jetzt noch nicht ab. Die Sockelabdeckung kann sich beim Wiederanziehen des Hebels nach Einsetzen der CPU von selbst losen.

Typ B:

Drücken Sie Hebel A (der Markierung, am nachsten) nach unten und vom Sockel weg, um ihn zu losen. Drucken Sie dann Hebel B (der Markierung, am nachsten) nach unten und vom Sockel weg und haben Sieihn an. Drucken Sie behutsam Hebel A, um den Deckrahen anzuheben. Offnen Sie den Deckrahen.

A-2 Halten Sie die CPU mit Daumen und Zeigefinger. Richten Sie die (Dreieck-) Markierungen für Pin 1 auf der CPU und die Pin 1-Ecke des CPU-Sockels aufeinander aus. (Sie konnen bereits die CPU-Kerben auf die Ausrichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in der richtigen Position ein.

A-3 Legen Sie den Schutzrahen wieder auf und stellen den CPU-Sockelhebel in seine Arretierposition zusück, sobald die CPU richtig sitzt.

Bringen Sie den Deckrahmen nach dem ordnungsgemänen Einsetzen der typ B vorsichtig wieder an. Sichern Sie anschließend Hebel B unter dessen Befestigungsnase. Die Sockelabdeckung kann sich beim Betätigten des Hebels vom Deckrahmen lose. Sichern Sie zuleitet Hebel A unter dessen Befestigungsnase, um die Installation der CPU abzuschreiben.

Detaillerte Anweisungen zur CPU-Installation entnehmer Sieitte der Bedienungsanleitung.

B. Installieren einer AMD CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

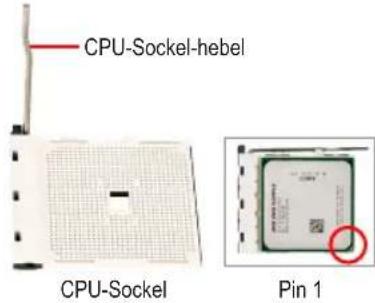

B-1 Ziehen Sie den CPU-Sockelhebel ganz nach oben. Richten Sie den Pin 1 der CPU (mit einem kleinen Dreieck gekennzeichnet) auf die Dreieck-Markierung am CPU-Sockel aus und legen Sie dann vorsichtig die CPU ein. Stellen Sie safer, dass die Pins der CPU perfect in die Öffnungen passen.

B-2 Wenn die CPU richtig in dem Sockel sitzt, legen Sieitte einen Finger auf die Mitte der CPU, drucken den Sockelhebel nach unten und bringen him in seine Arretierposition zurück.

• Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU lässt sich nicht einpassen, wenn die Ausrichtung falsch ist. Ändern Sie in thisem Fall die Ausrichtung der CPU.
• Berühren Sie NICHT die Sockelkontakte. Setzen Sie die Schutzabdeckung grundsätzlich wieder auf, wenn keine CPU installiert ist. Dies schützt den Sockel vor Beschäftigungen.

C. Installieren des CPU-Kühlers

C-1 Bevor Sie den CPU-Kühler installieren, tragen Sieitte gleichmäßige eine Schicht Wärmeleitpasta auf die Oberfläche der CPU auf. Installieren Sie anschließend den Kühler (siehe Installationsanleitung Ihres CPU-Kühlers).

C-2 Verbinden Sie das Kabel des CPU-Kühlers mit dem Anschluss CPU_FAN auf dem Motherboard, damit der Kühler richtig arbeitet und die CPU vor Überhitzung schützt.

Installieren eines Arbeitssspeichermoduls

Achten Sie auf die korrekte Ausrichtung des Speichermodus. Drücken Sie die Haltebügel an beiden Enden des Speichersteckplatzes nach außen. Stecken Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet ihre Finger auf die obere Kante des Speichermodulus und drucken das Modul nach unten, damit es senkrecht im Speichersteckplatz sitzt. Die Haltebügel an beiden Enden des Steckplatzes rasten ein, wenn das Speichermodul richtig eingesteckt wurde.

Einrichten des Gehäuses/ Installieren des Netzteils

Entferen Sieitte wie am Beisiel des GIGABYTE Desktop-Systems zuerst die beiden seitlichen Abdeckungen und den oberen Deckel vom Gehäuse, um das Netzteil zu installieren. Installieren Sie das Netzteil an der passenden Stelle im Gehäuse, fixieren Sie es mit Schrauben.Platzierung des Netzteils kann je nach Typ des verwendeten Gehäuses variieren.

Damit Ihr System ausreichend Strom erhält, sollen den Sie unbedingt ein hochwertiges Netzteil einsetzen. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder{lassst sich nicht starten.

Installieren des Motherboards

Entfernen Sie die ursprüngliche E/A-Blende von der Rückseite des Gehäuses und ersetzen Sie sie durch die dem Motherboard beigelegte E/A-Blende. Legen Sie das Motherboard in das Gehäuse ein, wobei die E/A-Anschlüsse auf die E/A-Blende ausgerichtet werden müssen. Richten Sie die Schraubenlocher am Motherboard auf die entsprechenden Befestigungslöcher am Gehäuse aus. Befestigen Sie das

Motherboard mit Schrauben am Gehäuse.

I/O-Blende

Installieren einer Erweitungskarte

Wahlen Sie einen Steckplatz, der ihre Karte unterstützt. Entfernen Sie die entsprechende Steckplatzblende an der Rückseite des Gehäuses. Stecken Sie dann die Erweiterungskarte in den Steckplatz ein. Fixieren Sie den Bugel der Karte mit einer Schraube an der Gehäuserückwand.

PCI Express Grafikkarte

• Informieren Sie sich vor dem Kauf über die Länge der Karte; überzeugen Sie sich davon, dass sie in das Gehäuse passt.

• Stellen Sie sichere, dass die Erweiterungskarte richtig im Steckplatz sitzt.

Installieren der IDE- und SATA-Geräte

6-1 Installieren Sie ihre optischen Laufwerke wie z.B. DVD- oder CD-Laufwerke.

Entfernen Sie die Blende des 5,25"-Laufwerkfachs von der Frontseite des Gehäuses. Legen Sie das optische Laufwerk in das 5,25" Laufwerkfach ein und befestigen es mit Schrauben.

Installieren eines optischen Laufwerks

6-2 Installieren Sie ihre IDE- und SATA-Festplatten.

Legen Sie die Festplatte in ein Laufwerkfach innerhalb des Gehäuses ein und befestigen Sie sie mit Schrauben.

Installieren einer Festplatte

• Mit einem IDE-Anschluss am Motherboard konnen zwei IDE-Geräte verbunden werden. Prüfen Sieitte vor der Installation die Jumpereinstellungen (Master und Slave) an ihren IDE-Geräten.
• Wenn mehr als eine Festplatte installiert ist, rufen Sieitte das System-BIOS-Einstellungsprogramm auf und stellen die Bootreihenfolge der Festplatten ein.

Schritt 7

Verbinden der Kabel mit den internen Anschlüssen

7-1 Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/ SATA-Anschlüsse, Front-Audio, USB, IEEE 1394 usw.
7-2 Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer Festplattenaktivitäts-LED, einem Laufsprecher, einem Reset-Schalter, einem Stromschalter usw.) am Gehäuse mit dem Front Panel-Anschluss (F PANEL) am Motherboard.

Front Panel-Anschluss

Pinbelegung A: Pinbelegung B:

MSG: Meldung/Betrieb/-Ruhezustand-LED
PWR: Betriebsanzeige-LED

PW: Stromschalter

SPEAK: Lautsprecher

HD: Festplattenaktivitäts-LED

RES: Reset-Schalter

Cl: Gehäuse offen-Anschluss

Hinweis: Die Pinbelegung der Frontblendenanschlüsse kann je nach Modell abweichen.itte entnehmen Sie die tatsächliche Pinbelegung der jeweiligen Motherboard-Bedienungsanleitung.

Schritt 8

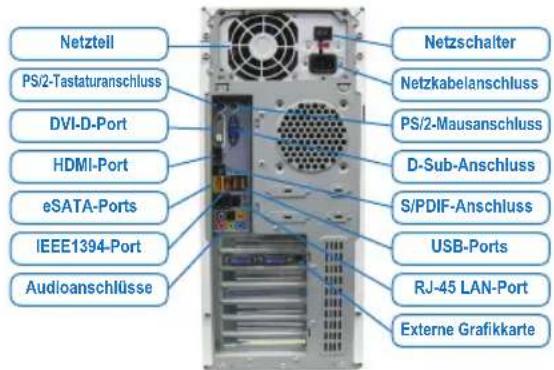

Verbinden der Peripheriegeräte

Gehäuserückwand

Nachdem die obigen Schritte ausgeführrt wurden, schreiben Sieitte die Peripheriegerate wie z.B. Tastatur, Maus, Monitor usw. an den Computer an. Schreiben Sie abschiedend den Computer and das Stromnetz an, schalten das System ein und installmenten Sie benöttige Software.
