Caractéristiques techniques	Détails
Type de carte mère	ATX
Chipset	Intel 915P
Processeurs compatibles	Intel Pentium 4, Intel Celeron
Socket	LGA 775
RAM maximale	4 Go DDR2
Slots mémoire	2 x DIMM
Ports SATA	2 x SATA 3.0 Gb/s
Ports USB	4 x USB 2.0
Carte graphique intégrée	Oui, supporte les graphiques Intel
Format de la carte	ATX
Utilisation	Idéale pour des configurations bureautiques et multimédia
Maintenance	Nettoyage régulier des composants, mise à jour du BIOS
Sécurité	Protection contre les surcharges électriques
Informations générales	Vérifier la compatibilité des composants avant l'achat

FOIRE AUX QUESTIONS - GA8I915P Duo ProA GIGABYTE

Quelle est la compatibilité de la GIGABYTE GA8I915P Duo ProA avec les processeurs ?

La GIGABYTE GA8I915P Duo ProA est compatible avec les processeurs Intel Pentium 4 et les processeurs Intel Celeron basés sur le socket LGA775.

Comment mettre à jour le BIOS de la carte mère GIGABYTE GA8I915P Duo ProA ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site Web de GIGABYTE, créez une clé USB bootable, puis redémarrez votre ordinateur tout en accédant au menu de démarrage pour flasher le BIOS.

Quels types de mémoire RAM puis-je utiliser avec la GIGABYTE GA8I915P Duo ProA ?

Cette carte mère prend en charge la mémoire DDR2 SDRAM jusqu'à 4 Go avec une fréquence allant jusqu'à 800 MHz.

Comment résoudre un problème de démarrage avec la GIGABYTE GA8I915P Duo ProA ?

Vérifiez les connexions de l'alimentation, assurez-vous que la RAM et le processeur sont correctement installés, et effectuez un reset du BIOS en retirant la pile pendant quelques minutes.

La GIGABYTE GA8I915P Duo ProA supporte-t-elle le SLI ou CrossFire ?

Non, la GIGABYTE GA8I915P Duo ProA ne prend pas en charge les configurations SLI ou CrossFire pour les cartes graphiques.

Comment connecter des périphériques USB à la GIGABYTE GA8I915P Duo ProA ?

La carte mère dispose de plusieurs ports USB 2.0 à l'arrière et d'en-têtes USB à l'intérieur pour connecter des ports supplémentaires.

Quelle est la capacité maximale de stockage pour les disques durs avec la GIGABYTE GA8I915P Duo ProA ?

La carte mère prend en charge des disques durs SATA jusqu'à 2 To par port, avec plusieurs ports SATA disponibles.

Pourquoi mon ordinateur ne détecte-t-il pas la carte mère GIGABYTE GA8I915P Duo ProA ?

Vérifiez que tous les câbles sont correctement connectés, que le processeur et la RAM sont bien installés, et testez avec une autre alimentation si nécessaire.

Quelles sont les options de connectivité réseau sur la GIGABYTE GA8I915P Duo ProA ?

La carte mère est équipée d'un contrôleur Ethernet intégré pour une connexion réseau filaire, ainsi que de plusieurs ports pour les connexions audio.

Comment installer un nouveau système d'exploitation sur la GIGABYTE GA8I915P Duo ProA ?

Insérez le support d'installation du système d'exploitation (CD/DVD ou clé USB), redémarrez l'ordinateur et accédez au BIOS pour définir le périphérique de démarrage approprié.

MODE D'EMPLOI GA8I915P Duo ProA GIGABYTE

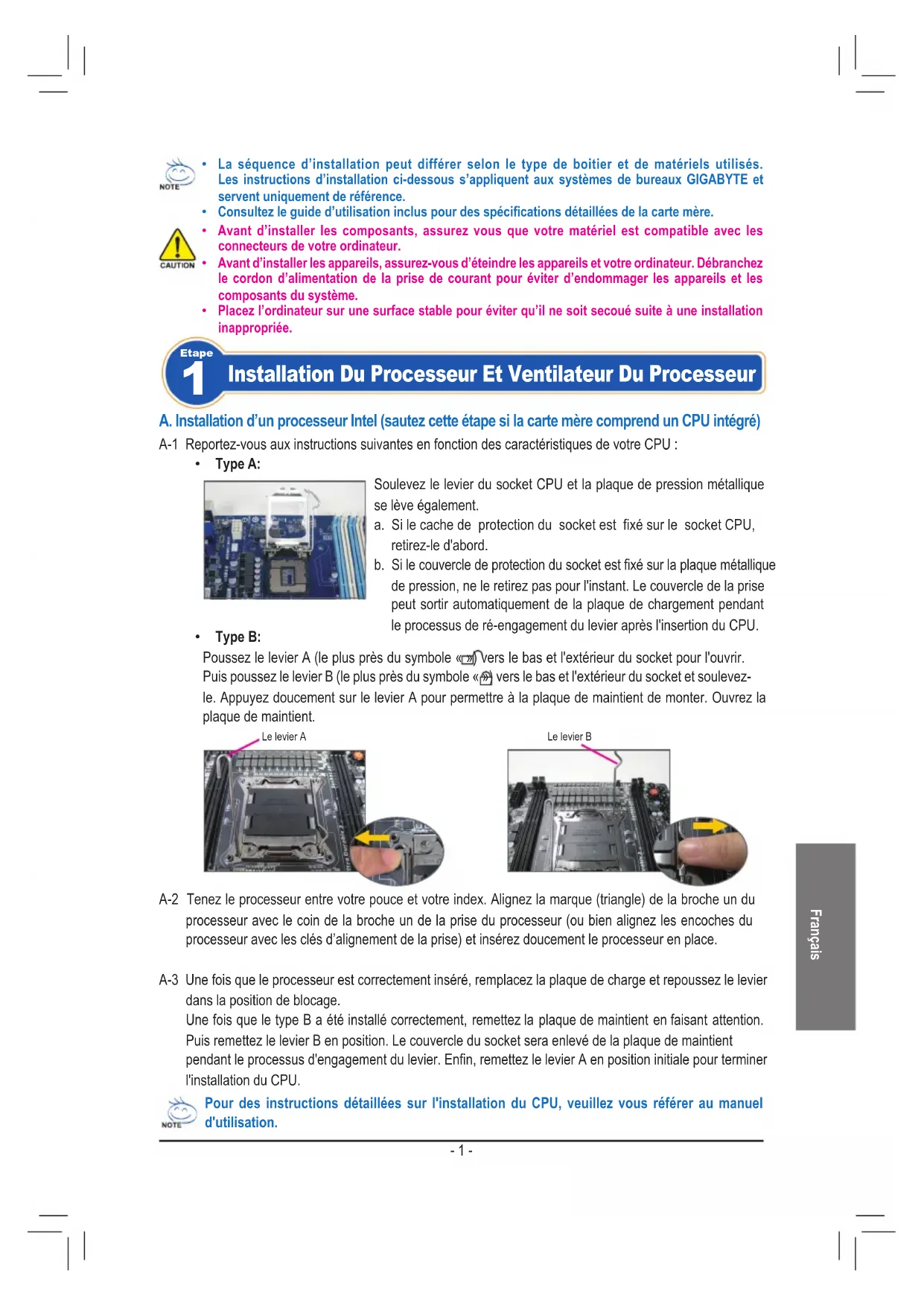

• La séquence d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de reference.
• Consultez le guide d'utilisation inclus pour des specifications détaillées de la carte mère.
• Avant d'installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'eteindre les appareils et votre ordinateur. Débranche le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

Installation Du Processeur Et Ventilateur Du Processeur

A. Installation d'un processeur Intel (sautez cette étapé si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.
b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

Type B:

Poussez le levier A (le plus pres du symbole « vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus pres du symbole « vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre a la plaque de maintient de monter. Ouvrez la plaque de maintient.

A-2 Tenez le processeur entre vous pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.

A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repousseze le levier dans la position de blocage.

Une fois que le type B a eté installé correctement, remettez la plaque de mainient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de mainient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuilles vous reférer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étapé si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et inséréz doucement le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs trous.

B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en BAissant le levier du support et en le verrouillant dans la position de blocage.

• Ne faites pas entre le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Reglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protégé la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abordmettreune fine couche de pate de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).
C-2 Reliez le cable du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation De La Mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de détention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalément dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Préparation Du Boîtier Et Installation D'un Bloc D'alimentation

dont un système de bureau GIGABYTE comme dans l'exemple donné, ou d'abord les deux cotés et le dessus du casier afin d'instructor le bloc d'installation. Placez le bloc d'alimentation à l'endetroit approprié dans le boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour et sur qu'une puissance suffisante puisse etre delivrree a
yote système, l'utilisation d'une alimentation de bonne qualite est
recommandée. L'utilisation d'un bloc d'alimentation ne fournissant
pas la puissance requise peut entrainer une instability du système
ou l'incapacité du système a etre lancé.

Etape

4 Installation De La Carte Mere

Retirez le bouclier d'Entrée/sortie original de l'arrête du boftier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boftier en la positionnant dans son bouclier d'Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boftier. Fixez la carte mère en place à l'aide les vis.

Bouclier Entrée/Sortie (I/O)

Etape

5 Installation D'une Carte D'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrêté du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrêté du boîtier à l'aide d'une vis.

• Avant d'acheter une carte d'extension, vérifie la longueur de la carte, en vous assurant qu'elle est adaptée à votre boitier.

Assurez-vous que carte d'extension est complètement enforcée dans la fente.

Etape

6 Installation Des Apparels Ide Et Sata

Installation d'un lecteur optique

6-1 InstallesYOUR lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boitier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boitier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux apparéils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos apparéils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

7

Connexion Des Câbles Aux Connecteurs Internes

7-1 Reliez les cables aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.
7-2 Attachez le module du panneau avant (different selon la conception du boitier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boitier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tete du panneau avant

Emplacements de broche A : Emplacements de broche B :

MSG:DEL Message/Marche/Veille
PWR:DEL de marche
PW:Commande marche/arret
SPEAK: Haut-parleur
HD: DEL d'activité du disque dur
RES:Commandede réinitialisation
Cl:En-tete d'instructions du chassis

(Remarque) Les emplacements de broche du panneau avant peuvent etre differentes de ceux indiques sur le schema.Consultez le mode d'emploi de la carte mere pour trouver l'emplacement reel des broches.

Etape 8

Connexion des péripériques

Panneau arrriere du boitier

Une fois que vous avez terminé les étapes ci-dessus, reliez les apparciels périhériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
