GA8I915P DuoA - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	Gigabyte
Modèle	GA8I915P DuoA
Chipset	Intel 915P
Socket processeur	LGA775
Processeurs supportés	Intel Pentium 4 / Celeron
Types de mémoire	DDR400 / DDR333 / DDR266
Nombre de slots mémoire	4 (max 4 Go)
Slots d'extension	1 PCI Express x16, 2 PCI Express x1, 3 PCI
Stockage	4 ports SATA, 2 ports IDE (ATA 100/66/33)
Connecteurs USB	8 USB 2.0 (4 en panneau arrière, 4 via en-têtes)
Réseau	Gigabit Ethernet intégré
Audio	Audio 8 canaux HD (Realtek ALC880)
Form factor	ATX standard (305 x 244 mm)
Poids	Environ 0,8 kg
Alimentation requise	Alimentation ATX 24 broches + 4 broches CPU
Température de fonctionnement	0°C à 40°C
Entretien	Nettoyage à sec, éviter les liquides
Sécurité	Débrancher avant installation, protection ESD
Pièces détachées	Disponibles sur le site Gigabyte

FOIRE AUX QUESTIONS - GA8I915P DuoA GIGABYTE

Quel type de processeur est compatible avec la Gigabyte GA8I915P DuoA ?

Cette carte mère supporte les processeurs Intel Pentium 4 et Celeron sur socket LGA775. Assurez-vous que votre processeur est compatible avec le chipset Intel 915P.

Comment installer le processeur correctement ?

Soulevez le levier du socket, alignez le triangle du processeur avec celui du socket, insérez délicatement le processeur, puis abaissez le levier pour le verrouiller. Ne forcez jamais l'insertion.

Quels types de mémoire RAM puis-je utiliser ?

La carte mère accepte de la mémoire DDR400, DDR333 et DDR266, jusqu'à 4 Go au total (4 slots). Utilisez des barrettes non-ECC.

Comment installer la carte mère dans le boîtier ?

Remplacez le bouclier I/O d'origine par celui de la carte mère, placez la carte mère dans le boîtier en alignant les trous de vis, puis fixez-la avec les vis fournies.

Quelle alimentation est recommandée ?

Utilisez une alimentation ATX de bonne qualité, avec un connecteur 24 broches et un connecteur 4 broches pour le CPU. Une puissance d'au moins 400W est recommandée pour un système standard.

Comment connecter le panneau avant du boîtier ?

Référez-vous au schéma du manuel pour brancher les fils du panneau avant (LED, bouton power, reset, haut-parleur) sur l'en-tête F_PANEL de la carte mère.

Puis-je installer une carte graphique PCI Express ?

Oui, la carte mère possède un slot PCI Express x16. Insérez la carte graphique dans ce slot et fixez-la avec une vis sur le panneau arrière.

Comment configurer les disques durs SATA ?

Branchez les câbles SATA sur les ports SATA de la carte mère et sur les disques. Dans le BIOS, vous pouvez définir l'ordre de démarrage et le mode RAID si supporté.

Que faire si le système ne démarre pas après installation ?

Vérifiez les connexions d'alimentation, la bonne insertion du processeur et de la RAM. Essayez de démarrer avec un minimum de composants (une seule barrette RAM, carte graphique). Consultez le manuel pour les voyants LED.

Où trouver les pilotes pour cette carte mère ?

Les pilotes sont disponibles sur le site officiel de Gigabyte, dans la section support du modèle GA8I915P DuoA. Téléchargez les pilotes pour le chipset, l'audio, le réseau, etc.

MODE D'EMPLOI GA8I915P DuoA GIGABYTE

• La série d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.

• Consultez le guide d'utilisation inclus pour des specifications détaillées de la carte mère.

• Avant d'installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.

• Avant d'installer les apparèils, assurez-vous d'éteindre les apparèils et votre ordinateur. Débranchelez cordon d'alimentation de la prise de courant pour éviter d'endommager les apparèils et les composants du système.

• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

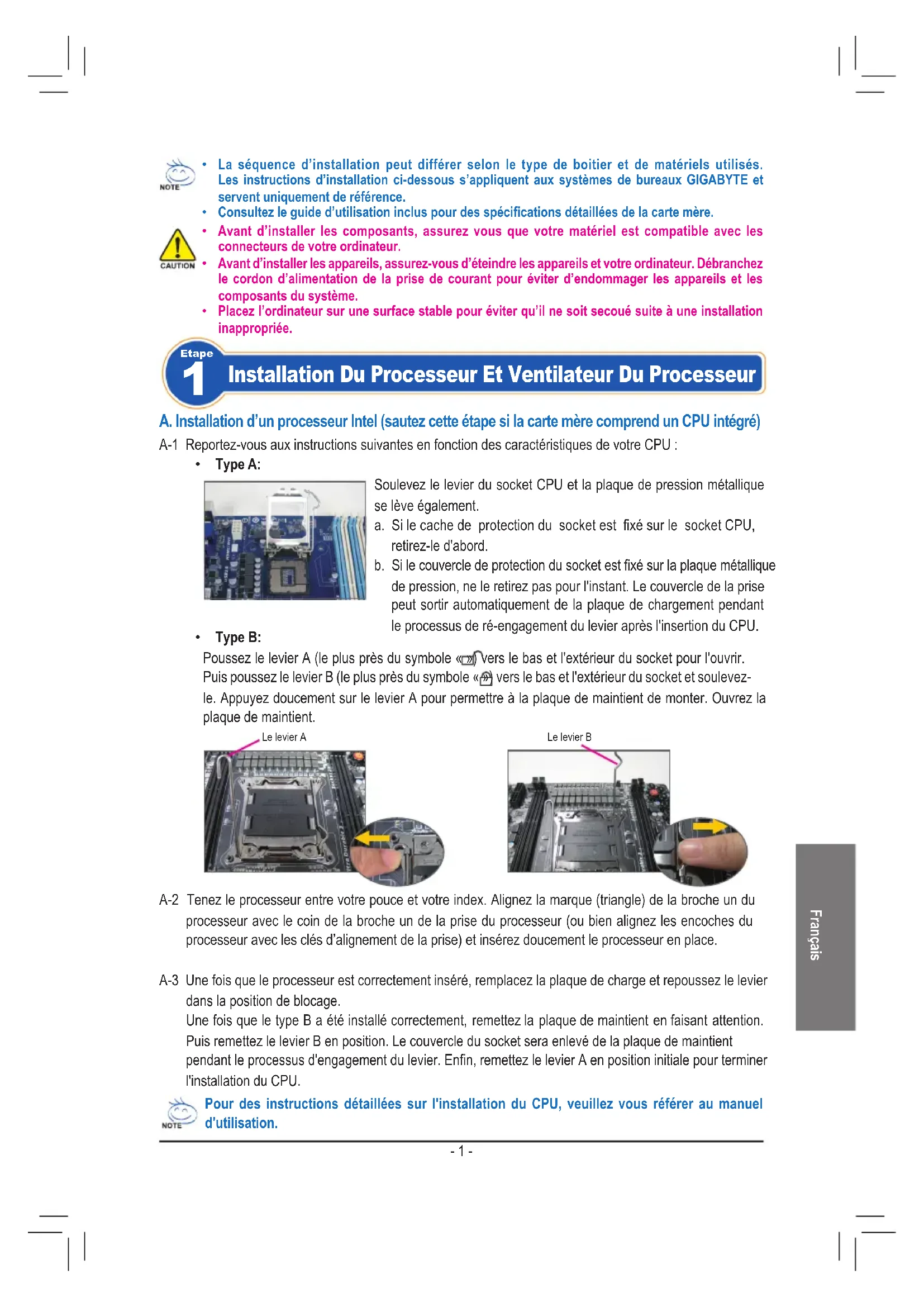

Installation Du Processeur Et Ventilateur Du Processeur

A. Installation d'un processeur Intel (sautez cette étapé si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.
b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sourrir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

Type B:

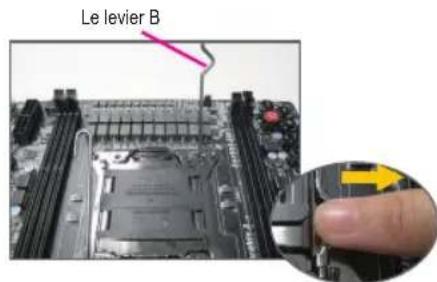

Poussez le levier A (le plus pres du symbole « vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus pres du symbole « vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre a la plaque de maintainent de monter. Ouvrez la plaque de maintient.

A-2 Tenez le processeur entre vous pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.

A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repousseze le levier dans la position de blocage.

Une fois que le type B a eté installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuilles vous reférer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

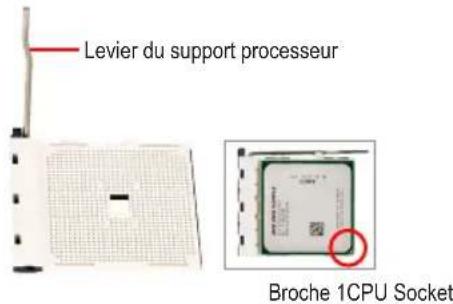

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et inséréz doucement le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs trous.

B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baisnant le levier du support et en le verrouillant dans la position de blocage.

• Ne faites pas entre le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Reglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protégé la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mesure une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).
C-2 Reliez le cable du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation De La Mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de détention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalément dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Préparation Du Boîtier Et Installation D'un Bloc D'alimentation

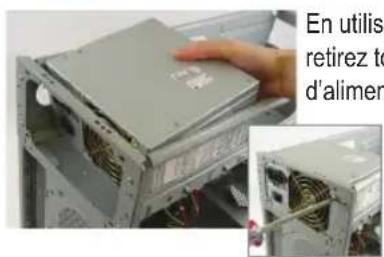

dont un système de bureau GIGABYTE comme dans l'exemple donné, ou d'abord les deux cotés et le dessus du casier afin d'instructor le bloc d'installation. Placez le bloc d'alimentation à l'endetroit approprié dans le boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour et sur qu'une puissance suffisante puisse etre delivrree a
yote système, l'utilisation d'une alimentation de bonne qualite est
recommandée. L'utilisation d'un bloc d'alimentation ne fournissant
pas la puissance requise peut entrainer une instability du système
ou l'incapacité du système a etre lancé.

Etape

4 Installation De La Carte Mere

Retirez le bouclier d'Entrée/sortie original de l'arrête du boftier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boftier en la positionnant dans son bouclier d'Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boftier. Fixez la carte mère en place à l'aide les vis.

Bouclier Entrée/Sortie (I/O)

Etape

5 Installation D'une Carte D'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrêté du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrêté du boîtier à l'aide d'une vis.

• Avant d'acheter une carte d'extension, vérifie la longueur de la carte, en vous assurant qu'elle est adaptée à votre boitier.

Assurez-vous que carte d'extension est complètement enforcée dans la fente.

Etape

6 Installation Des Apparels Ide Et Sata

Installation d'un lecteur optique

6-1 InstallesYOUR lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boitier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boitier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux apparéils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos apparéils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

7

Connexion Des Câbles Aux Connecteurs Internes

7-1 Reliez les cables aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.
7-2 Attachez le module du panneau avant (different selon la conception du boitier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boitier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tete du panneau avant

Emplacements de broche A : Emplacements de broche B :

MSG:DEL Message/Marche/Veille
PWR: DEL de marche
PW:Commande marche/arrêt
SPEAK: Haut-parleur
HD: DEL d'activité du disque dur
RES:Commandedereinitialisation
Cl: En-tete d'instructions du chassin

(Remarque) Les emplacements de broche du panneau avant peuvent etre differentes de ceux indiques sur le schema.Consultez le mode d'emploi de la carte mere pour trouver l'emplacement reel des broches.

Etape 8

Connexion des péripériques

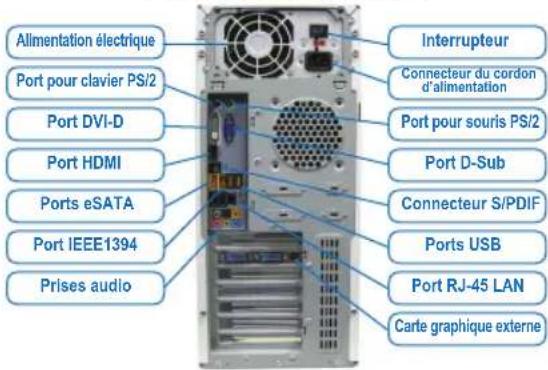

Panneau arrriere du boitier

Une fois que vous avez terminé les étapes ci-dessus, reliez les apparciels périhériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
