| Tipo di prodotto | Scheda madre |
| Marca | Gigabyte |
| Modello | GA-H55M-S2HP |
| Chipset | Intel H55 Express |
| Socket processore | LGA1156 |
| Formato | Micro ATX |
| Dimensioni | 24,4 x 22,0 cm (stima) |
| Peso | Circa 0,5 kg |
| Alimentazione | ATX 24 pin + 4 pin CPU |
| Memoria supportata | DDR3, 2 slot, max 16 GB (stima) |
| Supporto processore | Intel Core i7/i5/i3/Pentium/Celeron LGA1156 |
| Grafica integrata | Sì (tramite processore compatibile) |
| Connettori di visualizzazione | DVI-D, HDMI, D-Sub (VGA) |
| Connettori USB | USB 2.0 (porte posteriori e header interni) |
| Connettori di rete | Gigabit Ethernet (RJ-45) |
| Connettori audio | Jack audio 3,5 mm, S/PDIF out |
| Connettori interni | 4x SATA 3 Gb/s, 1x IDE, 1x FDD (stima) |
| Connettori di espansione | 1x PCI-E x16, 2x PCI-E x1, 1x PCI |
| Sicurezza | Protezione contro le sovratensioni, precauzioni ESD |
| Manutenzione | Pulire con un panno asciutto, evitare l'umidità |
| Riparabilità | Sostituzione batteria CMOS, aggiornamento BIOS tramite DualBIOS |
Domande frequenti - GA-H55M-S2HP GIGABYTE
Domande degli utenti su GA-H55M-S2HP GIGABYTE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Scheda madre in formato PDF gratuitamente! Trova il tuo manuale GA-H55M-S2HP - GIGABYTE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GA-H55M-S2HP del marchio GIGABYTE.
MANUALE UTENTE GA-H55M-S2HP GIGABYTE
- La sequenza dell'installazione può differire a seconda del tipo di case e dei dispositivi utilizzati. Le istruzioni per l'installazione indicate in basso si applicano ai sistemi desktop GIGABYTE e sono solo di riferimento.
- Per specifiche dettagliate sulla scheda madre, fare riferimento al manuale utente incluso.
- Accertarsi che i dispositivi siano conformi ai connettori sul computer, prima di installarli.
- Prima dell'installazione, accertarsi che i dispositivi e il computer siano spenti. Scollegare il cavo elettrico dalla presa per evitare di danneggiare i dispositivi e i componenti del sistema.
- Posizionare il computer su una superficie stabile per ovviare ai problemi di un'installazione non corretta dovuta a oscillazioni.
Installazione Della CPU E Della Ventola
A. Installazione di una CPU Intel (saltare questa fase se la scheda madre ha una CPU integrata)
A-1 Fare riferimento alle seguenti istruzioni in base alle specifiche della CPU:
- Tipo A:
Sollevare la leva del socket della CPU e la piastra metallica si solleva allo stesso modo.
a. Se il coperchio del socket protettivo è fissato al socket della CPU, è necessario prima rimuoverlo.
b. Se la copertura della presa dalla piastra protettiva è fissata sulla piastra di carico in metallo, non rimuoverla in questa fase. La copertura della presa potrebbe apparire automaticamente fuori dalla piastra di carico durante il processo di reinnesto della leva dopo aver inserito la CPU.
- Tipo B:
Abbassare la leva A (la più vicina al contrassegno "allontanandola dal socket per sganciarlo. Quindi abbassare la levetta B (la più vicina al contrassegno "allontanandola dal socket e alzare. Premere delicatamente sulla leva A per consentire alla placchetta di fermo di alzarsi. Aprire la placchetta.
A-2 Afferrare la CPU con il pollice e l'indice. Allineare il segno del pin uno della CPU (triangolo) con l'angolo del pin uno dell'alloggiamento (oppure allineare le tacche della CPU ai segni sull'alloggiamento) e inserire delicatamente la CPU al suo posto.
A-3 Una volta inserita correttamente la CPU, rimettere la piastra e spingere indietro la leva dell'alloggiamento in posizione di blocco.
Una volta correttamente inserita la tipo A, riposizionare con cura la placchetta di fermo. Quindi fissare la levetta B sotto la sua linguetta di arresto. Il coperchio del socket può saltar fuori dalla placchetta di fermo durante l'operazione di aggancio della leva. Infine, per completare l'installazione della CPU, spingere la leva A sotto la sua linguetta di arresto.
Per istruzioni dettagliate sull'installazione della CPU, fare riferimento al manuale dell'utente.

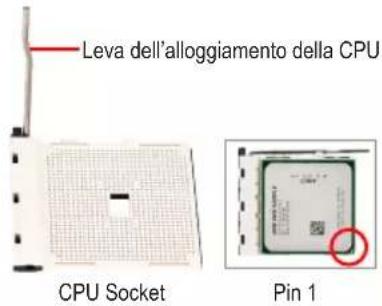

B. Installazione di una CPU AMD (saltare questa fase se la scheda madre ha una CPU integrata)
B-1 Sollevare completamente la leva dell'alloggiamento della CPU. Allineare il pin uno della CPU (simbolo del triangolino) con il segno del triangolo sull'alloggiamento ed inserire delicatamente la CPU. Accertarsi che i pin della CPU si inseriscano perfettamente nei fori.
B-2 Una volta inserita, poggiare un dito al centro della CPU, abbassando la leva dell'alloggiamento e bloccandola in posizione.
- Non forzare la CPU nell'alloggiamento. La CPU non può essere inserita, se orientata in maniera errata. In questo caso, orientare correttamente la CPU.
- NON toccare i contatti dell'alloggiamento. Per proteggere l'alloggiamento della CPU, riposizionare sempre le coperture di protezione quando la CPU non è installata.
C. Installazione della ventola della CPU
C-1 Prima di installare la ventola della CPU, aggiungere uno strato sottile di pasta dissipatrice sulla superficie della CPU stessa. Quindi installare la ventola (fare riferimento al relativo manuale d'installazione)
C-2 Collegare il cavo della ventola al connettore CPU_FAN sulla scheda madre, in modo che possa funzionare correttamente evitando il surriscaldamento della CPU.
Installazione Del Modulo Di Memoria
Fare attenzione all'orientamento del modulo di memoria. Distribuire le clip di fissaggio su entrambe le estremità dell'alloggiamento della memoria. Inserire il modulo di memoria nell'alloggiamento. Come indicato nell'immagine a sinistra, poggiare le dita sul bordo superiore del modulo di memoria spingendolo verso il basso ed inserendolo in verticale nell'alloggiamento. Le clip sulle estremità dell'alloggiamento scatteranno, una volta inserito il modulo.
Preparazione Del Case E Installazione Dell'alimentazione
Usando il sistema desktop GIGABYTE come esempio, rimuovere prima entrambi i lati e il coperchio del case per inserire l'alimentazione. Posizionare l'alimentatore nel case correttamente e fissarlo con le viti. L'installazione e la posizione dell'alimentazione possono variare a seconda del tipo di case utilizzato.
Per garantire un'alimentazione sufficiente al sistema, si consiglia di utilizzare un alimentatore di buona qualità.
Installazione Della Scheda Madre
Rimuovere la maschera posteriore del case e sostituirla con quella della scheda madre. Collocare la scheda madre all'interno del case posizionandolo nella sua maschera posteriore. Allineare i fori per le viti di montaggio sulla scheda madre con i fori corrispondenti sul case. Fissare la scheda madre con le viti.
Schermo I/O
Installazione Di Una Scheda Di Espansione
Scheda grafica PCI Express
Individuare uno slot di espansione che supporti la scheda e togliere il suo coperchio dal pannello posteriore del case. Inserire la scheda di espansione nello slot. Fissare con una vite la staffa della scheda di espansione al pannello posteriore del telaio.
- Prima di acquistare una scheda di espansione, controllare la lunghezza della scheda, assicurandosi che sia adatta al telaio.
- Accertarsi che la scheda di espansione sia completamente inserita nello slot.
Installazione Di Dispositivi IDE E SATA
Installazione di un'unità ottica
6-1 Installare le unità ottiche, come DVD-ROM e CD-ROM. Rimuovere il coperchio dell'alloggiamento dell'unità da 5,25" sulla parte anteriore del case. Montare l'unità ottica nell'alloggiamento da 5,25" e fissarla con le viti.
6-2 Installare dischi rigidi IDE e SATA. Installare il disco rigido nell'alloggiamento all'interno del case e fissarlo con le viti.
Installazione di un disco rigido
- Un connettore IDE della scheda madre può collegare fino a due dispositivi IDE. Prima dell'installazione controllare le impostazioni dei jumper (master e slave) sui dispositivi IDE.
- Se è installato più di un disco rigido, accedere al BIOS Setup del sistema per impostare la sequenza di avvio del disco rigido.
Collegameno Dei Cavi Ai Connettori Interni
7-1 Collegare i cavi ai connettori interni e ai connettori sulla scheda madre, inclusi i connettori IDE/SATA e quelli dell'audio del pannello frontale, USB, IEEE 1394 ecc.
7-2 Collegare il modulo del pannello frontale (diverso a seconda della struttura del case e che è composto da spia di alimentazione, spia dell'attività del disco rigido, altoparlanti, tasto di reset, tasto di accensione, ecc.) dal case al connettore del pannello frontale (F_PANEL) sulla scheda madre.
Connettore del pannello frontale
Assegnazioni pin A: Assegnazioni pin B:
MSG: LED Messaggio/Alimentazione/Sleep
PWR: LED alimentazione
PW: Interruttore di alimentazione SPEAK: Altoparlante
HD: LED di attività del disco rigido
RES: Tasto reset
C.I.: Collettore di intrusione dello chassis
(Nota) Le assegnazioni dei pin del pannello frontale possono differire da modello a modello. Fare riferimento al manuale utente della scheda madre per le assegnazioni reali dei pin.

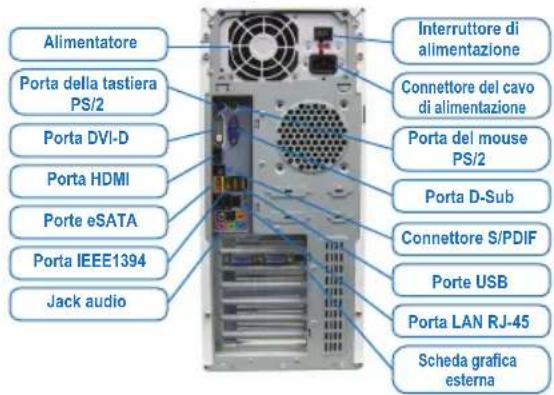

Periferiche Di Connessione
Pannello posteriore del telaio
Una volta completate le fasi di cui sopra, collegare le periferiche come tastiera, mouse, monitor ecc., al computer. Quindi collegare l'alimentazione, accendere il sistema e installare il software necessario.
