GA-H55M-S2HP - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	Gigabyte
Modèle	GA-H55M-S2HP
Chipset	Intel H55 Express
Socket processeur	LGA1156
Format	Micro ATX
Dimensions	24,4 x 22,0 cm (estimation)
Poids	Environ 0,5 kg
Alimentation	ATX 24 broches + 4 broches CPU
Mémoire supportée	DDR3, 2 slots, max 16 Go (estimation)
Support processeur	Intel Core i7/i5/i3/Pentium/Celeron LGA1156
Graphique intégré	Oui (via processeur compatible)
Connecteurs d'affichage	DVI-D, HDMI, D-Sub (VGA)
Connecteurs USB	USB 2.0 (ports arrière et en-têtes internes)
Connecteurs réseau	Gigabit Ethernet (RJ-45)
Connecteurs audio	Prises audio 3,5 mm, S/PDIF out
Connecteurs internes	4x SATA 3 Gb/s, 1x IDE, 1x FDD (estimation)
Connecteurs d'extension	1x PCI-E x16, 2x PCI-E x1, 1x PCI
Sécurité	Protection contre les surtensions, précautions ESD
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Réparabilité	Remplacement pile CMOS, mise à jour BIOS via DualBIOS

FOIRE AUX QUESTIONS - GA-H55M-S2HP GIGABYTE

Comment installer le processeur sur la carte mère GA-H55M-S2HP ?

Pour installer un processeur Intel LGA1156, soulevez le levier du socket, retirez le cache de protection, alignez le triangle du processeur avec le triangle du socket, insérez doucement le processeur, puis abaissez le levier pour le verrouiller. Appliquez de la pâte thermique avant de monter le ventilateur.

Quel type de mémoire RAM est compatible ?

Cette carte mère supporte la mémoire DDR3 jusqu'à 16 Go (estimation) en deux slots. Utilisez des modules DDR3 non ECC, de préférence en kit pour le dual-channel.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS depuis le site Gigabyte. Utilisez l'outil @BIOS sous Windows ou la fonction Q-Flash intégrée au BIOS pour effectuer la mise à jour.

La carte mère prend-elle en charge le dual-channel ?

Oui, elle supporte le dual-channel si vous installez deux barrettes de mémoire identiques dans les deux slots. Pour activer le dual-channel, insérez les modules dans les slots de la même couleur.

Quels sont les ports vidéo disponibles ?

Les ports vidéo sont : DVI-D, HDMI et D-Sub (VGA). Utilisez un processeur avec graphique intégré pour profiter de la sortie vidéo.

Comment connecter le panneau avant ?

Branchez les câbles du panneau avant (bouton power, LED, reset, haut-parleur) sur l'en-tête F_PANEL de la carte mère. Consultez le manuel pour le brochage exact, car il peut varier.

Quel bloc d'alimentation est recommandé ?

Un bloc d'alimentation de bonne qualité de 400W minimum est recommandé. Assurez-vous qu'il possède les connecteurs ATX 24 broches et 4 broches CPU.

La carte mère supporte-t-elle les disques SATA ?

Oui, elle dispose de 4 ports SATA 3Gb/s pour connecter des disques durs ou SSD SATA. Un port IDE est également présent pour les anciens périphériques.

Comment réinitialiser le CMOS ?

Pour réinitialiser le CMOS, éteignez l'ordinateur, débranchez le câble d'alimentation, puis retirez la pile CMOS pendant environ 30 secondes. Remettez la pile et redémarrez.

Où trouver les pilotes ?

Les pilotes sont disponibles sur le site officiel de Gigabyte dans la section support du produit GA-H55M-S2HP. Téléchargez les pilotes pour le chipset, le LAN, l'audio, etc.

MODE D'EMPLOI GA-H55M-S2HP GIGABYTE

• La séquence d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.
• Avant d'installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

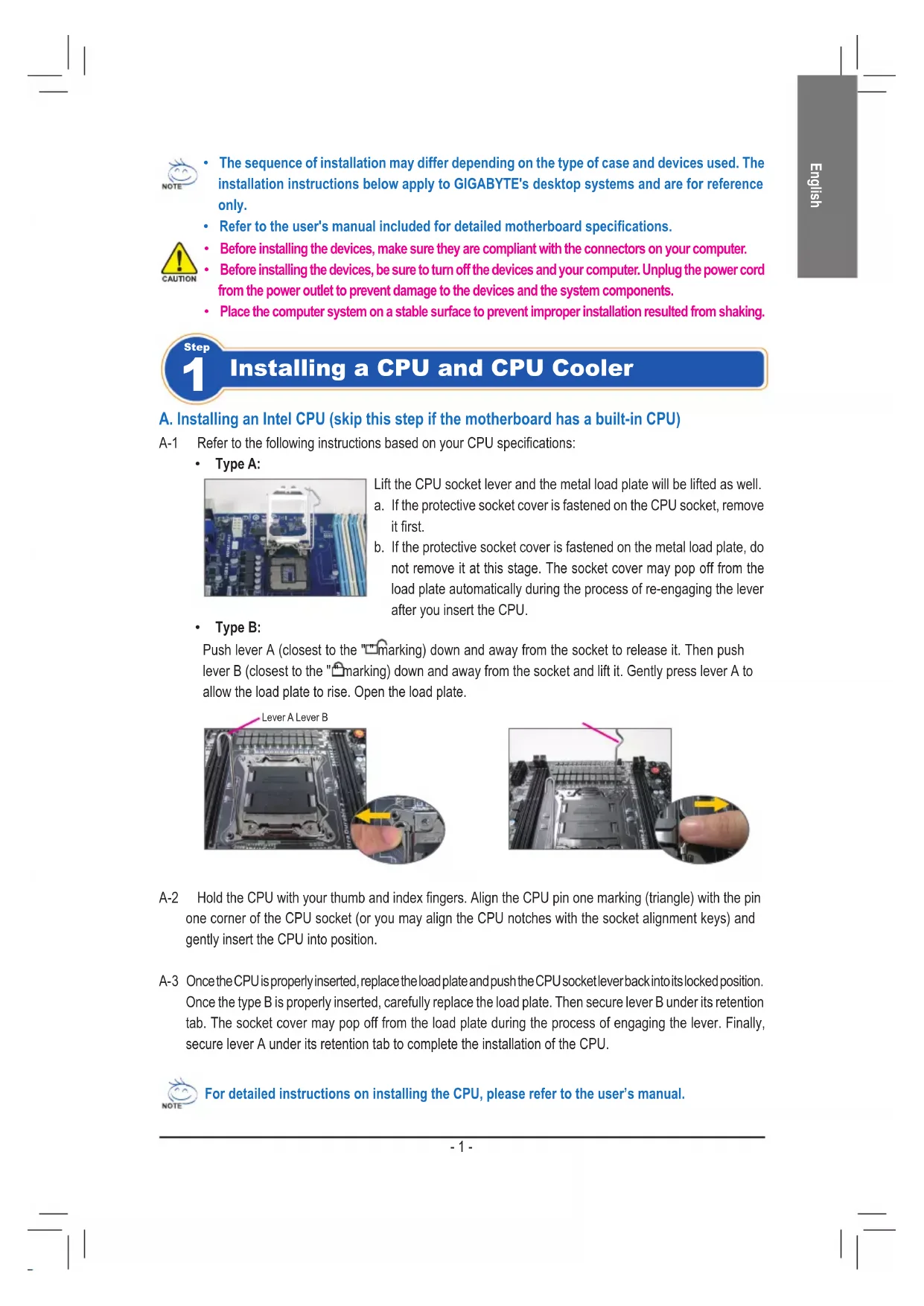

Installation Du Processeur Et Ventilateur Du Processeur

A. Installation d'un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

- Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.
b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

- Type B:

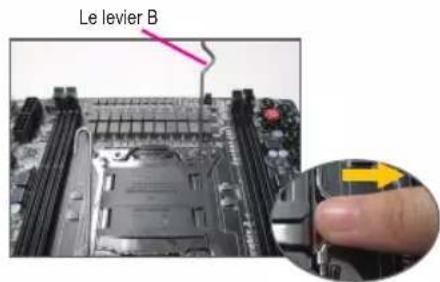

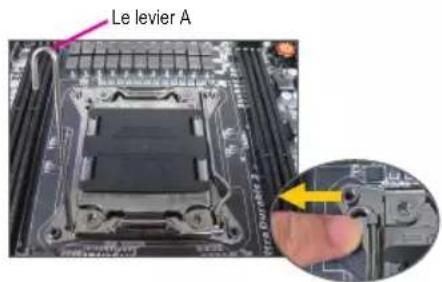

Poussez le levier A (le plus près du symbole «» vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole «» vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintient de monter. Ouvrez la plaque de maintient.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.

A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

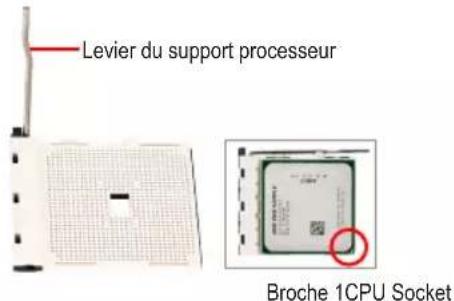

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs trous.

B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).
C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation De La Mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Préparation Du Boîtier Et Installation D'un Bloc D'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Etape 4

Installation De La Carte Mère

Retirez le bouclier d'Entrée/sortie original de l'arrière du boîtier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide les vis.

Bouclier Entrée/Sortie (I/O)

Etape 5

Installation D'une Carte D'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

• Avant d'acheter une carte d'extension, vérifiez la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier.
• Assurez-vous que carte d'extension est complètement enfoncée dans la fente.

Etape 6

Installation Des Appareils Ide Et Sata

Installation d'un lecteur optique

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couvercle de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifiez les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la séquence de lancement du disque dur.

Connexion Des Câbles Aux Connecteurs Internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.
7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F_PANEL) de la carte mère.

En-tête du panneau avant
Emplacements de broche A : Emplacements de broche B :

MSG : DEL Message/Marche/Veille
PWR : DEL de marche
PW: Commande marche/arrêt
SPEAK: Haut-parleur
HD: DEL d'activité du disque dur
RES: Commande de réinitialisation
CI : En-tête d'instructions du châssis

(Remarque) Les emplacements de broche du panneau avant peuvent être différentes de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour trouver l'emplacement réel des broches.

Connexion des périphériques

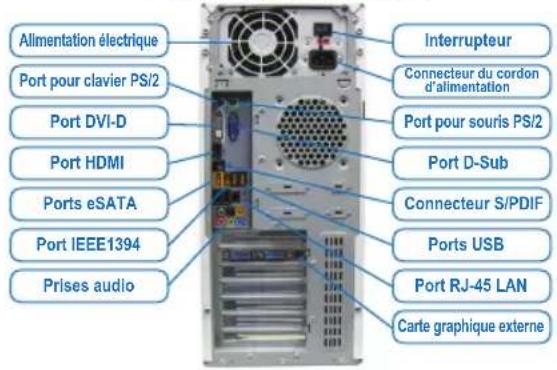

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les appareils périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
