HASZNÁLATI ÚTMUTATÓ GAC1007UN GIGABYTE

• A telepítési műveletek sorrendje eltérhet a háztípus és a felhasznált eszközök függvényében.

Az alábbi telepítési utasítások a GIGABYTE asztali rendszerekre érvényesek, és csupán

hivatkozási alapként szolgálnak.

• Az alaplapra vonatkozó részletesebb információkért olvassa el a csatolt felhasználói

1 Lépés Processzor És Processzorhűtő Beszerelése

A. Intel CPU beszerelése (Hagyja ki ezt a lépést, ha az alaplapon beépített processzor van)

• Az eszközök telepítése előtt győződjön meg arról, hogy azok kompatibilisek a számítógépen

levő csatlakozókkal.

• Az eszközök telepítése előtt kikapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábel

dugaszát a fali aljzatból, hogy megóvja az eszközöket és a rendszer összetevőit a meghibásodástól.

• A számítógépet stabil felületre állítsa, hogy elkerülje a rázkódás miatti helytelen teleptést.

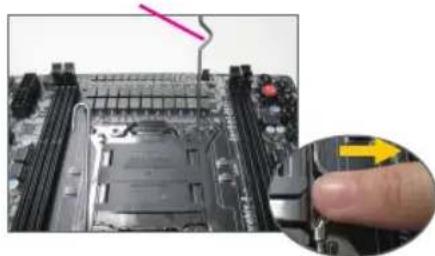

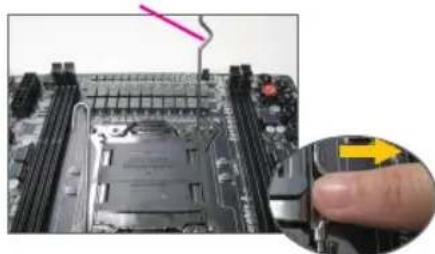

Az "A" jelű kart (a " " jelölés közelében) nyomja lefelé és a foglalattal ellentétes irányba a kioldásához.

A "B" jelű kart (a " " jelölés közelében) pedig nyomja lefelé és a foglalattal ellentétes irányba a

felemeléséhez. Óvatosan nyomja le az "A" jelű kart, hogy felemelkedhessen a tartólemez. Nyissa fel

A-1 A CPU műszaki adatai alapján tekintse meg az alábbi utasításokat:

Emelje fel a CPU-foglalat rögzítő karját, és vele együtt felemelkedik a

a. Ha a CPU-foglalon védőlap található, távolítsa el.

b. Ha a foglalat védőborítása a fém tartólemezhez van rögzítve, még

ne távolítsa el. A foglalat fedele magától lepattanhat a tartólemezről,

amikor a kart rögzíti, miután behelyezte a CPU-t.

A CPU beszerelésével kapcsolatos további részletekért forduljon a használati útmutatóhoz.

Az "A" jelű kart Az "B" jelű kart

A-2 Hüvelykujjával és mutatóujjával tartsa a CPU-t. Illessze egymáshoz a processzor első tű jelzését (háromszög)

a processzor foglalat első tű sarkával (vagy illessze össze a processzor bevágásait a foglalat összeillesztő

kulcsaival), majd óvatosan helyezze a processzort a foglalatba.

A-3 A processzor behelyezése után helyezze vissza a tartólemezt, majd nyomja vissza a processzor emelőkarját

Amint megfelelően beszerelte az “B” típus, óvatosan helyezze vissza a tartólemezt. Ezután rögzítse a "B"

rögzítőkart hajtsa a tartófül alá. A foglalat fedele lepattanhat a tartólemezről, amikor a kart rögzíti. Végül

rögzítse az "A" rögzítőkart a tartófül alá a CPU beszerelésének befejezéséhez.- 2 -

Figyelje meg a memóriamodul tagolását. Húzza szét a memória foglalat két végén

levő rögzítőket. Helyezze a memóriamodult a foglalatba. A balra levő ábrán látható

módon helyezze ujjait a memóriamodul felső élére, és függőlegesen nyomja be a

memóriamodult a foglalatba. Miután a memóriamodul helyére kerül a foglalatban,

a foglalat két végén levő rögzítők bekattannak helyükre.

2 Lépés Memória Beszerelése

A GIGABYTE asztali rendszer példáját követve először távolítsa el a ház mindkét

oldallapját és a fedelét, hogy beszerelje a tápot. Helyezze a tápegységet a

megfelelő helyre a számítógépházban és rögzítse csavarokkal. A táp beszerelése

és elhelyezése eltérhet az ábrán bemutatott példától.

3 Lépés A Ház Előkészítése a És Táp Beszerelése

A rendszer megfelelő tápellátása érdekében javasoljuk, hogy jó

minőségű tápegységet használjon. Ha olyan tápot szerel be, amely

nem képes megfelelő áramot szolgáltatni, a rendszer instabillá válik

B-1 Emelje meg teljesen a processzor foglalatának rögzítő

karját. Illessze egymáshoz a processzor első tűjét (kis

háromszögű jelzés) a processzor foglalaton levő háromszögű

jelzéssel, majd óvatosan helyezze a processzort a foglalatba.

Győződjön meg arról, hogy a processzor tűi tökéletesen

illeszkednek a nyílásokba.

B-2 A processzornak foglalatba helyezése után nyomja rá az egyik

ujját a processzor közepére, engedje le a foglalat rögzítő

karját, majd akassza be teljesen rögzített állásba.

• Ne erőltesse a processzort, amikor a foglalatba helyezi. A processzor csak egyféleképpen helyezhető be a

foglalatba. Ha a processzor irányítása nem megfelelő, állítson rajta.

• NE érintse meg a foglalat érintkezőit! A CPU-foglalat védőborítását mindig helyezze vissza, ha a CPU-t

kiveszi a foglalatból.

C-1 A processzorhűtő beszerelése előtt a processzor felületére kenjen

egy vékony réteg hőnyelő pasztát. Ezután szerelje be a hűtőt

(lásd a processzorhűtő beszerelési kézikönyvét).

C-2 Csatlakoztassa a processzorhűtő tápkábelét az alaplapon

levő CPU_FAN csatlakozóhoz úgy, hogy a hűtő megfelelően

működhessen, megakadályozva a processzor túlmelegedését.

C. Processzorhűtő beszerelése

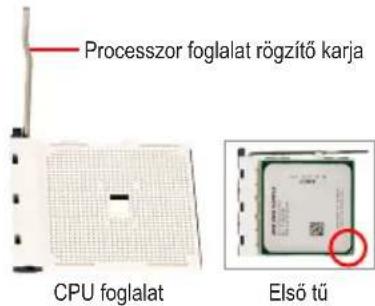

B. AMD CPU beszerelése (Hagyja ki ezt a lépést, ha az alaplapon beépített processzor van)

Processzor foglalat rögzítő karja

Vegye le a ház hátulján levő eredeti I/O védőlapot, és helyette az alaplap

I/O védőlapját helyezze be. Helyezze a házba az alaplapot úgy, hogy az I/O

védőlaphoz illeszti azt. Illessze egymáshoz a rögzítő csavaroknak szánt nyílásokat

a dobozon levő megfelelő nyílásokhoz. Csavarokkal rögzítse az alaplapot.

4 Lépés Az Alaplap Beszerelése

Keresse meg azt a bővítő foglalatot, amelyet a kártyának tartottak fenn, majd

távolítsa el a foglalat védőlapját a ház hátuljáról. Helyezze be a bővítőkártyát

a foglalatba. Rögzítse a bővítőkártya fémtartóját a számítógépház hátlapjához

5 Lépés Bővítőkártya Beszerelése

PCI Express videokártya

• Bővítőkártya beszerzése előtt ellenőrizze a kártya hosszúságát, hogy

befér-e a számítógépházba.

• Győződjön meg arról, hogy a bővítőkártyát teljesen belenyomta a

6-1 Szerelje be az optikai – pl. DVD-ROM vagy CD-ROM – meghajtókat.

Távolítsa el az 5,25”-es bővítőhely fedelét a ház elülső részéről. Szerelje be az optikai

meghajtót az 5,25”-es bővítőhelyre és csavarokkal rögzítse azt.

6 Lépés IDE És SATA Eszközök Beszerelése

Optikai meghajtó beszerelése

Merevlemez beszerelése

6-2 Szerelje be az IDE és SATA merevlemezeket.

Szerelje be a merevlemezeket a házban levő bővítőhelyre és csavarokkal rögzítse

• Az alaplap egyetlen IDE csatlakozójához maximum két IDE eszköz csatlakoztatható. A beszerelés előtt

ellenőrizze az IDE eszközök jumper-beállítását (Master és Slave).

• Ha több merevlemezt szerel be, lépjen a rendszer BIOS-beállításokba, hogy beállítsa az indítási sorrendet.- 4 -

Elülső panel csatlakozója

7-1 Csatlakoztassa a kábeleket az alaplapon levő belső csatlakozókhoz és foglalatokhoz, beleértve az IDE/

SATA csatlakozókat, az elülső panelen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb.

7-2 Csatlakoztassa a ház elülső paneljének modulját (a ház formatervezésétől függ, és a „bekapcsolva” kijelzőt,

a merevlemez tevékenység kijelzőt, hangszórókat, újraindító kapcsolót, be-/kikapcsolót stb. tartalmazza)

az alaplapon levő elülső panel csatlakozójához (F_PANEL).

A kábelek csatlakoztatása a belső csatlakozókhoz

MSG: Üzenet/Bekapcsolt állapot/

Alvás LED PWR: Bekapcsolt állapot LED PW: Be-/kikapcsoló

HD: Merevlemez tevékenység LED RES: Újraindító kapcsoló

CI: Készülékház behatolásjelző

A fenti lépések végrehajtása után csatlakoztassa

a periférikus eszközöket a számítógéphez:

a billentyűzetet, egeret, monitort stb. Ezután

csatlakoztassa a tápot, kapcsolja be a rendszert,

és telepítse a szükséges szoftvereket.

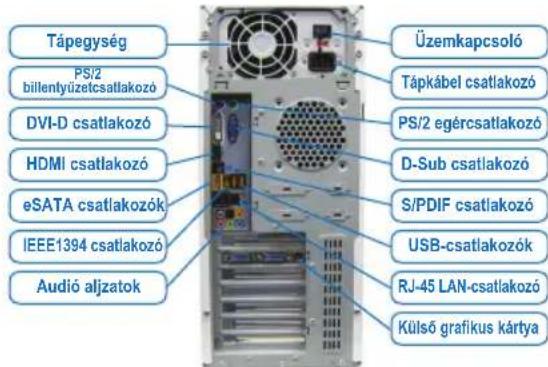

A tartozékok csatlakoztatása

RJ-45 LAN-csatlakozó

Külső grakus kártya

Tápegység PS/2 billentyűzetcsatlakozó DVI-D csatlakozó

Készülékház hátlapja

(Megjegyzés) Az előlapi csatlakozó érintkező-kiosztása típusonként eltérhet. A tényleges érintkező-kiosztást

illetően tekintse meg az alaplap kézikönyvét.

„A” érintkező-kiosztás: „B” érintkező-kiosztás: +MSG-+HD- -RES+ NC +PW- +SPEAK- 19
