MANUAL DE UTILIZARE GAC1007UN GIGABYTE

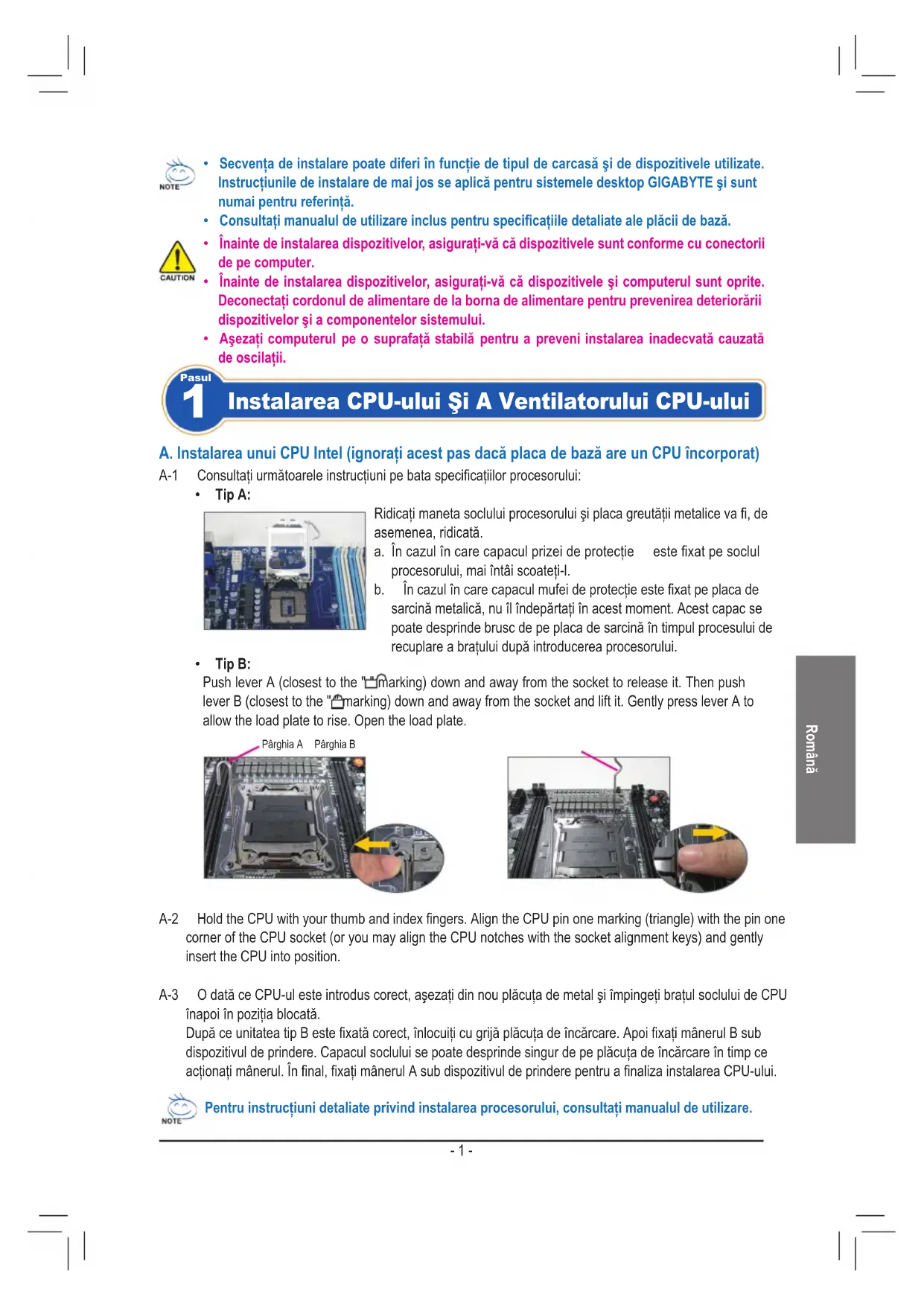

• Secvenţa de instalare poate diferi în funcţie de tipul de carcasă şi de dispozitivele utilizate.

Instrucţiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTE şi sunt

numai pentru referinţă.

• Consultaţi manualul de utilizare inclus pentru specicaţiile detaliate ale plăcii de bază.

1 Pasul Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignoraţi acest pas dacă placa de bază are un CPU încorporat)

• Înainte de instalarea dispozitivelor, asiguraţi-vă că dispozitivele sunt conforme cu conectorii

• Înainte de instalarea dispozitivelor, asiguraţi-vă că dispozitivele şi computerul sunt oprite.

Deconectaţi cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorării

dispozitivelor şi a componentelor sistemului.

• Aşezaţi computerul pe o suprafaţă stabilă pentru a preveni instalarea inadecvată cauzată

A-1 Consultaţiurmătoareleinstrucţiunipebataspecicaţiilorprocesorului:

Ridicaţimanetasocluluiprocesoruluişiplacagreutăţiimetaliceva,de

a. Încazulîncarecapaculprizeideprotecţie estexatpesoclul

procesorului,maiîntâiscoateţi-l.

b. Încazulîncarecapaculmufeideprotecţieestexatpeplacade

sarcinămetalică,nuîlîndepărtaţiînacestmoment.Acestcapacse

poatedesprindebruscdepeplacadesarcinăîntimpulprocesuluide

recuplareabraţuluidupăintroducereaprocesorului.

Pentru instrucţiuni detaliate privind instalarea procesorului, consultaţi manualul de utilizare.

PârghiaA PârghiaB A-2 HoldtheCPUwithyourthumbandindexngers.AligntheCPUpinonemarking(triangle)withthepinone

corner of the CPU socket (or you may align the CPU notches with the socket alignment keys) and gently

insert the CPU into position.

A-3 OdatăceCPU-ulesteintroduscorect,aşezaţidinnouplăcuţademetalşiîmpingeţibraţulsocluluideCPU

înapoiînpoziţiablocată.

DupăceunitateatipBestexatăcorect,înlocuiţicugrijăplăcuţadeîncărcare.ApoixaţimânerulBsub

dispozitivuldeprindere.Capaculsocluluisepoatedesprindesingurdepeplăcuţadeîncărcareîntimpce

acţionaţimânerul.Înnal,xaţimânerulAsubdispozitivuldeprinderepentruanalizainstalareaCPU-ului.- 2 -

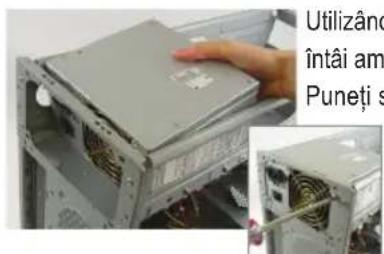

UtilizândsistemuldesktopGIGABYTEcaînexempluldemonstrativ,îndepărtaţi

întâiambelepărţişicapaculcarcaseipentruinstalareasurseidealimentare.

Puneţisursadealimentarelaloculsăuîncarcasăşixaţi-ocuşuruburi.

Instalareaşiamplasareasurseidealimentarepotdiferiînfuncţiede

tipuldecarcasăutilizat.

3 Pasul Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Pentru a vă asigura că sistemul dvs. primeşte o cantitate sucientă

de energie electrică, vă recomandăm să utilizaţi o sursă de

alimentare de calitate. Dacă este utilizată o sursă de alimentare care

nu furnizează energia necesară, rezultatul poate duce la un sistem

instabil sau neîncărcabil.

Observaţiorientareamodululuidememorie.Desfaceţiclameledexarelaambele

capetealesocluluidememorie.Aşezaţimodululdememoriepesoclu.Dupăcum

esteindicatînimagineadinstânga,aşezaţidegetelepemargineasuperioarăa

memoriei,împingeţiînjosmemoriaşiintroduceţi-overticalînsocluldememorie.

Clameledelaambelecapetealesocluluicupleazăînpoziţiecândmodululde

memorieesteintrodusx.

depesocluldeCPUşiintroduceţiuşorCPU-ulînsoclu.

Asiguraţi-văcăpiniiCPU-uluisepotrivescperfectînoricii.

B-2 OdatăceCPU-ulestepoziţionatînsoclu,aşezaţiundeget

înmijloculCPU-ului,coborândbraţulsocluluişixându-lîn

poziţiablocatăcomplet.

• Nu forţaţi CPU-ul în soclul de CPU. CPU-ul nu potriveşte dacă este orientat incorect. Reglaţi orientarea

CPU-ului dacă se întâmplă acest lucru.

• NU atingeţi contactele soclului. Pentru a proteja soclul procesorului, înlocuiţi carcasa de protecţie numai

atunci când procesorul nu este instalat.

C-1 ÎnaintedeinstalareaventilatoruluiCPU-ului,adăugaţiîntâiun

stratsubţiredepastăpentruradiatorpesuprafaţaCPU-ului.

Apoiinstalaţiventilatorul(consultaţimanualuldeinstalarepentru

ventilatorul CPU-ului).

C-2 ConectaţicablulventilatoruluiCPU-uluilaconectorulCPU_FAN

(VENTILATOR_CPU)localizatpeplacadebază,astfelîncât

ventilatorulsăpoatăfuncţionaadecvatpentruprevenirea

supraîncălziriiCPU-ului.

C. Instalarea ventilatorului CPU-ului

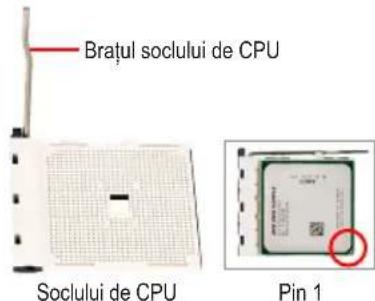

B. Instalarea unui CPU AMD (ignoraţi acest pas dacă placa de bază are un CPU încorporat)

BraţulsocluluideCPU Pin 1

Soclului de CPU- 3 -

ÎndepărtaţiplăcuţaI/Ooriginalădepeparteadinspateacarcaseişiînlocuiţi-o

cuplăcuţaI/Oaplăciidebază.Aşezaţiplacadebazăîncarcasă,poziţionând-o

înplăcuţaI/O.Aliniaţioriciileşuruburilordemontaredepeplacadebazăcu

oriciiledemontarecorespunzătoaredepecarcasă.Fixaţiplacadebazăîn

poziţiecuşuruburi.

4 Pasul Instalarea Plăcii De Bază

Localizaţiunslotdeextensiecaresuportăcardulşiîndepărtaţicapaculslotului

depepanouldinspatealcarcasei.Apoiintroduceţicarduldeextensieînslot.

PlacăgracăPCIExpress

• Înainte de a achiziţiona un card de expansiune, vericaţi lungimea

cardului pentru a vă asigura se potriveşte cu carcasa.

• Asiguraţi-vă de aşezarea completă a cardului de extensie în slot.

6-1 Instalaţiunităţileoptice,precumunităţileDVD-ROMşiCD-ROM.Îndepărtaţicapacul

opticăînbay-ulpentruunitatede5,25”şixaţi-ocuşuruburi.

Instalarea Dispozitivelor IDE Şi SATA Instalareauneiunităţioptice

Instalareaunuiharddisk

6-2 Instalaţiharddisk-urileIDEşiSATA.

 Instalaţiharddisk-ulîntr-unbaypentruunitatedincarcasăşixaţi-lcuşuruburi.

• Un conector IDE de pe placa de bază poate conecta până la două dispozitive IDE. Înainte de instalare,

vericaţi setările elementelor de legătură (unitate master şi slave) de pe dispozitivele IDE .

• Dacă este instalat mai mult de un hard disk, intraţi în congurarea BIOS a sistemului pentru setarea

secvenţei de încărcare a hard disk-urilor.- 4 -

audiodepepanoulfrontal,USB,distribuitoriIEEE1394etc.

7-2 Ataşaţimodululpanouluifrontal(diferăînfuncţiededesignulcarcasei,cuprinzândindicatoruldealimentare,

indicatoruldeactivitateaharddisk-ului,difuzoarele,întrerupătoruldereiniţializare,întrerupătorulde

alimentareetc.)depecarcasăpedistribuitorulpanouluifrontal(F_PANEL)(PANOU_F)depeplacade

PW: Întrerupător de alimentare

HD: LED activitate hard disk

RES: Întrerupător de reiniţializare

CI: Comutator pentru mecanismul

de detectare a intruziunilor

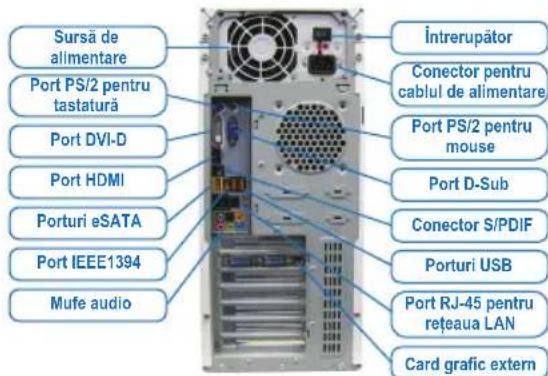

Dupăcepaşiidemaisusaufostcompletaţi,conectaţi

Conector S/PDIF Porturi USB Port RJ-45 pentru

Partea din spate a carcasei

(Notă)Semnicaţiapinilordepecomutatoruldinparteafrontalăpoatesăediferităînfuncţiedemodel.Consultaţi

manualuldeutilizarealplăciidebazăpentrusemnicaţiacorectăapinilor.

SemnicaţiapinuluiA: SemnicaţiapinuluiB: +MSG-+HD- -RES+ NC +PW- +SPEAK- 19
