BEDIENUNGSANLEITUNG GAC1007UN GIGABYTE

• Die Installationsreihenfolge kann je nach Typ des verwendeten Gehäuses sowie der verwendeten Geräte

variieren. Die folgenden Installationsanweisungen betreffen Desktop-Systeme von GIGABYTE und

dienen nur als Referenz.

• Schlagen Sie bitte ausführliche technische Daten des Motherboards im beigelegten Benutzerhandbuch nach.

1 Schritt Installieren einer CPU und eines CPU-Kühlers

A. Installieren einer Intel CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen

eingebauten Prozessor verfügt)

• Stellen Sie vor der Installation von Geräten sicher, dass Ihre Geräte mit den Anschlüssen Ihres Computers

• Schalten Sie immer vor dem Installieren die Geräte und Ihren Computer aus. Trennen Sie den Rechner vom

Stromnetz, um Schäden an den Geräten und den Systemkomponenten zu vermeiden.

• Stellen Sie das Computersystem auf eine stabile Unterlage, damit die Installation nicht durch Wackeln

beeinträchtigt wird.

Drücken Sie Hebel A (der Markierung „ ” am nächsten) nach unten und vom Sockel weg, um ihn

zu lösen. Drücken Sie dann Hebel B (der Markierung „ ” am nächsten) nach unten und vom Sockel

weg und heben Sie ihn an. Drücken Sie behutsam Hebel A, um den Deckrahmen anzuheben. Öffnen

A-1 BeachtenSiediefolgendenAnweisungenbasierendaufIhrenCPU-Spezikationen:

Heben Sie den CPU-Sockelhebel an, dadurch hebt sich auch die

a. Falls die Sockelschutzabdeckung am CPU-Sockel befestigt ist,

entfernen Sie sie zunächst.

b. Falls die schützende Sockelabdeckung an der Metallandruckplatte

befestigt ist, nehmen Sie sie jetzt noch nicht ab. Die Sockelabdeckung

kann sich beim Wiederanziehen des Hebels nach Einsetzen der CPU

Detaillierte Anweisungen zur CPU-Installation entnehmen Sie bitte der Bedienungsanleitung. Hebel A Hebel B A-2 HaltenSiedieCPUmitDaumenundZeigenger.RichtenSiedie(Dreieck-)MarkierungenfürPin1auf

der CPU und die Pin 1-Ecke des CPU-Sockels aufeinander aus. (Sie können ebenfalls die CPU-Kerben

auf die Ausrichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in der richtigen

A-3 Legen Sie den Schutzrahmen wieder auf und stellen den CPU-Sockelhebel in seine Arretierposition zurück,

sobald die CPU richtig sitzt.

Bringen Sie den Deckrahmen nach dem ordnungsgemäßen Einsetzen der typ B vorsichtig wieder an.

Sichern Sie anschließend Hebel B unter dessen Befestigungsnase. Die Sockelabdeckung kann sich beim

Betätigen des Hebels vom Deckrahmen lösen. Sichern Sie zuletzt Hebel A unter dessen Befestigungsnase,

um die Installation der CPU abzuschließen.- 2 -

B. Installieren einer AMD CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen

eingebauten Prozessor verfügt)

Entfernen Sie bitte wie am Beispiel des GIGABYTE Desktop-Systems zuerst

die beiden seitlichen Abdeckungen und den oberen Deckel vom Gehäuse,

um das Netzteil zu installieren. Installieren Sie das Netzteil an der passenden

StelleimGehäuse,xierenSieesmitSchrauben.Platzierungdes

Netzteils kann je nach Typ des verwendeten Gehäuses variieren.

3 Schritt Einrichten des Gehäuses/ Installieren des Netzteils Damit Ihr System ausreichend Strom erhält, sollten Sie unbedingt ein hochwertiges Netzteil einsetzen. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich nicht starten. Achten Sie auf die korrekte Ausrichtung des Speichermoduls. Drücken Sie die

Haltebügel an beiden Enden des Speichersteckplatzes nach außen. Stecken

Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet

Ihre Finger auf die obere Kante des Speichermoduls und drücken das Modul

nach unten, damit es senkrecht im Speichersteckplatz sitzt. Die Haltebügel an

beiden Enden des Steckplatzes rasten ein, wenn das Speichermodul richtig

2 Schritt Installieren eines Arbeitsspeichermoduls

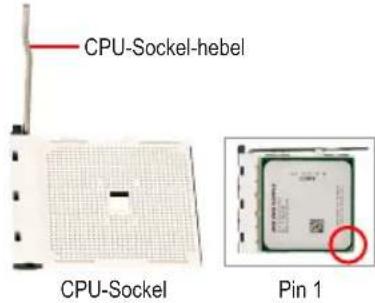

B-1 Ziehen Sie den CPU-Sockelhebel ganz nach oben.

RichtenSiedenPin1derCPU(miteinemkleinenDreieck

gekennzeichnet) auf die Dreieck-Markierung am CPU-Sockel

aus und legen Sie dann vorsichtig die CPU ein. Stellen Sie

sicher, dass die Pins der CPU perfekt in die Öffnungen

B-2 Wenn die CPU richtig in dem Sockel sitzt, legen Sie bitte einen

Finger auf die Mitte der CPU, drücken den Sockelhebel nach

unten und bringen ihn in seine Arretierposition zurück.

• Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU lässt sich nicht einpassen, wenn die Ausrichtung falsch ist. Ändern Sie in diesem Fall die Ausrichtung der CPU. • Berühren Sie NICHT die Sockelkontakte. Setzen Sie die Schutzabdeckung grundsätzlich wieder auf, wenn keine CPU installiert ist. Dies schützt den Sockel vor Beschädigungen. C-1 Bevor Sie den CPU-Kühler installieren, tragen Sie bitte

gleichmäßigeineSchichtWärmeleitpasteaufdieOberäche

der CPU auf. Installieren Sie anschließend den Kühler (siehe

Installationsanleitung Ihres CPU-Kühlers).

C-2 Verbinden Sie das Kabel des CPU-Kühlers mit dem Anschluss

CPU_FAN auf dem Motherboard, damit der Kühler richtig

arbeitet und die CPU vor Überhitzung schützt.

C. Installieren des CPU-Kühlers CPU-Sockel-hebelPin 1CPU-Sockel- 3 -

EntfernenSiedieursprünglicheE/A-BlendevonderRückseitedesGehäusesund

ersetzen Sie sie durch die dem Motherboard beigelegte E/A-Blende. Legen Sie das

Motherboard in das Gehäuse ein, wobei die E/A-Anschlüsse auf die E/A-Blende

ausgerichtetwerdenmüssen.RichtenSiedieSchraubenlöcheramMotherboard

auf die entsprechenden Befestigungslöcher am Gehäuse aus. Befestigen Sie das

Motherboard mit Schrauben am Gehäuse.

4 Schritt Installieren des Motherboards

Wählen Sie einen Steckplatz, der Ihre Karte unterstützt. Entfernen Sie die

entsprechendeSteckplatzblendeanderRückseitedesGehäuses.SteckenSie

danndieErweiterungskarteindenSteckplatzein.FixierenSiedenBügelder

Karte mit einer Schraube an der Gehäuserückwand.

5 Schritt Installieren einer Erweitungskarte

PCIExpressGrakkarte

• Informieren Sie sich vor dem Kauf über die Länge der Karte; überzeu-

gen Sie sich davon, dass sie in das Gehäuse passt.

• Stellen Sie sicher, dass die Erweiterungskarte richtig im Steckplatz sitzt.

6-1 Installieren Sie Ihre optischen Laufwerke wie z.B. DVD- oder CD-Laufwerke.

Entfernen Sie die Blende des 5,25”-Laufwerkfachs von der Frontseite des

Gehäuses. Legen Sie das optische Laufwerk in das 5,25” Laufwerkfach ein und

befestigen es mit Schrauben.

6 Schritt Installieren der IDE- und SATA-Geräte

Installieren eines optischen Laufwerks

Installieren einer Festplatte

6-2 Installieren Sie Ihre IDE- und SATA-Festplatten.

Legen Sie die Festplatte in ein Laufwerkfach innerhalb des Gehäuses ein und

befestigen Sie sie mit Schrauben.

• Mit einem IDE-Anschluss am Motherboard können zwei IDE-Geräte verbunden werden. Prüfen Sie bitte

vor der Installation die Jumpereinstellungen (Master und Slave) an Ihren IDE-Geräten.

• Wenn mehr als eine Festplatte installiert ist, rufen Sie bitte das System-BIOS-Einstellungsprogramm auf

und stellen die Bootreihenfolge der Festplatten ein.- 4 -

Front Panel-Anschluss

7-1 Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/

SATA-Anschlüsse, Front-Audio, USB, IEEE 1394 usw.

7-2 Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer

Festplattenaktivitäts-LED,einemLautsprecher,einemReset-Schalter,einemStromschalterusw.)am

Gehäuse mit dem Front Panel-Anschluss (F_PANEL) am Motherboard.

Verbinden der Kabel mit den internen Anschlüssen

MSG: Meldung-/Betrieb-/Ruhezustand-LED PWR: Betriebsanzeige-LED PW: Stromschalter

HD: Festplattenaktivitäts-LED RES: Reset-Schalter

CI: Gehäuse offen-Anschluss

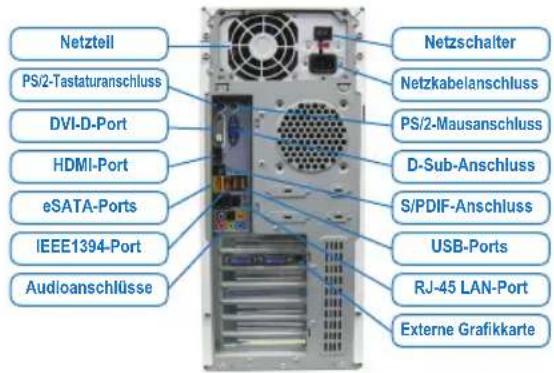

Nachdem die obigen Schritte ausgeführt wurden,

schließen Sie bitte die Peripheriegeräte wie z.B.

Tastatur, Maus, Monitor usw. an den Computer

an. Schließen Sie abschließend den Computer an

das Stromnetz an, schalten das System ein und

installieren Sie benötigte Software.

Verbinden der Peripheriegeräte

Netzteil PS/2-Tastaturanschluss DVI-D-Port

Hinweis: DiePinbelegungderFrontblendenanschlüssekannjenachModellabweichen.BitteentnehmenSie

die tatsächliche Pinbelegung der jeweiligen Motherboard-Bedienungsanleitung.
