MODE D'EMPLOI GAC1007UN GIGABYTE

• Kurulum sırası, kasanın türüne ve kullanılan aygıtlara göre değişiklik gösterebilir. Aşağıdaki

kurulum talimatları GIGABYTE'nin masaüstü sistemleri için geçerli olup sadece bilgi amaçlıdır.

• Detaylı anakart özellikleri için kullanıcı el kitabına bakın.

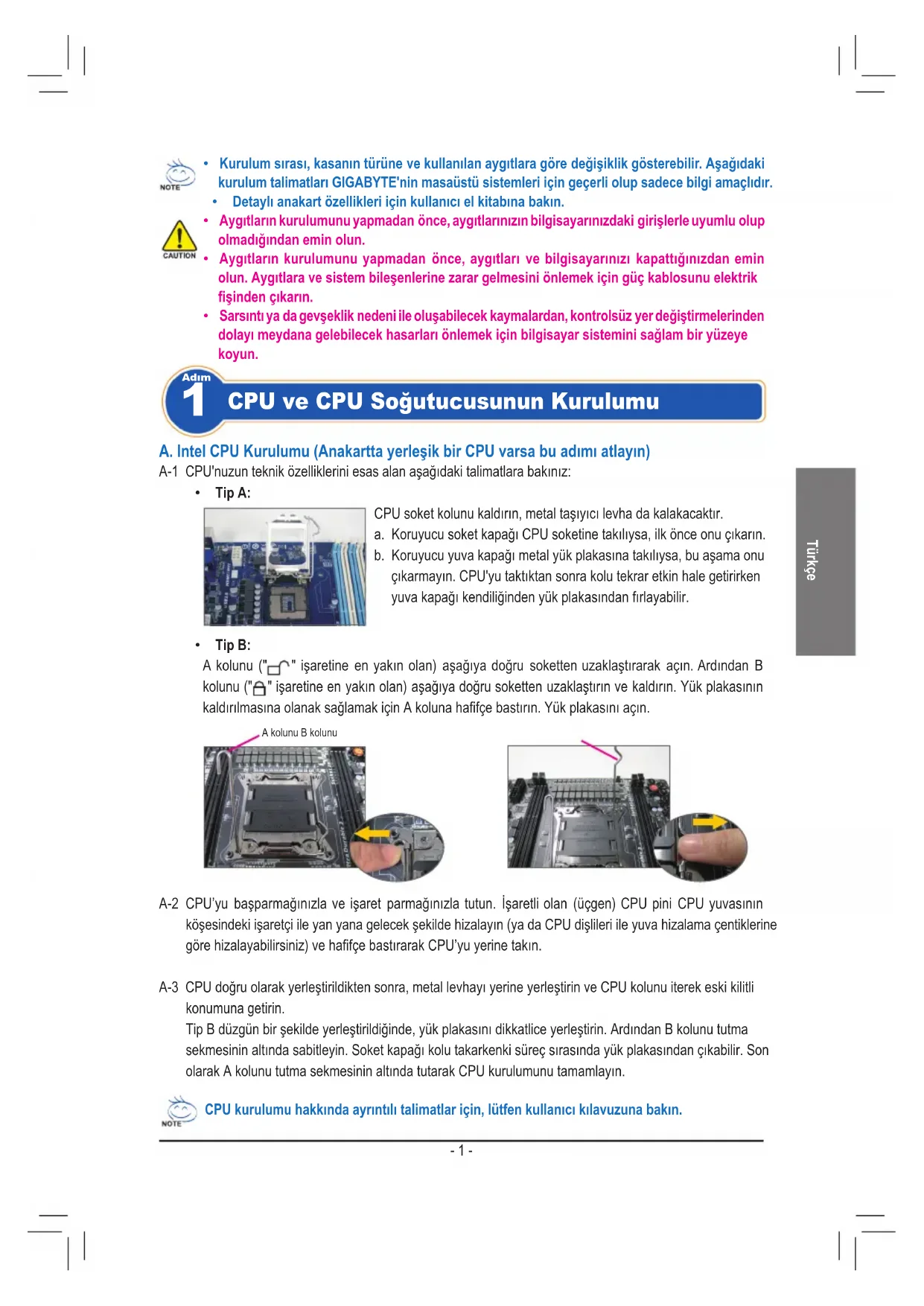

CPU ve CPU Soğutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adımı atlayın)

• Aygıtların kurulumunu yapmadan önce, aygıtlarınızın bilgisayarınızdaki girişlerle uyumlu olup

olmadığından emin olun.

• Aygıtların kurulumunu yapmadan önce, aygıtları ve bilgisayarınızı kapattığınızdan emin

olun. Aygıtlara ve sistem bileşenlerine zarar gelmesini önlemek için güç kablosunu elektrik

• Sarsıntı ya da gevşeklik nedeni ile oluşabilecek kaymalardan, kontrolsüz yer değiştirmelerinden

dolayı meydana gelebilecek hasarları önlemek için bilgisayar sistemini sağlam bir yüzeye

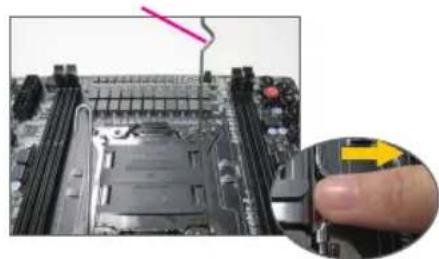

A kolunu (" " işaretine en yakın olan) aşağıya doğru soketten uzaklaştırarak açın. Ardından B

kolunu (" " işaretine en yakın olan) aşağıya doğru soketten uzaklaştırın ve kaldırın. Yük plakasının

kaldırılmasına olanak sağlamak için A koluna hafçe bastırın. Yük plakasını açın.

A-1 CPU'nuzun teknik özelliklerini esas alan aşağıdaki talimatlara bakınız:

CPU soket kolunu kaldırın, metal taşıyıcı levha da kalakacaktır.

a. Koruyucu soket kapağı CPU soketine takılıysa, ilk önce onu çıkarın.

b. Koruyucu yuva kapağı metal yük plakasına takılıysa, bu aşama onu

çıkarmayın. CPU'yu taktıktan sonra kolu tekrar etkin hale getirirken

yuva kapağı kendiliğinden yük plakasından fırlayabilir.

CPU kurulumu hakkında ayrıntılı talimatlar için, lütfen kullanıcı kılavuzuna bakın.

A-2 CPU’yu başparmağınızla ve işaret parmağınızla tutun. İşaretli olan (üçgen) CPU pini CPU yuvasının

köşesindeki işaretçi ile yan yana gelecek şekilde hizalayın (ya da CPU dişlileri ile yuva hizalama çentiklerine

göre hizalayabilirsiniz) ve hafçe bastırarak CPU’yu yerine takın.

A-3 CPU doğru olarak yerleştirildikten sonra, metal levhayı yerine yerleştirin ve CPU kolunu iterek eski kilitli

Tip B düzgün bir şekilde yerleştirildiğinde, yük plakasını dikkatlice yerleştirin. Ardından B kolunu tutma

sekmesinin altında sabitleyin. Soket kapağı kolu takarkenki süreç sırasında yük plakasından çıkabilir. Son

olarak A kolunu tutma sekmesinin altında tutarak CPU kurulumunu tamamlayın.- 2 -

Örnek resimdeki gibi GIGABYTE masaüstü sistemi kullanılıyorsa, güç kaynağını

kurmak için lütfen öncelikle kasanın iki kenar kapağını da çıkarın. Güç kaynağını

kasada doğru yere yerleştirin ve vidalarla yerine sabitleyin. Güç kaynağının

kurulumu ve yerleştirilmesi kullanılan kasanın tipine göre farklılık

Kasanın Hazırlanması ve Güç Kaynağının Kurulumu

Sisteminize yeterli derecede güç sağlanması için, kaliteli bir

güç kaynağının kullanılması tavsiye edilir. Eğer gerekli gücü

sağlayamayan bir güç kaynağı kullanılırsa bu düzgün çalışmayan

ya da açılmayan bir sisteme neden olabilir.

Bellek modülünün giriş yönlerine dikkat edin. Bellek yuvalarının iki ucundaki tutma

klipslerini iki yana açın. Bellek modülünü yuvaya yerleştirin. Soldaki resimde

gösterildiği gibi, parmaklarınızı belleğin iki üst ucuna yerleştirin, belleğin üzerine

bastırarak bellek yuvasına dikey bir şekilde yerleştirin. Bellek modülü düzgün bir

şekilde yerleştirildiğinde yuvanın iki ucundaki tutma klipsleri yuvasına oturacak.

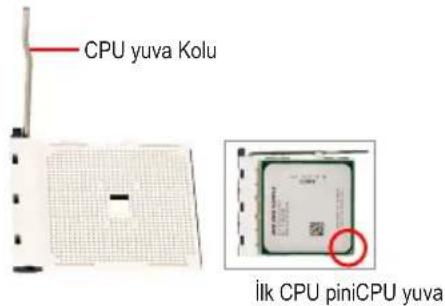

B-1 CPU yuva kolunu tamamen kaldırın. İlk CPU pini (ufak üçgen

işaretli) ile CPU yuvasındaki üçgen işareti aynı hizaya getirin

ve hafçe bastırarak CPU’yu yerine takın. CPU pinlerinin tam

olarak deliklere uyduğundan emin olun.

B-2 CPU yuvaya yerleştirildiğinde, bir parmağınızı CPU’nun

ortasına koyun ve yuva kolunu indirerek tamamen kilitli

• CPU’yu CPU yuvasına takarken zorlamayın. CPU, yuvaya doğru bir şekilde yerleştirilmedikçe; CPU, yerine

oturmaz. Eğer bu olursa yönünü uygun bir şekilde ayarlayın.

• Soket temas yerlerine DOKUNMAYIN. CPU soketini korumak için, koruyucu soket kapağını daima CPU

takılı değilken değiştirin.

C-1 CPU soğutucusunu kurmadan önce, öncelikle lütfen CPU’nun

üst yüzeyine ince bir tabaka termal macun sürün. Daha sonra

soğutucuyu (CPU soğutucunuz için kurulum el kitabına bakın).

C-2 Soğutucunun düzgün bir şekilde çalışıp CPU’nun fazla

ısınmasını önlemesi için CPU soğutucu kablosunu anakartın

üzerindeki CPU_FAN girişine takın.

C. CPU Soğutucusu Kurulumu

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adımı atlayın)

İlk CPU piniCPU yuva- 3 -

Arka paneldeki I/O (Giriş/Çıkış) bağlantı noktalarına sahip orijinal plakayı anakart

ile gelen G/Ç plakası ile değiştirin. G/Ç plakasına denk gelecek şekilde anakartı

kasanın içine yerleştirin. Anakarttaki montaj delikleri ile kasanın üzerindeki

montaj deliklerini uygun gelecek bir şekilde hizalayın. Anakartı vidalarla yerine

Kartınızı destekleyen bir genişleme yuvası bularak kasanın arka panelindeki

kapağını çıkarın. Daha sonra genişleme kartınızı bu yuvaya takın. Genişletme

kartının braketini vidayla kasanın arka paneline sabitleyin.

Genişleme Kartının Kurulumu

PCI Express Ekran Kartı

• Genişletme kartı satın almadan önce, kartın boyutunun kasanıza uygun

olup olmadığını kontrol edin.

• Genişleme kartının yerine tam olarak oturduğundan emin olun.

6-1 DVD-ROM ve CD-ROM gibi optik sürücülerinizi kurun. Kasanın önündeki 5,25” sürücü

yuvası kapağını çıkarın. Optik sürücüyü 5,25” sürücü yuvasına takın ve vidalar ile

IDE ve SATA Aygıtların Kurulumu

Optik Sürücünün Kurulumu

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit sürücülerinizi kurun.

Sabit sürücüyü kasanın içindeki bir sürücü yuvasına monte edin ve vidalar ile

• Bir anakart IDE girişine iki adet IDE sürücüsü bağlanabilir. Kurulumdan önce, IDE sürücülerinin üzerindeki

jumper ayarlarını (master ve slave) kontrol edin.

• Eğer birden fazla sabit sürücü kurulduysa, sistemdeki BIOS ayarlarına girerek sabit sürücülerin önyükleme

sırasını ayarlayın.- 4 -

7-1 IDE/SATA konektörleri ve ön panel ses, USB, IEEE 1394 bağlantıları, anakarttaki dahili konektörlere ve

bağlantı noktalarına bağlayın.

7-2 Ön panel modülünü (güç düğmesi, yeniden başlatma düğmesi, hoparlörler, sabit disk faaliyet göstergesi

ve güç göstergesi vs. kasanın tipine göre değişiklik gösterebilir) kasadan anakarttaki ön panel

bağlantısına (F_PANEL) takın.

Kabloların Dahili Konektörlere Bağlanması

HD: Sabit Disk Faaliyet LED’i

RES: Yeniden Başlatma Düğmesi

CI: Kasa İzinsiz Giriş Engelleme

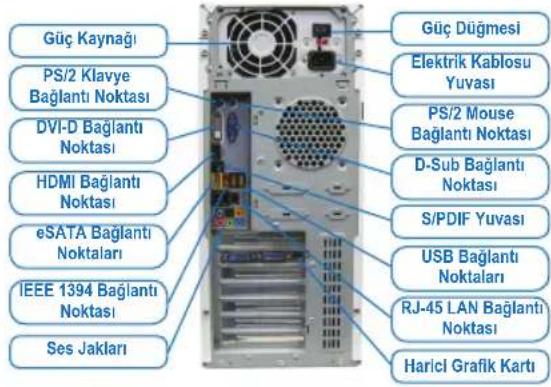

Yukarıdaki adımlar tamamlanınca, klavye, mouse,

ekran gibi çevre birimi aygıtlarını da bilgisayarınıza

bağlayın. Daha sonra güç kablosunu bağlayarak

bilgisayarınızı açın ve gerekli tüm yazılımları yükleyin.

Çevre Birimlerinin Bağlanması

(Not) Ön panel bağlantısının pim yerleri modele göre farklılık gösterebilir. Asıl pim yerleri için ana kartınızın

kullanma kılavuzuna bakınız.
