MANUALE UTENTE GAC1007UN GIGABYTE

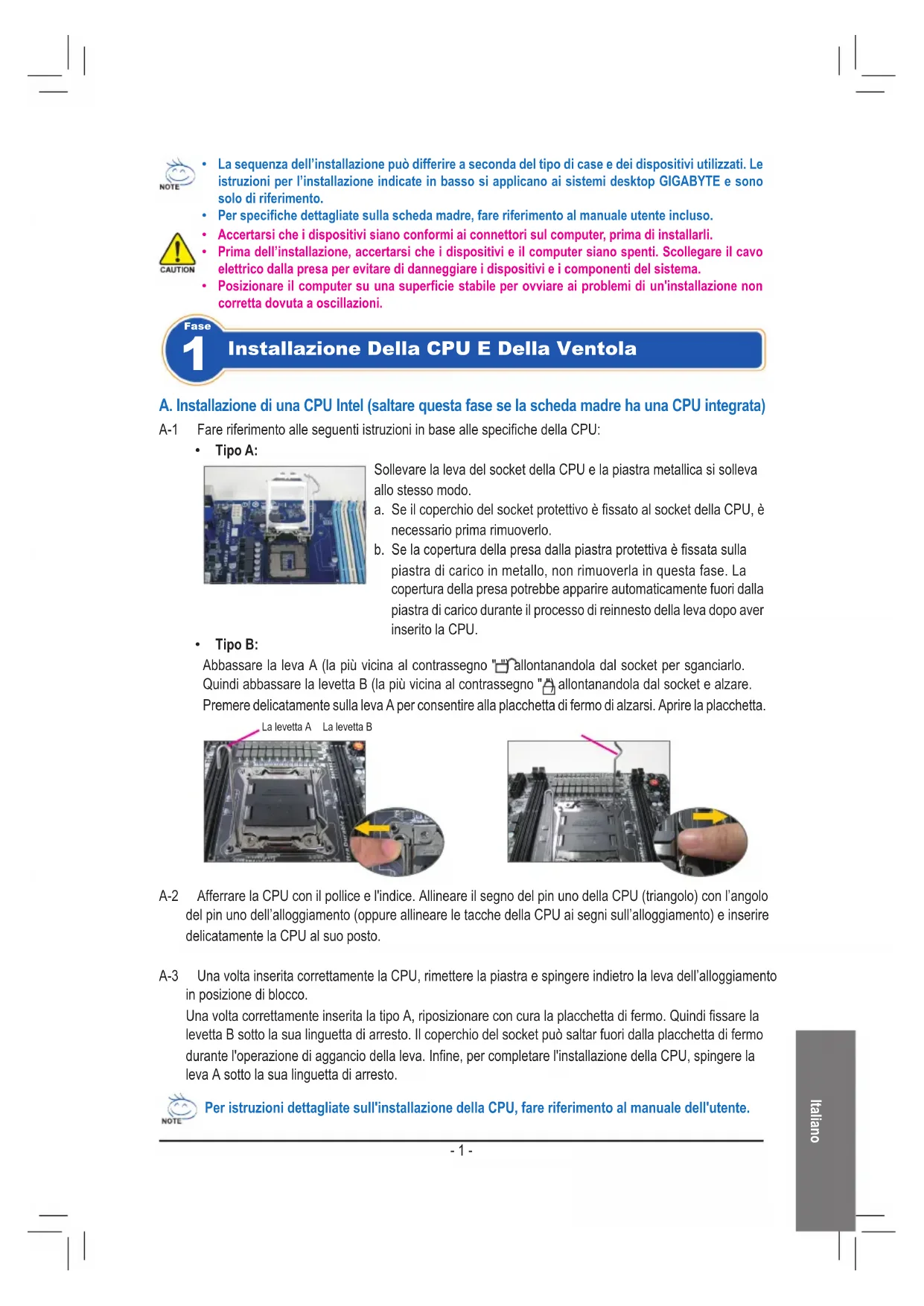

• La sequenza dell'installazione può differire a seconda del tipo di case e dei dispositivi utilizzati. Le istruzioni per l'installazione indicate in basso si applicano ai sistemi desktop GIGABYTE e sono solo di riferimento.
• Per specifiche dettagliate sulla schedamadre,fare riferimento al manuale utente incluso.
• Accertarsi che i dispositivi siano conformi ai connettori sul computer, prima di installerari.
• Prima dell'installazione, accertarsi che i dispositivi e il computer siano spenti. Scollegare il cavo elettrico alla presa per evitare di danneggiare i dispositivi e i componenti delsystema.
• Posizione il computer su una superficie stabile per ovviare ai problemi di un'installazione non corretta dovuta a oscillazioni.

Installazione Della CPU E Della Ventola

A. Installazione di una CPU Intel (saltare questa fase se la schedad madre ha una CPU integrata)

A-1 Fare riferimento alle seguenti istruzioni in base alle specifiche della CPU:

• Tipo A:

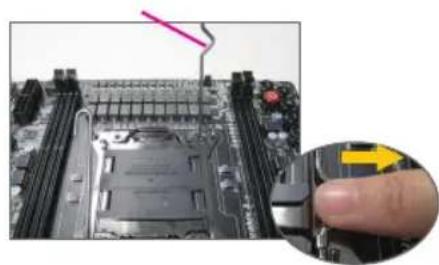

Sollevare la leva del socket della CPU e la piastra metallica si solleva allo stesso modo.

a. Se il coperchio del socket protettivo è fissato al socket della CPU, è necessario prima rimuoverlo.
b. Se la copertura della presa alla piastra protettiva è fissata sulla piastra di carico in metallo, non rimuoverla in questa fase. La copertura della presa potrebbe apparire automaticamente fuori alla piastra di carico durante il processo di reinnesto della leva dopo aver inserto la CPU.

• Tipo B:

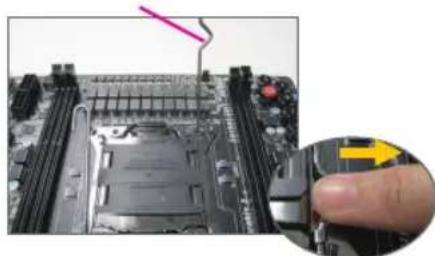

Abbassare la leva A (la più vicina al contrassegno "allontanandola dal socket per sganciarlo. Quindi abbassare la levetta B (la più vicina al contrassegno " allontanandola dal socket e alzare. Premere delicatamente sulla leva A per consentire alla placchetta di fermo di alzarsi. Apriere la placchetta.

A-2 Afferrare la CPU con il pollice e l'indice. Allineare il segno del pin uno della CPU (triangolo) con l'angolo del pin uno dell'alloggiamento (oppure allineare le tacche della CPU ai segni sull'alloggiamento) e insere delicatamente la CPU al suoippo.

A-3 Una volta inserta correttamente la CPU, rimettere la piastra e spingere indietro la leva dell'alloggiamo in posizione di blocco.

Una volta correttamente inserta la tipo A, riposizione are con cura la placchetta di fermo. Quindi fissare la levetta B sotto la sua linguetta di arresto. Il coperchio del socket può saltar fuori alla placchetta di fermo durante l'opération di aggancio della leva. Infine, per completing l'installazione della CPU, spingere la leva A sotto la sua linguetta di arresto.

Per istruzioni dettagliate sull'installazione della CPU, fare riferimento al manuale dell'utente.

B. Installazione di una CPU AMD (saltare questa fase se la schedamadre ha una CPU integrata)

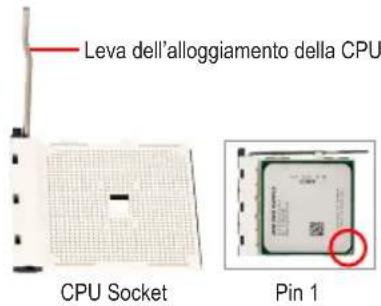

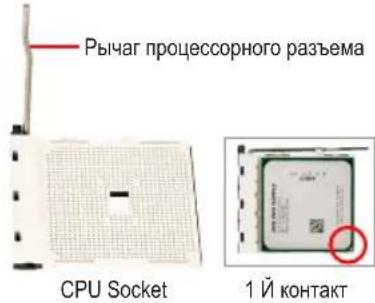

B-1 Sollevare completeness la leva dell'alloggamento della CPU. Allineare il pin uno della CPU (simpolo del triangolino) con il segno del triangolo sull'alloggamento ed insere delicatamente la CPU. Accertarsi che i pin della CPU si inseriscano perfettamente nei forn.

B-2 Una volta inserta, poggiare un dito al centro della CPU, abbassando la leva dell'alloggiamento e bloccandola in posizione.

Non forzare la CPU nell'alloggiamo. La CPU non pue essere insertita, se orientata in maniera errata. In\ vuoto caso, orientare correttamente la CPU.
- NON toccare i contatti dell'alloggiamento. Per proteggere l'alloggiamento della CPU, riposizonare sempre le copertura di protezione quando la CPU non è installata.

C. Installazione della ventola della CPU

C-1 Prima di installare la ventola della CPU, aggiungere uno strato sottile di pasta dissipatrice sulla superficie della CPU stessa. Quindi installare la ventola (fare riferimento al relative manuale d'installazione)

C-2 Collegare il cavo della ventola al connettore CPU_FAN sulla schedà madre, in modo che possa funzionare correttamente evitando il surriscaldamento della CPU.

Installazione Del Modulo Di Memoria

Fare attenzione all'orientamento del modulo di memoria. Distribuire le clip di fissaggio su entrambé le estremità dell'alloggiamento della memoria. Inserire il modulo di memoria nell'alloggiamento. Come indicate nell'imagine a sinistra, poggiare le dita sul bordo superiore del modulo di memoria spingendolo verso il basso ed inserendolo in verticale nell'alloggiamento. Le clip sulle estremità dell'alloggiamento scatteranno, una volta inserito il modulo.

Preparazione Del Case E Installazione Dell'alimentazione

Usando ilsystema desktop GIGABYTE come esempio, rimuovere prima entrambi i lati e il coperchio del case per insertire l'alimentazione. Posizionare l'alimentatore nel case correttamente e fissarlo con le viti. L'installazione e la posizione dell'alimentazione possono variate a seconda del tipo di case utilizzato.

Per garantire un'alimentazione sufficiente alsystema, si consiglia di utilizzare un alimentatore di buona qualità.

Installazione Della Scheda Madre

Rimuovere la maschera posteriore del case e sostiturla conQLlla della scheda madre. Collocare la scheda madre all'interno del case posizionandolo nella sua maschera posteriore. Allineare i fori per le viti di montaggio sulla scheda madre con i fori corrispondenti sul case. Fissare la scheda madre con le viti.

Schemo I/O

Installazione Di Una Scheda Di Espansione

Scheda grafica PCI Express

Individuare uno slot di espansione che supporti la sched e togliere il suo coperchio dal pannello posteriore del case. Inserire la scheda di espansione dello slot. Fissare con una vite la staffa della scheda di espansione al pannello posteriore del telao.

• Prima di acquistare una schedi di espansione, controllare la lunghezza della sched, assicurandosi che sua adatta al telao.

• Accertarsi che la schedà di espansione sia completamente inserita nelle slot.

Installazione Di Dispositivi IDE E SATA

6-1 Installare le unità ottiche, come DVD-ROM e CD-ROM. Rimuovere il coperchio dell'alloggiamento dell'unità da 5,25" sulla parte anteriore del case. Montare l'unità ottica nell'alloggiamento da 5,25" e fissarla con le viti.

Installazione di un'unità ottica

6-2 Installare dischi rigidi IDE e SATA. Installare il disco rigido nell'alloggiamento all'interno del case e fissarlo con le viti.

Installazione di un disco rigido

• Un connettore IDE della schedad madre cui collegare sono a due dispositivi IDE. Prima dell'installazione controllare le impostazioni dei jumper (master e slave) sui dispositivi IDE.
• Se è installato più di un disco rigido, accedere al BIOS Setup delsystema per impostare la sequenza di avvio del disco rigido.

Collegameno Dei Cavi Ai Connettori Interni

7-1 Collegare i cavi ai connettori interni e ai connettori sulla schedamadre, inclusi i connettori IDE/SATAe quelli dell'audio del pannello frontale, USB, IEEE 1394 ecc.
7-2 Collegare il modulo del pannello frontale (diverso a seconda della struttura del case e che è composto da spia di alimentazione, spia dell'attività del disco rigido, altoparlanti, tasting reset, tasting accensione, ecc.) dal case al connettore del pannello frontale (F PANEL) sulla schedamadre.

Connettore del pannello frontale

Assegnazioni pin A: Assegnazioni pin B:

MSG:LED Messaggio/Alimentazione/ Sleep
PWR:LED alimentazione
PW: Interruttore di alimentazione SPEAK: Altoparlante
HD:LED di attività del disco rigido
RES: Tasto reset
C.I.: Collettore di intrusione dello chassis

(Note) Le assegnazioni dei pin del pannello frontale possono differire da modello a modello. Fare riferimento al manuale utente della schedà madre per le assegnazioni reali dei pin.

Periferiche Di Connessione

Pannello posteriore del telaio

Una volta completinge le fasi di cui sopra, collegare le periferiche come tastiera, mouse, monitor ecc., al computer. Quindi collegare l'alimentazione, accendere il systeme e installare il software necessario.
