INSTRUKCJA OBSŁUGI GAC1007UN GIGABYTE

• Kolejność instalacji może się różnić w zależności od typu obudowy oraz instalowanych urządzeń.

Poniższa kolejność instalacji została pokazana na przykładzie systemu GIGABYTE i służy jedynie

celom informacyjnym.

• W celu uzyskania dokładnej specykacji płyty głównej, proszę skorzystać z instrukcji użytkownika.

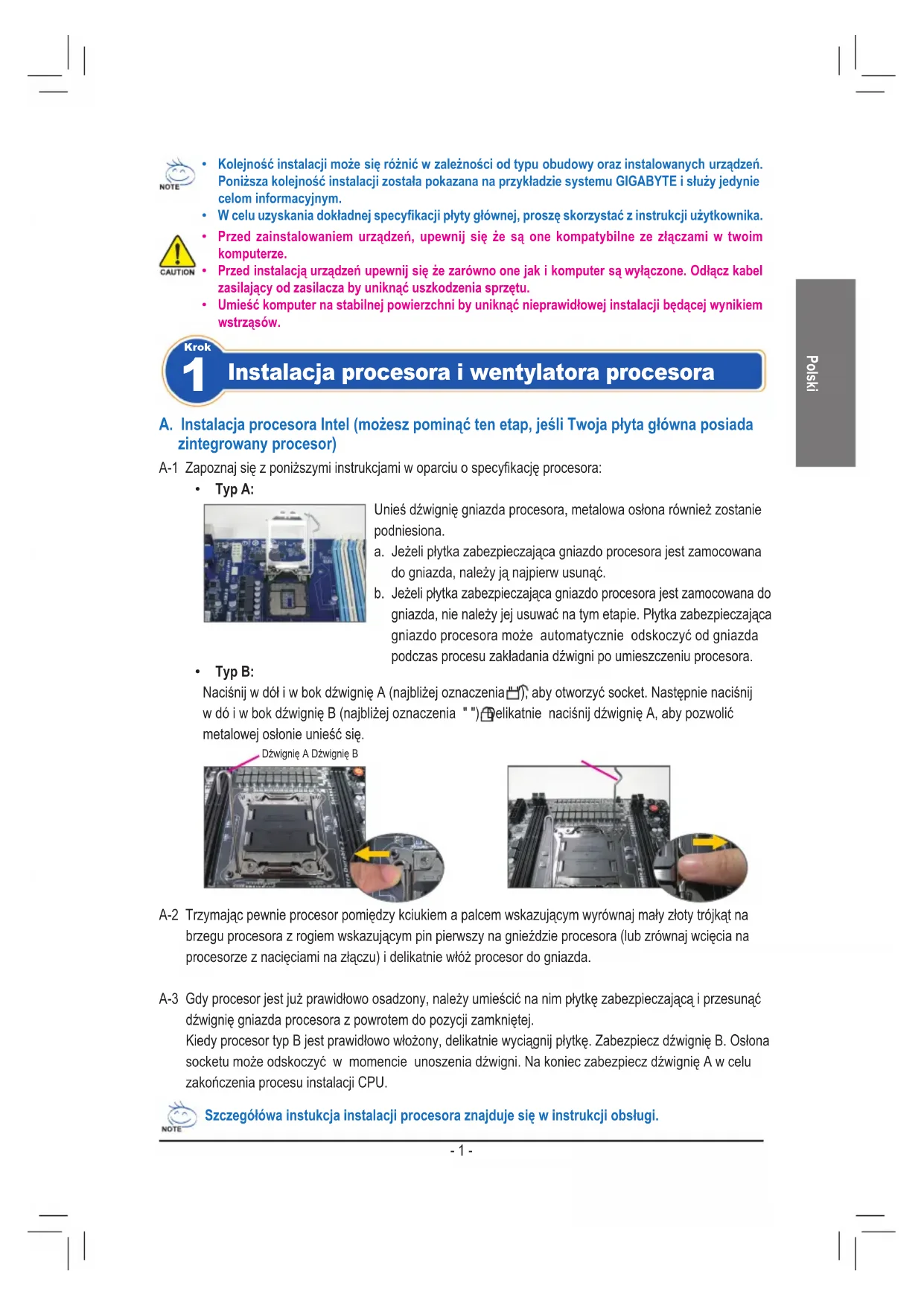

Instalacja procesora i wentylatora procesora

A. Instalacja procesora Intel (możesz pominąć ten etap, jeśli Twoja płyta główna posiada

zintegrowany procesor)

• Przed zainstalowaniem urządzeń, upewnij się że są one kompatybilne ze złączami w twoim

• Przed instalacją urządzeń upewnij się że zarówno one jak i komputer są wyłączone. Odłącz kabel

zasilający od zasilacza by uniknąć uszkodzenia sprzętu.

• Umieść komputer na stabilnej powierzchni by uniknąć nieprawidłowej instalacji będącej wynikiem

Naciśnij w dół i w bok dźwignię A (najbliżej oznaczenia " "), aby otworzyć socket. Następnie naciśnij

w dó i w bok dźwignię B (najbliżej oznaczenia " "). Delikatnie naciśnij dźwignię A, aby pozwolić

metalowej osłonie unieść się.

A-1 Zapoznaj się z poniższymi instrukcjami w oparciu o specykację procesora:

Unieś dźwignię gniazda procesora, metalowa osłona również zostanie

a. Jeżeli płytka zabezpieczająca gniazdo procesora jest zamocowana

do gniazda, należy ją najpierw usunąć.

b. Jeżeli płytka zabezpieczająca gniazdo procesora jest zamocowana do

gniazda, nie należy jej usuwać na tym etapie. Płytka zabezpieczająca

gniazdo procesora może automatycznie odskoczyć od gniazda

podczas procesu zakładania dźwigni po umieszczeniu procesora.

Szczegółówa instukcja instalacji procesora znajduje się w instrukcji obsługi. Dźwignię A Dźwignię B A-2 Trzymając pewnie procesor pomiędzy kciukiem a palcem wskazującym wyrównaj mały złoty trójkąt na

brzegu procesora z rogiem wskazującym pin pierwszy na gnieździe procesora (lub zrównaj wcięcia na

procesorze z nacięciami na złączu) i delikatnie włóż procesor do gniazda.

A-3 Gdy procesor jest już prawidłowo osadzony, należy umieścić na nim płytkę zabezpieczającą i przesunąć

dźwignię gniazda procesora z powrotem do pozycji zamkniętej.

Kiedy procesor typ B jest prawidłowo włożony, delikatnie wyciągnij płytkę. Zabezpiecz dźwignię B. Osłona

socketu może odskoczyć w momencie unoszenia dźwigni. Na koniec zabezpiecz dźwignię A w celu

zakończenia procesu instalacji CPU.- 2 -

C-1 Przed instalacją chłodzenia procesora, proszę nałożyć cienką

warstwę pasty termoprzewodzącej na powierzchni procesora.

Dopiero wtedy zamocuj wentylator (skorzystaj z instrukcji

instalacji dołączonej do chłodzenia).

C-2 Podłącz kabel zasilający wentylator do złącza CPU_FAN

umieszczonego na płycie głównej zapewniając w ten sposób

jego właściwą pracę.

C. Instalacja chłodzenia procesora

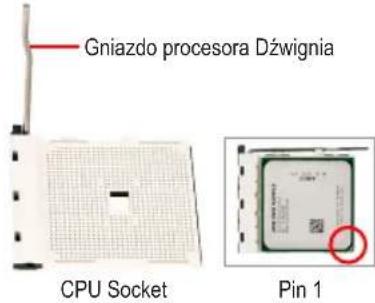

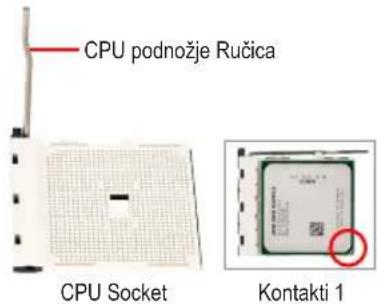

B-1 Podnieś dźwignię blokady gniazda procesora. Dopasuj

pierwszy pin procesora (oznaczony małym trójkątem) z

oznaczeniem na gnieździe i delikatnie umieść procesor w

gnieździe. Upewnij się że piny procesora dokładnie pasują

B-2 Po umieszczeniu procesora w gnieździe, przytrzymaj palcem

środek procesora i opuść dźwignię blokując tym samym jego

B. Instalacja procesora AMD (możesz pominąć ten etap, jeśli Twoja płyta główna posiada

zintegrowany procesor)

• Nie umieszczaj procesora w gnieździe na siłę. Nie ma możliwości niepoprawnego włożenia procesora. Jeśli

zajdzie taka potrzeba, popraw dopasowanie procesora.

• Uwaga! W żadnym wypadku nie należy dotykać złączy gniazda procesora. W celu ochrony gniazda procesora,

zawsze należy zakładać to zabezpieczenie jeśli procesor nie jest zainstalowany.

Zwróć uwagę na ułożenie modułów pamięci. Odchyl zatrzaski zabezpieczające

na obu końcach gniazda. Umieść moduł pamięci w gnieździe. Jak pokazano

na obrazku po lewej stronie, umieść palec na górze modułu pamięci i dociśnij.

Zatrzaski na obu końcach gniazda powinny się zamknąć, blokując w ten sposób

pamięć w prawidłowej pozycji.

Zdejmij oba boki i górę obudowy w celu instalacji zasilacza. Umieść zasilacz w

odpowiednim miejscu w skrzynce i zabezpiecz go śrubami. Jego lokalizacja oraz

sposób umieszczenia może się różnić w zależności od użytego typu obudowy.

Przygotowanie obudowy i instalacja zasilacza

W celu dostarczenia komputerowi odpowiedniej ilości energii,

zaleca się użycie zasilacza dobrej jakości. Jeśli użyty zasilacz

będzie za słaby, system może pracować niestabilnie lub nie będzie

Gniazdo procesora Dźwignia

Usuń oryginalną tylną blaszkę z obudowy i zastąp ją egzemplarzem

dostarczonym razem z obudową. Umieść płytę główną wewnątrz obudowy

dopasowując jej pozycję do umieszczonej wcześniej blaszki. Dopasuj otwory

montażowe w płycie głównej z odpowiadającymi im otworami w obudowie.

Zabezpiecz płytę główną przy pomocy śrub.

Instalacja płyty głównej

Znajdź gniazdo odpowiednie dla karty którą chcesz zainstalować i usuń

zabezpieczenie gniazda z tyłu obudowy. Następnie umieść kartę w gnieździe i

zabezpiecz jej pozycję w obudowie przy pomocy śruby.

Instalacja kart rozszerzeń

Karta graczna PCI Express

Przed zakupem karty, sprawdź jej długość i upewnij się że pasuje ona

Upewnij się że karta jest prawidłowo umieszczona w gnieździe.

6-1 Instalacja napędów optycznych takich jak DVD-ROM czy CD-ROM.

Usuń osłonę zatoki montażowej z przodu obudowy. Umieść napęd optyczny w

zatoce 5.25” i zabezpiecz jego pozycję przy pomocy śrub.

Instalacja napędów IDE oraz SATA Instalacja napędu optycznego

Instalacja dysków twardych

6-2 Instalacja dysków twardych IDE i SATA.

Umieść dyski twarde w odpowiednim miejscu wewnątrz obudowy i zabezpiecz ich

pozycję przy pomocy śrub.

Do jednego złącza IDE można podłączyć do dwóch urządzeń IDE. Przed instalacją sprawdź ustawienie

zworek (master and slave) na urządzeniu IDE.

Jeśli zainstalowano więcej niż jeden dysk twardy, wejdź w BIOS płyty głównej i ustaw prawidłową

sekwencję bootowania.- 4 -

Złącze panelu przedniego

7-1 Podłącz przewody do złączy wewnętrznych na płycie głównej, włączając w to kable IDE/SATA oraz

złącza audio panelu przedniego, USB, IEEE 1394 itp.

7-2 Podłącz panel przedni obudowy (w skład którego wchodzą wskaźnik zasilania, wskaźnik aktywności

dysku twardego, głośnik systemowy, przycisk reset, przycisk Power itd.) do złącza F_PANEL na płycie

Podłączanie kabli do złączy wewnętrznych

MSG: Message/Power/Sleep LED PWR: Power LED PW: Przycisk Power

SPEAK: Głośnik systemowy

HD: Dioda LED aktywności dysku

CI: Złącze Chassis Intrusion (obudowy)

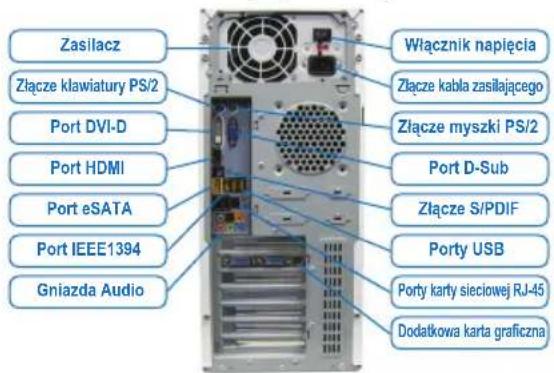

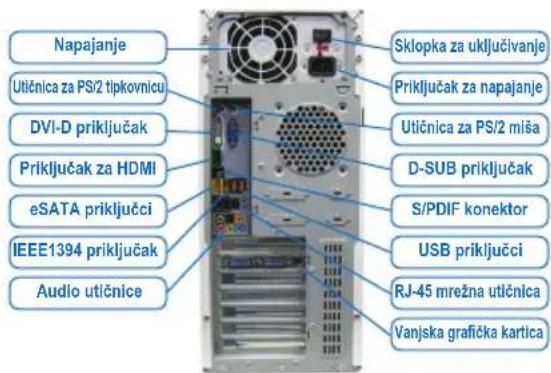

Po zakończeniu powyższych czynności, podłącz

urządzenia peryferyjne, takie jak klawiatura,

myszka, monitor itd. do komputera. Następnie

podłącz kabel zasilający, włącz komputer i zainstaluj

wymagane oprogramowanie.

Podłączanie urządzeń peryferyjnych

Złącze kabla zasilającego

Złącze S/PDIF Porty USB Porty karty sieciowej RJ-45

Dodatkowa karta graczna

Złącze klawiatury PS/2

Uwaga: złącza pinowe front panel'u mogą się różnić w zależności od modelu. Przeczytaj instrukcję obsługi

płyty głównej dla sprawdzenia aktualnego rozmieszenia pin'ów

Oznaczenia pinów A: Oznaczenia pinów B: +MSG-+HD- -RES+ NC +PW- +SPEAK- 19
