MANUAL DE USUARIO GAC1007UN GIGABYTE

• El proceso de instalación puede variar dependiendo del tipo de CAJA y dispositivos utilizados. Las

instrucciones de instalación que aparecen a continuación son de aplicación para ordenadores de escritorio

GIGABYTE y sólo a modo de referencia.

• Consulte el manual de usuario incluido para obtener especicaciones detalladas sobre la placa madre.

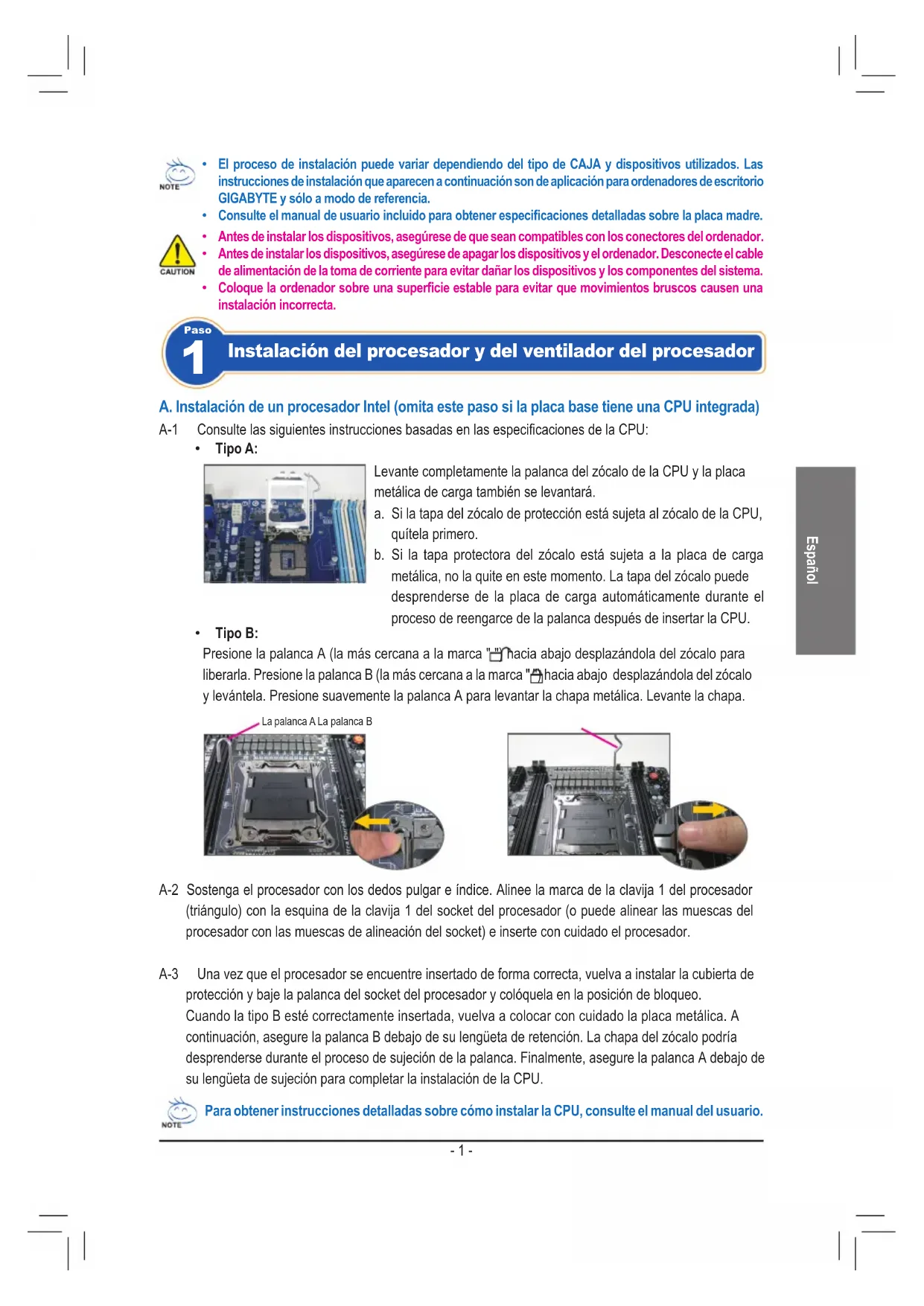

Instalación del procesador y del ventilador del procesador

A. Instalación de un procesador Intel (omita este paso si la placa base tiene una CPU integrada)

• Antes de instalar los dispositivos, asegúrese de que sean compatibles con los conectores del ordenador.

• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordenador. Desconecte el cable

de alimentación de la toma de corriente para evitar dañar los dispositivos y los componentes del sistema.

• Coloque la ordenador sobre una supercie estable para evitar que movimientos bruscos causen una

instalación incorrecta.

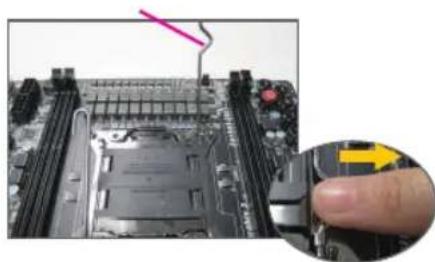

Presione la palanca A (la más cercana a la marca " ") hacia abajo desplazándola del zócalo para

liberarla. Presione la palanca B (la más cercana a la marca " ") hacia abajo desplazándola del zócalo

y levántela. Presione suavemente la palanca A para levantar la chapa metálica. Levante la chapa.

A-1 ConsultelassiguientesinstruccionesbasadasenlasespecicacionesdelaCPU:

LevantecompletamentelapalancadelzócalodelaCPUylaplaca

metálica de carga también se levantará.

a. SilatapadelzócalodeprotecciónestásujetaalzócalodelaCPU,

b. Si la tapa protectora del zócalo está sujeta a la placa de carga

metálica,nolaquiteenestemomento.Latapadelzócalopuede

desprenderse de la placa de carga automáticamente durante el

procesodereengarcedelapalancadespuésdeinsertarlaCPU.

Para obtener instrucciones detalladas sobre cómo instalar la CPU, consulte el manual del usuario. La palanca A La palanca B A-2 Sostenga el procesador con los dedos pulgar e índice. Alinee la marca de la clavija 1 del procesador

(triángulo) con la esquina de la clavija 1 del socket del procesador (o puede alinear las muescas del

procesador con las muescas de alineación del socket) e inserte con cuidado el procesador.

A-3 Unavezqueelprocesadorseencuentreinsertadodeformacorrecta,vuelvaainstalarlacubiertade

protección y baje la palanca del socket del procesador y colóquela en la posición de bloqueo.

CuandolatipoBestécorrectamenteinsertada,vuelvaacolocarconcuidadolaplacametálica.A

continuación,asegurelapalancaBdebajodesulengüetaderetención.Lachapadelzócalopodría

desprenderseduranteelprocesodesujecióndelapalanca.Finalmente,asegurelapalancaAdebajode

sulengüetadesujeciónparacompletarlainstalacióndelaCPU.- 2 -

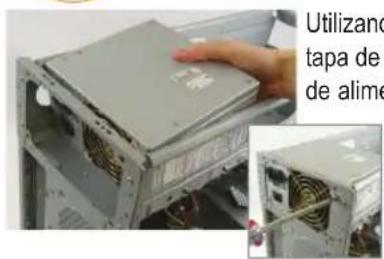

UtilizandolacajaGIGABYTEcomoejemplo,retirelospaneleslateralesyla

tapadelacajaconelndeinstalarlafuentedealimentación.Coloquelafuente

de alimentación en el lugar correcto del gabinete y asegúrela con tornillos. La

instalaciónycolocacióndelafuentedealimentaciónpuedevariarsegún

el tipo de caja utilizada.

Preparación de la caja e instalación de la fuente de alimentación Para asegurar que se suministre al sistema la cantidad de energía adecuada, se recomienda la utilización de una fuente de alimentación de buena calidad. Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado podría ser un sistema inestable o que no pueda ser iniciado. Observe la orientación del módulo de memoria. Abra las piezas de sujeción de

plástico ubicadas en ambos lados de la ranura de memoria. Coloque el módulo

dememoriaenlaranura.Comoseindicaenlaimagenubicadaalaizquierda,

coloquelosdedossobreelbordesuperiordelamemoria,presionehaciaabajo

la memoria e insértela verticalmente en la ranura de memoria. Las piezas de

sujeción de plástico quedarán encajadas en su lugar y sujetando al modulo de

memoriacuandoésteseencuentrecolocadodeformacorrecta.

Instalación De Los Módulos De Memorias

• No utilice la fuerza para insertar el procesador en el socket del procesador. El procesador no encajará si se encuentra orientado en forma incorrecta. S Si éste fuera el caso, reajuste la orientación del procesador. • NO toque los contactos del zócalo. Para proteger el zócalo del procesador, vuelva a colocar siempre la cubierta protectora del zócalo luego de la instalación del procesador C-1 Antesdeinstalarelventiladordelprocesador,coloqueprimero

unacapanadepastadisipadoradecalorsobrelasupercie

delprocesador.Luego,instaleelventilador(consulteelmanual

de instalación del ventilador del procesador).

C-2 Conecte el cable del ventilador del procesador al conector

“CPU_FAN”ubicadoenlaplacamadreandequeelventilador

puedafuncionardeformacorrectayevitar queocurraun

recalentamiento del procesador.

C. Instalación del ventilador del procesador

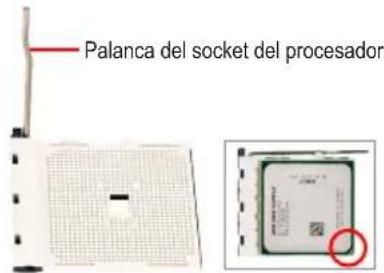

B-1 Levante por completo la palanca del socket del procesador.

Alinee la clavija 1 del procesador (marca con un triángulo

pequeño) con la marca con un triángulo en el socket del

procesador e inserte con cuidado el procesador en el socket.

Asegúresedequelasclavijasdelprocesadorencajenenforma

correctaenlosoricios.

B-2 Unavezqueelprocesadorseencuentreinsertadodentro

delsocket,presionehaciaabajoconundedoenelmedio

del procesador y baje la palanca del socket del procesador y

colóquela en la posición de bloqueo.

B. Instalación del procesador AMD (omita este paso si la placa base tiene una CPU integrada) Palanca del socket del procesadorClavija 1Socket del procesador- 3 -

ExtraigaelpaneldeproteccióndelasI/O(entradas/salidas)originalubicada

enlapartetraseradelacajayreemplácelaporelpaneldeconexionesde

la placa madre. Coloque la placa madre dentro de la caja encajándola con

elhuecodescubiertoI/O(deentradasysalidas).Alineelosoriciosdelos

tornillosdesoportedelaplacamadreconlosoriciosdesoportedelacaja.

Sujete la placa madre en su lugar con tornillos.

Instalación De La Placa Madre

Instalación De Una Tarjeta De Expansión

TarjetagrácaPCIExpress

• Antes de adquirir una tarjeta de expansión, verique la longitud de la

tarjeta para asegurarse de que pueda ser colocada en el la caja.

• Asegúrese de que la tarjeta de expansión quede insertada por completo

Instalación De Los Dispositivos IDE Y SATA Instalacióndeunaunidadóptica

Instalacióndeunaunidaddediscoduro

6-2 InstalesusunidadesdediscosdurosIDEySATA.

 Instalelaunidaddediscoduroenelespacioparaunidadesdediscoduroubicada

dentro de la caja y asegúrela con tornillos.

• Se puede conectar hasta dos dispositivos IDE en un conector IDE de la placa madre. Antes de realizar la

instalación, compruebe la conguración de los jumpers (principal y secundario) de los dispositivos IDE.

• Si se instala más de un disco duro, acceda al BIOS Setup (Conguración del BIOS) del sistema para

establecer la secuencia de inicio de los discos duros.- 4 -

7-2 Conecteelmódulodelpanelfrontal(diferentesegúneldiseñodelacajaycompuestoporunindicador

Conexión De Los Cables A Los Conectores Internos

MSG: LED de mensajes/encendido/

PWR: LED de encendido

PW: Interruptor de encendido/apagado

HD: LED de actividad de disco duro

RES: Interruptor de reinicio

CI: Header de intrusión al chasis

conectelosdispositivosperiféricosalordenador,

dispositivoscomoelteclado,elratón,elmonitor,etc.

Luego,conectelaalimentación,enciendaelsistema

einstaletodoelsoftwarenecesario.

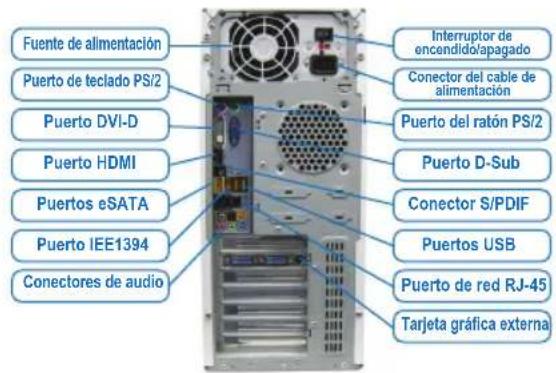

Conexión de periféricos Interruptor de encendido/apagadoConector del cable de alimentación Puerto del ratón PS/2

Conector S/PDIF Puertos USB Puerto de red RJ-45

Tarjeta gráca externa

Fuente de alimentación

Puerto de teclado PS/2

Puerto DVI-D Puerto HDMI Puertos eSATA Puerto IEE1394
