Návod k použití Kompresor

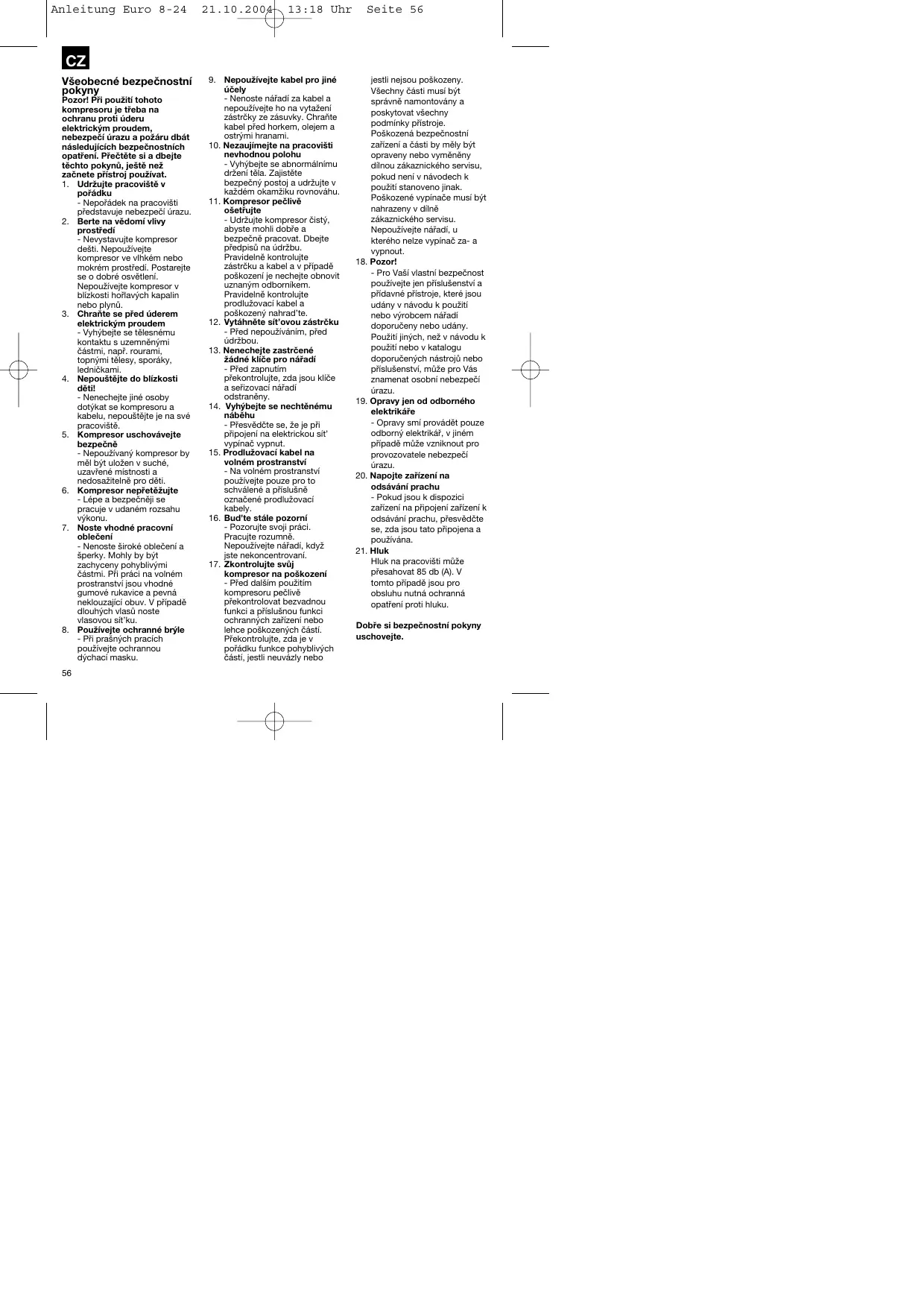

CZ Všeobecné bezpečnostní pokyny Pozor! Při použití tohoto kompresoru je třeba na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru dbát následujících bezpečnostních opatření. Přečtěte si a dbejte těchto pokynů, ještě než začnete přístroj používat. 1. Udržujte pracoviště v pořádku - Nepořádek na pracovišti představuje nebezpečí úrazu. 2. Berte na vědomí vlivy prostředí - Nevystavujte kompresor dešti. Nepoužívejte kompresor ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení. Nepoužívejte kompresor v blízkosti hořlavých kapalin nebo plynů. 3. Chraňte se před úderem elektrickým proudem - Vyhýbejte se tělesnému kontaktu s uzemněnými částmi, např. rourami, topnými tělesy, sporáky, ledničkami. 4. Nepouštějte do blízkosti děti! - Nenechejte jiné osoby dotýkat se kompresoru a kabelu, nepouštějte je na své pracoviště. 5. Kompresor uschovávejte bezpečně - Nepoužívaný kompresor by měl být uložen v suché, uzavřené místnosti a nedosažitelně pro děti. 6. Kompresor nepřetěžujte - Lépe a bezpečněji se pracuje v udaném rozsahu výkonu. 7. Noste vhodné pracovní oblečení - Nenoste široké oblečení a šperky. Mohly by být zachyceny pohyblivými částmi. Při práci na volném prostranství jsou vhodné gumové rukavice a pevná neklouzající obuv. V případě dlouhých vlasů noste vlasovou sít’ku. 8. Používejte ochranné brýle - Při prašných pracích používejte ochrannou dýchací masku. 56

9. Nepoužívejte kabel pro jiné účely - Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami. 10. Nezaujímejte na pracovišti nevhodnou polohu - Vyhýbejte se abnormálnímu držení těla. Zajistěte bezpečný postoj a udržujte v každém okamžiku rovnováhu. 11. Kompresor pečlivě ošetřujte - Udržujte kompresor čistý, abyste mohli dobře a bezpečně pracovat. Dbejte předpisů na údržbu. Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechejte obnovit uznaným odborníkem. Pravidelně kontrolujte prodlužovací kabel a poškozený nahrad’te. 12. Vytáhněte sít’ovou zástrčku - Před nepoužíváním, před údržbou. 13. Nenechejte zastrčené žádné klíče pro nářadí - Před zapnutím překontrolujte, zda jsou klíče a seřizovací nářadí odstraněny. 14. Vyhýbejte se nechtěnému náběhu - Přesvědčte se, že je při připojení na elektrickou sít’ vypínač vypnut. 15. Prodlužovací kabel na volném prostranství - Na volném prostranství používejte pouze pro to schválené a příslušně označené prodlužovací kabely. 16. Bud’te stále pozorní - Pozorujte svoji práci. Pracujte rozumně. Nepoužívejte nářadí, když jste nekoncentrovaní. 17. Zkontrolujte svůj kompresor na poškození - Před dalším použitím kompresoru pečlivě překontrolovat bezvadnou funkci a příslušnou funkci ochranných zařízení nebo lehce poškozených částí. Překontrolujte, zda je v pořádku funkce pohyblivých částí, jestli neuvázly nebo

jestli nejsou poškozeny. Všechny části musí být správně namontovány a poskytovat všechny podmínky přístroje. Poškozená bezpečnostní zařízení a části by měly být opraveny nebo vyměněny dílnou zákaznického servisu, pokud není v návodech k použití stanoveno jinak. Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu. Nepoužívejte nářadí, u kterého nelze vypínač za- a vypnout. 18. Pozor! - Pro Vaší vlastní bezpečnost používejte jen příslušenství a přídavné přístroje, které jsou udány v návodu k použití nebo výrobcem nářadí doporučeny nebo udány. Použití jiných, než v návodu k použití nebo v katalogu doporučených nástrojů nebo příslušenství, může pro Vás znamenat osobní nebezpečí úrazu. 19. Opravy jen od odborného elektrikáře - Opravy smí provádět pouze odborný elektrikář, v jiném případě může vzniknout pro provozovatele nebezpečí úrazu. 20. Napojte zařízení na odsávání prachu - Pokud jsou k dispozici zařízení na připojení zařízení k odsávání prachu, přesvědčte se, zda jsou tato připojena a používána. 21. Hluk Hluk na pracovišti může přesahovat 85 db (A). V tomto případě jsou pro obsluhu nutná ochranná opatření proti hluku. Dobře si bezpečnostní pokyny uschovejte.

CZ Před uvedením do provozu si prosím pečlivě přečtěte tento návod! Technická data Připojení na sít’

Objem tlakové nádoby (v litrech)

Teor. sací výkon l/min

Hladina akustického výkonu LWA v dB (A)

Hmotnost přístroje v kg

Pokyny k umístění ● Překontrolujte přístroj, zda nebyl při transportu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal. ● Před uvedením do provozu musí být překontrolován stav oleje v čerpadle kompresoru. ● K umístění kompresoru by mělo dojít v blízkosti spotřebiče. ● Je třeba se vyvarovat dlouhých vzduchových vedení a dlouhých přívodních vedení (prodloužení). ● Je třeba dbát na suchý a bezprašný nasávaný vzduch. ● Kompresor neumíst’ovat ve vlhké nebo mokré místnosti. ● Kompresor smí být používán pouze ve vhodných prostorech (dobře větrané, teplota okolí +5°/+40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny. ● Kompresor je vhodný pro používání v suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno.

Bezpečnostní pokyny pro práci se stlačeným vzduchem a při stříkání barvy Kompresor a vedení dosahují při provozu vysokých teplot. Doteky vedou k popálením. Kompresorem nasávané plyny nebo páry je třeba udržovat prosté příměsí, které by mohly vést v kompresoru k požárům nebo výbuchům. Při uvolnění hadicové spojky je třeba spojku hadice držet rukou, aby se zabránilo zraněním způsobeným vymrštěním hadice. Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizí tělesa a odfoukávané části mohou lehce způsobit zranění. Vyfukovací pistolí nefoukat na osoby nebo nečistit oděv na těle.

Dodržovat bezpečnostní pokyny při stříkání barvy! ● Nezpracovávat žádné laky nebo rozpouštědla s teplotou vzplanutí menší než 21 °C. ● Laky a rozpouštědla nezahřívat. ● Pokud jsou zpracovávány

zdraví škodlivé kapaliny, jsou na ochranu nutné filtrační přístroje (obličejové masky). Dodržujte také údaje o bezpečnostních opatřeních výrobců těchto látek. ● Během stříkání, jako též v pracovní místnosti je zakázáno kouření. Také páry barev jsou lehce zápalné. ● Topeniště, otevřené světlo nebo jiskřící stroje se nesmí vyskytovat resp. být používány. ● Potraviny a nápoje neskladovat a nekonzumovat v pracovní místnosti. ● Dbát údajů a označení vyhlášky o nebezpečných látkách uvedených na balení zpracovávaných materiálů. Popřípadě provést dodatečná bezpečnostní opatření, zvláště nosit vhodný oděv a masky. ● Pracovní místnost musí být větší než 30 m3 a musí být zajištěna dostatečná výměna vzduchu při nastříkávání a sušení. Nestříkat proti větru. Při stříkání hořlavých popř. nebezpečných látek zásadně dodržovat ustanovení místní policie ● Ve spojení s tlakovou hadicí z PVC nezpracovávat žádná média jako lakový benzin, butylalkohol a metylénchlorid (snížená životnost) 57

CZ Provoz tlakových nádob podle nařízení o tlakových nádobách 1. Kdo provozuje tlakovou nádobu, musí ji udržovat v řádném stavu, řádně ji provozovat, kontrolovat, neprodleně provádět nutné opravárenské a údržbové práce a učinit podle okolností nutná bezpečnostní opatření. 2. Kontrolní úřad může v jednotlivých případech nařídit nutná kontrolní opatření. 3. Tlaková nádoba nesmí být provozována, pokud vykazuje nedostatky, kterými jsou ohroženi zaměstnanci nebo třetí osoby. 4. Pravidelně kontrolovat poškození tlakové nádoby, např. rez. Zjistíte-li poškození, obrat’te se prosím na servisní dílnu.

1 Hlídač tlaku 2 Bezpečnostní ventil 3 Manometr (odečítání tlaku v kotli) 4 Manometr (nastavený tlak může být odečítán) 5 Redukční ventil (nastavení tlaku) 6 Za-/vypínač Výměna olejového uzávěru a montáž vzduchového filtru: Šroubovákem odstraňte víko otvoru na plnění oleje a vložte přiloženou zátku (2) do otvoru na plnění oleje. Vzduchový filtr (1) našroubujte do postranního otvoru čerpadla kompresoru.

Montáž pryžového nárazníku: Přiložený pryžový nárazník musí být namontován na opěrné noze příslušně podle výkresu 2.

K uvedení do provozu Montáž koleček: Přiložená kolečka musí být namontována podle výkresu 1.

Vysvětlení armatury stlačeného vzduchu

Elektrická přípojka: Kompresor je vybaven sít’ovým vedením s vidlicí s ochranným kontaktem. Tato může být připojena na každou zásuvku s ochranným kolíkem 230 V ~ 50 Hz, která je jištěna 16 A. Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. Při nízkých teplotách pod 0 °C je naběhnutí motoru ohroženo těžkým chodem.

Údržba a péče ● Kondenzační voda: Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovacího ventilu (spodní strana tlakové nádoby). ● Bezpečnostní ventil: Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu. ● Pravidelně kontrolovat stav oleje: Stav oleje musí být viditelný v průhledítku mezi červeným kontrolním bodem stavu oleje a horním okrajem průhledítka. Výměna oleje: doporučený olej SAE 15W/40 nebo rovnocenný. První náplň je třeba po 100 provozních hodinách vyměnit. Poté každých 500 provozních hodin olej vypustit a doplnit nový.

CZ ● Výměna oleje: Vypněte motor a vytáhněte zástrčku ze zásuvky. Poté, co jste vypustili eventuální tlak vzduchu, můžete vyšroubovat vypouštěcí šroub na čerpadle kompresoru. Aby olej nekontrolovaně nevytékal, položte pod otvor malý plechový žlábek a olej zachyt’te. Pokud olej zcela nevyteče, doporučujeme kompresor trochu naklonit. Vypotřebovaný olej nechejte zlikvidovat v příslušné sběrně starých olejů. Když olej vytekl, vypouštěcí šroub oleje opět zašroubujte / průhledítko. Naplňte nový olej, až stav oleje v průhledítku dosáhne červeného bodu. Poté opět nasad’te zátku plnění oleje. 1 Filtr 2 Zátka plnění oleje 3 Vypouštěcí šroub 4 Průhledítko

Nastavení hlídače tlaku Hlídač tlaku je nastaven ze závodu. Spínací tlak cca 5 barů Vypínací tlak 8 barů

Možné příčiny výpadku vedoucí k přetížení motoru a tím k zareagování jištění proti přetížení: ● moc vysoké sít’ové napětí ● moc vysoké teploty okolí a nedostatečný přívod vzduchu ● defektní ventily kompresoru nebo netěsný zpětný ventil ● stav oleje minimální, ojniční ložisko těžce běží Motory na střídavý proud po přestávce na ochlazení opět zapnout. Vyhněte se doteku horkých částí agregátu a potrubních vedení.

Pozor! Vyčkejte, až je kompresor kompletně ochlazen! Nebezpečí popálení

● Čištění sacího filtru Sací filtr zabraňuje nasávání prachu a nečistot. Je nutné tento filtr minimálně každých 300 provozních hodin vyčistit. Ucpaný sací filtr podstatně brání výkonu kompresoru. Filtr je možné podle obrázku 3 vyjmout. Filtr vymýt benzinem na chemické čištění a opět vsadit.

Objednání náhradních dílů Při objednávce náhradních dílů je třeba uvést následující údaje: ● Typ přístroje ● Číslo výrobku přístroje ● Identifikační číslo přístroje ● Číslo požadovaného náhradního dílu

Na přístroj označený v návodu poskytujeme záruku 2 let, pro ten případ, že by byl náš výrobek vadný. Tato 2letá lhůta začíná přechodem rizika nebo převzetím přístroje zákazníkem. Předpokladem pro uplatňování záruky je řádná údržba příslušně podle návodu k obsluze a používání našeho přístroje k určenému účelu. Samozřejmě Vám během těchto 2 let zůstanou zachována zákonná záruční práva. Záruka platí na území Spolkové republiky Německo nebo příslušné země regionálního hlavního distribučního partnera jako doplněk lokálně platných zákonných předpisů. V případě potřeby se prosím obrat’te na Vašeho kontaktního partnera regionálního příslušného zákaznického servisu nebo na dole uvedenou servisní adresu.
