Naputak za uporabu Kompresor Art.-Nr.: 40.072.50 I.-Nr.: 01074 EURO 8/24 Anleitung Euro 8-24

13:17 Uhr Seite 2 Anleitung Euro 8-24

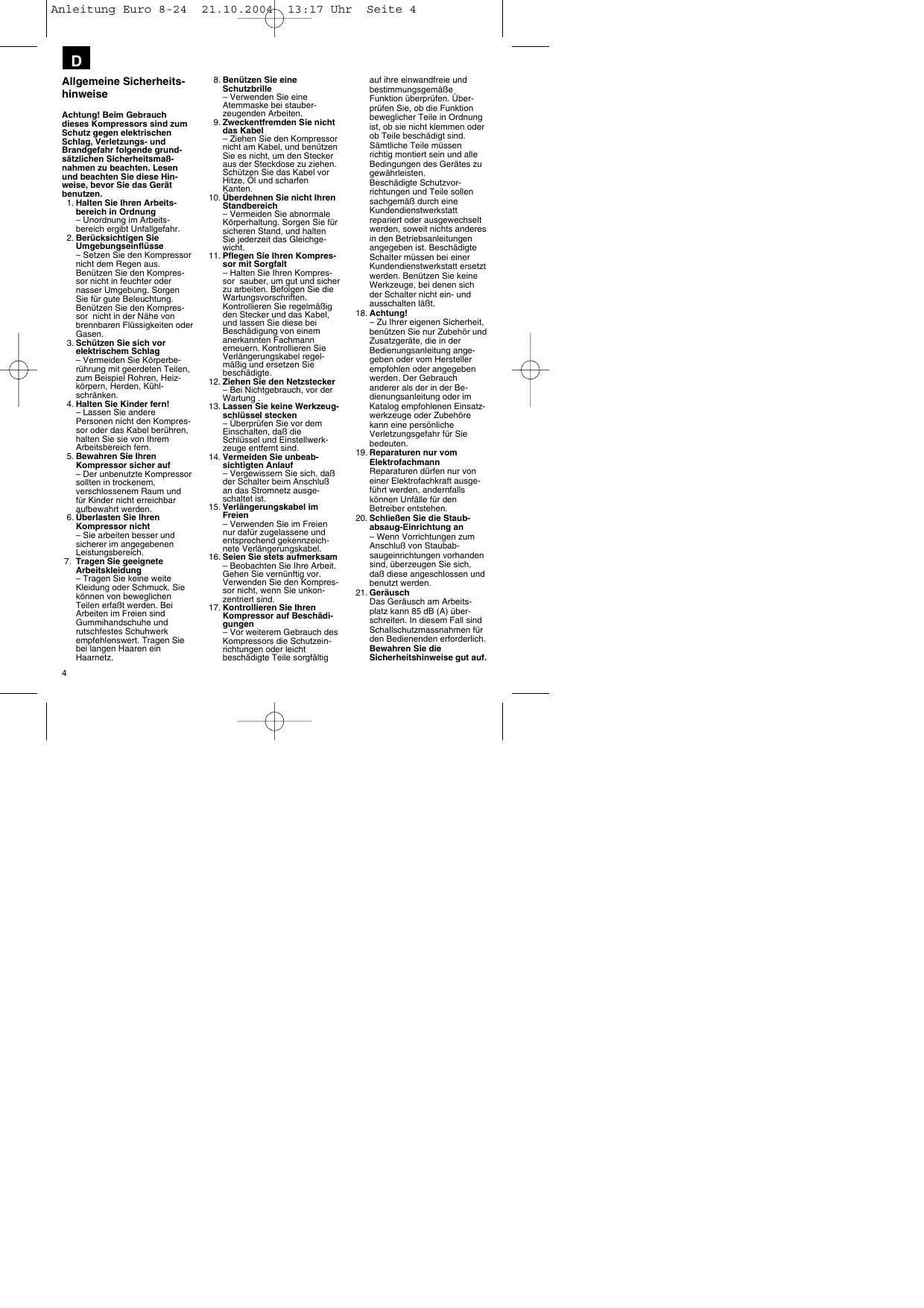

Allgemeine Sicherheitshinweise Achtung! Beim Gebrauch dieses Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1. Halten Sie Ihren Arbeitsbereich in Ordnung

– Unordnung im Arbeitsbereich ergibt Unfallgefahr.

2. Berücksichtigen Sie

Umgebungseinflüsse – Setzen Sie den Kompressor nicht dem Regen aus. Benützen Sie den Kompressor nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3. Schützen Sie sich vor

elektrischem Schlag – Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.

4. Halten Sie Kinder fern!

– Lassen Sie andere Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie Ihren

Kompressor sicher auf – Der unbenutzte Kompressor sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar aufbewahrt werden.

6. Überlasten Sie Ihren

Kompressor nicht – Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7. Tragen Sie geeignete

Arbeitskleidung – Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

8. Benützen Sie eine

Schutzbrille – Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

9. Zweckentfremden Sie nicht

das Kabel – Ziehen Sie den Kompressor nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

10. Überdehnen Sie nicht Ihren

Standbereich – Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

11. Pflegen Sie Ihren Kompressor mit Sorgfalt

– Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.

12. Ziehen Sie den Netzstecker

– Bei Nichtgebrauch, vor der Wartung .

13. Lassen Sie keine Werkzeugschlüssel stecken

– Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind.

14. Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.

15. Verlängerungskabel im

Freien – Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

16. Seien Sie stets aufmerksam

– Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind.

17. Kontrollieren Sie Ihren

Kompressor auf Beschädigungen – Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt.

– Zu Ihrer eigenen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

19. Reparaturen nur vom

Elektrofachmann Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.

20. Schließen Sie die Staubabsaug-Einrichtung an

– Wenn Vorrichtungen zum Anschluß von Staubabsaugeinrichtungen vorhanden sind, überzeugen Sie sich, daß diese angeschlossen und benutzt werden.

Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schallschutzmassnahmen für den Bedienenden erforderlich. Bewahren Sie die Sicherheitshinweise gut auf. Anleitung Euro 8-24

Vor Inbetriebnahme lesen Sie bitte die Anleitung sorgfältig durch! Technische Daten Netzanschluß Motorleistung kW/PS Kompressor-Drehzahl min-1 Betriebsdruck bar Druckbehältervolumen (in Liter) 230 V ~ 50 Hz 1,5 / 2

Theo. Ansaugleistung l/min. Schalleistungspegel LWA in dB (A) Schalldruckpegel LPA in dB (A) Schutzart Gerätegewicht in kg Hinweise zur Aufstellung ● Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde. ● Vor Inbetriebnahme muß der Ölstand in der Kompressorpumpe kontrolliert werden. ● Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen. ● Lange Luftleitung und lange Zuleitungen (Verlängerungen) sind zu vermeiden. ● Auf trockene und staubfreie Ansaugluft achten. ● Den Kompressor nicht in einem feuchten oder naßen Raum aufstellen. ● Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5° / 40°C) betrieben werden. Im Raum dürfen sich kein Staub, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden. ● Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, wo mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

Sicherheitshinweise zum Arbeiten mit Druckluft und Farbspritzen Sicherheitshinweise beim Farbspritzen beachten! Verdichter und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen. ● Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 21° C verarbeiten. ● Lacke und Lösungsmittel nicht erwärmen. ● Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen. ● Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu tragen. Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder Explosionen führen können. Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden. Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden. Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen.

● Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar. ● Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden bzw. betrieben werden. ● Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich. ● Der Arbeitsraum muß größer als 30 m3 sein und es muß ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten. ● In Verbindung mit dem PVCDruckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer). Betrieb von Druckbehältern nach Druckbehälterverordnung

1. Wer einen Druckbehälter betreibt, hat diesen in einem

ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungsund Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.

2. Die Aufsichtsbehörde kann im

Einzelfall erforderliche Überwachungsmaßnahmen anordnen.

3. Ein Druckbehälter darf nicht

betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.

4. Der Druckbehälter ist regelmäßig auf Beschädigungen,

wie z. B. Rost zu kontrollieren.

Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

Zur Inbetriebnahme Montage der Laufräder: Die beiliegenden Laufräder müssen entsprechend der Zeichnung 1 montiert werden.

Montage des Gummipuffers: Der beiliegende Gummipuffer muß entsprechend der Zeichnung 2 am Stützfuß montiert werden.

Elektrischer Anschluß: Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 230V ~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden. Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter 0°C ist der Motoranlauf durch Schwergängigkeit gefährdet. Erklärung der Druckluftarmatur Austausch Ölverschluß und Montage Luftfilter: Entfernen Sie mit einem Schraubenzieher den Deckel der Öleinfüllöffnung und setzen Sie den beiliegenden Verschlußstopfen (2) in die Öleinfüllöffnung. Schrauben Sie den Luftfilter (1) in die seitliche Bohrung der Kompressorpumpe. 1 Druckschalter 2 Sicherheitsventil 3 Manometer (ablesen des Kesseldrucks) 4 Manometer (eingestellter Druck kann abgelesen werden) 5 Druckminderer (Druckeinstellung) 6 Ein / Aus - Schalter

Annahmestelle für Altöl. Ist das Öl herausgelaufen, drehen Sie die Ölablaßschraube / Schauglas wieder ein. Wartung und Pflege ● Kondenswasser: Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (Bodenseite des Druckbehälters) abzulassen. ● Sicherheitsventil: Das Sicherheitsventil ist auf höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. ● Ölstand regelmäßig kontrollieren: Der Ölstand muß im Schauglas zwischen dem roten Ölstandskontrollpunkt und dem oberen Rand des Schauglases sichtbar sein. Ölwechsel: Empfohlenes Öl: SAE 15W/40 oder gleichwertiges Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufüllen. ● Ölwechsel: Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Ölablaßschraube an der Verdichterpumpe herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht vollständig herausläuft empfehlen wir den Kompressor ein wenig zu neigen. Füllen Sie das neue Öl ein, bis der Ölstand im Schauglas den roten Punkt erreicht hat. Anschließend setzen Sie den Öleinfüllstopfen wieder ein..

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 5 bar Ausschaltdruck 8 bar Mögliche Ausfallursachen Filter Öleinfüllstopfen Ölablaßschraube Schauglas

Druckschaltereinstellung

● Reinigung des Ansaugfilters Der Ansaugfilter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter verhindert die Leistung des Kompressors erheblich. Der Filter kann entsprechend Bild 3 entnommen werden. Filter mit Waschbenzin auswaschen und wieder einsetzen. welche zu einer Überlastung des Motors und damit zum Ansprechen des Überlastschutzes führen: ● Zu hohe Netzspannung ● Zu hohe Umgebungstemperaturen und ungenügende Luftzufuhr ● Defekte Verdichterventile oder undichtes Rückschlagventil ● Ölstand minimal, Pleuellager schwergängig Wechselstrommotoren nach der Abkühlpause wieder einschalten. Vermeiden Sie das Berühren von heißen Aggregatteilen und Rohrleitungen. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: ● Typ des Gerätes ● Artikelnummer des Gerätes ● Ident-Nummer des Gerätes ● Ersatzteil-Nummer des erforderlichen Ersatzteils Achtung! Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr! Das Altöl entsorgen Sie bei einer entsprechenden

12. Dra ur nätkontakten

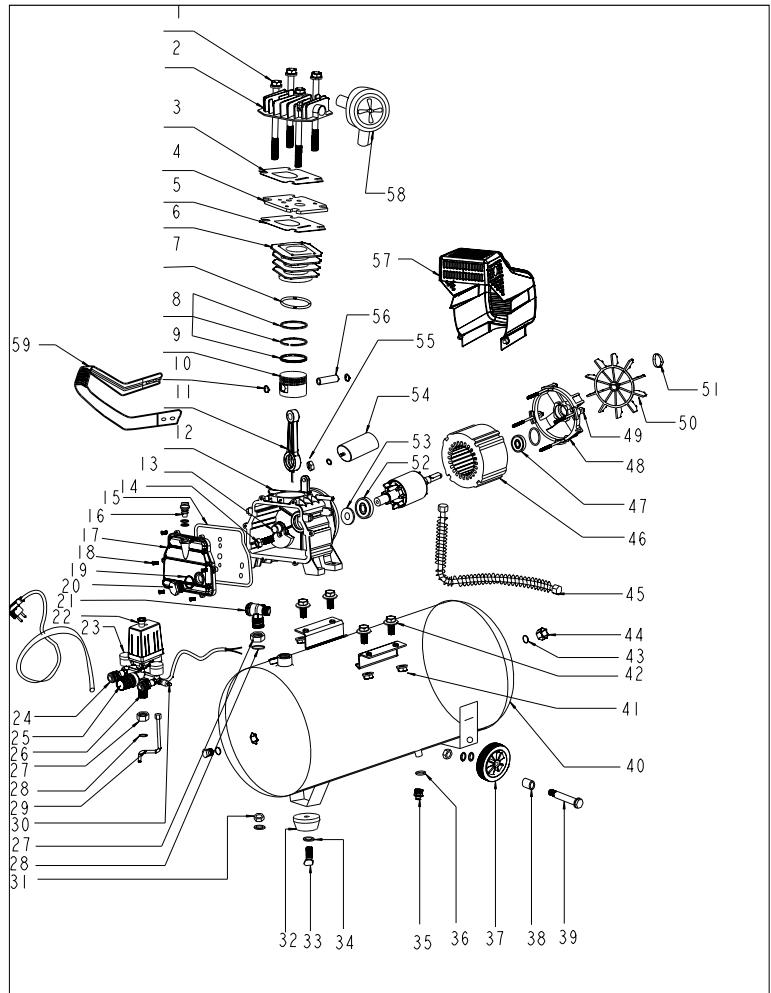

Ersatzteilzeichnung Euro 8/24

13:18 Uhr Seite 68 Art.-Nr.: 40.072.50 I.-Nr.: 01074 Anleitung Euro 8-24

Ersatzteilliste Euro 8/24 13:18 Uhr Seite 69 Art.-Nr.: 40.072.50 I.-Nr.: 01074 Pos. Bezeichnung Ersatzteil-Nr.

Sechskantschraube M8

Zylinderkopfdichtung

Ventilplattendichtung

Inbusschraube M8 (links Gewinde)

Ölsichtglas-Dichtung

Sechskantschraube M8

Radbefestigungsschraube M10

Ersatzteilliste Euro 8/24

13:18 Uhr Seite 70 Art.-Nr.: 40.072.50 I.-Nr.: 01074 Pos. Bezeichnung

Sicherungsmutter M8 Ersatzteil-Nr.

Sicherungsschraube M8

13:18 Uhr 87/404/EWG

2000/14/EG: LWM 95 dB(A); LWA 97 dB(A) 90/396/EWG EN 60204-1; EN 60335-1; EN 1012-1; EN 50081-1; EN 50081-2; EN 55014; EN 55014-2; EN 61000-3-2; EN 61000-3-3; TÜV Süddeutschland Bau und Betrieb; KBV VI; OR/10513/03 Landau/Isar, den 19.10.2004 Brunhölzl Leiter Produkt-Management Archivierung / For archives:
