NÁVOD K OBSLUZE CDD-1202 RYOBI

Čeština ostrých předmětů. Pokud je přívodní síťový kabel poškozený nebo překroucený, zvyšuje se riziko úrazu elektrickým proudem. e) Pokud pracujete venku, používejte pouze prodlužovací kabely vhodné pro práci ve venkovním prostředí. Vyhnete se tak nebezpečí úrazu elektrickým proudem.

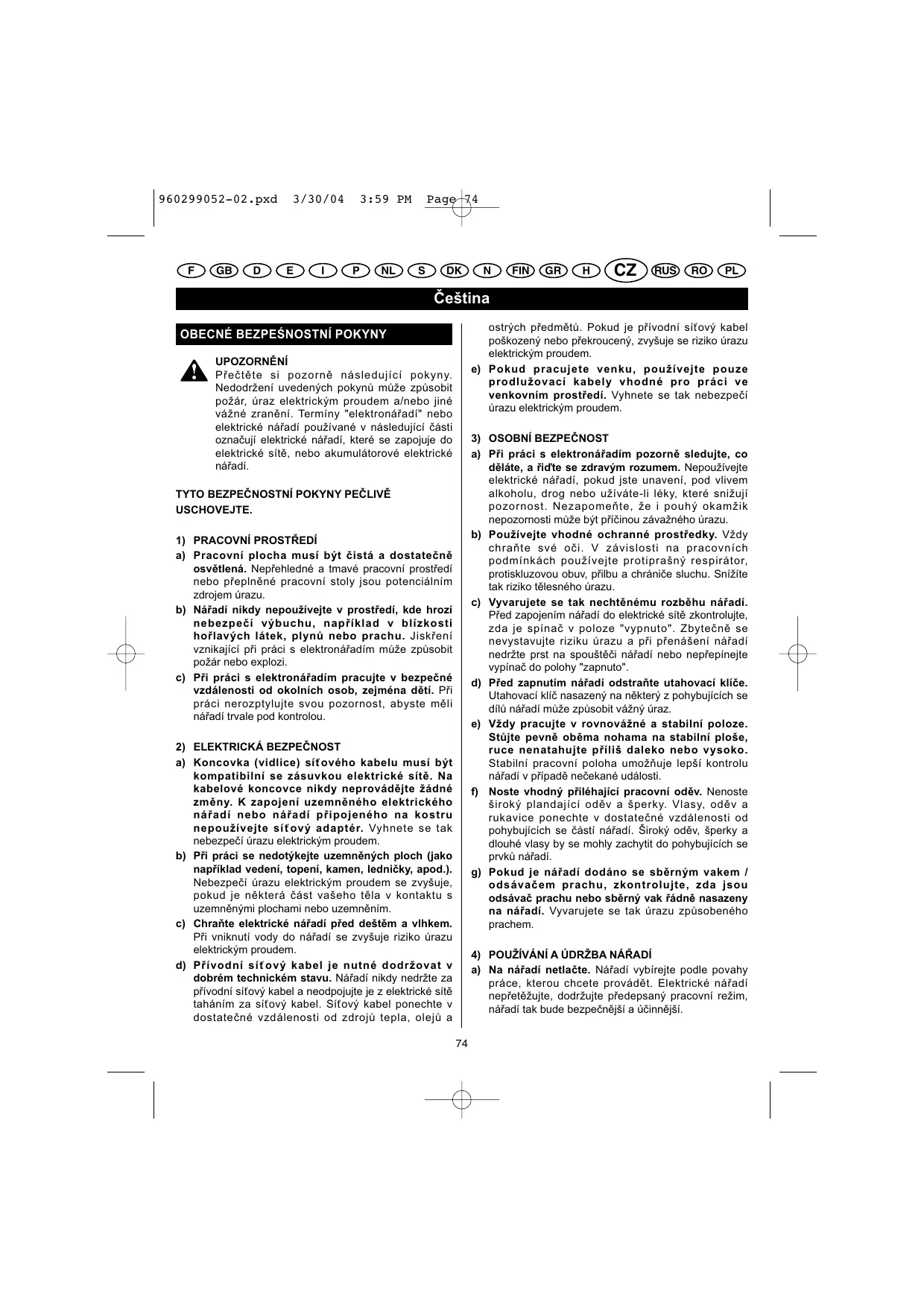

OBECNÉ BEZPEŚNOSTNÍ POKYNY

UPOZORNĚNÍ Přečtěte si pozorně následující pokyny. Nedodržení uvedených pokynů může způsobit požár, úraz elektrickým proudem a/nebo jiné vážné zranění. Termíny "elektronářadí" nebo elektrické nářadí používané v následující části označují elektrické nářadí, které se zapojuje do elektrické sítě, nebo akumulátorové elektrické nářadí.

3) OSOBNÍ BEZPEČNOST

a) Při práci s elektronářadím pozorně sledujte, co děláte, a řiďte se zdravým rozumem. Nepoužívejte elektrické nářadí, pokud jste unavení, pod vlivem alkoholu, drog nebo užíváte-li léky, které snižují pozornost. Nezapomeňte, že i pouhý okamžik nepozornosti může být příčinou závažného úrazu. b) Používejte vhodné ochranné prostředky. Vždy chraňte své oči. V závislosti na pracovních podmínkách používejte protiprašný respirátor, protiskluzovou obuv, přilbu a chrániče sluchu. Snížíte tak riziko tělesného úrazu. c) Vyvarujete se tak nechtěnému rozběhu nářadí. Před zapojením nářadí do elektrické sítě zkontrolujte, zda je spínač v poloze "vypnuto". Zbytečně se nevystavujte riziku úrazu a při přenášení nářadí nedržte prst na spouštěči nářadí nebo nepřepínejte vypínač do polohy "zapnuto". d) Před zapnutím nářadí odstraňte utahovací klíče. Utahovací klíč nasazený na některý z pohybujících se dílů nářadí může způsobit vážný úraz. e) Vždy pracujte v rovnovážné a stabilní poloze. Stůjte pevně oběma nohama na stabilní ploše, ruce nenatahujte příliš daleko nebo vysoko. Stabilní pracovní poloha umožňuje lepší kontrolu nářadí v případě nečekané události. f) Noste vhodný přiléhající pracovní oděv. Nenoste široký plandající oděv a šperky. Vlasy, oděv a rukavice ponechte v dostatečné vzdálenosti od pohybujících se částí nářadí. Široký oděv, šperky a dlouhé vlasy by se mohly zachytit do pohybujících se prvků nářadí. g) Pokud je nářadí dodáno se sběrným vakem / odsávačem prachu, zkontrolujte, zda jsou odsávač prachu nebo sběrný vak řádně nasazeny na nářadí. Vyvarujete se tak úrazu způsobeného prachem.

a) Pracovní plocha musí být čistá a dostatečně osvětlená. Nepřehledné a tmavé pracovní prostředí nebo přeplněné pracovní stoly jsou potenciálním zdrojem úrazu. b) Nářadí nikdy nepoužívejte v prostředí, kde hrozí nebezpečí výbuchu, například v blízkosti hořlavých látek, plynů nebo prachu. Jiskření vznikající při práci s elektronářadím může způsobit požár nebo explozi. c) Při práci s elektronářadím pracujte v bezpečné vzdálenosti od okolních osob, zejména dětí. Při práci nerozptylujte svou pozornost, abyste měli nářadí trvale pod kontrolou.

2) ELEKTRICKÁ BEZPEČNOST

a) Koncovka (vidlice) síťového kabelu musí být kompatibilní se zásuvkou elektrické sítě. Na kabelové koncovce nikdy neprovádějte žádné změny. K zapojení uzemněného elektrického nářadí nebo nářadí připojeného na kostru nepoužívejte síťový adaptér. Vyhnete se tak nebezpečí úrazu elektrickým proudem. b) Při práci se nedotýkejte uzemněných ploch (jako například vedení, topení, kamen, ledničky, apod.). Nebezpečí úrazu elektrickým proudem se zvyšuje, pokud je některá část vašeho těla v kontaktu s uzemněnými plochami nebo uzemněním. c) Chraňte elektrické nářadí před deštěm a vlhkem. Při vniknutí vody do nářadí se zvyšuje riziko úrazu elektrickým proudem. d) Přívodní síťový kabel je nutné dodržovat v dobrém technickém stavu. Nářadí nikdy nedržte za přívodní síťový kabel a neodpojujte je z elektrické sítě taháním za síťový kabel. Síťový kabel ponechte v dostatečné vzdálenosti od zdrojů tepla, olejů a

4) POUŽÍVÁNÍ A ÚDRŽBA NÁŘADÍ

a) Na nářadí netlačte. Nářadí vybírejte podle povahy práce, kterou chcete provádět. Elektrické nářadí nepřetěžujte, dodržujte předepsaný pracovní režim, nářadí tak bude bezpečnější a účinnější.

Čeština e) Elektrolytu vytékajícího z akumulátorové baterie se rozhodně nedotýkejte, zejména pokud pracujete v nestandardních podmínkách. Pokud dojde k potřísnění pokožky chemikáliemi, omyjte postižené místo čistou vodou. Při zasažení očí vyhledejte lékaře. Vystříknutý elektrolyt může způsobit podráždění nebo popálení kůže.

OBECNÉ BEZPEŚNOSTNÍ POKYNY

b) Nářadí nepoužívejte, pokud ho nelze zapnout nebo vypnout hlavním spínačem. Nářadí, které nelze správně zapnout a vypnout, je nebezpečné a je bezpodmínečně nutné ho nechat opravit. c) Před seřizováním, výměnou příslušenství nebo před uskladněním je nutné nářadí odpojit od elektrické sítě. Omezíte tak riziko nechtěného spuštění nářadí. d) Nářadí uskladněte mimo dosah dětí. Nedovolte nezkušeným uživatelům a nepoučeným osobám, které se neseznámily s bezpečnostními předpisy, používat toto nářadí. Nářadí může být nebezpečné v rukou nezkušených osob. e) Nářadí udržujte v pořádku a čistotě. Zkontrolujte, zda jsou pohyblivé prvky nářadí v zákrytu. Zkontrolujte, zda žádný díl není zlomený. Zkontrolujte správnost montáže nářadí a funkčnost všech dílů, které mohou narušit bezpečný provoz nářadí. Pokud je některý díl nářadí poškozen, nářadí dále nepoužívejte a nechte ho opravit. Řada úrazů bývá zapříčiněna nesprávnou údržbou nářadí. f) Nářadí udržujte čisté a naostřené. U pily musí být pilový kotouč ostrý a čistý. Kotouč tak nebude blokovat a nářadí budete mít lépe pod kontrolou. g) Při práci s nářadím, příslušenstvím a nástavci dodržujte bezpečnostní pokyny, způsob práce přizpůsobte specifickým vlastnostem nářadí, pracovním podmínkám a charakteru prováděné práce. Abyste se nedostali do nebezpečné situace, nářadí používejte pouze k předepsaným účelům.

a) Opravy smí být prováděny pouze kvalifikovaným opravářem za pomoci originálních náhradních dílů. Jen tak budou splněny základní požadavky na bezpečnost elektrického nářadí.

7) SPECIFICKÉ POKYNY

a) Při práci s příklepovou vrtačkou vždy používejte chrániče sluchu. Vystavení hluku při práci může vést ke zhoršení sluchu. b) Při práci s nářadím používejte přídavnou rukojeť. Ztráta kontroly nad nářadím může způsobit vážné zranění.

a) Před vložením akumulátoru zkontrolujte, zda je spínač v poloze "vypnuto". Z bezpečnostních důvodů nezapojujte nářadí do zásuvky elektrické sítě, pokud je spínač v poloze "zapnuto". b) K nabíjení akumulátoru použijte pouze kompatibilní nabíječku doporučenou výrobcem. Při použití nevhodné nabíječky, která je nekompatibilní s vaším modelem akumulátoru, můžete způsobit požár. c) Akumulátorové nářadí je možné používat pouze se speciálním akumulátorem. Používání jiného typu baterií nebo akumulátorů může způsobit požár. d) Pokud akumulátor nepoužíváte, nenechávejte ho v blízkosti kovových předmětů, jako jsou: kancelářské svorky, mince, klíče, hřebíky, šroubky a jiné kovové předměty, které by mohly vytvořit spojení mezi svorkami akumulátoru. Zkratování svorek akumulátoru může způsobit jiskření, popáleniny, případně požár.

Z bezpečnostních důvodů používejte výhradně dobíjecí nikl-kadmiové akumulátory. Jiné typy baterií by mohly explodovat a způsobit zranění uživatele, případně poškodit nářadí. Chraňte nabíječku před deštěm a vlhkem. Používejte pouze příslušenství doporučené a dodané výrobcem. Používání jiného příslušenství může být příčinou požáru, úrazu elektrickým proudem nebo jiného vážného úrazu. Aby nedošlo k poškození nabíječky a síťového kabelu, nikdy nabíječku neodpojujte z elektrické sítě taháním za síťový kabel. Zkontrolujte, zda je přívodní síťová šňůra umístěna tak, aby na ni nikdo nemohl šlápnout, zamotat se do ní nebo ji jakkoli jinak poškodit. Prodlužovací šňůru používejte pouze v případě, kdy je to absolutně nutné. Používání nevhodné prodlužovací šňůry může způsobit požár nebo úraz elektrickým proudem. Pokud se bez prodlužovací šňůry neobejdete, zkontrolujte, zda jsou splněny následující podmínky: a. Konektor nabíječky musí být osazen stejným počtem kolíků jako koncovka prodlužovací šňůry. Konektor nabíječky a koncovka prodlužovacího kabelu musí být stejné velikosti a stejného tvaru. b. Prodlužovací šňůra musí být v dobrém stavu a mít dostatečnou proudovou kapacitu. 960299052-02.pxd

Čeština TECHNICKÉ ÚDAJE Model Napětí Rozsah sklíčidla (mm) Spínač Údery při zatížení: - 1. rychlost - 2. rychlost Údery při zatížení (u příklepu): - 1. rychlost - 2. rychlost Max. točivý moment (Nm) Hmotnost včetně akumulátoru (kg) Akumulátor Nabíječka CDD-1202 12 V Nastavitelná rychlost CDD-1442

Nastavitelná rychlost CDI-1442

Nastavitelná rychlost CDI-1802 18 V Nastavitelná rychlost

POPIS Viz Obrázek č. 1-9

1. Rychloupínací samosvorné sklíčidlo

3. Přepínač levého/pravého chodu (dopředu/dozadu)

4. Šroubovací nástavce

6. Magnetická destička

8. Stiskněte blokovací pojistku,

tím se akumulátor uvolní.

9. Přídavné držadlo (u modelů CDI-1442 / 1802)

13. Doraz pro nastavení hloubky vrtání

15. Snížení točivého momentu

16. Zvýšení točivého momentu

17. Kroužek pro nastavení točivého momentu

19. Režim příklepu (u modelů CDI-1442 / 1802)

22. Čelisti sklíčidla

23. Demontáž šroubovacího nástavce (povolení)

24. Montáž šroubovacího nástavce (utažení)

Nabíječku nepoužívejte, pokud je poškozena kabelová koncovka nebo napájecí kabel. Pokud je některý z těchto prvků poškozen, nechte ho opravit odborníkem s příslušnou technickou kvalifikací. Nepoužívejte nabíječku, která spadla na zem nebo která je jakkoli poškozená. Opravu svěřte odborníkům v servisní opravně. Nabíječku nerozdělávejte, opravy a údržbu nabíječky svěřte kvalifikovaným odborníkům. Při nesprávné montáži nabíječky existuje nebezpečí úrazu elektrickým proudem nebo vzniku požáru. Před údržbou a čištěním odpojte nabíječku od elektrické sítě. Snížíte tak riziko úrazu elektrickým proudem. Pouhým vypnutím hlavního vypínače do polohy "vypnuto" nesnížíte riziko úrazu elektrickým proudem. Pokud nabíječku nepoužíváte, odpojte ji od elektrické sítě. Abyste nedostali ránu elektrickým proudem, nedotýkejte se neizolovaných částí konektoru nebo neizolovaných svorek akumulátorové baterie. Tyto pokyny uschovejte. K návodu se příležitostně můžete vrátit, návod použijte i pro informovanost případných jiných uživatelů. Při zapůjčení nářadí je nutné půjčit i tento návod.

Viz obrázek č. 9. KONTROLEK Pokud jste nářadí používali delší dobu, je zahřívání akumulátoru běžným jevem. Pokud je akumulátor příliš teplý, je nutné ho nechat vychladnout cca po dobu 30 minut, pak teprve je možné akumulátor dobíjet.

Pokud svítí červená kontrolka = probíhá režim rychlodobíjení. Pokud svítí zelená kontrolka = nabíjení akumulátoru je ukončeno. Žádná kontrolka nesvítí = proces nabíjení správně nefunguje nebo je vadný akumulátor.

Akumulátor tohoto nářadí je dodaný pouze slabě nabitý, aby zbytečně nedocházelo k problémům. Před použitím nářadí je nutné akumulátor nabít.

Poznámka: Akumulátorová baterie se zcela nedobije při prvním nabíjení. K úplnému dobití akumulátorů je třeba několik nabíjecích cyklů (používání nářadí a nabíjení akumulátoru).

Zajistěte spouštěč vrtacího šroubováku tak, že ho nastavíte do středové bezpečnostní polohy. Viz obrázek č. 6. Vložte akumulátor do vrtacího šroubováku. Žebroví akumulátoru musí správně zapadnout do drážek bateriového prostoru vrtacího šroubováku. Viz obrázek č. 2. Zkontrolujte, zda je akumulátor správně vložen do vrtacího šroubováku.

Používejte pouze nabíječku dodanou s akumulátorem. Zkontrolujte, zda napětí v elektrické síti je 230 V, 50 Hz, střídavý proud (tj. parametry napětí běžné domácí sítě). Zapojte nabíječku do elektrické sítě. Vložte akumulátor do nabíječky. Žebroví akumulátoru musí správně zapadnout do drážek bateriového prostoru nabíječky. Akumulátor zamáčkněte rukou, abyste se přesvědčili, že je akumulátor správně nasazen a že je zasunut do kontaktů nabíječky. Jakmile je akumulátor správně zasunut do nabíječky, rozsvítí se červená kontrolka. Jakmile je baterie zcela nabitá, červená kontrolka zhasne a rozsvítí se zelená kontrolka. Při normálním používání akumulátoru trvá jeho dobíjení zhruba 1 hodinu. Pokud je akumulátor zcela vybitý, je třeba k jeho dobití zhruba 1 hodiny 30 minut. Nabíjecí základnu NEINSTALUJTE do míst s příliš vysokými nebo naopak extrémně nízkými teplotami. Optimálního provozu nabíječky docílíte v teplotním rozsahu od 10°C do 38°C. Zajistěte spouštěč vrtacího šroubováku tak, že ho nastavíte do středové bezpečnostní polohy. Viz obrázek č. 6. Stiskněte blokační pojistku akumulátoru, tím se akumulátor uvolní a je možné ho vyndat z vrtacího šroubováku. Viz obrázek č. 2. Vyjměte akumulátor z vrtacího šroubováku.

NASAZENÍ PŘÍDAVNÉ RUKOJETI

(u modelů CDI-1442 / 1802) Viz obrázek č. 3. Při nasazení přídavné rukojeti postupujte takto:

Povolte upevňovací kroužek přídavné rukojeti otočením rukojeti doleva. Nastavte přídavné držadlo do požadované polohy. Utáhněte upevňovací kroužek přídavné rukojeti rázným otočením rukojeti doprava.

NASTAVENÍ HLOUBKOVÉHO DORAZU

(u modelů CDI-1442 / 1802) Viz obrázek č. 4. Při nastavení hloubkového dorazu postupujte takto:

Zajistěte spouštěč vrtacího šroubováku tak, že ho nastavíte do středové bezpečnostní polohy. Povolte upevňovací kroužek přídavné rukojeti otočením rukojeti doleva. Nastavte hloubkový doraz tak, aby vrták přesahoval hloubkový doraz požadované hloubky vrtání. Utáhněte přídavnou rukojeť rázným otočením rukojeti doprava. 960299052-02.pxd

Čeština střední poloze, spouštěč nářadí nelze použít. Pokud chcete nářadí zastavit, dejte prst ze spouštěče a počkejte, dokud se sklíčidlo přestane otáčet.

Viz obrázek č. 5. ELEKTRICKÁ BRZDA Vrtací šroubovák je vybaven spojkou, která umožňuje nastavit utahovací moment podle typu materiálu. Nastavte utahovací moment na požadovanou hodnotu. Vrtací šroubovák je vybaven elektrickou brzdou. Jakmile uvolníte prst ze spouštěče, vrtací šroubovák se postupně zastaví. Pokud je brzda plně funkční, přes větrací otvory krytu nářadí je viditelné jiskření. Toto jiskření je zcela běžným jevem a svědčí o používání elektrické brzdy. (u modelů CDI-1442 / 1802) Doručujeme Vám používat vrtáky s karbidovým hrotem a používat příklep pouze v případě, že vrtáte do tvrdého materiálu, jako např. do cihel, střešních tašek, betonu apod. REGULACE RYCHLOSTI Viz obrázek č. 8. Při regulaci rychlosti dodržujte následující pokyny: VAROVÁNÍ Vrtací šroubovák nemůže pracovat v reverzním chodu. Při nedodržení tohoto pokynu může dojít k vzniku materiálních škod.

Viz obrázek č. 6. Vrtací šroubovák se ZAPÍNÁ stisknutím spouštěče. Vrtací šroubovák se VYPÍNÁ uvolněním spouštěče. NASTAVITELNÁ RYCHLOST Spouštěč umožňuje regulovat rychlost otáček nářadí. Čím větší tlak budete vyvíjet na spouštěč, tím vyšší bude pracovní rychlost nářadí. Postupným uvolňováním spouštěče dochází ke zpomalení rychlosti nářadí.

Viz obrázek č. 6. Spouštěč lze zablokovat v poloze "vypnuto". Tato brání nechtěnému rozběhu nářadí, jakmile šroubovák nepoužíváte. Pokud chcete spouštěč zablokovat, nastavte přepínač pravého/levého (utahování/uvolňování vrutů) do střední polohy. Při nastavení vyšší rychlosti: přepněte přepínač rychlosti do polohy 2. Při nastavení nižší rychlosti: přepněte přepínač rychlosti do polohy 1. Poznámka: Pokud přepínač rychlosti nelze snadno přepnout, otáčejte sklíčidlem ručně, dokud není nářadí nastaveno na požadovanou rychlost. VAROVÁNÍ Abyste nepoškodili spojku, při přepínání na jiný rychlostní stupeň a při změně směru chodu nářadí, počkejte, dokud se vrtací šroubovák zcela nezastaví. Vrtací šroubovák je osazen rychloupínacím samosvorným sklíčidlem. Jak název napovídá, rychloupínací sklíčidlo umožňuje rychlé ruční nasazení a sejmutí šroubovacích nástavců. Sklíčidlo otáčejte ručně. Šipky na sklíčidle informují o směru otáčení sklíčidlem při NASAZENÍ (utažení) nebo SEJMUTÍ (povolení) šroubovacího nástavce. funkce vrtací nářadí chodu UPOZORNĚNÍ Nikdy nenasazujte šroubovací nástavec tak, že byste drželi sklíčidlo jednou rukou a spustili nářadí, aby se tak sklíčidlo začalo otáčet a mohli jste upevnit šroubovací nástavec v čelisti sklíčidla. Sklíčidlo by se Vám mohlo z rukou vysmeknout nebo by Vám mohla uklouznout ruka a mohli byste zavadit o rotující šroubovací nástavec (dřík) nebo vrták. To by mohlo být příčinou těžkého úrazu. Poznámka: Jakmile je přepínač pravého/levého chodu ve střední poloze, spouštěč nářadí nelze použít. PŘEPÍNÁNÍ PRAVÉHO/LEVÉHO CHODU Viz obrázek č. 6. Chod vrtacího šroubováku lze přepínat z levého na pravý chod a obráceně. Chod nářadí je kontrolován přepínačem chodu, který se nachází těsně nad spouštěčem nářadí. Jakmile držíte vrtací šroubovák standardním způsobem, přepínač pravého/levého chodu se musí nacházet nalevo od spouštěče nářadí, abyste mohli šroubovat nebo vrtat. Chod nářadí je opačný (při uvolňování vrutů), v tom případě se přepínač prvého/levého chodu nachází napravo od spouštěče nářadí. Jakmile je přepínač pravého/levého chodu ve

UPOZORNĚNÍ Při výměně částí přístroje je nutné použít pouze originální náhradní díly. Použití jiných náhradních dílů může nejen poškodit nářadí, ale způsobit i vážné zranění. V rámci možností neodhazujte vysloužilé nářadí do domovního odpadu a upřednostněte jeho recyklaci. Respektujte životní prostředí, třiďte odpad a odneste vysloužilé nářadí, příslušenství a obalový materiál do speciálních kontejnerů nebo do speciální sběrny odpadu k recyklaci. K čištění plastových dílů nepoužívejte ředidla. Většina ředidel běžně dostupných v obchodní síti se nehodí k čištění plastových částí, neboť narušuje povrch plastů. K odstranění nečistot, prachu, oleje, maziv apod. používejte čistý hadr. UPOZORNĚNÍ Plastové části nářadí nesmí nikdy přijít do styku s brzdovou kapalinou, benzínem, produkty na bázi ropy, regenerovanými maznými oleji apod. Tyto výrobky obsahují chemikálie, které mohou poškodit, oslabit nebo zničit plastové části, případně snížit jejich životnost. Elektronářadí zásadně nepřetěžujte. Přetěžování vrtacího šroubováku může poškodit nejen materiál, ale také nářadí. UPOZORNĚNÍ Na vrtacím šroubováku neprovádějte žádné úpravy a používejte pouze doporučené příslušenství. Tyto nepovolené úpravy nářadí či změny v používání příslušenství mohou vytvořit nebezpečné situace, které mohou vést k velmi závažnému zranění.

ZÁRUKA - ZÁRUČNÍ PODMÍNKY Na tento výrobek značky Ryobi se poskytuje záruka po dobu 24 (dvaceti čtyř) měsíců od data uvedeného na faktuře nebo pokladním bloku, který koncový uživatel obdržel v prodejně při nákupu výrobku. Záruka se vztahuje na výrobní vady a vadné díly. Záruka se nevztahuje na poškození výrobku způsobené jeho běžným opotřebením, nesprávným nebo neschváleným používáním, nesprávnou údržbou nebo přetížením. Uvedené záruční podmínky se plně vztahují i na příslušenství, jako akumulátory, žárovky, pilové listy, nástavce, vaky apod. V případě provozních problémů u výrobku v záruce kontaktuje nejbližší autorizovanou servisní opravnu výrobků Ryobi. K opravě je nutné předložit NEDEMONTOVANÝ výrobek spolu s fakturou nebo pokladním blokem. Tato záruka nevylučuje případná další Vaše spotřebitelská práva týkající se výrobních závad, v souladu s platnými legislativními předpisy.

Hladina akustického tlaku Hladina akustického výkonu Vážená efektivní hodnota zrychlení 67 dB (A) 78 dB (A) 0,7 m/s2 68 dB(A) 79 dB(A)

Prohlašujeme na svou zodpovědnost, že tento výrobek splňuje požadavky níže uvedených norem a závazných předpisů:
