MODE D'EMPLOI CDD-1202 RYOBI

Il est indispensable que vous lisiez les instructions contenues dans ce manuel avant le montage et la mise en service de l’appareil.

Français e) Lorsque vous travaillez à l’extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur. Vous éviterez ainsi les risques de chocs électriques.

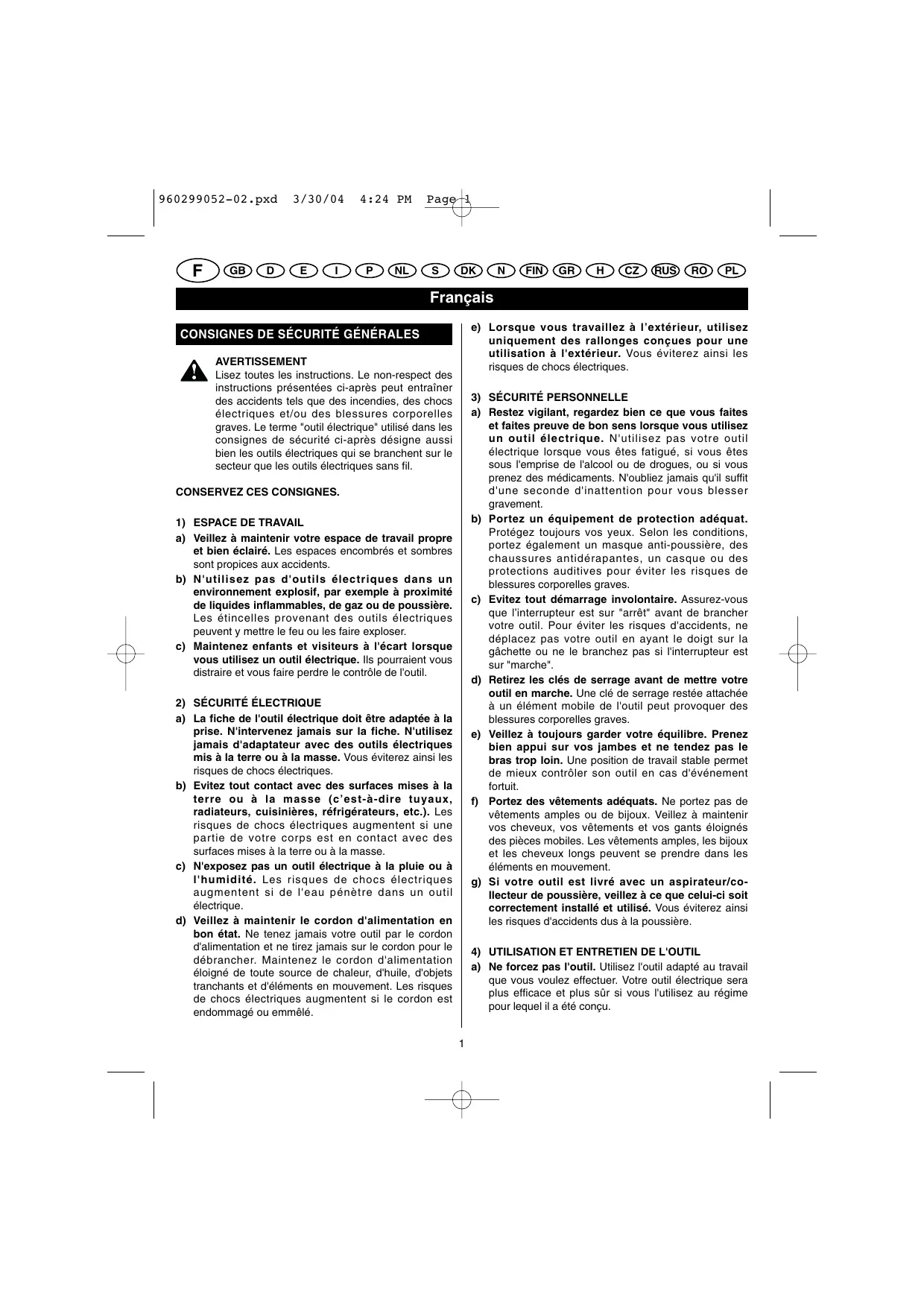

CONSIGNES DE SÉCURITÉ GÉNÉRALES AVERTISSEMENT Lisez toutes les instructions. Le non-respect des instructions présentées ci-après peut entraîner des accidents tels que des incendies, des chocs

électriques et/ou des blessures corporelles graves. Le terme "outil électrique" utilisé dans les consignes de sécurité ci-après désigne aussi bien les outils électriques qui se branchent sur le secteur que les outils électriques sans fil.

3) SÉCURITÉ PERSONNELLE a) Restez vigilant, regardez bien ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas votre outil

électrique lorsque vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement. b) Portez un équipement de protection adéquat. Protégez toujours vos yeux. Selon les conditions, portez également un masque anti-poussière, des chaussures antidérapantes, un casque ou des protections auditives pour éviter les risques de blessures corporelles graves. c) Evitez tout démarrage involontaire. Assurez-vous que l’interrupteur est sur "arrêt" avant de brancher votre outil. Pour éviter les risques d'accidents, ne déplacez pas votre outil en ayant le doigt sur la gâchette ou ne le branchez pas si l'interrupteur est sur "marche". d) Retirez les clés de serrage avant de mettre votre outil en marche. Une clé de serrage restée attachée à un élément mobile de l'outil peut provoquer des blessures corporelles graves. e) Veillez à toujours garder votre équilibre. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Une position de travail stable permet de mieux contrôler son outil en cas d'événement fortuit. f) Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de bijoux. Veillez à maintenir vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les éléments en mouvement. g) Si votre outil est livré avec un aspirateur/collecteur de poussière, veillez à ce que celui-ci soit correctement installé et utilisé. Vous éviterez ainsi les risques d'accidents dus à la poussière.

CONSERVEZ CES CONSIGNES.

1) ESPACE DE TRAVAIL a) Veillez à maintenir votre espace de travail propre et bien éclairé. Les espaces encombrés et sombres sont propices aux accidents. b) N'utilisez pas d'outils électriques dans un environnement explosif, par exemple à proximité de liquides inflammables, de gaz ou de poussière. Les étincelles provenant des outils électriques peuvent y mettre le feu ou les faire exploser. c) Maintenez enfants et visiteurs à l'écart lorsque vous utilisez un outil électrique. Ils pourraient vous distraire et vous faire perdre le contrôle de l'outil. 2) SÉCURITÉ ÉLECTRIQUE a) La fiche de l'outil électrique doit être adaptée à la prise. N'intervenez jamais sur la fiche. N'utilisez jamais d'adaptateur avec des outils électriques mis à la terre ou à la masse. Vous éviterez ainsi les risques de chocs électriques. b) Evitez tout contact avec des surfaces mises à la terre ou à la masse (c’est-à-dire tuyaux, radiateurs, cuisinières, réfrigérateurs, etc.). Les risques de chocs électriques augmentent si une partie de votre corps est en contact avec des surfaces mises à la terre ou à la masse. c) N'exposez pas un outil électrique à la pluie ou à l'humidité. Les risques de chocs électriques augmentent si de l'eau pénètre dans un outil électrique. d) Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur le cordon pour le débrancher. Maintenez le cordon d'alimentation éloigné de toute source de chaleur, d'huile, d'objets tranchants et d'éléments en mouvement. Les risques de chocs électriques augmentent si le cordon est endommagé ou emmêlé.

4) UTILISATION ET ENTRETIEN DE L'OUTIL a) Ne forcez pas l'outil. Utilisez l'outil adapté au travail que vous voulez effectuer. Votre outil électrique sera plus efficace et plus sûr si vous l'utilisez au régime pour lequel il a été conçu.

S DK N FIN GR H CZ RUS RO PL Français trombones, pièces de monnaie, clés, clous, vis et autres petits objets en métal susceptibles de connecter les terminaux entre eux. Le courtcircuitage des terminaux de la batterie peut provoquer des brûlures ou des incendies. e) Évitez tout contact avec le liquide de batterie si du liquide était projeté lors d'une utilisation non conforme de la batterie. Si cela se produit, rincez la zone concernée à l'eau claire. Si vos yeux sont atteints, consultez un médecin. Du liquide de batterie projeté peut entraîner une irritation ou des brûlures.

CONSIGNES DE SÉCURITÉ GÉNÉRALES b) N’utilisez pas votre outil électrique si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter. Un outil qui ne peut pas être allumé et éteint correctement est dangereux et doit impérativement

être réparé. c) Débranchez votre outil avant de procéder à des réglages, de changer des accessoires ou de le ranger. Vous réduirez ainsi les risques de démarrage involontaire de l'outil. d) Les outils doivent être rangés hors de portée des enfants. Ne laissez pas des personnes ne connaissant pas l'outil ou n'ayant pas pris connaissance des présentes consignes de sécurité utiliser l'outil. Les outils sont dangereux entre les mains de personnes inexpérimentées. e) Entretenez vos outils avec soin. Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Si des pièces sont endommagées, faites réparer votre outil avant de l'utiliser. De nombreux accidents sont dus au mauvais entretien des outils. f) Veillez à maintenir vos outils propres et aiguisés. Si la lame de votre outil de coupe est bien aiguisée et propre, elle risquera moins de se bloquer et vous pourrez mieux garder le contrôle de votre outil. g) Respectez les présentes consignes de sécurité lorsque vous utilisez votre outil, les accessoires, les embouts, etc. en tenant compte des spécificités de votre appareil, de votre espace de travail et du travail à effectuer. Pour éviter les situations dangereuses, n'utilisez votre outil électrique que pour les travaux pour lesquels il a été conçu.

6) RÉPARATIONS a) Les réparations doivent être effectuées par un technicien qualifié et avec des pièces de rechange d'origine uniquement. Vous pourrez ainsiutiliser votre outil électrique en toute sécurité.

7) CONSIGNES SPÉCIALES a) Portez toujours des protections auditives lorsque vous travaillez avec une perceuse à percussion. Une exposition au bruit peut en effet provoquer une baisse de l'acuité auditive. b) Utilisez la poignée auxiliaire fournie avec l'outil. Perdre le contrôle de l'outil peut entraîner des blessures corporelles graves.

5) UTILISATION ET ENTRETIEN DE LA BATTERIE a) Assurez-vous que la gâchette est en position

"arrêt" ou verrouillée avant d'insérer la batterie. Pour éviter les risques d'accidents, ne branchez pas votre outil si l'interrupteur est sur "marche". b) Ne rechargez la batterie qu'avec le chargeur recommandé par le fabricant. Un chargeur adapté à un certain type de batterie peut déclencher un incendie s'il est utilisé avec un autre type de batterie. c) Seul un type de batterie spécifique doit être utilisé avec un outil sans fil. L'utilisation de toute autre batterie peut provoquer un incendie. d) Lorsque la batterie n'est pas utilisée, tenez-la éloignée d'autres objets métalliques tels que :

Afin de réduire les risques de blessure, utilisez des uniquement. D'autres types de batterie risqueraient d'exploser et de provoquer des blessures graves, ou d'endommager l'outil.

N'exposez pas le chargeur à la pluie ou à l'humidité. N'utilisez pas d'accessoires autres que ceux recommandés et fournis par le fabricant. L'utilisation de tout autre accessoire entraînerait des risques d'incendie, de choc électrique ou de blessures corporelles graves. Pour éviter d'endommager le chargeur et le cordon d'alimentation, ne tirez pas sur le cordon d'alimentation mais sur la prise pour débrancher le chargeur. Assurez-vous que le cordon d'alimentation est placé de telle sorte que personne ne risque de marcher dessus, de se prendre les pieds dedans, ou de l'endommager d'une quelconque manière. N'utilisez une rallonge qu'en cas de nécessité

NL S DK N FIN GR H CZ RUS RO PL Français

absolue. L'utilisation d'une rallonge inappropriée peut entraîner des risques d'incendie ou de choc

électrique. Si vous devez absolument utiliser une rallonge, assurez-vous que : a. la prise du chargeur comporte le même nombre de broches que la prise de la rallonge et que celles-ci sont de la même taille et de la même forme. b. la rallonge est en bon état et a une capacité suffisante pour conduire le courant nécessaire. N'utilisez pas le chargeur si la prise ou le cordon d'alimentation est endommagé. Si l'un de ces éléments est endommagé, faites-le réparer par un technicien qualifié. N'utilisez pas le chargeur s'il a reçu un coup, s'il est tombé ou s'il a été endommagé d'une quelconque manière. Faites-le réparer par un technicien qualifié. Ne démontez pas votre chargeur, faites effectuer toute réparation ou tout entretien requis par un technicien qualifié. Un remontage non conforme de l'appareil peut entraîner des risques de choc électrique ou d'incendie. Pour réduire les risques de choc électrique, débranchez le chargeur avant de procéder à son entretien ou de le nettoyer. Mettre le chargeur sur "arrêt" ne réduit pas les risques de choc électrique.

Débranchez le chargeur lorsque vous ne l'utilisez pas.

Pour éviter tout risque de choc électrique, ne touchez pas les parties non isolées du connecteur de sortie ou les bornes non isolées de la batterie. Conservez ces instructions. Consultez-les régulièrement et utilisez-les pour informer d'autres utilisateurs éventuels. Si vous prêtez cet outil, prêtez également ce manuel d'utilisation.

CARACTÉRISTIQUES Modèle

Tension Capacité du mandrin (mm) Interrupteur Vitesse à vide (mode perceuse) : - vitesse 1 - vitesse 2 Vitesse à vide (mode percussion) : - vitesse 1 - vitesse 2 Couple maxi. (Nm) Poids, avec batterie (kg) Batterie Chargeur

12 V 13 vitesse variable

14,4 V 13 vitesse variable

14,4 V 13 vitesse variable

18 V 13 vitesse variable

Français l'outil puis chargement de la batterie) seront nécessaires pour que votre batterie se charge entièrement.

DESCRIPTION Voir Figure 1-9

1. Mandrin auto-serrant 2. Gâchette 3. Sélecteur du sens de rotation (avant / arrière) 4. Embouts de vissage 5. Batterie 6. Plaque magnétique 7. Dispositifs de verrouillage 8. Appuyez sur les dispositifs de verrouillage pour retirer la batterie 9. Poignée auxiliaire (pour modèles CDI-1442 / 1802) 10. Pour serrer 11. Pour desserrer 12. Foret 13. Butée de profondeur 14. Profondeur de perçage 15. Pour diminuer le couple 16. Pour augmenter le couple 17. Bague de réglage du couple 18. Mode perceuse 19. Mode percussion (pour modèles CDI-1442 / 1802) 20. Arrière 21. Avant 22. Mâchoire du mandrin 23. Pour retirer l'embout (desserrer) 24. Pour fixer l'embout (serrer) 25. Vitesse 2 26. Vitesse 1 27. Chargeur 28. Voyant vert 29. Voyant rouge

POUR CHARGER LA BATTERIE :

INSTRUCTIONS IMPORTANTES CONCERNANT LA CHARGE DE BATTERIES CHAUDES Lorsque vous utilisez votre outil en continu, la batterie devient chaude. Lorsque la batterie est chaude, vous devez la laisser refroidir pendant 30 minutes environ avant de la recharger.

INSTALLATION DE LA BATTERIE FONCTIONNEMENT

FONCTION DES VOYANTS LUMINEUX DU CHARGEUR Voir figure 9.

Utilisez uniquement le chargeur fourni avec la batterie.

Assurez-vous que la tension est de 230 Volts, 50 Hz, CA uniquement (tension domestique normale). Branchez le chargeur à une prise électrique. Insérez la batterie dans le chargeur. Pour cela, alignez les nervures de la batterie avec les rainures du support du chargeur. Exercez une pression sur la batterie pour vous assurer que les bornes de la batterie sont correctement enclenchées dans les contacts du chargeur. Une fois la batterie correctement enclenchée, le voyant rouge s'allume. Lorsque votre batterie est complètement chargée, le voyant rouge s'éteint et le voyant vert s'allume. Après une utilisation normale, il faut environ 1 heure pour charger la batterie complètement et 1 heure 30 minimum pour recharger une batterie complètement déchargée. NE placez PAS le chargeur dans un lieu où la température est extrêmement basse ou élevée. Son fonctionnement sera optimal à une température comprise entre 10°C et 38°C.

Voyant rouge allumé = mode charge rapide.

Voyant vert allumé = la batterie est entièrement chargée. Aucun voyant allumé = charge ou batterie défectueuse.

Verrouillez la gâchette de votre perceuse-visseuse en plaçant le sélecteur du sens de rotation en position centrale. Voir figure 6.

Insérez la batterie dans votre perceuse-visseuse. Pour cela, alignez les nervures de la batterie avec les rainures situées à la base de l’outil. Voir figure 2. Assurez-vous que la batterie s'enclipse bien sur la perceuse-visseuse avant de l'utiliser.

CHARGE DE LA BATTERIE La batterie de votre outil est livrée très faiblement chargée pour éviter les problèmes éventuels. Vous devez donc la charger avant utilisation.

Remarque : La batterie ne se chargera pas entièrement lors de la première charge. Plusieurs cycles (utilisation de

Verrouillez la gâchette de votre perceuse-visseuse en plaçant le sélecteur du sens de rotation en position centrale. Voir figure 6.

Repérez le système de verrouillage de la batterie et appuyez dessus pour retirer la batterie de la perceuse-visseuse. Voir figure 2. Retirez la batterie de votre perceuse-visseuse.

S DK N FIN GR H CZ RUS RO PL Français

GÂCHETTE Voir figure 6.

FONCTIONNEMENT INSTALLATION DE LA POIGNÉE AUXILIAIRE

(pour modèles CDI-1442 / 1802) Voir figure 3.

Suivez les étapes ci-après pour installer la poignée auxiliaire :

VITESSE VARIABLE Desserrez l'anneau de fixation de la poignée auxiliaire en tournant le manche vers la gauche.

Placez la poignée auxiliaire dans la position désirée. Serrez l'anneau de fixation de la poignée auxiliaire en tournant fermement le manche vers la droite.

La gâchette de votre outil permet de faire varier la vitesse en fonction de la pression exercée. Plus la pression exercée est importante, plus la vitesse augmente. Au fur et à mesure que vous relâchez la gâchette, la vitesse diminue.

RÉGLAGE DE LA BUTÉE DE PROFONDEUR

(pour modèles CDI-1442 / 1802) Voir figure 4.

FONCTION DE VERROUILLAGE Voir figure 6.

La gâchette peut être verrouillée en position "arrêt". Cette fonction permet d’éviter les démarrages involontaires de votre perceuse-visseuse lorsque vous ne l’utilisez pas. Pour verrouiller la gâchette, placez le sélecteur du sens de rotation (sens vissage / dévissage) en position centrale.

Suivez les étapes ci-après pour régler la position de la butée de profondeur :

Pour DÉMARRER votre perceuse-visseuse, appuyez sur la gâchette.

Pour ARRÊTER votre perceuse-visseuse, relâchez la gâchette.

Verrouillez la gâchette en plaçant le sélecteur du sens de rotation en position centrale.

Desserrez l'anneau de fixation de la poignée auxiliaire en tournant le manche vers la gauche. Placez la butée de profondeur de sorte que le foret dépasse l'extrémité de la butée de la profondeur de perçage souhaitée. Serrez la poignée auxiliaire en tournant fermement le manche vers la droite.

Remarque : Lorsque le sélecteur est en position centrale, la gâchette est bloquée.

INVERSION DU SENS DE ROTATION Voir Figure 6. Vous pouvez inverser le sens de rotation de votre perceuse-visseuse. Le sens de rotation est contrôlé par un sélecteur situé au-dessus de la gâchette. Lorsque vous tenez votre perceuse-visseuse en position d’utilisation normale, le sélecteur du sens de rotation doit se trouver sur la gauche de la gâchette pour permettre le vissage/perçage. Le sens de rotation est inversé (sens de dévissage) lorsque le sélecteur se trouve à droite de la gâchette. Lorsque le sélecteur est en position centrale, la gâchette est bloquée. Pour arrêter votre outil, relâchez la gâchette et attendez que le mandrin arrête complètement de tourner.

RÉGLAGE DU COUPLE DE SERRAGE Voir figure 5.

Votre perceuse-visseuse est équipée d'un embrayage qui permet de régler le couple de serrage en fonction du matériau à percer ou visser. Réglez le couple comme il convient. (modèles CDI-1442 / 1802) Nous vous recommandons d'utiliser des forets à pointe carbure et de placer votre outil en mode percussion lorsque vous percez dans du matériau dur tel que de la brique, des tuiles, du béton, etc.

FREIN ÉLECTRIQUE Votre perceuse-visseuse est équipée d’un frein électrique.

Lorsque vous relâchez la gâchette, le mandrin arrête de tourner. Lorsque le frein fonctionne correctement, vous pouvez voir des étincelles à travers les fentes de ventilation du carter. Ces étincelles sont normales et signalent que le frein est utilisé.

MISE EN GARDE Votre perceuse-visseuse à percussion n'est pas conçue pour la perforation. Le non-respect de cette mise en garde peut entraîner des dommages matériels.

S DK N FIN GR H CZ RUS RO PL Français

FONCTIONNEMENT ENTRETIEN RÉGLAGE DE LA VITESSE Voir figure 8.

Respectez les instructions suivantes pour régler la vitesse : ■

AVERTISSEMENT Seules des pièces de rechange d'origine doivent

être utilisées en cas de remplacement. L'utilisation de toute autre pièce est susceptible de présenter un danger ou d'endommager votre outil.

Pour une vitesse élevée : poussez le bouton de sélection de la vitesse sur 2.

Pour une vitesse faible : poussez le bouton de sélection de la vitesse sur 1.

N'utilisez pas de solvants pour nettoyer les pièces en plastique. La plupart des plastiques risquent d’être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour nettoyer les impuretés, la poussière, l'huile, la graisse, etc.

AVERTISSEMENT Les éléments en plastique ne doivent jamais entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Ces produits chimiques contiennent des substances qui peuvent endommager, affaiblir ou détruire le plastique.

Remarque : Si le bouton de sélection de la vitesse est dur à actionner, tournez le mandrin à la main jusqu'à ce que la vitesse s'enclenche.

MISE EN GARDE Pour éviter d'endommager l'embrayage, attendez que le mandrin soit complètement arrêté avant de sélectionner une autre vitesse ou d'inverser le sens de rotation.

N'en demandez pas trop à vos outils électriques.

Les utilisations abusives peuvent endommager l'outil ainsi que la pièce à usiner. AVERTISSEMENT N'essayez pas de modifier votre perceusevisseuse ou d'ajouter des accessoires dont l'utilisation n'est pas recommandée. De telles transformations ou modifications relèvent de l'utilisation abusive et risquent de créer des situations dangereuses pouvant entraîner des blessures corporelles graves.

MANDRIN AUTO-SERRANT Voir figure 7.

Votre perceuse-visseuse est équipé d’un mandrin auto-serrant. Comme son nom l’indique, vous pouvez fixer et retirer des embouts à la main. Faites tourner le mandrin à la main. Les flèches dessinées sur le mandrin indiquent la direction dans laquelle celui-ci doit être tourné pour FIXER (serrer) ou RETIRER (desserrer) l’embout. AVERTISSEMENT Ne tentez pas de fixer un embout en tenant le mandrin d’une main et en faisant démarrer la perceuse-visseuse pour faire tourner le mandrin et serrer l’embout dans les mâchoires du mandrin. Le mandrin pourrait glisser dans votre main ou votre main glisser et entrer en contact avec l’embout de vissage ou le foret en rotation. Ceci peut entraîner un accident et des blessures corporelles graves.

PROTECTION DE L'ENVIRONNEMENT Recyclez les matières premières au lieu de les jeter. Pour le respect de l'environnement, triez vos déchets et déposez l'outil usagé, les accessoires et l'emballage dans des conteneurs spéciaux ou auprès d'organismes chargés de leur recyclage.

S DK N FIN GR H CZ RUS RO PL

18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29.

1. 2. 3. 4. 5. 6. 7. 8.

10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29.

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc. En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

GB WARRANTY - STATEMENT Niveau de pression acoustique

Niveau de puissance acoustique Valeur d'accélération de la moyenne quadratique pondérée

DÉCLARATION DE CONFORMITÉ

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 98/37/EC, 89/336/EEC, EN60745, EN61000, EN55014

NL RYOBI TECHNOLOGIES S.A.S.

Immeuble Le Grand Roissy Z.A. du Gué, 35, rue de Guivry, B.P.5 77990 LE MESNIL AMELOT FRANCE

20.04.2006 24.10.2005 16.09.2005 Michel Violleau Président/Directeur Général

Tel: +33-1-60 94 69 70 Fax: +33-1-60 94 69 79
