BRUGSANVISNING CDD-1202 RYOBI

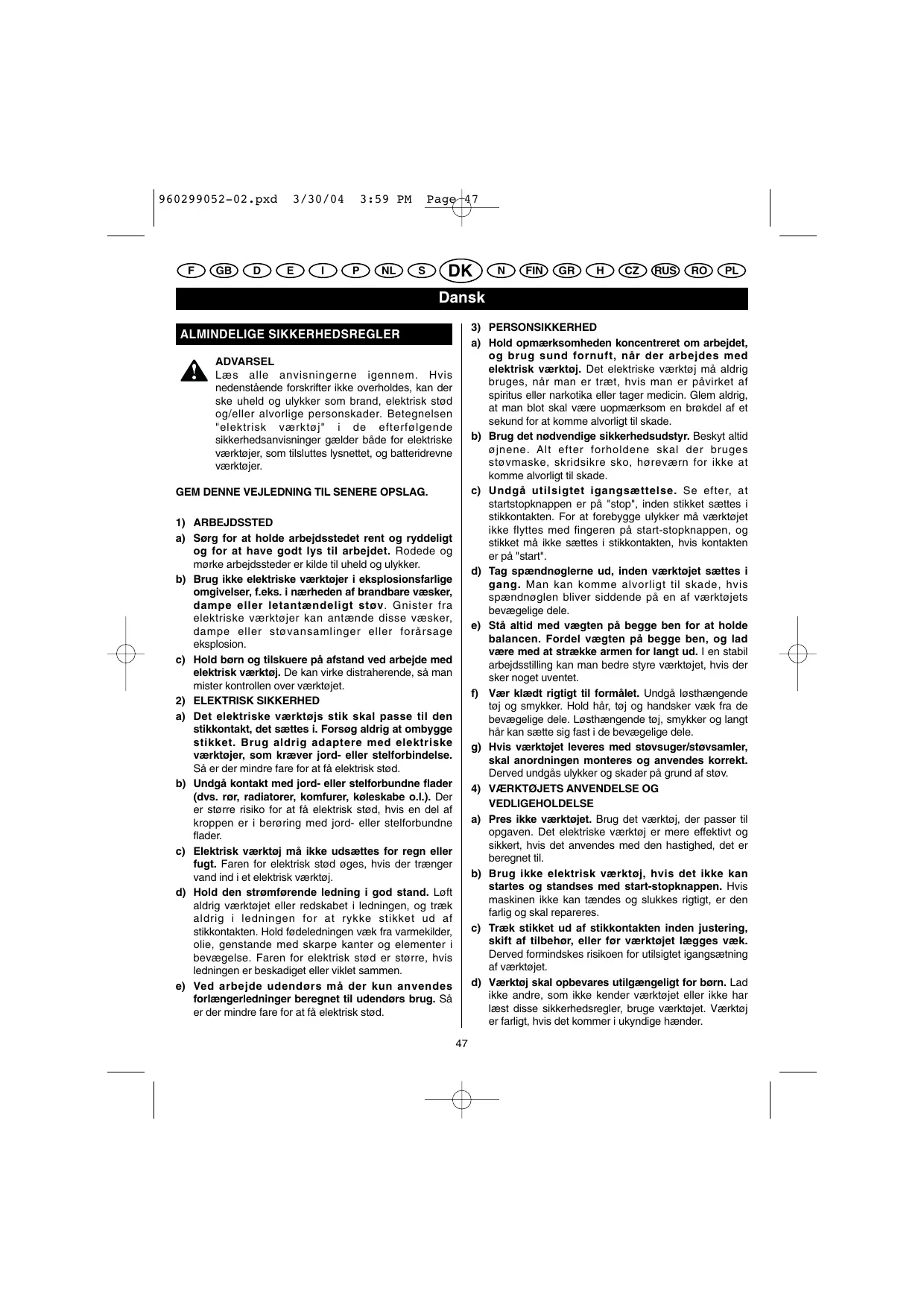

a) Hold opmærksomheden koncentreret om arbejdet, og brug sund fornuft, når der arbejdes med elektrisk værktøj. Det elektriske værktøj må aldrig bruges, når man er træt, hvis man er påvirket af spiritus eller narkotika eller tager medicin. Glem aldrig, at man blot skal være uopmærksom en brøkdel af et sekund for at komme alvorligt til skade. b) Brug det nødvendige sikkerhedsudstyr. Beskyt altid øjnene. Alt efter forholdene skal der bruges støvmaske, skridsikre sko, høreværn for ikke at komme alvorligt til skade. c) Undgå utilsigtet igangsættelse. Se efter, at startstopknappen er på "stop", inden stikket sættes i stikkontakten. For at forebygge ulykker må værktøjet ikke flyttes med fingeren på start-stopknappen, og stikket må ikke sættes i stikkontakten, hvis kontakten er på "start". d) Tag spændnøglerne ud, inden værktøjet sættes i gang. Man kan komme alvorligt til skade, hvis spændnøglen bliver siddende på en af værktøjets bevægelige dele. e) Stå altid med vægten på begge ben for at holde balancen. Fordel vægten på begge ben, og lad være med at strække armen for langt ud. I en stabil arbejdsstilling kan man bedre styre værktøjet, hvis der sker noget uventet. f) Vær klædt rigtigt til formålet. Undgå løsthængende tøj og smykker. Hold hår, tøj og handsker væk fra de bevægelige dele. Løsthængende tøj, smykker og langt hår kan sætte sig fast i de bevægelige dele. g) Hvis værktøjet leveres med støvsuger/støvsamler, skal anordningen monteres og anvendes korrekt. Derved undgås ulykker og skader på grund af støv.

4) VÆRKTØJETS ANVENDELSE OG

VEDLIGEHOLDELSE a) Pres ikke værktøjet. Brug det værktøj, der passer til opgaven. Det elektriske værktøj er mere effektivt og sikkert, hvis det anvendes med den hastighed, det er beregnet til. b) Brug ikke elektrisk værktøj, hvis det ikke kan startes og standses med start-stopknappen. Hvis maskinen ikke kan tændes og slukkes rigtigt, er den farlig og skal repareres. c) Træk stikket ud af stikkontakten inden justering, skift af tilbehør, eller før værktøjet lægges væk. Derved formindskes risikoen for utilsigtet igangsætning af værktøjet. d) Værktøj skal opbevares utilgængeligt for børn. Lad ikke andre, som ikke kender værktøjet eller ikke har læst disse sikkerhedsregler, bruge værktøjet. Værktøj er farligt, hvis det kommer i ukyndige hænder. ALMINDELIGE SIKKERHEDSREGLER ADVARSEL Læs alle anvisningerne igennem. Hvis nedenstående forskrifter ikke overholdes, kan der ske uheld og ulykker som brand, elektrisk stød og/eller alvorlige personskader. Betegnelsen "elektrisk værktøj" i de efterfølgende sikkerhedsanvisninger gælder både for elektriske værktøjer, som tilsluttes lysnettet, og batteridrevne værktøjer. GEM DENNE VEJLEDNING TIL SENERE OPSLAG.

a) Sørg for at holde arbejdsstedet rent og ryddeligt og for at have godt lys til arbejdet. Rodede og mørke arbejdssteder er kilde til uheld og ulykker. b) Brug ikke elektriske værktøjer i eksplosionsfarlige omgivelser, f.eks. i nærheden af brandbare væsker, dampe eller letantændeligt støv. Gnister fra elektriske værktøjer kan antænde disse væsker, dampe eller støvansamlinger eller forårsage eksplosion. c) Hold børn og tilskuere på afstand ved arbejde med elektrisk værktøj. De kan virke distraherende, så man mister kontrollen over værktøjet.

2) ELEKTRISK SIKKERHED

a) Det elektriske værktøjs stik skal passe til den stikkontakt, det sættes i. Forsøg aldrig at ombygge stikket. Brug aldrig adaptere med elektriske værktøjer, som kræver jord- eller stelforbindelse. Så er der mindre fare for at få elektrisk stød. b) Undgå kontakt med jord- eller stelforbundne flader (dvs. rør, radiatorer, komfurer, køleskabe o.l.). Der er større risiko for at få elektrisk stød, hvis en del af kroppen er i berøring med jord- eller stelforbundne flader. c) Elektrisk værktøj må ikke udsættes for regn eller fugt. Faren for elektrisk stød øges, hvis der trænger vand ind i et elektrisk værktøj. d) Hold den strømførende ledning i god stand. Løft aldrig værktøjet eller redskabet i ledningen, og træk aldrig i ledningen for at rykke stikket ud af stikkontakten. Hold fødeledningen væk fra varmekilder, olie, genstande med skarpe kanter og elementer i bevægelse. Faren for elektrisk stød er større, hvis ledningen er beskadiget eller viklet sammen. e) Ved arbejde udendørs må der kun anvendes forlængerledninger beregnet til udendørs brug. Så er der mindre fare for at få elektrisk stød.

a) Brug altid høreværn ved arbejde med en slagboremaskine. Når man udsættes for støj, kan hørelsen nemlig tage skade. b) Brug hjælpehåndtaget leveret sammen med værktøjet. Hvis man mister kontrollen over værktøjet, kan man komme alvorligt til skade. ALMINDELIGE SIKKERHEDSREGLER e) Vedligehold værktøjet omhyggeligt. Se efter, om de bevægelige dele er rettet ind. Kontroller alle dele for brud. Undersøg, om alt er monteret rigtigt, og kontroller alle øvrige forhold, som kan have indflydelse på værktøjets drift. Hvis der er beskadigede dele, skal værktøjet repareres inden yderligere brug. Mange uheld og ulykker skyldes forkert eller manglende vedligeholdelse af værktøjet. f) Hold værktøjet rent og skarpt. Hvis klingen i skæreværktøjet er skærpet og ren, risikerer den ikke så let at sætte sig fast, og man har bedre styr på værktøjet. g) Overhold disse sikkerhedsregler ved brug af værktøjet, tilbehøret, indsatserne osv., og tag hensyn til maskinens særlige egenskaber, arbejdsomgivelserne og den pågældende opgave. For at undgå farlige situationer må værktøjet kun anvendes til de formål, det er beregnet til.

5) BATTERIETS ANVENDELSE OG

VEDLIGEHOLDELSE a) Se efter, om start-stopknappen nu også er i "stop"stilling eller låst, før batteriet sættes i. Sæt ikke stikket ind i stikkontakten, hvis startstopknappen er på "start", for at forebygge ulykker. b) Oplad kun batteriet med den af fabrikanten anbefalede oplader. En oplader beregnet til en bestemt type batteri kan forårsage brand, hvis den anvendes med en anden type batteri. c) Der må kun anvendes en bestemt type batteri til det batteridrevne værktøj. Hvis der anvendes andre batterier, kan der opstå brand. d) Når batteriet ikke er i brug, må det ikke komme i nærheden af metalgenstande som: papirklemmer og –clips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan skabe forbindelse mellem polerne. Kortslutning af batteripolerne kan forårsage forbrændinger eller brand. e) Undgå kontakt med batterivæsken, hvis den skulle blive sprøjtet ud ved fejlagtig brug af batteriet. Hvis det skulle ske, vaskes det berørte område med rent vand. Hvis man har fået væske i øjnene, søges læge. Batterivæskesprøjt kan fremkalde irritation eller forbrændinger.

a) Reparationer skal overlades til en fagmand, som udelukkende anvender originale reservedele. Derefter kan det elektriske værktøj bruges i fuld sikkerhed.

For at formindske risikoen for uheld og ulykker må der kun anvendes genopladelige nikkel-cadmiumbatterier. Andre batterityper kan springe og forårsage alvorlige ulykker eller ødelægge værktøjet eller redskabet. Opladeren må ikke udsættes for regn eller fugt. Brug ikke andet tilbehør end det, der anbefales og leveres af fabrikanten. Ved anvendelse af andet tilbehør kan der opstå fare for brand, elektrisk stød eller alvorlige personskader. Træk ikke i ledningen for at rykke opladeren ud af stikkontakten, tag fat om stikket, ellers kan opladeren og ledningen blive ødelagt. Sørg for at den strømførende ledning ligger således, at man ikke kommer til at træde på den, falde over den eller beskadige den på nogen måde. Brug kun forlængerledning, hvis det er absolut nødvendigt. Hvis der anvendes en uegnet forlængerledning, kan det medføre brand eller elektrisk stød. Hvis der absolut skal bruges forlængerledning, sikres at: a. opladerens stik har samme antal stikben som forlængerledningens stik, og at de har samme størrelse og facon. b. forlængerledningen er i god stand og har tilstrækkelig kapacitet til at lede den nødvendige strøm. Brug ikke opladeren, hvis stikket eller den strømførende ledning er beskadiget. Hvis et af disse elementer er beskadiget, skal det repareres af en fagmand. Brug ikke opladeren, hvis den har fået slag, er faldet på gulvet eller blevet beskadiget på nogen måde. Få den repareret af en kvalificeret tekniker. Skil aldrig opladeren ad, overlad reparationer eller nødvendig vedligeholdelse til en fagmand. Forkert samling af apparatet kan medføre fare for elektrisk stød eller brand. For at forebygge elektrisk stød skal opladerens stik trækkes ud af stikkontakten, inden opladeren vedligeholdes eller renses. Hvis opladeren blot sættes på "stop", er der stadig fare for at få elektrisk stød. 960299052-02.pxd

Træk opladerens stik ud af stikkontakten, når den ikke er i brug. Rør ikke ved en ikke isoleret del af udgangsstikket eller batteriets uisolerede poler for at undgå enhver risiko for elektrisk stød. Gem disse anvisninger. Slå op i vejledningen ved den mindste tvivl, og oplys andre eventuelle brugere om reglerne. Hvis apparatet lånes ud, skal denne brugervejledning følge med. Momentindstillingsmuffe Borefunktion Slagborefunktion (model CDI-1442 / 1802) Baglæns Fremad Patronens spændebakke Indsatsen tages ud (løsnes) Indsatsen spændes fast (strammes) Hastighed 2 Hastighed 1 Oplader Grøn lampe Rød lampe VIRKEMÅDE BESKRIVELSE OPLADERLAMPERNES FUNKTION Se figur 9. Se Figur 1-9

1. Patron med automatisk tilspænding

3. Vælgerknap for omdrejningsretning

4. Skruetrækkerindsatser

8. Tryk på låsesystemerne for at tage batteriet af

9. Hjælpehåndtag (model CDI-1442 / 1802)

VISER BATTERIETS Rød lampe lyser = hurtig opladning. Grøn lampe lyser = batteriet er færdigopladet. Ingen lampe lyser = fejl ved ladning eller batteri. BATTERIOPLADNING Redskabets eller værktøjets batteri leveres med meget svag ladning for at undgå eventuelle problemer. Det skal derfor lades op inden brug. Bemærk: Batteriet bliver ikke ladet helt op ved første opladning. Det er nødvendigt med flere afladninger og opladninger (redskabet bruges, hvorefter batteriet lades op) for at lade batteriet helt op.

Brug udelukkende den oplader, der er leveret med batteriet. Undersøg om spændingen nu også er 230 Volt, 50 Hz, vekselstrøm AC (strøm til almindelig privat brug). Sæt opladerens stik i en stikkontakt. Sæt batteriet i opladeren. Ret først batteriets ribber ind efter rillerne i opladerholderen. Tryk batteriet ned for at sikre, at batteripolerne sidder rigtigt i opladerens kontakter. Når batteriet sidder rigtigt, tænder den røde lampe. Når batteriet er helt færdigopladet, slukker den røde lampe, og den grønne lampe tænder. Efter normal anvendelse tager det ca. 1 time at lade batteriet helt op og mindst 11/2 time at genoplade et fuldstændig afladet batteri. Opladeren må IKKE anbringes et meget varmt eller meget koldt sted. Den virker optimalt ved en temperatur på mellem 10°C og 38°C. Drej grebet mod venstre for at løsne hjælpehåndtagets fastspændingsring. Sæt hjælpehåndtaget i den ønskede stilling. Drej grebet i bund mod højre for at stramme hjælpehåndtagets fastspændingsring.

Sæt vælgerknappen for omdrejningsretning i midterstilling for at låse start-stopknappen. Drej grebet mod venstre for at løsne hjælpehåndtagets fastspændingsring. Anbring dybdestoppet således, at boret stikker ud for enden af dybdestoppet med den ønskede boredybde. Drej grebet i bund mod højre for af spænde hjælpehåndtaget fast.

JUSTERING AF TILSPÆNDINGSMOMENT

Se figur 5. Bore-skruemaskinen er forsynet med en kobling, som anvendes til at indstille tilspændingsmomentet efter det materiale, der skal bores eller skrues i. Momentet indstilles efter forholdene.

VIGTIGE ANVISNINGER I FORBINDELSE MED

Når redskabet eller værktøjet arbejder uafbrudt, bliver batteriet varmt. Et varmt batteri skal lægges til afkøling i ca. 30 minutter inden genopladning. (model CDI-1442 / 1802) Det anbefales at anvende bor med karbidspids og sætte værktøjet i slagfunktion, når der skal bores i hårde materialer som mursten, tegl, beton o.l.

PÅSÆTNING AF BATTERI

Sæt vælgerknappen for omdrejningsretning i midterstilling for at låse bore-skruemaskinens startstopknap. Se figur 6. Skub batteriet på bore-skruemaskinen. Batteriets ribber skal rettes ind efter rillerne i bunden af værktøjet. Se figur 2. Se efter, om batteriet er hægtet rigtigt fast på boreskruemaskinen inden igangsætning.

PAS PÅ Slagbore-skruemaskinen er ikke beregnet til baglæns hammerboring. Hvis denne betingelse ikke overholdes, kan der opstå materielle skader. START-STOPKNAP Se figur 6.

For at STARTE bore-skruemaskinen trykkes på startstopknappen. For at STANDSE bore-skruemaskinen slippes startstopknappen. VARIABEL HASTIGHED Hastigheden varierer, alt efter hvor hårdt der trykkes på værktøjets start-stopknap. Jo hårdere der trykkes, desto højere hastighed. Efterhånden som trykket på start-stopknappen formindskes, falder hastigheden.

MONTERING AF HJÆLPEHÅNDTAG

(model CDI-1442 / 1802) Se fgur 3. Hjælpehåndtaget monteres på følgende måde:

Dansk Det vil sige, at indsatserne kan sættes fast og tages ud med håndkraft. Patronen drejes med hånden. Pilene på patronen viser, hvilken retning den skal drejes for at FASTGØRE (tilspænde) eller UDTAGE (løsne) indsatsen. VIRKEMÅDE LÅSEFUNKTION Se figur 6. Start-stopknappen kan låses i "stop"stilling. Derved undgås utilsigtet igangsætning, når bore-skruemaskinen ikke er i brug. Sæt vælgerknappen for omdrejningsretning (fastskruning / udskruning) i midterstilling for at låse startstopknappen. Bemærk: Når vælgerknappen er i midterstilling, er startstopknappen spærret. ADVARSEL Start aldrig bore-skruemaskinen, mens patronen holdes med den ene hånd, for at spænde indsatsen fast i patronens spædebakker. Patronen kan smutte, eller hånden kan glide og komme i berøring med skruetrækkerindsatsen eller boret, som drejer rundt. Det kan forårsage ulykker, og man kan komme alvorligt til skade.

SKIFT AF OMDREJNINGSRETNING

Se figur 6. VEDLIGEHOLDELSE Bore-skruemaskinen kan skifte omdrejningsretning. Omdrejningsretningen styres af en vælgerknap oven over start-stopknappen. Når bore-skruemaskinen holdes i normal arbejdsstilling, skal vælgerknappen for omdrejningsretning sidde mod venstre i forhold til start-stopknappen for at være i skrue/borestilling. For at skifte omdrejningsretning (udskruning) sættes vælgerknappen mod højre i forhold til start-stopknappen. Når vælgerknappen sættes i midterstilling, spærres start-stopknappen. Slip startstopknappen for at standse værktøjet, og vent til patronen er holdt helt op med at dreje rundt. ADVARSEL Ved udskiftning må der kun anvendes originale reservedele. Det kan være farligt at bruge andre dele, eller værktøjet kan blive ødelagt. Brug ikke opløsningsmidler til at rense plastdele. De fleste plasttyper kan blive ødelagt, hvis de renses med almindelige gængse opløsningsmidler. Fjern snavs, støv, olie, fedt m.v. med en ren klud. ADVARSEL Plastelementerne må aldrig komme i berøring med bremsevæske, benzin, petroleumsbaserede produkter, rustløsnende olie e.l. Disse produkter indeholder kemikalier, som kan beskadige, mørne eller ødelægge plastmaterialet. ELEKTRISK BREMSE Bore-skruemaskinen har en elektrisk bremse. Når startstopknappen slippes, holder patronen op med at dreje rundt. Når bremsen virker korrekt, kan man se gnister gennem husets ventilationsåbninger. Det er normalt med disse gnister, som betyder, at bremsen fungerer. Misbrug ikke det elektriske værktøj. Hvis værktøjet anvendes til uegnede formål, kan det blive beskadiget og arbejdsstykket ødelagt. HASTIGHEDSINDSTILLING Se figur 8. Følgende anvisninger skal overholdes ved regulering af hastigheden:

ADVARSEL Forsøg ikke at ombygge bore-skruemaskinen eller montere tilbehør, som ikke anbefales til denne maskine. Sådanne ombygninger eller ændringer betragtes som misbrug og kan være årsag til, at der opstår farlige situationer med deraf følgende alvorlige ulykker. Høj hastighed: sæt hastighedsvælgerknappen på 2. Lav hastighed: sæt hastighedsvælgerknappen på 1. Bemærk: Hvis hastighedsvælgerknappen føles stram, drejes patronen med hånden for at koble hastigheden ind. MILJØBESKYTTELSE PAS PÅ For ikke at ødelægge koblingen skal patronen stå helt stille, inden der vælges en anden hastighed eller skiftes omdrejningsretning. Råvarer skal genvindes i stedet for at smides væk som almindeligt affald. Maskine, tilbehør og emballage skal lægges i specielle containere eller afleveres for miljøvenlig genvinding.

PATRON MED AUTOMATISK TILSPÆNDING

Se figur 7. Bore-skruemaskinens patron tilspændes automatisk.

Der er reklamationsret på dette Ryobi produkt for fabrikationsfejl og defekte dele i fireogtyve (24) måneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandleren til slutbrugeren. Skader opstået på grund af almindeligt slid, unormal eller ikke tilladt anvendelse, forkert vedligeholdelse eller overbelastning er ikke dækket af denne reklamationsret, det samme gælder tilbehør som batterier, pærer, klinger, indsatser, poser osv. I tilfælde af driftsfejl i garantiperioden skal produktet afleveres IKKE DEMONTERET med købebevis til forhandleren eller nærmeste autoriserede Ryobi serviceværksted. De lovbestemte rettigheder i forbindelse med defekte produkter forringes ikke af denne reklamationsret.

Lydtryksniveau Lydstyrkeniveau Accelerationsværdi for vægtet kvadratmiddeltal 67 dB(A) 78 dB(A) 68 dB(A) 79 dB(A) 89 dB(A) 100 dB(A) 89 dB(A) 100 dB(A) 0,7 m/s2
