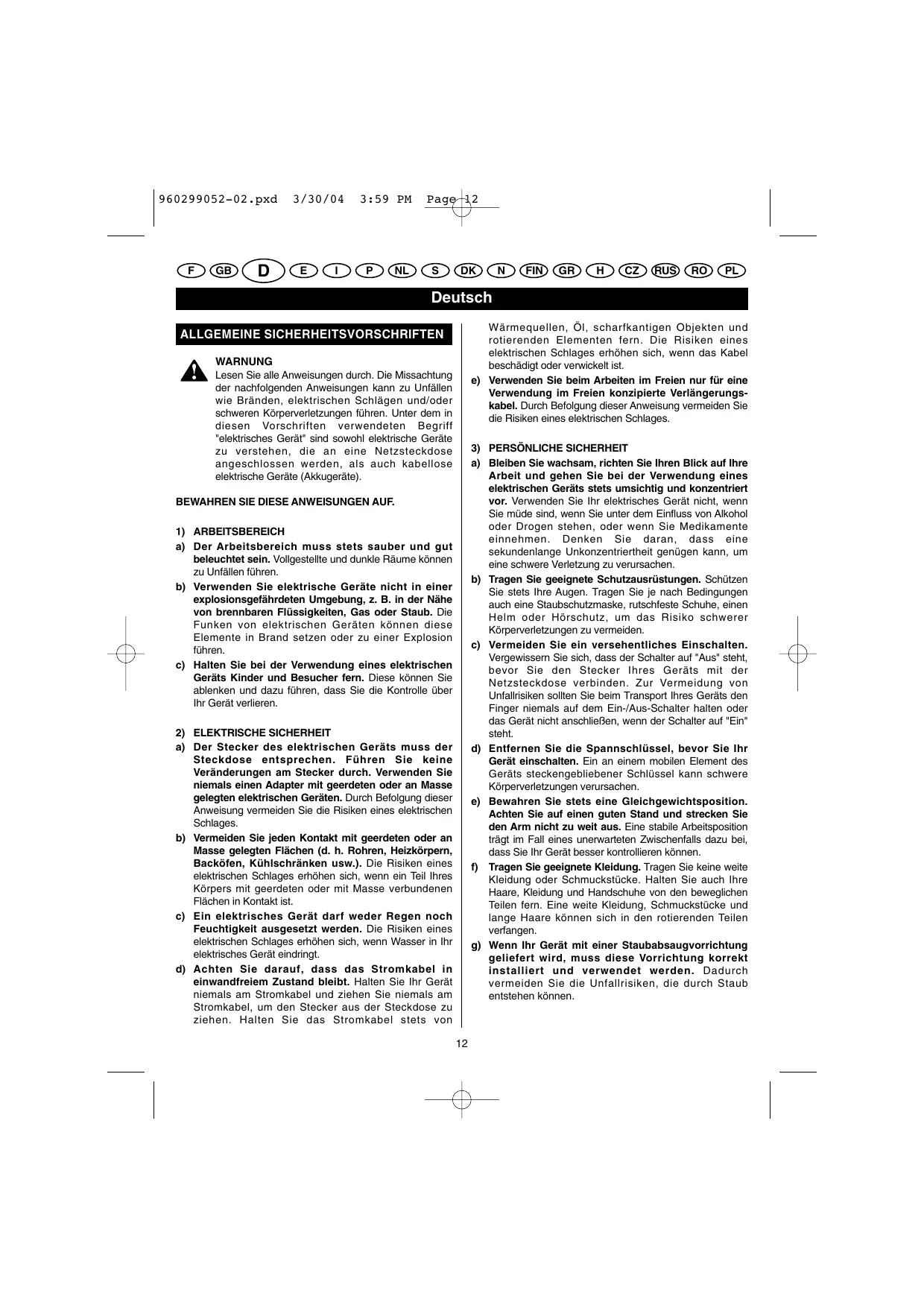

BEDIENUNGSANLEITUNG CDD-1202 RYOBI

électrique lorsque vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement. b) Portez un équipement de protection adéquat. Protégez toujours vos yeux. Selon les conditions, portez également un masque anti-poussière, des chaussures antidérapantes, un casque ou des protections auditives pour éviter les risques de blessures corporelles graves. c) Evitez tout démarrage involontaire. Assurez-vous que l’interrupteur est sur "arrêt" avant de brancher votre outil. Pour éviter les risques d'accidents, ne déplacez pas votre outil en ayant le doigt sur la gâchette ou ne le branchez pas si l'interrupteur est sur "marche". d) Retirez les clés de serrage avant de mettre votre outil en marche. Une clé de serrage restée attachée à un élément mobile de l'outil peut provoquer des blessures corporelles graves. e) Veillez à toujours garder votre équilibre. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Une position de travail stable permet de mieux contrôler son outil en cas d'événement fortuit. f) Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de bijoux. Veillez à maintenir vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les éléments en mouvement. g) Si votre outil est livré avec un aspirateur/collecteur de poussière, veillez à ce que celui-ci soit correctement installé et utilisé. Vous éviterez ainsi les risques d'accidents dus à la poussière.

CONSERVEZ CES CONSIGNES.

1) ESPACE DE TRAVAIL a) Veillez à maintenir votre espace de travail propre et bien éclairé. Les espaces encombrés et sombres sont propices aux accidents. b) N'utilisez pas d'outils électriques dans un environnement explosif, par exemple à proximité de liquides inflammables, de gaz ou de poussière. Les étincelles provenant des outils électriques peuvent y mettre le feu ou les faire exploser. c) Maintenez enfants et visiteurs à l'écart lorsque vous utilisez un outil électrique. Ils pourraient vous distraire et vous faire perdre le contrôle de l'outil. 2) SÉCURITÉ ÉLECTRIQUE a) La fiche de l'outil électrique doit être adaptée à la prise. N'intervenez jamais sur la fiche. N'utilisez jamais d'adaptateur avec des outils électriques mis à la terre ou à la masse. Vous éviterez ainsi les risques de chocs électriques. b) Evitez tout contact avec des surfaces mises à la terre ou à la masse (c’est-à-dire tuyaux, radiateurs, cuisinières, réfrigérateurs, etc.). Les risques de chocs électriques augmentent si une partie de votre corps est en contact avec des surfaces mises à la terre ou à la masse. c) N'exposez pas un outil électrique à la pluie ou à l'humidité. Les risques de chocs électriques augmentent si de l'eau pénètre dans un outil électrique. d) Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur le cordon pour le débrancher. Maintenez le cordon d'alimentation éloigné de toute source de chaleur, d'huile, d'objets tranchants et d'éléments en mouvement. Les risques de chocs électriques augmentent si le cordon est endommagé ou emmêlé.

4) UTILISATION ET ENTRETIEN DE L'OUTIL a) Ne forcez pas l'outil. Utilisez l'outil adapté au travail que vous voulez effectuer. Votre outil électrique sera plus efficace et plus sûr si vous l'utilisez au régime pour lequel il a été conçu.

être réparé. c) Débranchez votre outil avant de procéder à des réglages, de changer des accessoires ou de le ranger. Vous réduirez ainsi les risques de démarrage involontaire de l'outil. d) Les outils doivent être rangés hors de portée des enfants. Ne laissez pas des personnes ne connaissant pas l'outil ou n'ayant pas pris connaissance des présentes consignes de sécurité utiliser l'outil. Les outils sont dangereux entre les mains de personnes inexpérimentées. e) Entretenez vos outils avec soin. Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Si des pièces sont endommagées, faites réparer votre outil avant de l'utiliser. De nombreux accidents sont dus au mauvais entretien des outils. f) Veillez à maintenir vos outils propres et aiguisés. Si la lame de votre outil de coupe est bien aiguisée et propre, elle risquera moins de se bloquer et vous pourrez mieux garder le contrôle de votre outil. g) Respectez les présentes consignes de sécurité lorsque vous utilisez votre outil, les accessoires, les embouts, etc. en tenant compte des spécificités de votre appareil, de votre espace de travail et du travail à effectuer. Pour éviter les situations dangereuses, n'utilisez votre outil électrique que pour les travaux pour lesquels il a été conçu.

6) RÉPARATIONS a) Les réparations doivent être effectuées par un technicien qualifié et avec des pièces de rechange d'origine uniquement. Vous pourrez ainsiutiliser votre outil électrique en toute sécurité.

7) CONSIGNES SPÉCIALES a) Portez toujours des protections auditives lorsque vous travaillez avec une perceuse à percussion. Une exposition au bruit peut en effet provoquer une baisse de l'acuité auditive. b) Utilisez la poignée auxiliaire fournie avec l'outil. Perdre le contrôle de l'outil peut entraîner des blessures corporelles graves.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AUX CHARGEURS

Pour éviter les risques d'accidents, ne branchez pas votre outil si l'interrupteur est sur "marche". b) Ne rechargez la batterie qu'avec le chargeur recommandé par le fabricant. Un chargeur adapté

à un certain type de batterie peut déclencher un incendie s'il est utilisé avec un autre type de batterie. c) Seul un type de batterie spécifique doit être utilisé avec un outil sans fil. L'utilisation de toute autre batterie peut provoquer un incendie. d) Lorsque la batterie n'est pas utilisée, tenez-la éloignée d'autres objets métalliques tels que :

N'utilisez pas d'accessoires autres que ceux recommandés et fournis par le fabricant. L'utilisation de tout autre accessoire entraînerait des risques d'incendie, de choc électrique ou de blessures corporelles graves. Pour éviter d'endommager le chargeur et le cordon d'alimentation, ne tirez pas sur le cordon d'alimentation mais sur la prise pour débrancher le chargeur. Assurez-vous que le cordon d'alimentation est placé de telle sorte que personne ne risque de marcher dessus, de se prendre les pieds dedans, ou de l'endommager d'une quelconque manière. N'utilisez une rallonge qu'en cas de nécessité

N'utilisez pas le chargeur si la prise ou le cordon d'alimentation est endommagé. Si l'un de ces

éléments est endommagé, faites-le réparer par un technicien qualifié. N'utilisez pas le chargeur s'il a reçu un coup, s'il est tombé ou s'il a été endommagé d'une quelconque manière. Faites-le réparer par un technicien qualifié. Ne démontez pas votre chargeur, faites effectuer toute réparation ou tout entretien requis par un technicien qualifié. Un remontage non conforme de l'appareil peut entraîner des risques de choc électrique ou d'incendie. Pour réduire les risques de choc électrique, débranchez le chargeur avant de procéder à son entretien ou de le nettoyer. Mettre le chargeur sur "arrêt" ne réduit pas les risques de choc électrique.

Débranchez le chargeur lorsque vous ne l'utilisez pas.

Pour éviter tout risque de choc électrique, ne touchez pas les parties non isolées du connecteur de sortie ou les bornes non isolées de la batterie. Conservez ces instructions. Consultez-les régulièrement et utilisez-les pour informer d'autres utilisateurs éventuels. Si vous prêtez cet outil, prêtez également ce manuel d'utilisation.

CARACTÉRISTIQUES Modèle

Tension Capacité du mandrin (mm) 10. Pour serrer 11. Pour desserrer 12. Foret 13. Butée de profondeur 14. Profondeur de perçage 15. Pour diminuer le couple 16. Pour augmenter le couple 17. Bague de réglage du couple 18. Mode perceuse 19. Mode percussion (pour modèles CDI-1442 / 1802) 20. Arrière Branchez le chargeur à une prise électrique. Insérez la batterie dans le chargeur. Pour cela, alignez les nervures de la batterie avec les rainures du support du chargeur. Exercez une pression sur la batterie pour vous assurer que les bornes de la batterie sont correctement enclenchées dans les contacts du chargeur. Une fois la batterie correctement enclenchée, le voyant rouge s'allume. Lorsque votre batterie est complètement chargée, le voyant rouge s'éteint et le voyant vert s'allume. Après une utilisation normale, il faut environ 1 heure pour charger la batterie complètement et 1 heure 30 minimum pour recharger une batterie complètement déchargée. NE placez PAS le chargeur dans un lieu où la température est extrêmement basse ou élevée. Son fonctionnement sera optimal à une température comprise entre 10°C et 38°C.

Voyant rouge allumé = mode charge rapide.

Voyant vert allumé = la batterie est entièrement chargée. Aucun voyant allumé = charge ou batterie défectueuse. Pour cela, alignez les nervures de la batterie avec les rainures situées à la base de l’outil. Voir figure 2. Assurez-vous que la batterie s'enclipse bien sur la perceuse-visseuse avant de l'utiliser.

RETRAIT DE LA BATTERIE

CHARGE DE LA BATTERIE La batterie de votre outil est livrée très faiblement chargée pour éviter les problèmes éventuels. Vous devez donc la charger avant utilisation.

Retirez la batterie de votre perceuse-visseuse.

Serrez l'anneau de fixation de la poignée auxiliaire en tournant fermement le manche vers la droite.

La gâchette de votre outil permet de faire varier la vitesse en fonction de la pression exercée. Plus la pression exercée est importante, plus la vitesse augmente. Au fur et à mesure que vous relâchez la gâchette, la vitesse diminue.

RÉGLAGE DE LA BUTÉE DE PROFONDEUR

(pour modèles CDI-1442 / 1802) Voir figure 4.

FONCTION DE VERROUILLAGE Voir figure 6.

Suivez les étapes ci-après pour régler la position de la butée de profondeur : ■

Verrouillez la gâchette en plaçant le sélecteur du sens de rotation en position centrale.

Desserrez l'anneau de fixation de la poignée auxiliaire en tournant le manche vers la gauche. Placez la butée de profondeur de sorte que le foret dépasse l'extrémité de la butée de la profondeur de perçage souhaitée. Serrez la poignée auxiliaire en tournant fermement le manche vers la droite.

Remarque : Lorsque le sélecteur est en position centrale, la gâchette est bloquée.

INVERSION DU SENS DE ROTATION Voir Figure 6. Vous pouvez inverser le sens de rotation de votre perceuse-visseuse. Le sens de rotation est contrôlé par un sélecteur situé au-dessus de la gâchette. Lorsque vous tenez votre perceuse-visseuse en position d’utilisation normale, le sélecteur du sens de rotation doit se trouver sur la gauche de la gâchette pour permettre le vissage/perçage. Le sens de rotation est inversé (sens de dévissage) lorsque le sélecteur se trouve à droite de la gâchette. Lorsque le sélecteur est en position centrale, la gâchette est bloquée. Pour arrêter votre outil, relâchez la gâchette et attendez que le mandrin arrête complètement de tourner.

RÉGLAGE DU COUPLE DE SERRAGE Voir figure 5.

Votre perceuse-visseuse est équipée d'un embrayage qui permet de régler le couple de serrage en fonction du matériau à percer ou visser. Réglez le couple comme il convient. (modèles CDI-1442 / 1802) Nous vous recommandons d'utiliser des forets à pointe carbure et de placer votre outil en mode percussion lorsque vous percez dans du matériau dur tel que de la brique, des tuiles, du béton, etc.

FREIN ÉLECTRIQUE Votre perceuse-visseuse est équipée d’un frein électrique.

Lorsque vous relâchez la gâchette, le mandrin arrête de tourner. Lorsque le frein fonctionne correctement, vous pouvez voir des étincelles à travers les fentes de ventilation du carter. Ces étincelles sont normales et signalent que le frein est utilisé.

MISE EN GARDE Votre perceuse-visseuse à percussion n'est pas conçue pour la perforation. Le non-respect de cette mise en garde peut entraîner des dommages matériels.

Pour une vitesse élevée : poussez le bouton de sélection de la vitesse sur 2. Pour une vitesse faible : poussez le bouton de sélection de la vitesse sur 1.

N'utilisez pas de solvants pour nettoyer les pièces en plastique. La plupart des plastiques risquent d’être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour nettoyer les impuretés, la poussière, l'huile, la graisse, etc.

AVERTISSEMENT Les éléments en plastique ne doivent jamais entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Ces produits chimiques contiennent des substances qui peuvent endommager, affaiblir ou détruire le plastique.

Remarque : Si le bouton de sélection de la vitesse est dur à actionner, tournez le mandrin à la main jusqu'à ce que la vitesse s'enclenche.

MISE EN GARDE Pour éviter d'endommager l'embrayage, attendez que le mandrin soit complètement arrêté avant de sélectionner une autre vitesse ou d'inverser le sens de rotation.

N'en demandez pas trop à vos outils électriques.

Les utilisations abusives peuvent endommager l'outil ainsi que la pièce à usiner. AVERTISSEMENT N'essayez pas de modifier votre perceusevisseuse ou d'ajouter des accessoires dont l'utilisation n'est pas recommandée. De telles transformations ou modifications relèvent de l'utilisation abusive et risquent de créer des situations dangereuses pouvant entraîner des blessures corporelles graves.

MANDRIN AUTO-SERRANT Voir figure 7.

Votre perceuse-visseuse est équipé d’un mandrin auto-serrant. Comme son nom l’indique, vous pouvez fixer et retirer des embouts à la main. Faites tourner le mandrin à la main. Les flèches dessinées sur le mandrin indiquent la direction dans laquelle celui-ci doit être tourné pour FIXER (serrer) ou RETIRER (desserrer) l’embout. AVERTISSEMENT Ne tentez pas de fixer un embout en tenant le mandrin d’une main et en faisant démarrer la perceuse-visseuse pour faire tourner le mandrin et serrer l’embout dans les mâchoires du mandrin. Le mandrin pourrait glisser dans votre main ou votre main glisser et entrer en contact avec l’embout de vissage ou le foret en rotation. Ceci peut entraîner un accident et des blessures corporelles graves.

PROTECTION DE L'ENVIRONNEMENT Recyclez les matières premières au lieu de les jeter. Pour le respect de l'environnement, triez vos déchets et déposez l'outil usagé, les accessoires et l'emballage dans des conteneurs spéciaux ou auprès d'organismes chargés de leur recyclage.

Una posición de trabajo estable permite controlar mejor la herramienta en caso de producirse algún imprevisto. f) Utilice ropa adecuada. No utilice prendas amplias ni joyas. Mantenga el cabello, la ropa y los guantes lejos de las piezas móviles. Las prendas amplias, las joyas o colgantes y el cabello largo pueden engancharse en los elementos que están en movimiento.

1) LUGAR DE TRABAJO a) El lugar de trabajo debe estar limpio y bien iluminado. Los lugares de trabajo atestados y oscuros son propicios para que se produzcan accidentes. b) No utilice herramientas eléctricas en presencia de elementos explosivos, por ejemplo en lugares donde haya líquidos inflamables, gases o polvo.

Las chispas generadas por las herramientas eléctricas pueden producir un incendio o provocar una explosión. c) Cuando se utiliza una herramienta eléctrica los niños y demás personas deben permanecer lejos de la zona de trabajo. De lo contrario, podrían distraerle y hacerle perder el control de la herramienta. 2) SEGURIDAD ELÉCTRICA a) El enchufe de la máquina eléctrica debe corresponder a la toma de corriente. No modifique ni haga ninguna operación de mantenimiento en el enchufe. No utilice ningún adaptador con máquinas eléctricas con conexión a tierra o a masa. De este modo, evitará el riesgo de recibir una descarga eléctrica. b) Evite todo contacto con superficies que tengan conexión a tierra o a masa (es decir, tubos, radiadores, cocinas, neveras, etc.). El riesgo de recibir una descarga eléctrica aumenta si una parte de su cuerpo está en contacto con elementos que tienen conexión a tierra o a masa. “marcha”. b) Cargue la batería exclusivamente con el cargador recomendado por el fabricante. Un cargador adaptado a determinada clase de batería puede producir un incendio si se lo emplea con una batería diferente. c) Sólo se debe emplear una clase de batería específica con una herramienta inalámbrica. La utilización de cualquier otra batería puede provocar un incendio. d) Cuando no utilice la batería, colóquela en un lugar alejado de otros objetos metálicos como los siguientes: clips, monedas, llaves, clavos, tornillos y demás objetos pequeños de metal que podrían conectar los terminales entre sí. Un cortocircuito en los bornes del acumulador puede provocar chispas, quemaduras o incendios. e) Evite todo contacto con el líquido de la batería si resultara proyectado cuando se utiliza la batería en condiciones incorrectas. Si llegara a producirse, enjuague inmediatamente con agua la zona afectada. Si sus ojos se ven afectados, consulte a un médico. Una proyección del líquido de la batería puede provocar irritaciones o quemaduras.

4) UTILIZACIÓN Y MANTENIMIENTO DE LA HERRAMIENTA a) No fuerce la máquina. Utilice la herramienta que mejor se adecue al trabajo que desee realizar. La herramienta eléctrica tendrá un rendimiento más eficaz y trabajará con más seguridad si la utiliza al régimen para el que ha sido diseñada. b) No utilice la herramienta eléctrica si el interruptor no permite ponerla en marcha y pararla. Una máquina que no se puede poner en marcha y apagar correctamente es peligrosa y debe repararse obligatoriamente. c) Desenchufe la máquina antes de realizar cualquier ajuste, cambiar algún accesorio o guardarla. De este modo, reducirá el riesgo de que la herramienta se ponga en marcha inadvertidamente. d) Las herramientas deben guardarse fuera del alcance de los niños. No deje que esta máquina sea utilizada por personas que desconozcan su funcionamiento o las instrucciones de seguridad indicadas en este manual de instrucciones. Las herramientas son peligrosas cuando están en manos de personas inexperimentadas. e) Efectúe cuidadosamente el mantenimiento de las herramientas. Controle la alineación de las piezas móviles. Cerciórese de que ninguna pieza esté rota.

Controle el montaje y todos los elementos que puedan afectar el funcionamiento de la herramienta. Si alguna pieza se encuentra dañada, hágala reparar antes de utilizar la máquina. Muchos accidentes se producen porque no se ha realizado un mantenimiento adecuado de la máquina. f) Mantenga sus herramientas limpias y bien afiladas. Si la hoja de la máquina de corte está limpia y bien afilada, es menos probable que se bloquee y podrá controlar mejor el funcionamiento de la herramienta. g) Aplique las presentes instrucciones de seguridad cuando trabaje con la herramienta, los accesorios, las puntas para atornillar, etc. teniendo en cuenta las características específicas

6) REPARACIONES a) Las reparaciones deben quedar en manos de un técnico cualificado, utilizando únicamente piezas de recambio originales. De este modo podrá utilizar su herramienta eléctrica sin peligro.

7) INSTRUCCIONES ESPECIALES a) Lleve siempre elementos de protección auditiva cuando trabaje con una taladradora de percusión. La exposición al ruido puede provocar pérdidas auditivas. b) Utilice la empuñadura auxiliar suministrada con la herramienta. Si pierde el control de la máquina, puede sufrir graves heridas corporales. Para reducir la posibilidad de una descarga eléctrica, desenchufe el cargador antes de realizar cualquier operación de mantenimiento o de limpieza. Colocar el cargador en posición "Parada" no elimina los riesgos de descarga eléctrica. Desenchufe el cargador cuando no lo utilice. Para evitar toda posible descarga eléctrica, no toque ninguna parte del conector de salida que no esté aislada ni los terminales de la batería que tampoco están aislados. No pierda este manual de instrucciones. Consúltelo a menudo y utilícelo para informar a otros posibles usuarios. Si presta la herramienta, entregue también este manual de instrucciones.

Para aumentar el par

Anillo de regulación del par Modo taladradora Modo percusión (en los modelos CDI-1442 / 1802) Hacia atrás Coloque la batería en la máquina. Para ello, alinee las nervaduras de la batería con las ranuras que se encuentran en la base de la herramienta. Véase la Figura 2. Antes de utilizarla, cerciórese de que la batería encaja bien en la taladradora-atornilladora.

Retire la batería de la máquina.

ADVERTENCIA La taladradora / atornilladora de percusión no ha sido diseñada para realizar perforaciones trabajando en sentido de rotación inverso. El incumplimiento de esta recomendación puede causar daños materiales.

COLOCAR LA EMPUÑADURA AUXILIAR

VELOCIDAD VARIABLE El gatillo de su herramienta permite variar la velocidad en función de la presión ejercida. Cuanto mayor es la presión, mayor es la velocidad. A medida que va soltando el gatillo, la velocidad disminuye. FUNCIÓN DE BLOQUEO Véase la Figura 6.

AJUSTAR EL TOPE DE PROFUNDIDAD

(en los modelos CDI-1442 / 1802) Véase la Figura 4. Para detener la máquina, suelte el gatillo y espere que el mandril se detenga completamente.

REGULAR EL PAR DE AJUSTE Véase la Figura 5.

La taladradora / atornilladora está equipada con un embrague que permite modificar el par en función del material en que vaya a taladrar o atornillar. Ajuste el par de forma adecuada.

En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous.

Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.
