KÄYTTÖOHJE CDD-1202 RYOBI

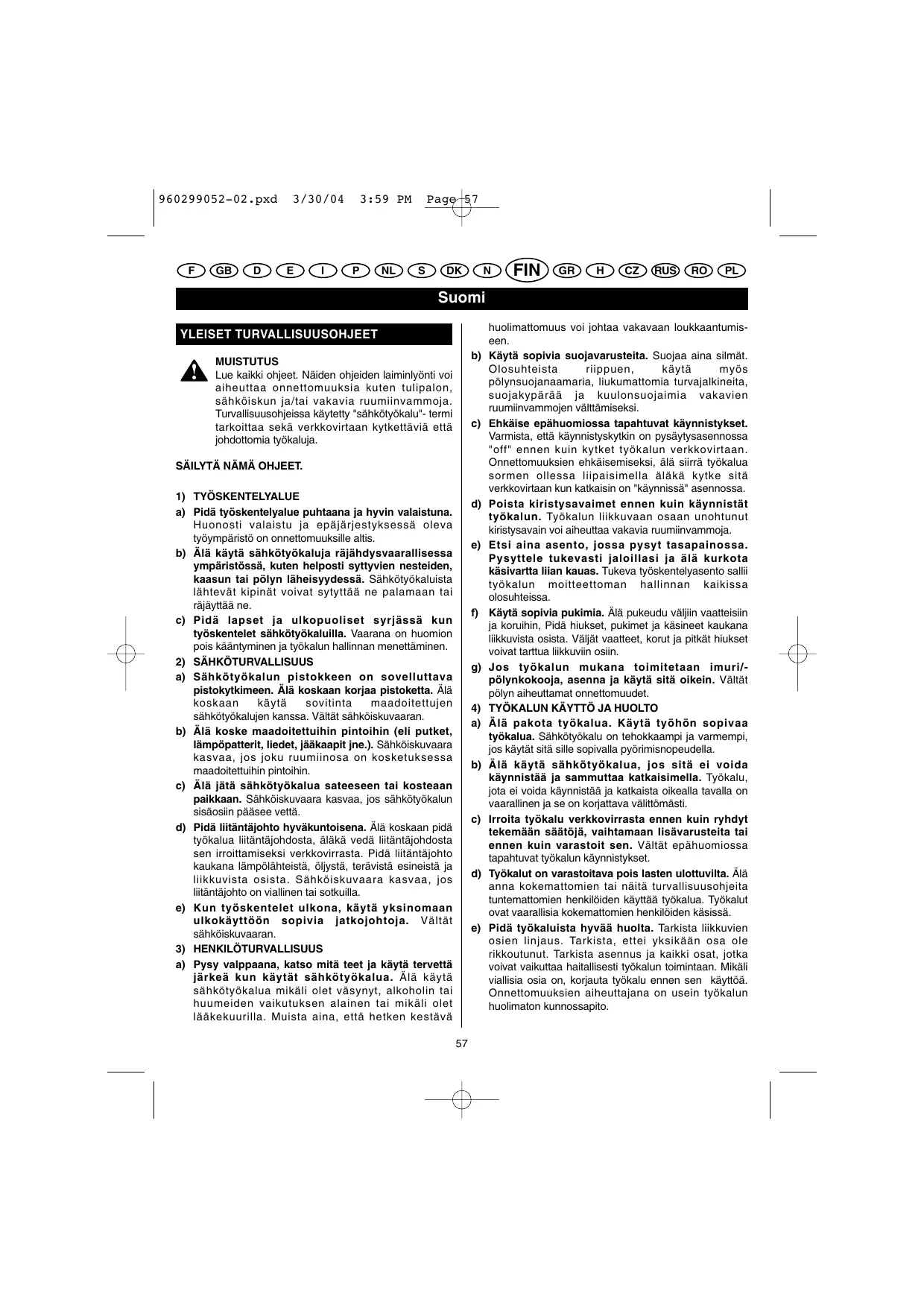

Suomi YLEISET TURVALLISUUSOHJEET

MUISTUTUS Lue kaikki ohjeet. Näiden ohjeiden laiminlyönti voi aiheuttaa onnettomuuksia kuten tulipalon, sähköiskun ja/tai vakavia ruumiinvammoja. Turvallisuusohjeissa käytetty "sähkötyökalu"- termi tarkoittaa sekä verkkovirtaan kytkettäviä että johdottomia työkaluja.

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Huonosti valaistu ja epäjärjestyksessä oleva työympäristö on onnettomuuksille altis. b) Älä käytä sähkötyökaluja räjähdysvaarallisessa ympäristössä, kuten helposti syttyvien nesteiden, kaasun tai pölyn läheisyydessä. Sähkötyökaluista lähtevät kipinät voivat sytyttää ne palamaan tai räjäyttää ne. c) Pidä lapset ja ulkopuoliset syrjässä kun työskentelet sähkötyökaluilla. Vaarana on huomion pois kääntyminen ja työkalun hallinnan menettäminen.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistokkeen on sovelluttava pistokytkimeen. Älä koskaan korjaa pistoketta. Älä koskaan käytä sovitinta maadoitettujen sähkötyökalujen kanssa. Vältät sähköiskuvaaran. b) Älä koske maadoitettuihin pintoihin (eli putket, lämpöpatterit, liedet, jääkaapit jne.). Sähköiskuvaara kasvaa, jos joku ruumiinosa on kosketuksessa maadoitettuihin pintoihin. c) Älä jätä sähkötyökalua sateeseen tai kosteaan paikkaan. Sähköiskuvaara kasvaa, jos sähkötyökalun sisäosiin pääsee vettä. d) Pidä liitäntäjohto hyväkuntoisena. Älä koskaan pidä työkalua liitäntäjohdosta, äläkä vedä liitäntäjohdosta sen irroittamiseksi verkkovirrasta. Pidä liitäntäjohto kaukana lämpölähteistä, öljystä, terävistä esineistä ja liikkuvista osista. Sähköiskuvaara kasvaa, jos liitäntäjohto on viallinen tai sotkuilla. e) Kun työskentelet ulkona, käytä yksinomaan ulkokäyttöön sopivia jatkojohtoja. Vältät sähköiskuvaaran.

3) HENKILÖTURVALLISUUS

a) Pysy valppaana, katso mitä teet ja käytä tervettä järkeä kun käytät sähkötyökalua. Älä käytä sähkötyökalua mikäli olet väsynyt, alkoholin tai huumeiden vaikutuksen alainen tai mikäli olet lääkekuurilla. Muista aina, että hetken kestävä

huolimattomuus voi johtaa vakavaan loukkaantumiseen. Käytä sopivia suojavarusteita. Suojaa aina silmät. Olosuhteista riippuen, käytä myös pölynsuojanaamaria, liukumattomia turvajalkineita, suojakypärää ja kuulonsuojaimia vakavien ruumiinvammojen välttämiseksi. Ehkäise epähuomiossa tapahtuvat käynnistykset. Varmista, että käynnistyskytkin on pysäytysasennossa "off" ennen kuin kytket työkalun verkkovirtaan. Onnettomuuksien ehkäisemiseksi, älä siirrä työkalua sormen ollessa liipaisimella äläkä kytke sitä verkkovirtaan kun katkaisin on "käynnissä" asennossa. Poista kiristysavaimet ennen kuin käynnistät työkalun. Työkalun liikkuvaan osaan unohtunut kiristysavain voi aiheuttaa vakavia ruumiinvammoja. Etsi aina asento, jossa pysyt tasapainossa. Pysyttele tukevasti jaloillasi ja älä kurkota käsivartta liian kauas. Tukeva työskentelyasento sallii työkalun moitteettoman hallinnan kaikissa olosuhteissa. Käytä sopivia pukimia. Älä pukeudu väljiin vaatteisiin ja koruihin, Pidä hiukset, pukimet ja käsineet kaukana liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. Jos työkalun mukana toimitetaan imuri/pölynkokooja, asenna ja käytä sitä oikein. Vältät pölyn aiheuttamat onnettomuudet.

TYÖKALUN KÄYTTÖ JA HUOLTO

Älä pakota työkalua. Käytä työhön sopivaa työkalua. Sähkötyökalu on tehokkaampi ja varmempi, jos käytät sitä sille sopivalla pyörimisnopeudella. Älä käytä sähkötyökalua, jos sitä ei voida käynnistää ja sammuttaa katkaisimella. Työkalu, jota ei voida käynnistää ja katkaista oikealla tavalla on vaarallinen ja se on korjattava välittömästi. Irroita työkalu verkkovirrasta ennen kuin ryhdyt tekemään säätöjä, vaihtamaan lisävarusteita tai ennen kuin varastoit sen. Vältät epähuomiossa tapahtuvat työkalun käynnistykset. Työkalut on varastoitava pois lasten ulottuvilta. Älä anna kokemattomien tai näitä turvallisuusohjeita tuntemattomien henkilöiden käyttää työkalua. Työkalut ovat vaarallisia kokemattomien henkilöiden käsissä. Pidä työkaluista hyvää huolta. Tarkista liikkuvien osien linjaus. Tarkista, ettei yksikään osa ole rikkoutunut. Tarkista asennus ja kaikki osat, jotka voivat vaikuttaa haitallisesti työkalun toimintaan. Mikäli viallisia osia on, korjauta työkalu ennen sen käyttöä. Onnettomuuksien aiheuttajana on usein työkalun huolimaton kunnossapito. 960299052-02.pxd

Suomi LATAAJAA KOSKEVAT

ERIKOISTRUVALLISUUSMÄÄRÄYKSET

YLEISET TURVALLISUUSOHJEET f) Pidä työkalut puhtaina ja terävinä. Kun leikkuutyökalun terä on hyvin teroitettu ja puhdas, se ei tartu niin helposti kiinni ja säilytät paremmin työkalun hallinnan. g) Noudata näitä turvallisuusohjeita työkalun, lisävarusteiden, terien jne. käytön aikana laitteen spesifikaatioiden, työympäristön ja toteutettavan työn mukaisesti. Vaarallisten tilanteiden ehkäisemiseksi, älä käytä työkalua muuhun kuin sille tarkoitettuun työhön.

5) AKUN KÄYTTÖ JA HUOLTO

a) Varmista, että liipaisin on joko "seis"-asennossa tai lukittuna ennen kuin asetat akun paikalleen. Onnettomuusriskien välttämiseksi, älä kytke työkalua kun katkaisin on ”käynnissä” asennossa. b) Älä lataa akkua muulla kuin valmistajan suosittelemalla lataajalla. Lataaja on tarkoitettu ennalta määrätyille akkutyypeille ja se voi aiheuttaa tulipalon, jos sitä käytetään muuntyyppisen akun lataukseen. c) Johdottoman työkalun kanssa tulee käyttää vain yhtä erityistä akkutyyppiä. Muunlaisten akkujen käyttö voi aiheuttaa tulipalon. d) Kun et käytä akkua, pidä se kaukana metalliesineistä, kuten: liittimet, kolikot, avaimet, naulat, ruuvit ja muut metalliesineet, jotka saattavat aiheuttaa napojen keskinäisen kytkeytymisen. Akun napojen oikosulkuun saattaminen voi aiheuttaa palovammoja ja tulipalon. e) Älä koske akkunesteeseen, jos sitä valuu ulos käytön aikana vaatimusten vastaisissa käyttöolosuhteissa. Mikäli näin tapahtuu, huuhtele saastunut alue puhtaalla vedellä. Jos nestettä on joutunut silmiin, ota yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

a) Kaikki korjaustyöt on annettava ammattitaitoisen huoltomiehen tehtäväksi ja vaihdossa on käytettävä yksinomaan alkuperäisiä varaosia. Näin toimien voit käyttää sähkötyökalua täysin turvallisesti.

a) Käytä kuulonsuojaimia aina kun työskentelet iskuporakoneella. Melulle alttiiksi joutuminen voi aiheuttaa kuulon heikkenemistä. b) Käytä työkalun mukana toimitettua lisäkahvaa. Työkalun hallinnan menettäminen voi aiheuttaa vakavia ruumiinvammoja.

Käytä yksinomaan nikkeli-kadmium-tyyppisiä ladattavia akkuja loukkaantumisvaaran vähentämiseksi. Työkalu voi räjähtää tai vaurioitua ja aiheuttaa vakavia ruumiinvammoja, mikäli muuntyyppisiä akkuja käytetään. Älä jätä lataajaa sateeseen tai kosteaan paikkaan. Älä käytä muita kuin valmistajan suosittelemia ja toimittamia lisävarusteita. Muunlaisten lisävarusteiden käyttö voi aiheuttaa tulipalon, sähköiskun tai vakavia ruumiinvammoja. Jotta lataaja ja liitäntäjohto eivät pääsisi vaurioitumaan, älä vedä liitäntäjohdosta lataajan irroittamiseksi verkkovirrasta vaan vedä pistokkeesta. Varmista, että liitäntäjohto on sijoitettu niin, ettei kukaan pääse kävelemään sille, kompastumaan siihen tai vaurioittamaan sitä. Käytä jatkojohtoa vain pakkotilanteissa. Sopimattoman jatkojohdon käyttö voi aiheuttaa tulipalo- ja sähköiskuvaaraa. Mikäli jatkojohdon käyttö on välttämätöntä varmista, että: lataajan pistokkeessa vastaava kosketintappimäärä kuin jatkojohdossa ja että ne ovat samankokoiset ja –muotoiset. b. jatkojohto on hyväkuntoinen ja sopiva tarvittavalle virralle. Älä käytä lataajaa jos pistoke tai liitäntäjohto on vioittunut. Mikäli jompi kumpi näistä osista on viallinen, korjauta se ammattitaitoisella teknikolla. Älä käytä laturia, mikäli siihen on kohdistunut iskuja, se on pudonnut tai vioittunut jollain muulla tavalla. Anna se ammattitaitoisen teknikon korjattavaksi. Älä pura lataajaa, anna kaikki korjaus- ja huoltotyöt ammattitaitoisen teknikon tehtäväksi. Väärin tehty laitteen kokoonpano aiheuttaa sähköisku- ja tulipalovaaran. Sähköiskuvaaran välttämiseksi lataaja on kytkettävä irti verkkovirrasta ennen sen huoltoa ja puhdistusta. Lataajan asettaminen ”seis”-asentoon ei vähennä sähköiskuvaaraa. Irroita lataaja verkkovirrasta kun et käytä sitä. Sähköiskuvaaran ehkäisemiseksi, älä kosketa lähtöliittimen eristämättömiin osiin tai akun eristämättömiin napoihin. Säilytä nämä ohjeet. Lue niitä säännöllisesti ja anna muiden käyttäjien tiedoksi. Mikäli lainaat työkalun, lainaa myös tämä käsikirja. 960299052-02.pxd

Suomi TEKNISET TIEDOT Malli Jännite Istukan koko (mm) Kytkin Tyhjäkäynti (poraustoiminto) - nopeus 1 - nopeus 2 Tyhjäkäynti (iskutoiminto) - nopeus 1 - nopeus 2 Maksimi vääntömomentti (Nm) Paino akun kanssa (kg) Akku Lataaja CDD-1202 12 V nopeussäätöinen CDD-1442

nopeussäätöinen CDI-1442

nopeussäätöinen CDI-1802 18 V nopeussäätöinen

1. Itsekiristyvä istukka

3. Pyörintäsuunnan valitsin (eteen/taakse)

9. Lisäkahva (malleille CDI-1442 / 1802)

15. Vääntömomentin pienentäminen

16. Vääntömomentin suurentaminen

17. Vääntömomentin säätörengas

19. Iskutoiminto (malleille CDI-1442 / 1802)

22. Istukan puristimet

23. Terän irroittaminen (löysää)

24. Terän kiinnittäminen (kiristä)

28. Vihreä merkkivalo

29. Punainen merkkivalo

LATAAJAN MERKKIVALOJEN TOIMINTA

Katso kuva 9. MERKKIVALOT OSOITTAVAT AKUN LATAUSTILAN:

Punainen merkkivalo palaa = pikalataus. Vihreä merkkivalo palaa = akku on täydessä latauksessa. Yhtään merkkivaloa ei pala = lataus tai akku viallinen. AKUN LATAUS Työkalun akku toimitetaan heikosti ladattuna mahdollisten ongelmien ehkäisemiseksi. Se on siis ladattava ennen käyttöä. Huomautus: Akku ei lataudu kokonaan ensimmäisen latauksen yhteydessä. Työkalun käyttö- ja latauskertoja on tehtävä useita ennen kuin akku latautuu kokonaan. AKUN LATAAMINEN:

Käytä yksinomaan akun mukana toimitettua lataajaa. Varmista, että jännite on 230 Volttia, 50 Hz, yksinomaan (AC)-vaihtovirta (normaali kotitalousvirta). Kytke lataaja verkkovirtaan. Aseta akku lataajaan. Tätä varten, linjaa akun kohokkeet lataajassa oleville urille. Paina akkua kevyesti varmistautuaksesi siitä, että navat ovat oikein kytkeytyneet lataajan koskettimille. Kun akku on oikein paikallaan, punainen merkkivalo syttyy. Kun akku on täydessä latauksessa, punainen merkkivalo sammuu ja vihreä merkkivalo syttyy. 960299052-02.pxd

Normaalin käytön jälkeen akun täysi lataus kestää noin tunnin ja täysin tyhjän akun lataus vähintään 1 1/2 tuntia. ÄLÄ SIJOITA lataajaa paikkaan, jossa lämpötila on erittäin alhainen tai korkea. Sen toiminta on optimaalista 10°C - 38°C lämpötilassa. KUUMIEN AKKUJEN

LATAUSTA VÄÄNTÖMÖMENTIN SÄÄTÄMINEN Katso kuva 5. Porakone-ruuvitaltassa kytkin, jolla kiristysvääntömomentti voidaan säätää porattavan tai ruuvattavan materiaalin mukaiseksi. Tee vääntömomentin säätö sopivalla tavalla. KOSKEVIA (malleille CDI-1442 / 1802) Suosittelemme kovametallikärkisten terien käyttöä kun käytät työkalua iskuporakokoneena kovien materiaalien kuten tiilien, harkkojen, betonin yms. poraukseen. Akku kuumenee kun käytät työkalua keskeytymättä. Kun akku on kuuma, on sen annettava jäähtyä noin 30 min ennen sen latausta. VAROITUS Iskuporakone-ruuvitalttaa ei ole tarkoitettu käänteislävistykseen. Tämän varoituksen laiminlyönti voi vaiheuttaa vakavia materiaalivaurioita. AKUN ASENNUS

Lukitse porakone-ruuvitaltan liipaisin asettamalla pyörintäsuunnan valitsin keskiasentoon. Katso kuva 6. Aseta akku porakone-ruuvitalttaan. Tätä varten, linjaa akun kohoumat työkalun pohjassa oleville urille. Katso kuva 2. Varmista, että akku lukkiutuu hyvin porakoneruuvitaltalle ennen sen käyttöä. LIIPAISIN Katso kuva 6.

Kiristä lisäkahvan kiinnitysrengasta kääntämällä vartta oikealle. KÄYNNISTÄ porakone-ruuvitaltta liipaisinta painamalla. PYSÄYTÄ porakone-ruuvitaltta vapauttamalla liipaisin. VAIHTELEVA NOPEUS Lukitse porakone-ruuvitaltan liipaisin asettamalla pyörintäsuunnan valitsin keskiasentoon. Katso kuva 6. Etsi akun lukintalaite ja paina sitä akun vapauttamiseksi porakone-ruuvitaltasta. Katso kuva 2. Irroita akku porakone-ruuvitaltasta. Työkalun käyttönopeutta voidaan säätää liipaisimella siihen kohdistuvan painovoiman avulla. Nopeus kasvaa, mitä enemmän liipaisinta painetaan. Nopeus laskee kun liipaisinta vapautetaan asteittaisesti. LUKINTATOIMINTO Katso kuva 6.

LISÄKAHVAN ASENTAMINEN

(malleille CDI-1442 / 1802) Katso kuva 3. Liipaisin voidaan lukita "seis" asentoon. Tämä toiminto ehkäisee epähuomiossa tapahtuvat porakone-ruuvitaltan käynnistykset, kun työkalu ei ole käytössä. Lukitse liipaisin asettamalla pyörintäsuunnan valitsin (auki/kiinni ruuvaus) keskiasentoon. Tee lisäkahvan asennus seuraavassa järjestyksessä: Löysää lisäkahvan kiinnitysrengasta kääntämällä vartta vasemmalle. Aseta lisäkahva toivottuun asentoon. Kiristä lisäkahvan kiinnitysrengasta kääntämällä vartta oikealle.

SYVYYSVASTEEN SÄÄTÄMINEN

(malleille CDI-1442 / 1802) Katso kuva 4. Huomautus: Kun valitsin on keskiasennossa, liipaisin on lukossa ja sitä ei voida painaa.

PYÖRINTÄSUUNNAN VAIHTAMINEN

Katso kuva 6. Porakone-ruuvitaltan pyörintäsuuntaa voidaan vaihtaa. Pyörintäsuunta valitaan liipaisimen vieressä olevalla valitsimella. Pyörintäsuunnan valitsimen on oltava liipaisimen vasemmalla puolella kun porakone-ruuvitalttaa pidetään normaalissa käyttöasennossa, jolloin ruuvaus/poraus on mahdollista. Pyörintäsuunta vaihtuu (auki ruuvaus) kun valitsin on liipaisimen oikealla puolella. Kun valitsin on keskiasennossa, liipaisin on lukossa ja sitä ei voida painaa. Tee syvyysvasteen asetus seuraavassa järjestyksessä: Lukitse liipaisin asettamalla pyörintäsuunnan valitsin keski-asentoon. Löysää lisäkahvan kiinnitysrengasta kääntämällä vartta vasemmalle. Aseta syvyysvaste niin, että poranterä tulee syvyysvasteen kärjen yli toivottuun poraussyvyyteen.

Suomi KÄYTTÖ HUOLTO Sammuta työkalu vapauttamalla liipaisin ja odota kunnes istukka lakkaa pyörimästä. MUISTUTUS Käytä vaihdossa yksinomaan alkuperäisiä varaosia. Muunlaisten varaosien käyttö voi osoittautua vaaralliseksi ja vaurioittaa työkalua.

SÄHKÖKÄYTTÖINEN JARRU

Porakone-ruuvitaltassa on sähkökäyttöinen jarru. Istukka lakkaa pyörimästä kun liipaisin vapautetaan. Suojuksen tuuletusaukkojen läpi voidaan nähdä kipinöitä kun jarru toimii normaalisti. Kipinöiden syntyminen on normaalia ja osoituksena jarrun toiminnasta. Älä käytä liuotteita muoviosien puhdistukseen. Yleensä muovit eivät siedä markkinoilla olevia liuotteita, jotka vahingoittavat niitä. Käytä puhdasta riepua lian, pölyn, öljyn, rasvan jne. puhdistukseen. MUISTUTUS Muoviosat eivät saa koskaan joutua kosketukseen jarrunesteen, bensiinin, petrolijohdannaisten, ruosteenirrotysöljyjen jne. kanssa. Nämä kemialliset aineet sisältävät aineita, jotka voivat vaurioittaa, heikentää tai tuhota muovin.

Katso kuva 8. Säädä nopeus seuraavien ohjeiden mukaisesti:

Suuri nopeus: paina nopeudenvalitsin 2-nopeudelle. Pieni nopeus: paina nopeudenvalitsin 1-nopeudelle. Huomautus: Jos nopeuden valintanapin käyttö on vaikeaa, käännä istukkaa käsin kunnes valittu nopeus kytkeytyy. Älä vaadi sähkökäyttöisiltä työkaluilta liikaa. Kohtuuton käyttö voi vaurioittaa työkalua sekä työkappaletta. MUISTUTUS Älä yritä tehdä muutoksia porakone-ruuvitalttaan tai liittää siihen lisävarusteita, joita ei ole suositeltu sen kanssa käytettäviksi. Tämäntyyppiset muutokset ovat kohtuutonta käyttöä ja ne voivat johtaa vaaratilanteisiin aiheuttaen vakavia ruumiinvammoja. VAROITUS Kytkimen vioittumisen ehkäisemiseksi, odota kunnes istukka on kokonaan pysähtynyt ennen kuin valitset nopeuden tai muutat pyörintäsuuntaa ITSEKIRISTYVÄ ISTUKKA Katso kuva 7.

Porakone-ruuvitaltassa on itsekiristyvä istukka. Tämä tarkoittaa sitä, että terät voidaan kiinnittää ja irroittaa käsin. Käännä istukkaa käsin. Istukassa olevat nuolet osoittavat terän KIINNITYKSEN (kiristys) ja IRROITUKSEN (löysäys) kääntösuunnat. Kierrätä raaka-aineet, älä heitä niitä roskiin. Lajittele jätteet ja vie romutettavat koneet, lisävarusteet ja pakkausmateriaalit erikoisjätteille tarkoitettuun keräyspisteeseen. MUISTUTUS Älä yritä kiinnittää terää siten, että pidät kiinni istukasta ja käännät sitä ja kiristät istukan puristimet käynnistämällä porakone-ruuvitaltan. Istukka voi luistaa käteen tai käsi luistaa istukalta ja osua pyörivään terään. Tämä voi aiheuttaa onnettomuuden ja vakavia ruumiinvammoja.

Dette Ryobi produktet er garantert mot fabrikasjonsfeil og defekte deler ii tjueogfire (24) måneder fra datoen som står på fakturaen utstedt av forhandleren til sluttbrukeren. Garantien bortfaller dersom skadene er forårsaket av normal slitasje, unormal eller uautorisert bruk, eller overbelastning, og gjelder ikke tilbehør som batterier, lyspærer, blad, bits, poser, osv. I tilfelle funksjonsfeil under garantiperioden, skal produktet leveres i UDEMONTERT tilstand sammen med kjøpsbeviset til forhandler eller til nærmeste autoriserte Ryobi servicesenter. Dine lovmessige rettigheter med hensyn til defekte produkter er ikke påvirket av denne garantien. FIN TAKUUEHDOT Tällä Ryobi-tuotteella on valmistusviat ja vialliset osat kattava vuoden (24 kk) takuu alkuperäiseen ostokuittiin tai laskuun merkitystä ostopäivästä lukien. Takuu ei kata normaalista kulumisesta, epänormaalista tai kielletystä käytöstä tai ylikuormituksesta aiheutuneita vahinkoja eikä lisävarusteita kuten akkuja, polttimoita,teriä, pusseja jne. Mikäli takuuaikana ilmaantuu toimintahäiriöitä, vie PURKAMATON tuote ostotodistuksineen myyjäliikkeeseen tai lähimpään Ryobi-keskushuoltamoon. Tämä takuu ei vaikuta viallisia tuotteita koskeviin lakiperusteisiin oikeuksiin.

Äänenpainetaso Äänen tehotaso Painotettu kiihdytyksen tehollisarvo 67 dB(A) 78 dB(A) 0,7 m/s2 68 dB(A) 79 dB(A)

FIN TODISTUS STANDARDIN-MUKAISUUDESTA Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimis-asiakirjojen vaatimusten mukainen.
