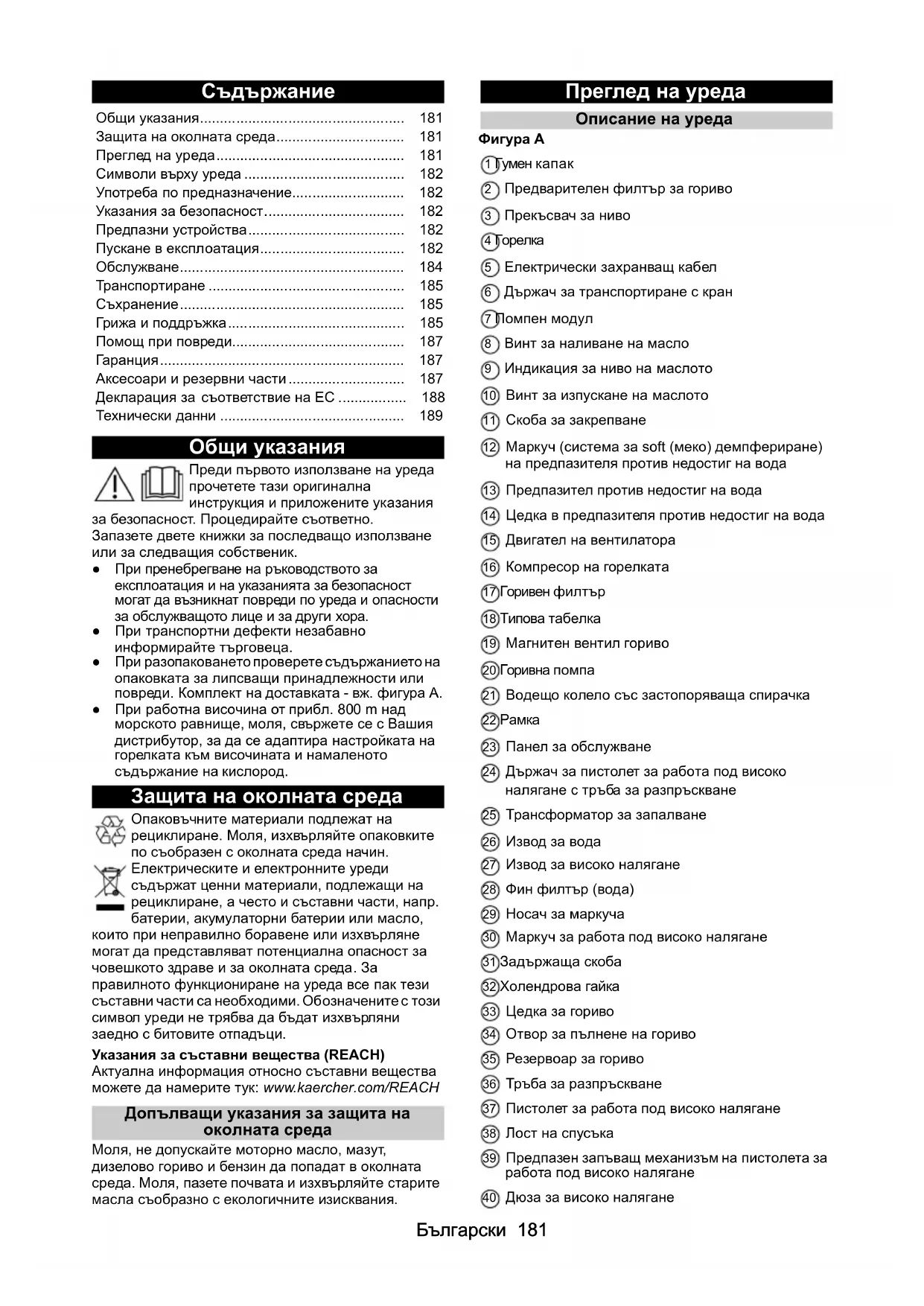

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HDS 9204 Classic Kärcher

Защита на околната среда.... 181

Символи върху уреда 182

Употреба по предназначение.... 182

Указания за безопасност.... 182

Предпазни устройства.... 182

Пускане в експлоатация.... 182

Обслужване.... 184

Транспортиране 185

Съхранение.... 185

Грижа и поддръжка.... 185

Помощ при повреди.... 187

Гаранция.... 187

Аксесоари и резервни части 187

Декларация за съответствие на ЕС 188

Технически данни 189

Общи указания

Преди първото използване на уреда прочетете тази оригинална инструкция и приложените указания

за безопасност. Процедирайте съответно.

Запазете двете книжки за последващо използване или за следващия собственик.

• При пренебрегване на ръководството за експлоатация и на указанията за безопасност могат да възникнат повреди по уреда и опасности за обслуживащото лице и за други хора.
• При транспортни дефекти незабавно информирайте търговеца.
• При разопаковането проверете съдържанието на опаковката за липсващи принадлежности или повреди. Комплект на доставката - вж. фигура А.
• При работна височина от прибл. 800 m над морското равнище, моля, свържете се с Вашия дистрибутор, за да се адаптира настройката на горелката към височината и намаленото съдържание на кислород.

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин.

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.com/REACH

Допълващи указания за защита на околната среда

Моля, не допускайте моторно масло, мазут, дизелово гориво и бензин да попадат в околната среда. Моля, пазете почвата и изхвърляйте старите масла съобразно с екологичните изисквания.

Преглед на уреда

Описание на уреда

Фигура А

① Гумен капак
② Предварителен филтър за гориво
③ Прекъсвач за ниво

④ Горелка

⑤ Електрически захранващ кабел

⑥ Държач за транспортиране с кран

⑦ Помпен модул

⑧ Винт за наливане на масло

⑨ Индикация за ниво на маслото

⑩ Винт за изпускане на маслото

⑪ Скоба за закрепване

⑫ Маркуч (система за soft (меко) демпфериране) на предпазителя против недостиг на вода

⑬ Предпазител против недостиг на вода

⑮ Двигател на вентилатора

⑯ Компрессор на горелката

⑰Горивен филтър

⑱Типова табелка

⑲ Магнитен вентил гориво

20 Горивна помпа

⑳ Водещо колело със застопоряваща спирачка

22Рамка

23 Панел за обслужване

⑳ Държач за пистолет за работа под високо налягане с тръба за разпръскване

25 Трансформатор за запалване

26 Извод за вода

27 Извод за високо налягане

28 Фин филтър (вода)

29 Носач за маркуча

③4 Отвор за пълнене на гориво

35 Резервоар за гориво

36 Тръба за разпръскване

39 Предпазен запъващ механизмъм на пистолета за работа под високо налягане

40 Дюза за високо налягане

Панел за обслужване

Фигура В

0/OFF = Изкл.

① Прекъсвач на уреда
② Режим на работа: Работа със студена вода
③ Режим на работа: Работа с топла вода (e = степен Eco, топла вода с макс. температура 60 °C)
④ Контролна лампа за гориво

Символи върху уреда

Не насочвайте струята под високо налягане към хора, животни, активно електрическо оборудване или към самия уред.

Пазете уреда от замръзване.

Опасност поради електрическо напрежение. Работи по електрическата инсталация трябва да извършват само електротехници или оторизиран специализиран персонал.

Опасност за здравето поради отровни отработени газове. Не вдишвайте отработените газове.

Опасност от изгаряне поради горещи повърхности.

Употреба по предназначение

Използвайте уреда единствено за почистване, напр. на машини, автомобили, сгради, инструменти, фасади, тераси и градински принадлежности.

⚠️ ОПАСНОСТ

Употреба на бензино станции или други опасни зони

Опасност от нараняване

Спазвайте съответните правила за безопасност.

Указание

Не допускайте в почвата, водни басейни или канализацията да попадат отпадъчни води, съдържащи минерално масло. Измивайте двигатели и основи на подове само на подходящи места с маслоотделител.

Гранични стойности за захранване с вода

ВНИМАНИЕ

Замърсена вода

Преждевременно износване или отпагания в уреда Захранвайте уреда само с чиста или рециклирана вода, която не превишава граничните стойности. За захранването с вода важат следните гранични стойности:

• С т о й н о с т pH: 6,5-9,5
- Електрическа проводимост: проводимост на чиста вода + 1200 μS/cm, максимальна проводимост 2000 μS/cm
- Утаяващи се вещества (обем на пробата 1 l, време за утаяване 30 минути): < 0,5 mg/l
- Филтриращи се вещества: < 50 mg/l, без абразивни вещества
• Въглеводороди: < 20 mg/l
• Хлориди: < 300 mg/l

• С у л ф а т и : < 240 mg/l
• Калций : < 200 mg/l
- Обща твърдост: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Ж е л я з о : < 0,5 mg/l
• М а н г а н : < 0,05 mg/l
• M e Д : < 2 mg/l
• А к т и в е н хлор: < 0,3 mg/l
• Без неприятни миризми

Указания за безопасност

По отношение на уреда важат следните указания за безопасност:

• Спазвайте съответните национални предписания на законодателя за струйни апарати.
• Спазвайте съответните национални предписания на законодателя за предотвратяване на злополуки. Струйните апарати трябва да се проверяват редовно и резултатьт от проверката да се записва.
• Имайте предвид, че загряващото приспособление на уреда е горивна инсталация. Горивните инсталации трябва да се проверяват редовно в съответствие с националните изисквания на законодателя.
• По уреда и принадлежностите не трябва да се предприемат никакви промени.

Предпазни устройства

Предпазните устройства служат за защита на ползвателя и не трябва да бъдат деактивирани или да се пренебрегва функционирането им.

Предпазен клапан

• Предпазният клапан се отваря, ако пневматичният прекъсвач е дефектен.
• Предпазният клапан е фабрично настроен и пломбиран. Настройката се извършва само от сервиса.

Предпазител против недостиг на вода

• Предпазителят против недостиг на вода предотвратява включването на горелката при недостиг на вода.
• Цедката предотвратява замърсяването на предпазителя и трябва да се почиства редовно.

Ограничител на температурата на отработените газове

Ограничителят на температурата на отработените газове изключва уреда при достигане на твърде висока температура на отработените газове.

Опасност от нараняване

Проверете уреда, принадлежностите, захранващите тръбопроводи и изводите за безупречно състояние. Ако състоянието не е безупречно, не бива да използвате уреда.

1. Блокирайте застопоряващата спирачка.

Проверка на нивото на маслото на помпата за високо налягане

ВНИМАНИЕ

Млекоподобно масло

Повреда на уреда

Ако маслото е млекоподобно, незабавно информирайте оторизирания сервис.

1. Поставете уреда на равна повърхност.

2. Проверете нивото на маслото на помпата за високо налягане на индикацията за ниво на маслото. Нивото на маслото трябва да бъде по средата на индикацията за ниво на маслото.

3. При необходимост долейте масло.

Активиране на обезвъздушаването на резервоара за масло

1. Развийте затварящия болт.

2. Завинтете винта за наливане на масло.

Монтиране на принадлежностите

1. Свържете тръбата за разпръскване с пистолета за работа под високо налягане и затегнете здраво с ръка.
2. Поставете дюзата за високо налягане на тръбата за разпръскване.
3. Монтирайте и затегнете здраво с ръка холендровата гайка.
4. Свържете маркуча за работа под високо налягане с пистолета за работа под високо налягане и извода за високо налягане на уреда, и затегнете здраво с ръка.

Доливане на гориво

⚠️ ОПАСНОСТ

Неподходящо гориво

Опасност от експлозия

Не трябва да се използват неподходящи горива, като напр. бензин.

ВНИМАНИЕ

Работа с празен резервоар за гориво

Разрушаване на горивната помпа

Никога не използвайте уреда с празен резервоар за гориво.

1. Отворете капачката на резервоара.
2. Налейте гориво.
3. Затворете капачката на резервоара.
4. Избършете евентуално прелялото гориво.

Извод за вода

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност поради връщането на замърсена вода в мрежата за питейна вода

Опасност за здравето

Спазвайте предписанията на водоснабдителното предприятие.

Съгласно валидните предписания уредът никога не трябва да се използва без системен разделител към мрежата за питейна вода. Използвайте системен разделител на KÄRCHER или, като алтернатива, системен разделител в съответствие с EN 12729, тип BA. Водата, преминала през системен разделител, вече не се счита за годна за пиене.

Винаги свързвайте системния разделител към водопровода, никога директно към извода за вода на уреда.

- Присъединителни стойности — вж. Технически данни.

Указание

Захранващият маркуч не е включен в комплекта на доставката.

Указание

Системният разделител не е включен в комплекта на доставката.

1. Свържете системния разделител към подаването на вода (например кран за вода).
2. Свържете захранващия маркуч (минимална дължина 7,5 m, минимален диаметър 1") към извода за вода на уреда и към системния разделител.
3. Отворете подаването на вода.

Изсмукване на водата от резервоара

⚠️ ОПАСНОСТ

Изсмукване на съдържащи разтворители течности или питейна вода

Опасност от наранявания и повреди, замърсяване на питейната вода

Никога не изсмуквайте съдържащи разтворители течности като разредители за лакове, бензин, масло или нефилтрирана вода. Уплътненията в уреда не са устойчиви на разтворители.

Аерозолната мъгла от разтворителите е силно възпламенима, експлозивна и отровна.

Никога не изсмуквайте вода от резервоари за питейна вода.

1. Свържете всмукателния маркуч (минимален диаметър 1") към извода за вода.
2. Закачете всмукателния маркуч във външен източник на вода.

Указание

Максимална височина на засмукване: 0,5 m

Електрическо свързване

⚠️ ОПАСНОСТ

Неподходящи електрически удължителни кабели

Електрически удар

На открито използвайте само разрешените за това и съответно обозначени електрически удължителни кабели с достатъчно сечение на проводниците.

Уверете се, че щепсельт и куплунгът на използвания удължителен кабел са водонепроницаеми.

Винаги развивайте удължителните кабели изцяло.

ВНИМАНИЕ

Превишаване на мрежовия импенданс

Електрически удар при късо съединение Не трябва да се превишава максимально допустимия мрежов импенданс в електрическата точка за присъединяване (вж. Технически данни).

При неясноти по отношение на наличния на Вашата точка за свързване мрежов импенданс, моля, свържете се с Вашия доставчик на електрическа енергия.

- Присъединителни стойности - вж. Технически данни и типовата табелка.

- Електрическото свързване трябва да бъде изпълнено от електромонтажник и да съответства на IEC 60364-1.

Обслужване

⚠️ ОПАСНОСТ

Запалими течности

Опасност от експлозия

Не разпръсквайте запалими течности.

⚠️ ОПАСНОСТ

Работа без тръба за разпръскване

Опасност от нараняване

Никога не работете с уреда без монтирана тръба за разпръскване.

Преди всяка употреба проверявайте тръбата за разпръскване за фиксирано положение.

Винтовото съединение на тръбата за разпръскване трябва да се затяга здраво с ръка.

⚠️ ОПАСНОСТ

Водна струя под високо налягане

Опасност от нараняване

Никога не фиксирайте лоста на спусъка в задействано положение.

Преди всякакви работи по уреда осигурявайте пистолета за работа под високо налягане, като едигнете и фиксирате предпазния запъващ механизъм.

Дръжте пистолета за работа под високо налягане и тръбата за разпръскване с две ръце.

ВНИМАНИЕ

Работа с празен резервоар за гориво

Разрушаване на горивната помпа

Никога не използвайте уреда с празен резервоар за гориво.

Смяна на дюза

1. Изключете уреда и задействайте пистолета за работа под високо налягане, докато уредът се освободи от налягането.

2. Осигурете пистолета за работа под високо налягане, за целта вдигнете и фиксирайте предпазния запъващ механизъм.

3. Сменете дюзата.

Включване на уреда

1. Поставете прекъсвача на уреда на желания режим на работа. Уредът стартира за кратко и се изключва, щом се достигне работното налягане.

2. Освободете пистолета за работа под високо налягане, за целта спуснете и фиксирайте предпазния запъващ механизмъм. При задействане на пистолета за работа под високо налягане уредът се включва отново.

Указание

Ако от дюзата за високо налягане не излиза вода, обезвъздушете помпата. Вж. Помощ при повреди - Уредът не натрупва налягане.

Почистване

Указание

Винаги насочвайте струята под високо налягане първо от по-голямо разстояние към обекта за почистване, за да избегнете повреди поради твърде високо налягане.

1. Настройте температурата на почистване в съответствие с повърхността, която ще се почиства.

Работа със студена вода

За отстраняване на леки замърсявания и за изплакване, напр. на градински уреди, тераса, инструменти.

Степен Eco

Уредът работи в най-икономичния температурен диапазон (макс. 60 °C).

Опасност от попарване

Избягвайте контакт с горещата вода.

1. Настройте прекъсвача на уреда на желаната температура.

Препоръчителни температури на почистване

• 30-50 °C: Леко замърсяване
- Макс. 60 °C: Съдържащи белтъчни вещества замърсявания, напр. в хранителната промишленост
- 60-90 °C: Почистване на МПС, почистване на машини

Прекъсване на работата

1. Осигурете пистолета за работа под високо налягане, за целта вдигнете и фиксирайте предпазния запъващ механизмъм.

Изключване на уреда

⚠️ ОПАСНОСТ

Опасност поради гореща вода

Опасност от попарване

За охлаждане след работа с гореща вода трябва да работите с уреда в продължение на най-малко 2 минути със студена вода при отворен пистолет.

1. Затворете подаването на вода.
2. Отворете пистолета за работа под високо налягане.
3. Включете помпата с прекъсвача на уреда и я оставете да работи в продължение на 5-10 секунди.
4. Затворете пистолета за работа под високо налягане.
5. Поставете прекъсвача на уреда на "0/OFF".
6. Изваждайте щепсела от контакта само със сухи ръце.
7. Отстранете извода за вода.
8. Задействайте пистолета за работа под високо налягане, докато уредът се освободи от налягането.
9. Осигурете пистолета за работа под високо налягане, за целта вдигнете и фиксирайте предпазния запъващ механизмъм.

Съхранение на уреда

Указание

Не прегъвайте маркуча за работа под високо налягане и електрическия кабел.

1. Поставете пистолета за работа под високо налягане с тръбата за разпръскване в държача на рамката.
2. Навийте маркуча за работа под високо налягане и електрическия кабел и ги закачете на държачите.

Защита от замръзване

ВНИМАНИЕ

Опасност поради замръзване

Разрушаване на уреда от замръзваща вода

Съхранявайте ненапълно изпразнения от водата уред на защитено от замръзване място.

При уреди, които са свързани към комин, трябва да се взема под внимание навлизащият студен въздух.

ВНИМАНИЕ

Навлизащ през комина студен въздух

Опасност от повреда

При външни температури под 0 °C отделяйте уреда от комина.

1. Ако не е възможно съхранение на защитено от замръзване място, изведете уреда от експлоатация.

Извеждане от експлоатация

При по-продължителни паузи при експлоатация или ако не е възможно съхранение на защитено от замръзване място:

1. Изпуснете водата.

2. Промийте уреда с препарат за защита от замръзване.

Изпускане на водата

1. Развийте маркуча за подаване на вода и маркуча за работа под високо налягане.
2. Развийте захранващия тръбопровод на дъното на котела и оставете нагревателната серпантина да работи на празен ход.
3. Оставете уреда да работи максимально 1 минута, докато помпата и тръбите се изпразнят.

Промиване на уреда с препарат за защита от замръзване

Указание

Спазвайте предписанията за боравене, дадени от производителя на препарата за защита от замръзване.

1. Промийте изцяло уреда (горелка изкл.) с обикновен препарат за защита от замръзване.

По този начин се постига и определена защита от корозия.

Транспортиране

ВНИМАНИЕ

Неправилно транспортиране

Опасност от повреда

Предпазвайте лоста на спусъка на пистолета за работа под високо налягане от повреди.

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При транспортиране съблюдавайте теглото на уреда.

1. При транспортиране в превозни средства осигурявайте уреда срещу изплъзване и преобръщане в съответствие с валидните инструкции.

Транспортиране с кран

⚠️ ОПАСНОСТ

Неправилно транспортиране с кран

Опасност от нараняване поради падащ уред или падащи предмети

Спазвайте местните разпоредби за

предотвратяване на злополуки и указания за безопасност.

Позволено е транспортирането на уреда с кран само от лица, които са инструктирани за обслужване на крана.

Преди всяко транспортиране с кран проверявайте подемното приспособление за повреда.

Преди всяко транспортиране с кран проверявайте държачите на уреда за повреда.

Повдигайте уреда само от държачите за транспортиране с кран.

Не използвайте верижни сапани.

Подсигурявайте подемното приспособление срещу непреднамерено откачване на товара.

Преди транспортирането с кран отстранете тръбата за разпръскване с пистолета за работа под високо налягане и други отделни предмети.

По време на процеса на повдигане не транспортирайте предмети върху уреда.

Внимавайте в опасната зона на крана да няма хора.

Не оставяйте уреда да виси без наблюдение на крана.

1. Закрепете подемното приспособление на държачите за транспортиране с кран на уреда. Фигура С

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При съхранението вземайте под внимание теглото на уреда.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Непреднамерено стартиращ уред, контакт с провеждащи ток части

Опасност от нараняване, токов удар

Преди работи по уреда го изключвайте.

Издърпайте щепсела.

1. Затворете подаването на вода.
2. Отворете пистолета за работа под високо налягане.
3. Включете помпата с прекъсвача на уреда и я оставете да работи в продължение на 5-10 секунди.
4. Затворете пистолета за работа под високо налягане.
5. Поставете прекъсвача на уреда на "0/OFF".
6. Изваждайте щепсела от контакта само със сухи ръце.
7. Отстранете извода за вода.
8. Задействайте пистолета за работа под високо налягане, докато уредът се освободи от налягането.
9. Осигурете пистолета за работа под високо налягане, за целта вдигнете и фиксирайте предпазния запъващ механизъм.
10. Оставете уреда да се охлади.

Инспекция на безопасността/договор за поддръжка

С Вашия дистрибутор можете да договорите провеждането на периодична инспекция на безопасността или да сключите договор за поддръжка. Моля, консултирайте се.

Интервали на поддръжка

Веднъж седмично

ВНИМАНИЕ

Млекоподобно масло

Повреда на уреда

Ако маслото е млекоподобно, незабавно информирайте оторизирания сервис.

1. Почистете финия филтър.
2. Почистете цедката за гориво.
3. Почистете предварителния филтър за гориво.
4. Почиствайте горивния филтър.
5. Проверете нивото на маслото.

Ежемесечно

1. Почиствайте цедката в предпазителя против недостиг на вода.

На всеки 500 работни часа, най-малко веднъж годишно

1. Сменяйте маслото.
2. Почистете уреда от варовика.
3. Възлагайте извършването на поддръжка на уреда от сервиса.

Работи по поддръжка

Почистване на финия филтър

1. Освободете уреда от налягането.
2. Развийте финия филтър на главата на помпата.
3. Демонтирайте финия филтър и извадете филтърната вложка.
4. Почистете филтърната вложка с чиста вода или със сгъстен въздух.
5. Сглобете в обратна последователност.

Почистете цедката за гориво

1. Изтупайте цедката за гориво. При това не допускайте горивото да попадне в околната среда.

Почистване на предварителния филтър за гориво

1. Свалете гумения капак от резервоара за гориво.
2. Почистете предварителния филтър за гориво.
3. Поставете отново гумения капак.

Почистване на горивния филтър

1. Демонтирайте горивния филтър.
2. Почиствайте горивния филтър.
3. Монтирайте отново горивния филтър.

Почистване на цедката в предпазителя против недостиг на вода

1. Освободете уреда от налягането.
2. Дръпнете скобата за закрепване и извадете маркуча (система за soft (меко) демпфериране) на предпазителя против недостиг на вода.
3. Извадете цедката.

Указание

При необходимост завинтете един винт M8 на прибл. 5 тт и извадете цедката с него.

1. Почистете цедката с вода.

2. Поставете цедката вътре.

3. Пъхнете нипела за маркуча докрай в предпазителя против недостиг на вода и фиксирайте със скобата за закрепване.

Почистване на резервоара за гориво

1. Свалете гумения капак от резервоара за гориво.
2. Развийте задържащата скоба и свалете резервоара за гориво.
3. Изплакнете резервоара за гориво.
4. Поставете отново резервоара за гориво и закрепете задържащата скоба.
5. Поставете отново гумения капак.

Смяна на маслото

Вид и количество на пълнене на маслото - вж. Технически данни.

1. Подгответе приемен съд за прибл. 0,5 литър масло.
2. Развийте винта за изпускане на маслото.
3. Изпуснете маслото в приемния съд.

Указание

Изхвърляйте старото масло съобразно с екологичните изисквания или го предавайте на оторизиран пункт за събиране.

1. Затегнете отново винта за изпускане на маслото, въртящ момент на затягане 20...25 Nm.
2. Развийте винта за наливане на масло.
3. Бавно налейте новото масло до средата на индикацията за ниво на маслото. Въздушните мехурчета трябва да могат да се пръснат.
4. Завинтете винта за наливане на масло.

Почистване на уреда от варовик

При отлагания в тръбите съпротивлението на потока нараства, следователно натоварването за двигателя става твърде голямо.

⚠️ ОПАСНОСТ

Опасност поради запалими газове

Опасност от експлозия

Не пушете по време на процеса на почистване от варовик. Осигурете добра вентилация.

⚠️ ОПАСНОСТ

Опасност поради киселина

Опасност от разяждане

Носете защитни очила и защитни ръкавици. Провеждане:

Съгласно законовите предписания за отстраняването трябва да се използват само изпитани разтворители на варовик, носещи знак за изпитване.

• RM 101 (каталожен номер 6.295-398.0)
1. Напълнете съд с вместимост 20 литра с 15 литра вода.
2. Добавете 1 литър разтворител на варовик.
3. Свържете маркуч за вода директно към главата на помпата и закачете свободния му край в съда.
4. Поставете свързаната тръба за разпръскване без дюза в съда.
5. Включете уреда.
6. Отворете пистолета за работа под високо налягане и не го затваряйте отново по време на почистването от варовик.
7. Изключете уреда и го оставете за 20 минути. Пистолетът за работа под високо налягане трябва да остане отворен.
8. След това изпразнете уреда чрез изпомпване.

Указание

За защита от корозия и за неутрализиране на остатъците от киселина препоръчваме след това през уреда да се изпомпи алкален разтвор (напр. RM 81).

Помощ при повреди

⚠️ ОПАСНОСТ

Непреднамерено стартиращ уред, контакт с провеждащи ток части

Опасност от нараняване, токов удар

Преди работи по уреда го изключвайте.

Издърпайте щепсела.

Уредът не работи

Няма мрежово напрежение

1. Проверете свързването с мрежата и захранващия кабел.

Грешка в захранването с напрежение или твърде високо потребление на ток от двигателя

1. Проверете свързването с мрежата и мрежовите предпазители.

2. Информирайте сервиса.

Двигателят е претоварен/прегрял, респ.

ограничителят на температурата на отработените газове или предпазният контакт на намотката на двигателя на вентилатора е сработил

1. Поставете прекъсвача на уреда на "0/OFF".

2. Оставете уреда да се охлади.

3. Включете уреда.

Повредата настъпва отново

Датчикът за пламък е изключил горелката

Контролната лампа за гориво свети

Резервоарът за гориво е празен

1. Налейте гориво.

Уредът не натрупва налягане

Въздух в системата

1. Обезвъздушаване на помпата:

а Развийте дюзата от тръбата за разпръскване.
b Оставете уреда да работи, докато водата започне да излиза без мехурчета.
с При проблеми при обезвъздушаването оставете уреда да работи в продължение на 10 секунди, след това го изключете. Повторете процеса няколко пъти.
d Изключете уреда.
е Завинтете отново дюзата.

1. Проверете връзките и тръбите.

Финият филтър е замърсен

1. Почистете финия филтър, при необходимост го сменете.

Твърде малко количество на постъпвашата вода

1. Проверете количеството на постъпвращата вода (вж. Технически данни).

Уредът тече, вода капе от долната страна на уреда

Нехерметична помпа

1. При по-значителна пропускливост възложете проверка от сервиса.

Указание

Допускат се 3 капки/минута.

При затворен пистолет за работа под високо налягане уредът се включва и изключва непрекъснато

Теч в системата за високо налягане

1. Проверете системата за високо налягане и връзките за херметичност.

Горелката не запалва

Недостиг на вода

1. Проверете извода за вода и тръбите за подаване.
2. Почистете цедката в предпазителя против недостиг на вода.

Замърсен предварителен филтър за гориво

1. Почистете/сменете предварителния филтър за гориво.

Замърсен горивен филтър

1. Почистете/сменете горивния филтър.

Няма запалителна искра

1. Ако по време на работата през наблюдателното стъкло не се вижда запалителна искра, възложете проверка на уреда от сервиса.

Горелката не се изключва въпреки недостига на вода

Теч в системата за високо налягане

1. Проверете системата за високо налягане и връзките за херметичност.

Рийд-контактът в предпазителя против недостиг на вода е залепнал или магнитното бутало се заклинва

Настроената температура не се достига при работа с гореща вода

Покрита със сажди нагревателна серпантина

1. За премахване на саждите предайте уреда на сервиза.

Сервиз

Ако повредата не може да бъде отстранена, уредът трябва да бъде проверен от сервиса.

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервис, като представите касовата бележка.

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда.

Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Декларация за съответствие на EC

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение,

съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас

промяна на машината тази декларация губи своята валидност.

Продукт: Уред за почистване под високо налягане Тип: 1.030-xxx

Приложими директиви на ЕС

2000/14/EO

2006/42/EO (+2009/127/EO)

2009/125/EO

2011/65/EC

2014/30/EC

Приложими хармонизирани стандарти

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Приложен(и) регламент(и)

(EC) 2019/1781

Приложима процедура за оценяване на съответствието

Ниво на звукова мощност dB(A)

Измерено: 98

Гарантирано: 100

Приложими национални стандарти

Подписващите лица действат от името и като пълномощници на управителния орган.

H. Jenner

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

		HDS 9/20-4 Classic
Електрическо свързване
Мрежово напрежение V 400
Фаза ~ 3
Мрежова честота Hz 50
Тип защита IPX5
Клас защита I
Присъединителна мощност kW 7,0
Предпазител (инертен)	A	1
Максimalно допустим мрежов импенданс	Ω	0.3105
Извод за вода
Налягане на постъпващата вода (макс.)	MPa (bar)	1 (10)
Температура на постъпващата вода (макс.)	°C	30
Количество на постъпващата вода (мин.)	l/h (l/min)	1200 (20)
Височина на засмукване (макс.)	m	0,5
Данни за мощността на уреда
Дебит, вода	l/h (l/min)	900 (15)
Работно налягане на водата със стандартна дюза	MPa (bar)	20 (200)
Предпазен клапан с излишно работно налягане (максимално)	MPa (bar)	22 (220)
Работна температура на топлата вода (максимална)	°C	80
Мощност на горелката	kW	64
Разход на мазут (макс.)	kg/h	5,9
Реактивна сила на пистолета за работа под високо налягане	N	50
Големина на дюза за стандартна дюза		25050
Размери и тегла
Типично собствено тегло	kg	145
Дължина х широчина х височина	mm	880 x 700 x 900
Резервоар за гориво	I	30
Помпа за високо налягане
Количество на маслото	I	0,4
Вид масло		15W40
Горелка
Гориво		Мазут EL или дизел
Установени стойности съгласно EN 60335-2-79
Ниво на звуково налягане L_pA	dB(A)	83
Неустойчивост K_pA	dB(A)	3
Ниво на звукова мощност L_WA + Неустойчивост K_WA	dB(A)	100
Стойност на вибрацията ръка-рамо пистолет за работа под високо налягане	m/s^2	1,4
Стойност на вибрацията ръка-рамо тръба за разпръскване	m/s^2	<2,5
Неустойчивост K	m/s^2	1,5

Основание за освобождаване съгласно Регламент (ЕС) 2019/1781, приложение I, раздел 2 (12): j) Запазваме си правото на технически промени.

Sisukord

Üldised juhised 190

Keskkonnakaitse 190
