РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VEIL TIBETAN FABER

За вашата безопасност и правилното използване на уреда, прочетете внимателно това упътване преди монтажа и употребата му. Винаги съхранявайте тези инструкции заедно с уреда, дори ако го преместите или продадете. Потребителите трябва да са подробно запознати с експлоатацията и мерките за безопасност на уреда.

Кабелното свързване трябва да бъде извършено от компетентен техник.

• Производителят не носи отговорност за повреди, предизвикани от неправилен или неподходящ монтаж.
• Минималното безопасно разстояние между горната част на готварската печка и аспиратора е 650 мм (някои модели може да могат да се монтират и на по-малка височина, вж. разделите за работни размери и монтаж).
• Ако инструкциите за монтаж на газовия котлон посочват по-голямо разстояние, то трябва се спазва.
• Проверете дали захранващото напрежение съответства на посоченото на табелката с данни, поставена от вътрешната страна на аспиратора.
• В електрическата мрежа трябва да е монтиран прекъсвач в съответствие с правилата за окабеляване.
• За уредите от клас I проверете дали електрозахранването в дома гарантира подходящото заземяване.
• Свържете аспиратора към отвеждащия комин чрез тръба с минимален диаметър 120 мм. Пътят на комина трябва да бъде възможно най-къс.
• Спазвайте изискванията на разпоредбите за отделяне на въздух в атмосферата.

• Не свързвайте аспиратора към отвеждащи тръби, по които преминават леснозапалими пари (бойлери, камини и др.).

• Ако аспираторът се използва заедно с неелектрически уреди (например газови), осигурете достатъчна вентилация, за да избегнете връщане на изпарения в стаята. Когато аспираторът се използва заедно с уреди, захранвани с енергия, различна от електричество, отрицателното налягане в стаята не трябва да надвишава 0,04 mbar, за предотвратяване връщането на дим в стаята през аспиратора.

• В комина, който служи за отвеждане на парите, не трябва да се изпуска въздух от уреди, работещи на газ или друго гориво.
• Ако захранващият кабел е повреден, той трябва да се смени от производителя или от сервиса на негов представител.
• Включете щепсела в контакт, който отговаря на нормите за електрозахранване и е разположен на достъпно място.
• За да бъдат изпълнени техническите мерки и мерките за безопасност при отвеждане на дим и пари, е важно строго да се спазва нормативната уредба, издадена от местните органи.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Преди да монтирате аспиратора, махнете защитните фолиа.

- Използвайте само винтовете и дребните детайли за закрепване на аспиратора.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Неспазването на тези инструкции при поставянето на винтовете или закрепващите елементи може да доведе до опасност от електрически удар.

- Не гледайте директно към светлината през оптични устройства (бинокли, увеличителни стъкла и др.).

- Този уред може да се използва от деца на възраст над 8 години, от лица с намалени физически, сетивни и умствени способности или от лица без опит и познания, когато са под наблюдение или са инструктирани как да използват уреда по безопасен начин и разбират възможните опасности. Не позволявайте на деца да си играят с уреда. Дейностите по почистване и поддръжка не трябва да се извършват от деца без надзор.

- Наблюдавайте децата и не позволявайте да си играят с уреда.

- Уредът не е предназначен за използване от лица (включително деца) с намалени физически, сетивни или умствени способности, или на които липсват опит и познания, освен ако не бъдат наблюдавани или инструктирани.

⚠️ Достъпните части могат да се нагорещят при използване с уреди за готвене.

• Почиствайте и/или сменяйте филтрите след указания период от време (опасност от пожар). Вижте раздел "Поддръжка и почистване".
• В стаята трябва да има добра вентилация, когато аспираторът се използва с уреди, работещи на газ или друго гориво (не се отнася за уреди, които изпускат само въздух обратно в помещението).

- Символът върху продукта или неговата опаковка показва, че не трябва да се изхвърля с домакинските отпадъци. Вместо това, той трябва да се предаде в специализиран пункт за рециклиране на електрическо и електронно оборудване. Чрез правилното изхвърляне на този продукт вие помагате за предотвратяване на възможните отрицателни въздействия върху околната среда и човешкото здраве, които биха възникнали в резултат от неправилното изхвърляне на продукта. За по-подобна информация относно рециклирането на този продукт се обърнете към местната градска управа, фирмата за събиране на домакински отпадъци или магазина, от който сте закупили уреда.

бреме

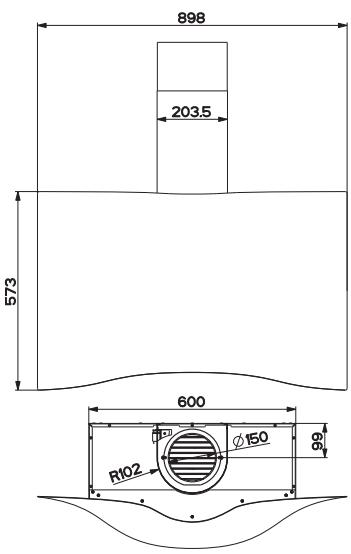

898 203.5 573 600 Ø150 R102 99

MIN.305 - MAX.590 284 202 305 503 55.3 211 361

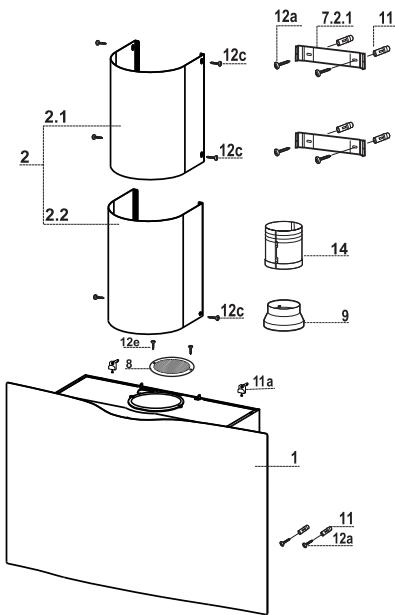

Компоненти

Номер. Брой Компоненти на изделието
1	1	аспиратор комплект, вкл.: командни бутони,осветление, вентилатор, филтри
2	1	телескопичен комин, съставен от:
2.1	1	горен комин
2.2	1	долен комин
8	1	решетка на изхода за въздух, д.150
9	1	намаляване на фланец д.150-120
14	1	удължител на изхода за въздух на аспиратора,съставен от 2 полуелемента

Номер. Брой Компоненти за инсталиране

1 Ръководство за работа

12a 7.2.1 11 12c 2.1 2 2.2 12c 14 9 12e 8 11a 1 11 12a

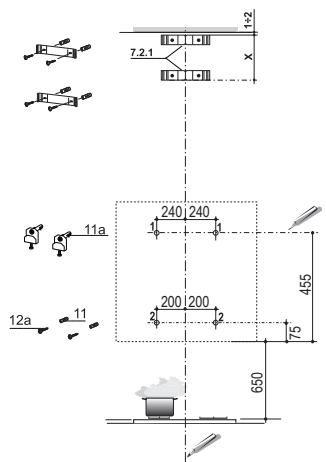

Пробиване на стената и закрепване на скобите

7.2.1 1+2 x 240 240 11a 200 200 2 12a 11 650 455 75

Начертайте на стената следното:

• вертикална линия до тавана или горната повърхност, в центъра на мястото, в което трябва да влезе аспираторът;
  • хоризонтална линия: мин. 650 мм над котлона;
• Както е показано на чертежа, отбележете точка за ориентир на 455 мм над хоризонталната линия за ориентир и на разстояние 240 мм отдясно на вертикалната линия за ориентир.
• Повторете тази операция от другата страна, като внимавате линията между точките да е хоризонтална.
• Пробийте отвори със свредло ø 12 мм в отбелязаните точки.
• Вкарайте дюбелите с винт и скоба 11а в отворите и затегнете.
• Както е показано на чертежа, отбележете точка за ориентир на 75 мм над хоризонталната линия за ориентир и на разстояние 200 мм отдясно на вертикалната линия за ориентир.
• Повторете тази операция от другата страна, като внимавате линията между точките да е хоризонтална.
• Пробийте отвори със свредло 08 мм в отбелязаните точки.
  • Вкарайте дюбелите 11 в отворите.
• Положете скобата 7.2.1, както е указано, на 1-2 мм от тавана или повърхността над аспиратора, като центровате центъра (каналите) й с вертикалната линия за ориентир.
• Отбележете центровете на отворите в скобата.
• Положете скобата 7.2.1 както е указано, на X мм под първата скоба (X = височината на предоставения горен комин), като центровате центъра (каналите) й с вертикалната линия за ориентир.
• Отбележете центровете на отворите в скобата.
• Пробийте отвори със свредло 08 мм в отбелязаните точки.
  • Вкарайте дюбелите 11 в отворите.
• Закрепете скобите с помощта на предоставените винтове 12a (4,2 x 44,4).

Поставяне на аспиратора

• Свалете металния филтър за мазнини с предвидените ръкохватки.
• Регулирайте двата винта Vr в скобите 11a, така че да са в началото на завинтване.
• Закачете тялото на аспиратора към двете скоби 11a.
• Вътре тялото на аспиратора, завинтете винтовете Vr до нивото на самото тяло на аспиратора.
• Завинтете осигуряващите винтове 12а.
• Поставете на място металния филтър за мазнини.

11a Vr 12a

Свързване

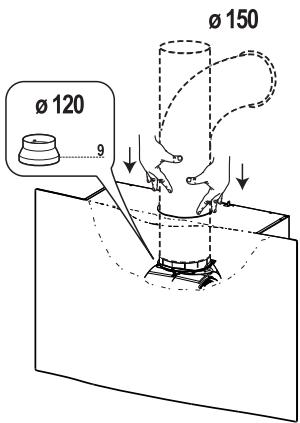

ИЗХОД ЗА ВЪЗДУХА – ВАРИАНТ С ОТВЕЖДАНЕ

Когато инсталирате варианта с отвеждане, свържете аспиратора с въздуховод за отвеждане, като използвате твърда или гъвкава тръба с ø 150 - ø 120, по избор на техника, който извършва инсталирането.

• Уверете се, че тръбата е здраво вкарана в изхода на блока на мотора.
• Поставете изходната тръба, като използвате подходящи скоби за тръба. Материалите, необходими за целта, не са включени в комплекта.

Ø 120 9 Ø 150

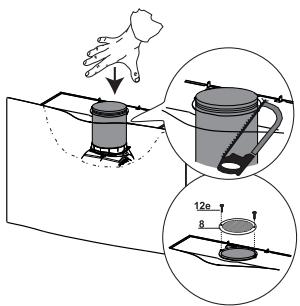

• Съединете 2-та полуелемента, които съставят тръбата 14.
• Натиснете тръбата 14 плътно, докато влезе докрай.
• Изрежете с инструмент излишната част.
• Поставете насочващата решетка 8 на изхода за рециклиран въздух с помощта на предоставените 2 винта 12e (2,9 x 9,5).
• Уверете се, че е поставен филтърът с активен въглен.

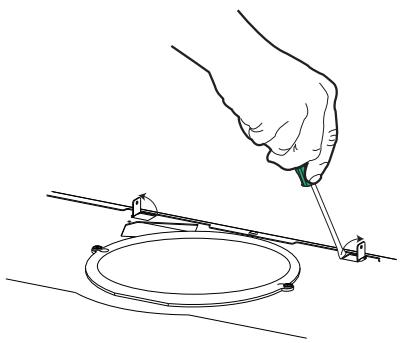

Повдигнете двата накрайника, които се намират на аспиратора в близост до отвора за изход на въздуха.

Горен комин

• Леко отворете двете странични части, закачете ги зад скобите 7.2.1 и ги съберете отново, докато се допрат една до друга.
• Закрепете ги към страните на скобите с помощта на предоставените 4 винта 12c (2,9 x 9,5).

Долен комин

• Отворете двете странични крилца на комина, закачете ги между горния комин и стената и ги затворете отново, докато се допрат една до друга.
• Закрепете долната част към накрайниците на аспиратора от двете му страни, като използвате предоставените 2 винта 12c (2,9 x 9,5).

• Свържете аспиратора към мрежовото захранване чрез двуполюсен прекъсвач с разстояние между контактите най-малко 3 мм.
• Свалете филтрите за мазнини (вж. раздела "Поддръжка"), като се уверите, че щепсельт на захранващия кабел е поставен правилно в контакта отстрани на вентилатора.

БУТОН		СВЕТОДИОД	ФУНКЦИИ
T1	Скорост	Вкл.	Включва мотора на първа скорост.
			Изключва мотора.
T2	Скорост	Вкл.	Включва мотора на втора скорост.
T3	Скорост	Фиксирана	При кратко натискане включва мотора на трета скорост.
		Мига	Натискане и задържане за 2 секунди.Задейства четвърта скорост с нагласен таймер за 6 минути, след което се връща към скоростта, която е била зададена преди това.Подходящ за справяне с максимально ниво на изпарения при готвене.
L	Осветление		Включва и изключва осветлението.

Предупреждение: Бутон Т1 изключва мотора след началното натискане за първа скорост.

Филтри за мазнини

ПОЧИСТВАНЕ НА МЕТАЛНИ КАСЕТЬЧНИ ФИЛТРИ ЗА МАЗНИНИ

• Филтрите трябва да се чистят на всеки 2 месеца или по-често при особено интензивно използване на аспиратора. Филтрите може да се почистват в съдомиялна машина.
• Извадете филтрите един по един, след като сте разкачили съответните фиксиращи елементи.
• Измийте филтрите, като внимавате да не ги огъвате. Оставете ги да изсъхнат, преди да ги поставите отново.
• При поставянето на филтрите се уверете, че дръжката се показва от външната страна.

Филтър с активен въглен (вариант с рециркулация)

Тези филтри не се мият и не може да се регенерират и трябва да се сменяват приблизително на 4 месяца работа или по- често, ако се използват интензивно.

• Свалете металлите филтри за мазнини
- Извадете задръстения филтър с активен въглен, както е показано (А).
- Поставете новите филтри (В).
- Поставете металлите филтри за мазнини.

- При необходимост от замяна се свържете с отдела за техническа поддръжка ("За да закупите осветителния прибор се свържете с отдела за техническа поддръжка").
