用户手册 HyperX QuadCast HP

感度：-36dB (1V/Pa 1kHz 時)

ケーブルの長さ：3m

重量：

与 PC 或 Mac 一起使用....7

与 PS4™ 一起使用 …… 11

连接耳机 12

控制耳机监控....13

安装支座适配器 15

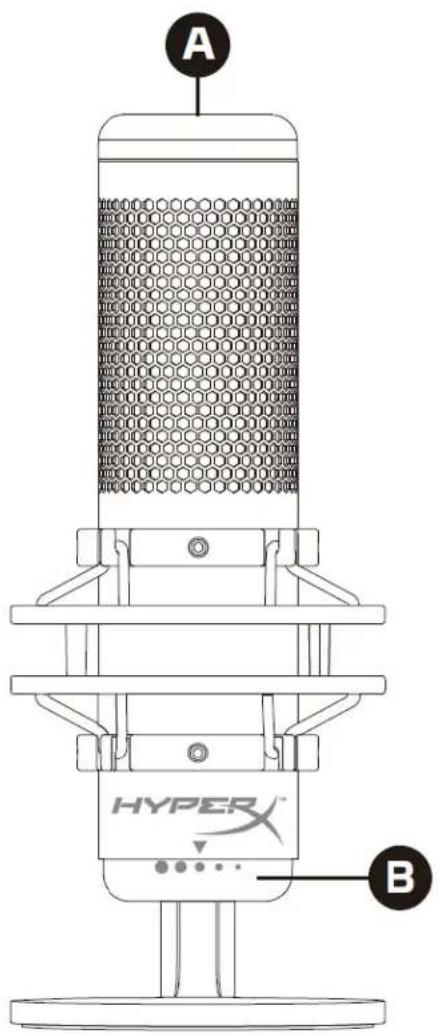

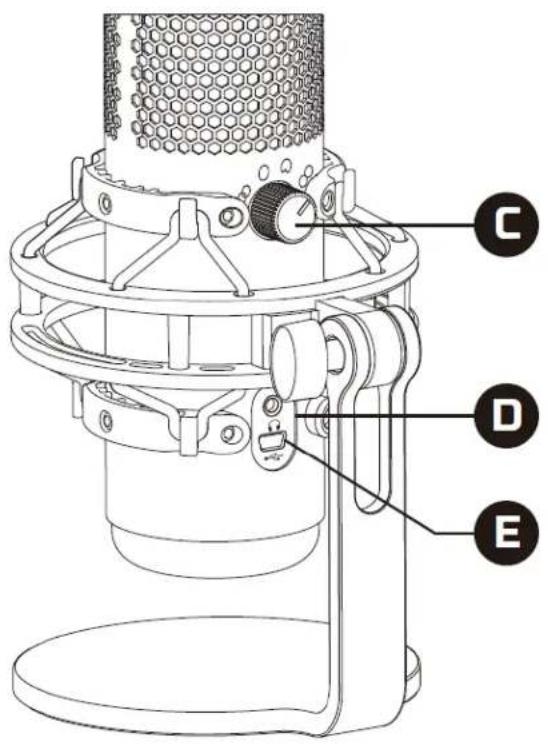

概述

A HYPER B

A. 点击静音传感器
B. 增益控制旋钮
C. 极性模式旋钮
D. 耳机插孔
E. USB 电缆端口
F. USB 连接线
G. 支座适配器*
*支持 3/8" 和 5/8" 螺纹规格

规格

麦克风

功耗：5V 125mA

采样/位速率：48kHz/16 位

元件：驻极体话筒

电容式类型：三个14毫米电容

极性模式：立体声、全向、心形、双向

频率响应：20Hz - 20kHz

灵敏度：-36dB（1kHz时1V/Pa）

线缆长度：3 米

重量：

• 麦克风：254 克
• 缓冲支座和立架：364 克
• 含 USB 线缆的总重量：710 克

耳机输出

阻抗：32Ω

频率响应：20Hz - 20kHz

最大功率输出：7mW

总谐波失真(THD): ≤ 0.05% (1kHz/0dBFS)

SNR: ≥ 90dB (1kHz, RL=∞)

麦克风控件

选择一种极性模式

旋转极性模式旋钮，从四种极性模式中选择其中一种。

符号	声音方向	极性模式	情景
		立体声	声乐,乐器
		全向	多人播客,电话会议
		心型	播客,流媒体,旁白,乐器
		双向	面对面谈话

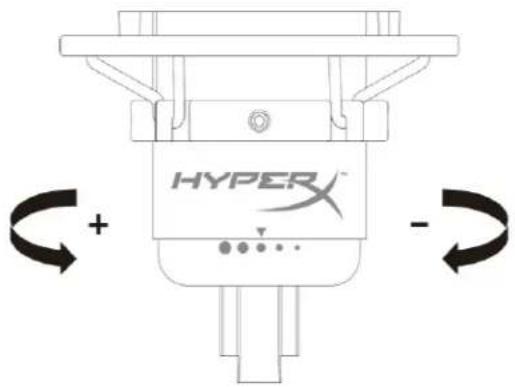

调节增益控制

HYPER + -

旋转增益控制旋钮，以调节麦克风增益。

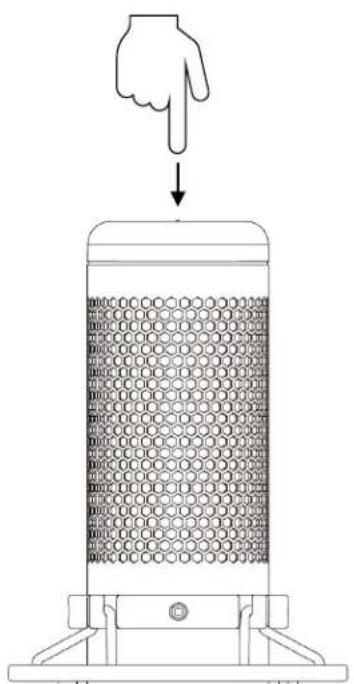

麦克风静音

按触麦克风顶部，以静音麦克风/取消麦克风静音。麦克风 LED 灯将指明麦克风当前的静音状态。

麦克风 LED 灯	静音状态
红色	关闭静音
关闭	打开静音

与 PC 或 Mac 一起使用

用随附的 USB 线缆将麦克风连接到 PC 或 Mac 上的 USB 端口。

Windows

为确保在 PC 上正确配置麦克风，请按如下步骤设置：

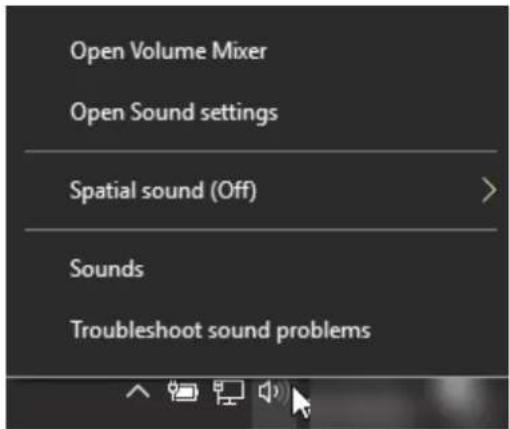

1. 右键单击系统托盘上的声音图标，

并选择声音。

1. 在播放选项卡上，选择扬声器 HyperX QuadCast，并单击设置默认值按钮。
2. 在录音选项卡上，选择麦克风 HyperX QuadCast，并单击设置默认值按钮。

为确保在 macOS 上正确配置麦克风，请按如下步骤设置：

1. 打开系统偏好并选择声音。

2. 在输出选项卡上，选择 HyperX QuadCast。

3. 在输入选项卡上，选择 HyperX QuadCast。

用随附的 USB 线缆将麦克风连接到 PS4 上的 USB 端口。

为确保麦克风在 PS4 上配置了最优设置，请按如下步骤设置：

1. 从 PS4 主菜单中，转至设置 > 设备 > 音频设备
2. 将输入设备设置为 USB 耳机 (HyperX QuadCast)
3. 将 输出设备设置为 USB 耳机 (HyperX QuadCast)
4. 将 输出到耳机设置为所有音频
5. 将音量控制（耳机）设置成所需的音量

Audio Devices

Input Device

将耳机连接至麦克风上的耳机插孔，以监控麦克风并播放视频。

控制耳机监控

PC

1. 打开 “声音” 控制面板，在播放选项卡上右键单击扬声器 HyperX QuadCast，并选择属性。

2. 在级别选项卡上调整麦克风音量滑块，以调整麦克风监控的级别。

1. 打开 “Finder” 应用程序, 转至应用程序 > 实用程序 > 音频 MIDI 设置

1. 单击 HyperX QuadCast 2，然后单击 “Thru” 列下的复选框，以打开或关闭麦克风监控。

不能在 PS4 上直接控制麦克风监控级别。

安装支座适配器

1. 将随附的支座适配器固定在麦克风悬臂上。支座适配器支持 3/8" 和 5/8" 螺纹规格。
2. 从麦克风支架上取下拇指螺丝和螺母。
3. 从麦克风上取下麦克风立架。
4. 将支座适配器与麦克风支座孔对齐，并用拇指螺丝和螺母固定适配器。

存有疑问或遇到设置问题？

请联系 HyperX 支持团队：hyperxgaming.com/support/

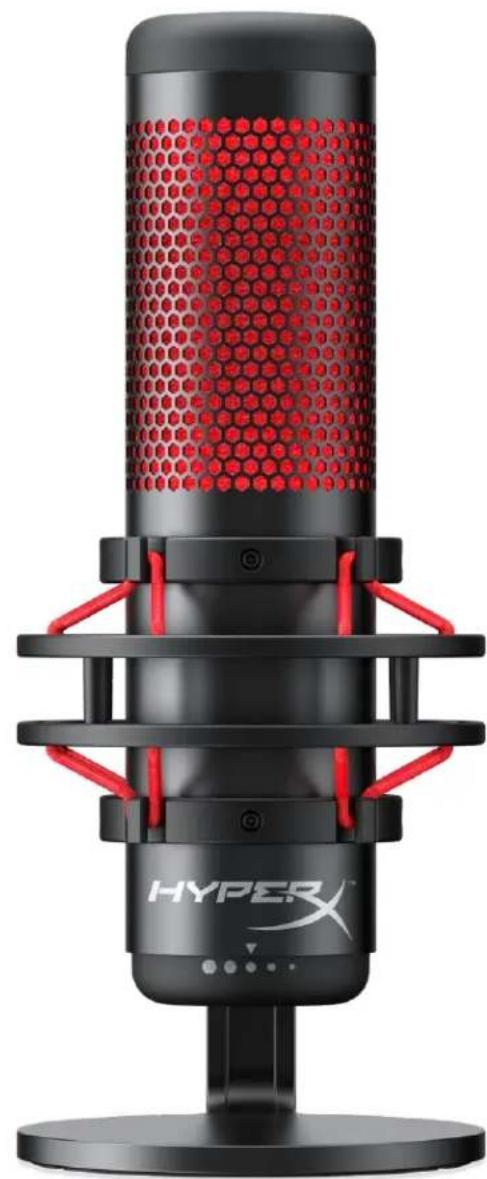

HyperX QuadCast™

A. 觸控式静音控制
B. 增益控制旋钮
C. 指向性型式旋钮
D. 耳機插孔
E. USB 線連接埠
F. USB 線
G. 安裝用轉接頭*

*支援 3/8" 和 5/8" 螺紋尺寸

產品規格

麥克風

耗電量：5V 125mA

取樣/位元率：48kHz/16 位元

元件：駐極體電容式麥克風

電容式類型：三個 14mm 電容式振膜艙

靈敏度：-36dB (1kHz 時為 1V/Pa)

線長：3m

重量：

• 麥克風：254g
• 避震架及底座：364g
• 含 USB 線總重：710g

耳機輸出

阻抗：32 Ω

頻率響應：20Hz - 20kHz

最大功率輸出：7mW

總諧波失真: ≤ 0.05% (1kHz/0dBFS)

SNR: ≥ 90dB (1kHz, RL=∞)

麥克風控制

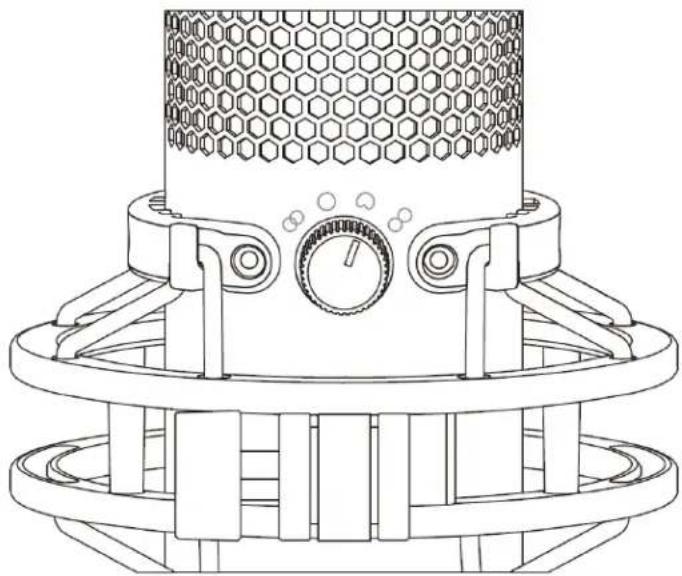

選擇指向性型式

符號	收音方向	指向性型式	適用情境
		立體聲	人聲、樂器
		全向性	多人podcast、電話會議
		心型	Podcast、實況、旁白、樂器
		雙指向	面對面採訪

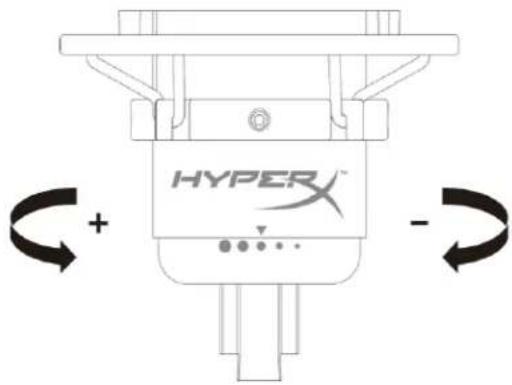

調整增益控制

HYPER + -

轉動控制旋鈕來調整麥克風增益。

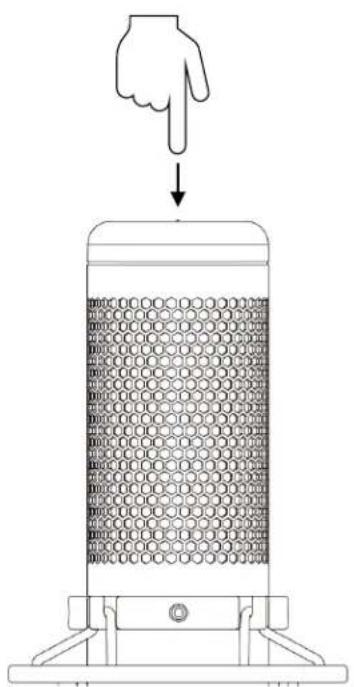

靜音麥克風

觸控麥克風上方可啟用或解除麥克風靜音。LED燈將顯示目前的麥克風靜音狀態。

麥克風 LED 指示燈	靜音狀態
指示燈亮起 (紅色)	麥克風收音中
指示燈熄滅	麥克風靜音

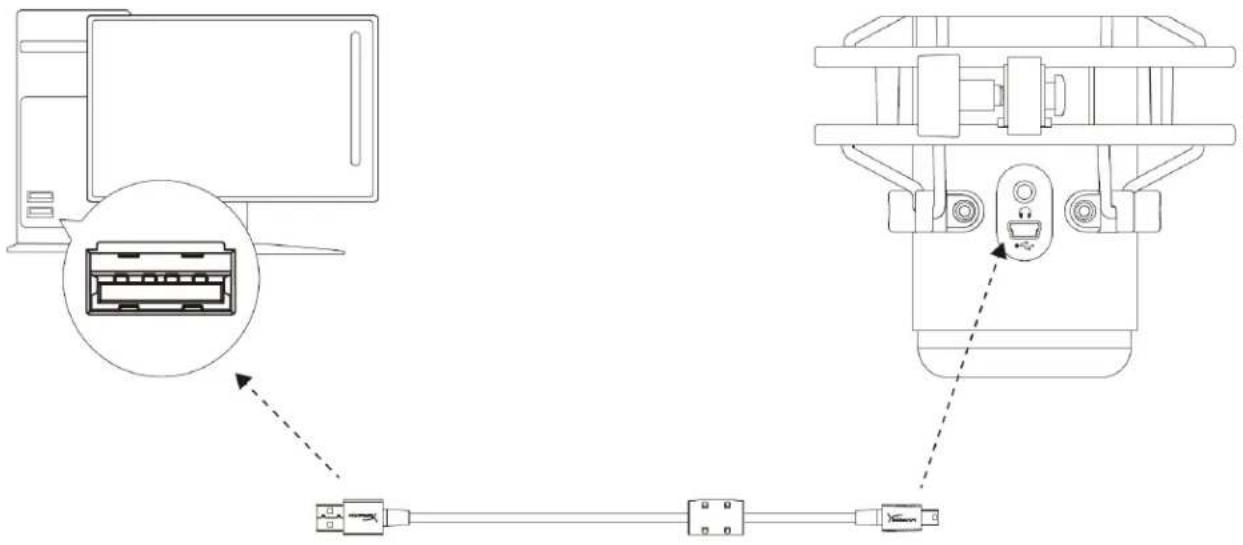

使用於 PC 或 Mac

透過隨附的 USB 線將麥克風連接到 PC 或 Mac 上的 USB 連接埠。

Windows

為了確保麥克風在電腦上是以正確設定運作，請依照以下步驟進行設置：

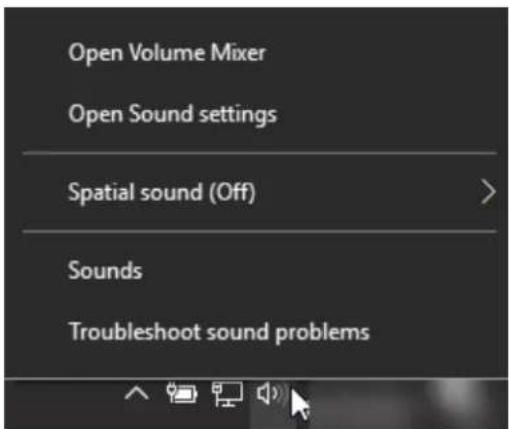

1. 以右鍵按下系統工具列的音量圖示，

並選擇 [音效]。

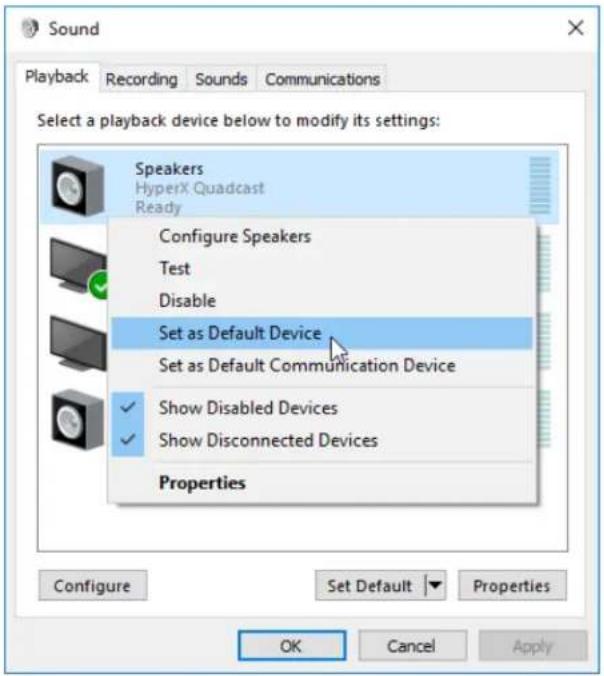

2. 在[播放]分頁，選擇[喇叭 HyperX

QuadCast]後，點選[設為預設裝置]按鍵。

3. 在[錄製]分頁，選擇[麥克風 HyperX

QuadCast]後，點選[設為預設裝置]按鍵。

為了確保麥克風在 macOS 上是以正確設定運作，請依照以下步驟進行設置：

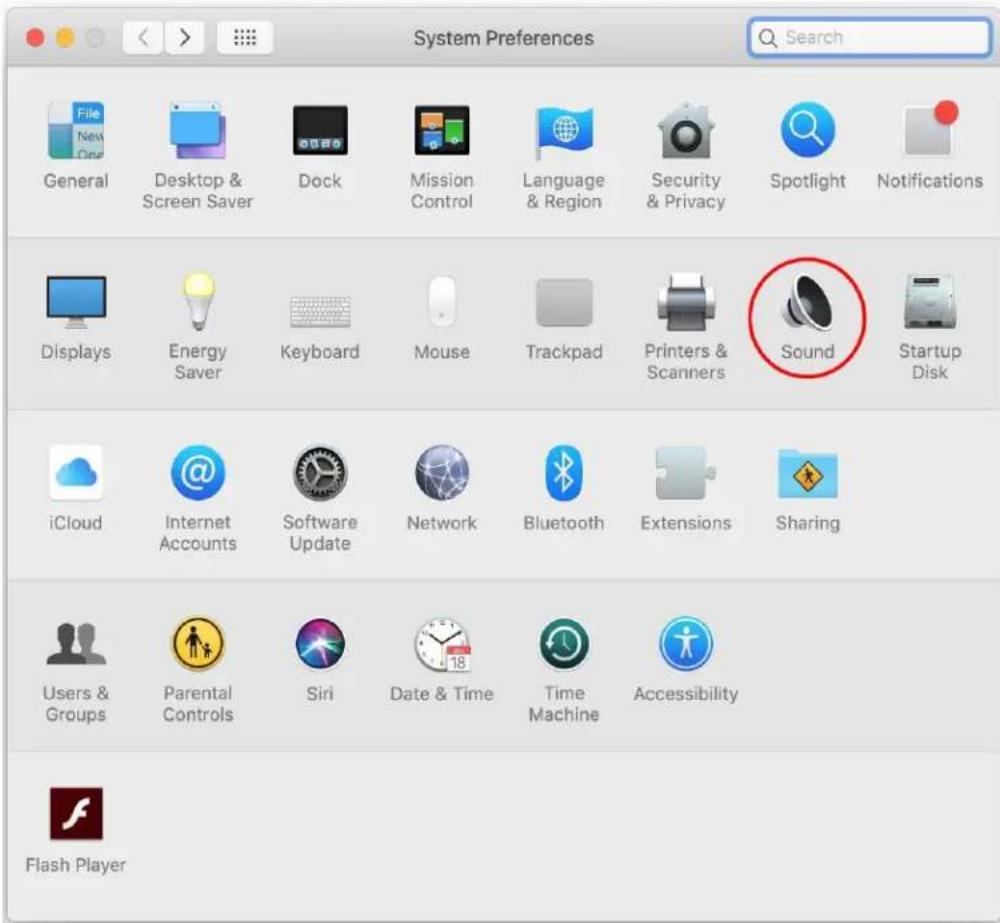

1. 開啟[系統偏好設定]後，選擇[聲音]。

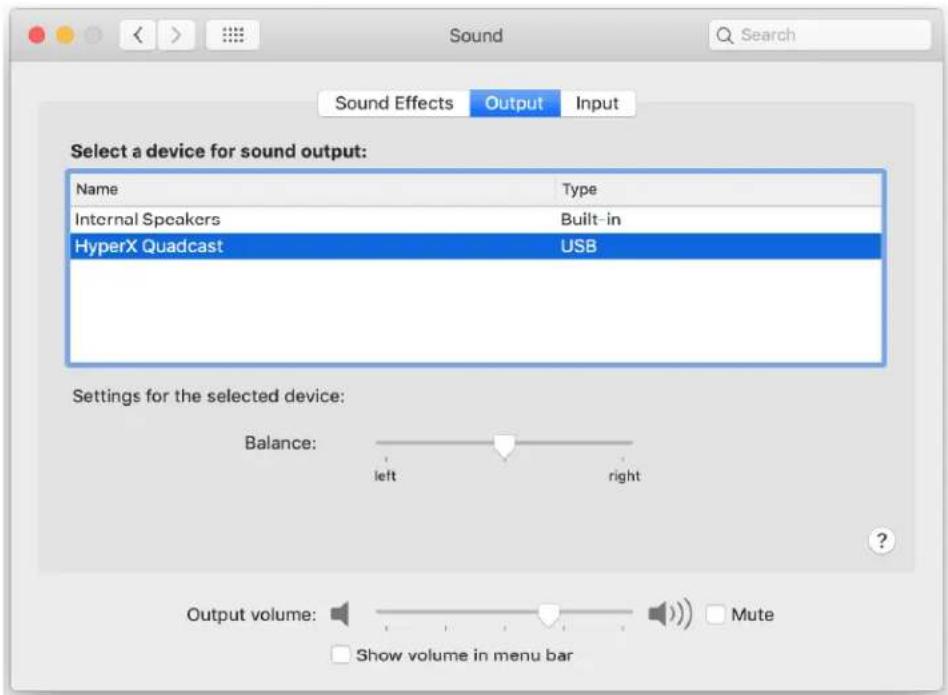

2. 在[輸出]分頁，選擇[HyperX QuadCast]。

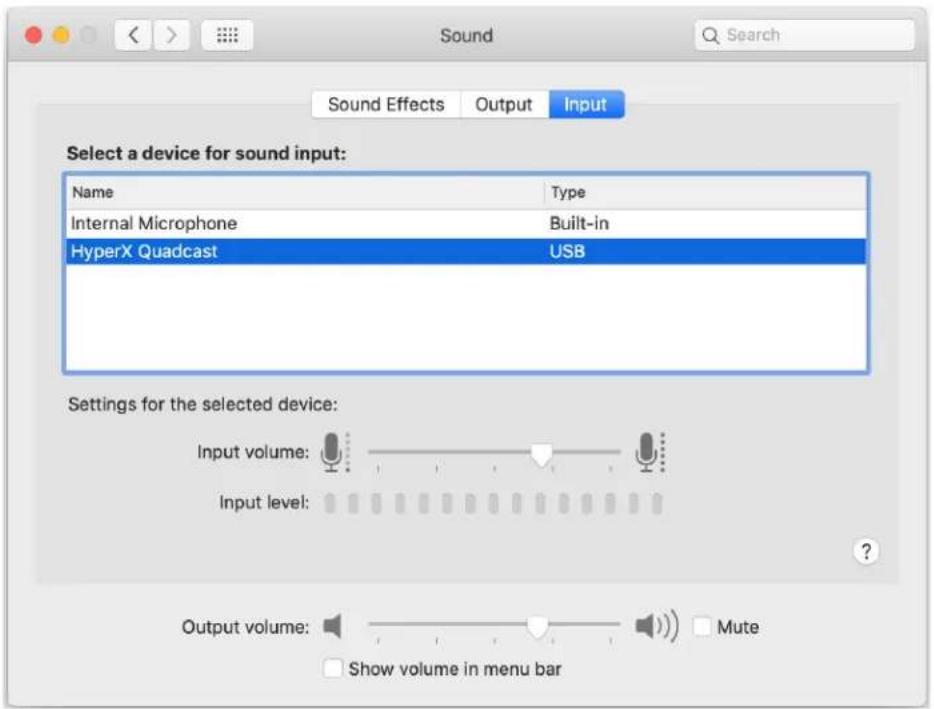

3. 在[輸入]分頁，選擇[HyperX QuadCast]。

透過隨附的 USB 線將麥克風連接到 PS4 上的 USB 連接埠。

為了確保麥克風在 PS4 上是以最佳化設定運作，請依照以下步驟進行設置：

1. 在 PS4 主選單，前往[設定] > [裝置] > [音效裝置]
2. 將[輸入裝置]設定為[USB 耳機] (HyperX QuadCast)
3. 將[輸出裝置]設定為[USB 耳機] (HyperX QuadCast)
4. 將[輸出至耳機]設定為[所有聲音]
5. 將音量控制設定為想要的音量

Audio Devices

Input Device

將耳機連接至麥克風上的耳機插孔，即可透過耳機即時監控麥克風錄音內容和播放聲音。

控制麥克風收音音量

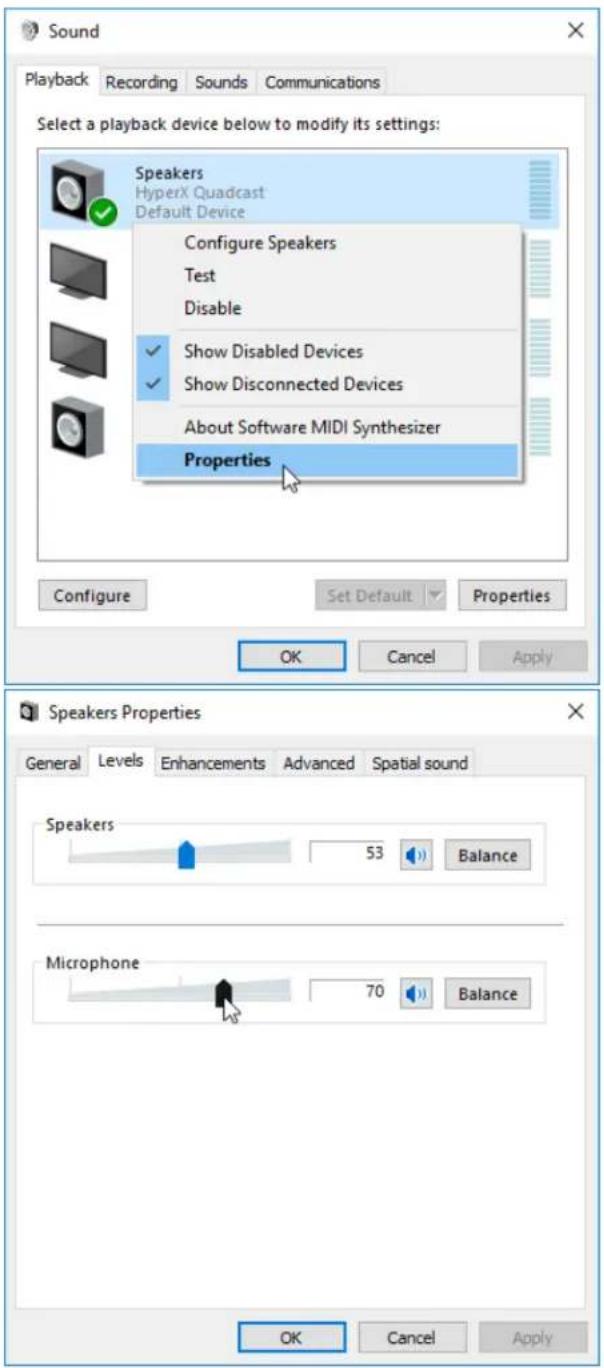

PC

1. 在音效控制台的[播放]分頁，以右鍵點選 [喇叭 HyperX QuadCast]並選擇[內容]。

2. 在[等級]分頁，調整[麥克風]音量滑桿，即可調整麥克風收音音量。

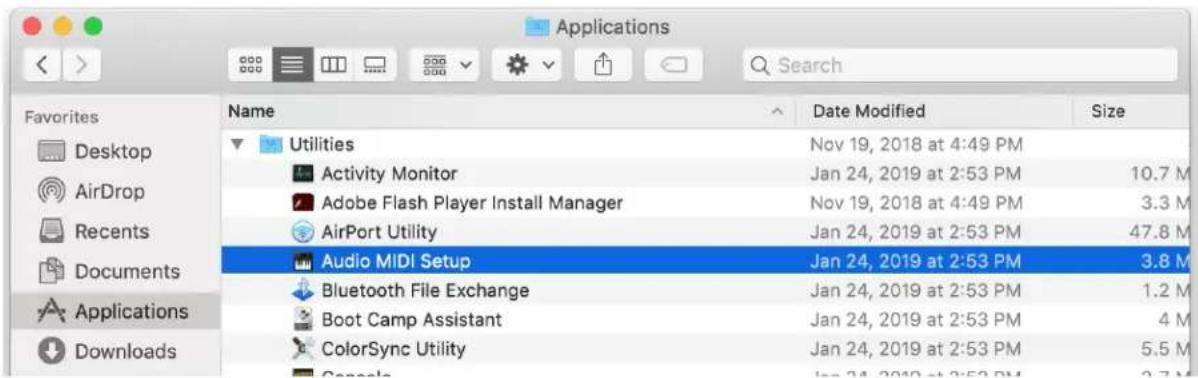

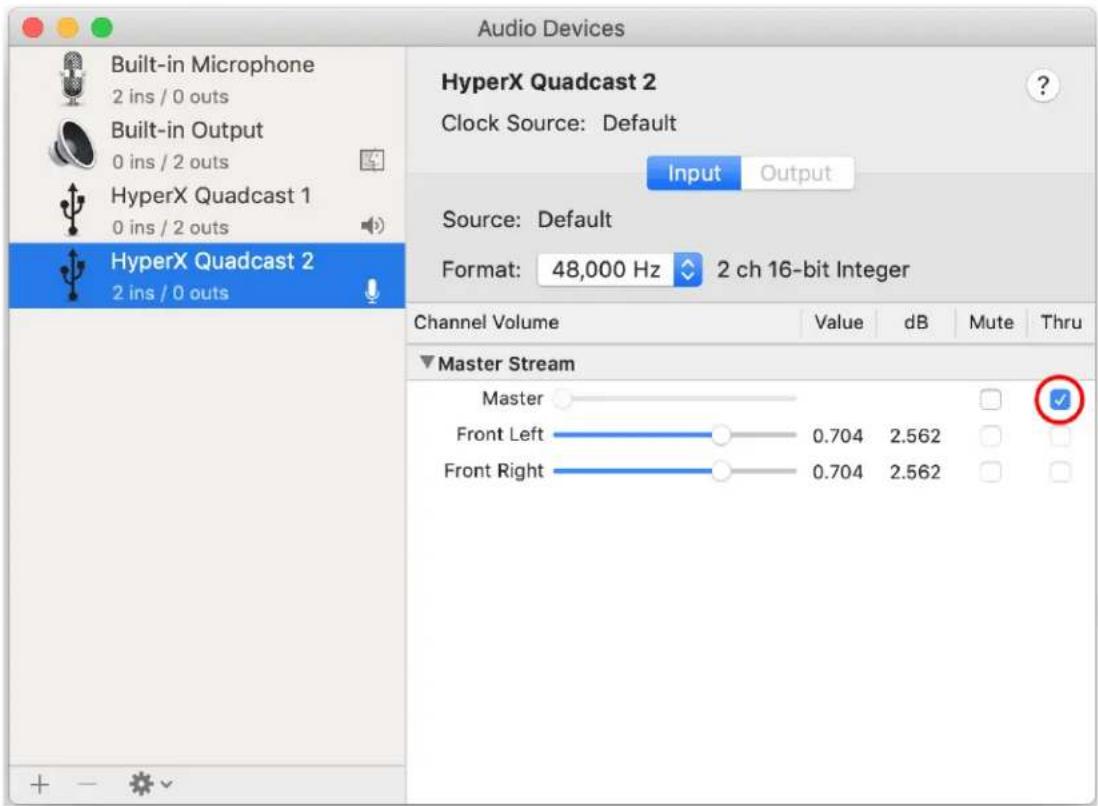

1. 開啟 [Finder] 應用程式並前往 [應用程式]>[工具程式]>[音訊 MIDI 設定]

1. 點擊 [HyperX QuadCast 2] 並點擊 [監聽] 欄位下方的核取方塊，即可開關麥克風監聽。

您無法在 PS4 直接控制麥克風監聽音量。

安裝轉接頭

1. 將隨附的安裝轉接器固定於麥克風吊臂。轉接頭支援 3/8” 和 5/8” 螺紋尺寸。
2. 轉動麥克風支架上的螺釘。
3. 將麥克風從支架上拆下。
4. 將轉接頭與麥克風安裝孔對齊，並使用螺釘和螺母固定。

有任何安裝或使用問題？

請聯絡 HyperX 支援團隊，網址為： hyperxgaming.com/support/
