HyperX QuadCast - Mikrofon HP - Kostenlose Bedienungsanleitung

Produkttyp	Elektret-Kondensatormikrofon
Marke	HP - HyperX
Modell	HyperX QuadCast
Gewicht des Mikrofons	254 g
Stativ und Stoßdämpferhalterung	364 g
Gesamtgewicht mit USB-Kabel	710 g
Kabellänge	3 m
Stromversorgung	5V 125mA über USB
Abtastrate	48 kHz
Bitrate	16 Bit
Frequenzgang Mikrofon	20 Hz - 20 kHz
Frequenzgang Kopfhörer	20 Hz - 20 kHz
Empfindlichkeit	-36 dB (1V/Pa bei 1 kHz)
Kopfhörer-Ausgangsimpedanz	32 Ω
Richtcharakteristiken	Stereo, omnidirektional, nierenförmig, bidirektional
Signal-Rausch-Verhältnis (Kopfhörer)	≥ 90 dB
Maximale Kopfhörer-Ausgangsleistung	7 mW
THD (Gesamtklirrfaktor)	≤ 0,05% (1 kHz/0 dBFS)
Stummschaltfunktion durch Druck	Ja, Mikrofon oben berühren zum Aktivieren/Deaktivieren
Lautstärkeregelung	Drehregler
Kopfhöreranschluss	3,5-mm-Klinke
Kompatibilität	PC, Mac, PS4
Kondensatortyp	Drei 14-mm-Kondensatoren
Stativadapter im Lieferumfang	Kompatibel mit 3/8- und 5/8-Zoll-Gewinde

Häufig gestellte Fragen - HyperX QuadCast HP

Wie deaktiviere ich das Mikrofon?

Berühren Sie einfach die Oberseite des Mikrofons. Die LED leuchtet rot, wenn das Mikrofon aktiviert ist, und erlischt, wenn es deaktiviert ist.

Wie stelle ich die Mikrofonverstärkung ein?

Drehen Sie den Lautstärkeregler am Mikrofon. Damit wird die Empfindlichkeit des Mikrofons eingestellt.

Welche Richtcharakteristiken sind verfügbar?

Das HyperX QuadCast bietet vier Richtcharakteristiken: Stereo (Gesang, Instrumente), omnidirektional (Podcasts mit mehreren Teilnehmern), nierenförmig (Podcasts, Streaming) und bidirektional (Interviews von Angesicht zu Angesicht).

Kann ich dieses Mikrofon mit einer PS4 verwenden?

Ja, schließen Sie das USB-Kabel an einen USB-Anschluss der PS4 an. Gehen Sie zu Einstellungen > Geräte > Audiogeräte und wählen Sie 'USB-Kopfhörer (HyperX QuadCast)' als Eingabe und Ausgabe.

Wie konfiguriere ich das Mikrofon unter Windows?

Schließen Sie das Mikrofon per USB an. Klicken Sie mit der rechten Maustaste auf das Lautsprechersymbol > Sounds. Gehen Sie zur Registerkarte Wiedergabe und stellen Sie 'HyperX QuadCast Lautsprecher' als Standard ein. Unter Aufnahme stellen Sie 'HyperX QuadCast Mikrofon' als Standard ein.

Wie konfiguriere ich das Mikrofon auf einem Mac?

Schließen Sie das Mikrofon an. Gehen Sie zu Systemeinstellungen > Ton. Wählen Sie unter Ausgabe 'HyperX QuadCast'. Wählen Sie unter Eingabe ebenfalls 'HyperX QuadCast'.

Kann ich Kopfhörer an das Mikrofon anschließen?

Ja, das Mikrofon verfügt über einen Kopfhöreranschluss. Schließen Sie Ihre Kopfhörer an, um Audio zu hören und das Mikrofon zu steuern.

Wie installiere ich den Stativadapter?

Schrauben Sie die Flügelschraube und die Mutter vom Ständer ab. Trennen Sie den Ständer vom Mikrofon. Richten Sie den Adapter an den Befestigungslöchern aus und befestigen Sie ihn mit Schraube und Mutter.

Welche Kontrollleuchten gibt es und was bedeuten sie?

Die LED zeigt den Status an: Rot bedeutet Mikrofon aktiviert (in Benutzung). Kein Licht bedeutet Mikrofon deaktiviert.

Wie aktiviere ich die Mikrofonüberwachung (Hören des Mikrofons über den Kopfhörer)?

Auf dem PC: Gehen Sie zu den Eigenschaften der HyperX QuadCast Lautsprecher > Registerkarte Pegel und stellen Sie die Mikrofonlautstärke ein. Auf dem Mac: Öffnen Sie Audio-MIDI-Setup, klicken Sie auf 'HyperX QuadCast 2' und aktivieren Sie 'Thru'.

BEDIENUNGSANLEITUNG HyperX QuadCast HP

Nutzung mit einem PC oder Mac....7

Nutzung mit PS4 ^TM 11

Anschließen der Kopfhörer 12

Steuerung der Mikrofonüberwachung.... 13

Installation des Halterungsadapters.... 15

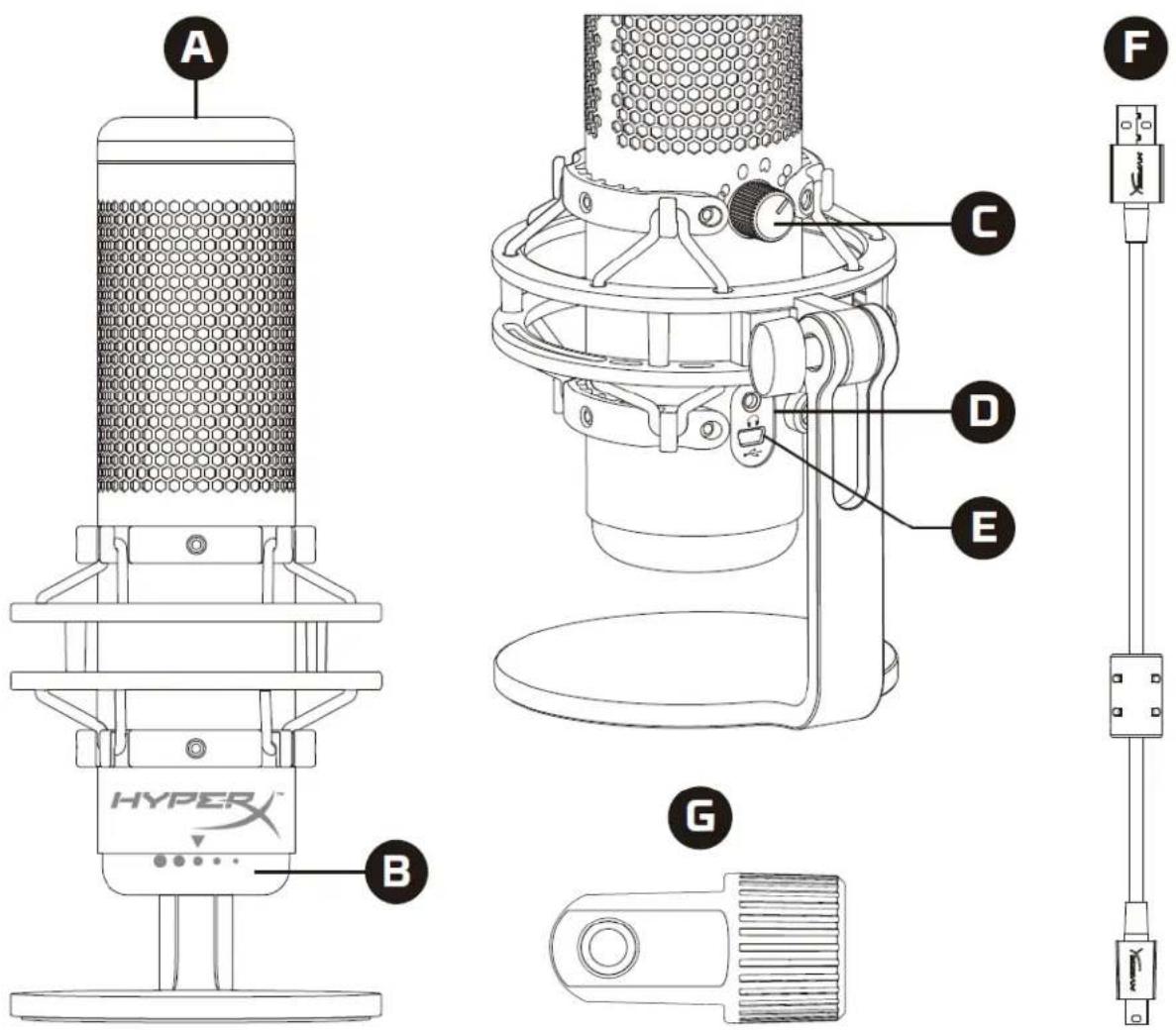

Übersicht

A. Tippen-zum-Stummschalten-Sensor
B. Verstärkungsregel-Knopf
C. Richtcharakteristik-Knopf
D. Kopfhöreranschluss
E. USB-Kabelanschluss
F. USB-Kabel
G. Halterungsadapter*

*Unterstützt sowohl 3/8"- als auch 5/8"-Gewindegrößen

Spezifikationen

Mikrofon

Energieverbrauch: 5V 125mA

Frequenzbereich: 20Hz–20kHz

Empfindlichkeit: -36dB (1V/Pa bei 1kHz)

Kabellänge: 3m

Gewicht:

• Mikrofon: 254g
  • Stoßschutzhalterung und -ständer: 364g
  • Insgesamt mit USB-Kabel: 710g

Kopfhörerausgang

Impedanz: 32 Ω

Frequenzbereich: 20Hz – 20kHz

Maximale Leistung: 7mW

THD: ≤ 0,05% (1kHz/0dBFS)

SNR: ≥ 90dB (1kHz, RL=∞)

Mikrofonsteuerung

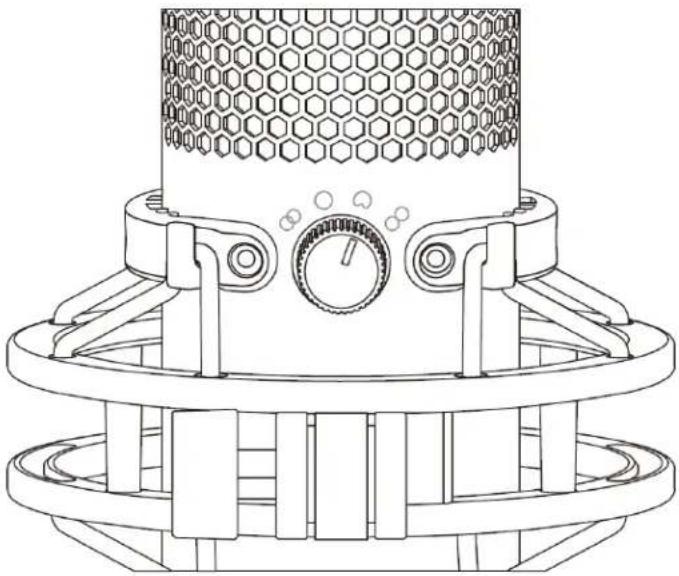

Auswählen einer Richtcharakteristik

Drehen Sie den Richtcharakteristikknopf, um eine der vier Richtcharakteristiken auszuwählen.

Symbol	Sound-Richtung	Richtcharakteristik	Szenarien
		Stereo	Gesang, Instrumente
		Omnidirektional	Podcasts mit mehreren Teilnehmern, Konferenzschaltungen
		Kardioid	Podcasts, Streaming, Voice-Overs, Instrumente
		Bidirektional	Persönliche Interviews

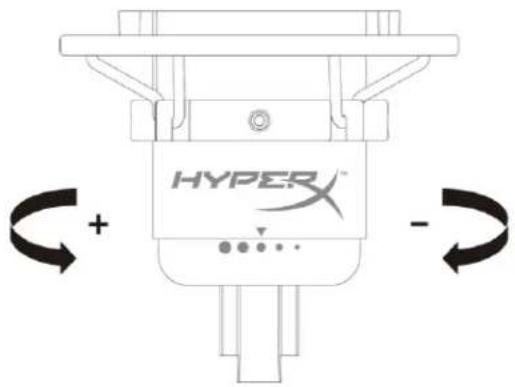

Anpassen der Verstärkungsregelung

Drehe zum Anpassen der Mikrofonverstärkung den Verstärkungsregel-Knopf.

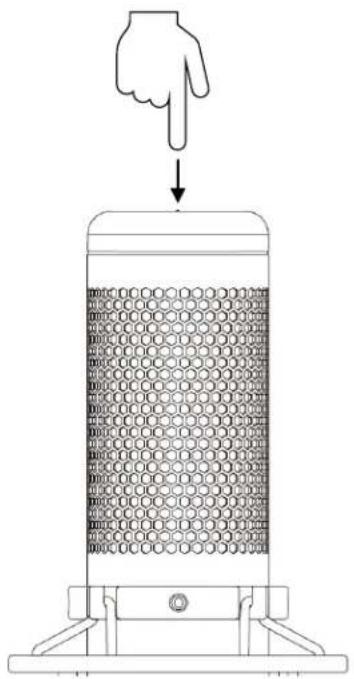

Stummschalten des Mikrofons

Tippe zum Stummschalten des Mikrofons bzw. zum Aufheben der Stummschaltung oben auf das Mikrofon. Die Mikrofon-LED zeigt den aktuellen Stummschalt-Status an.

Mikrofon-LED	Stummschalt-Status
Rot	Stummschaltung ausgeschaltet
Aus	Stummschaltung eingeschaltet

Nutzung mit einem PC oder Mac

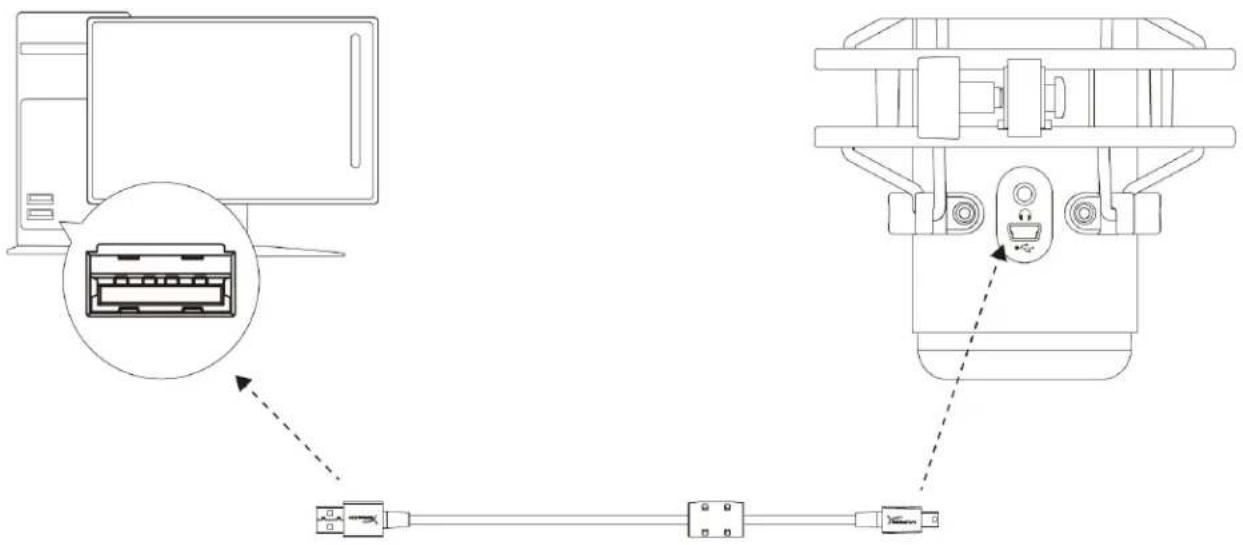

Das Mikrofon wird über das im Lieferumfang enthaltene USB-Kabel an einem USB-Anschluss mit dem PC oder Mac verbunden.

Windows

Gehe für das optimale Konfigurieren des Mikrofons am PC wie folgt vor:

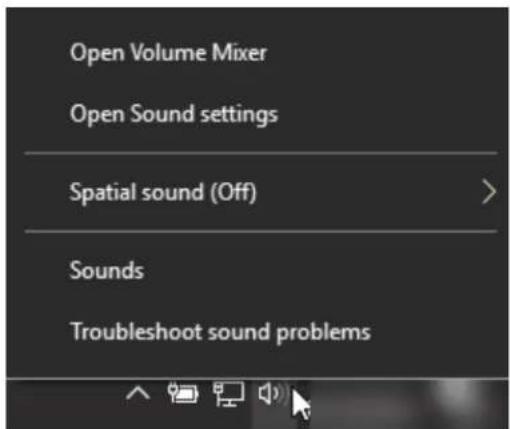

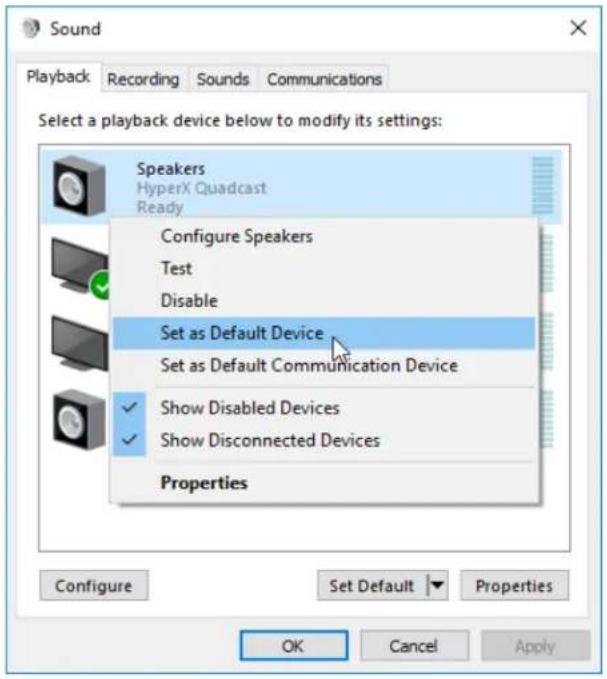

1. Klicke mit der rechten Maustaste in der Taskleiste auf das Lautsprechersymbol und wähle Sounds.

1. Wähle auf der Registerkarte Wiedergabe Speakers HyperX QuadCast und klicke dann auf die Schaltfläche Als Standard.
2. Wähle auf der Registerkarte Aufnahme Speakers HyperX QuadCast und klicke dann auf die Schaltfläche Als Standard.

Gehe für das optimale Konfigurieren des Mikrofons unter macOS wie folgt vor:

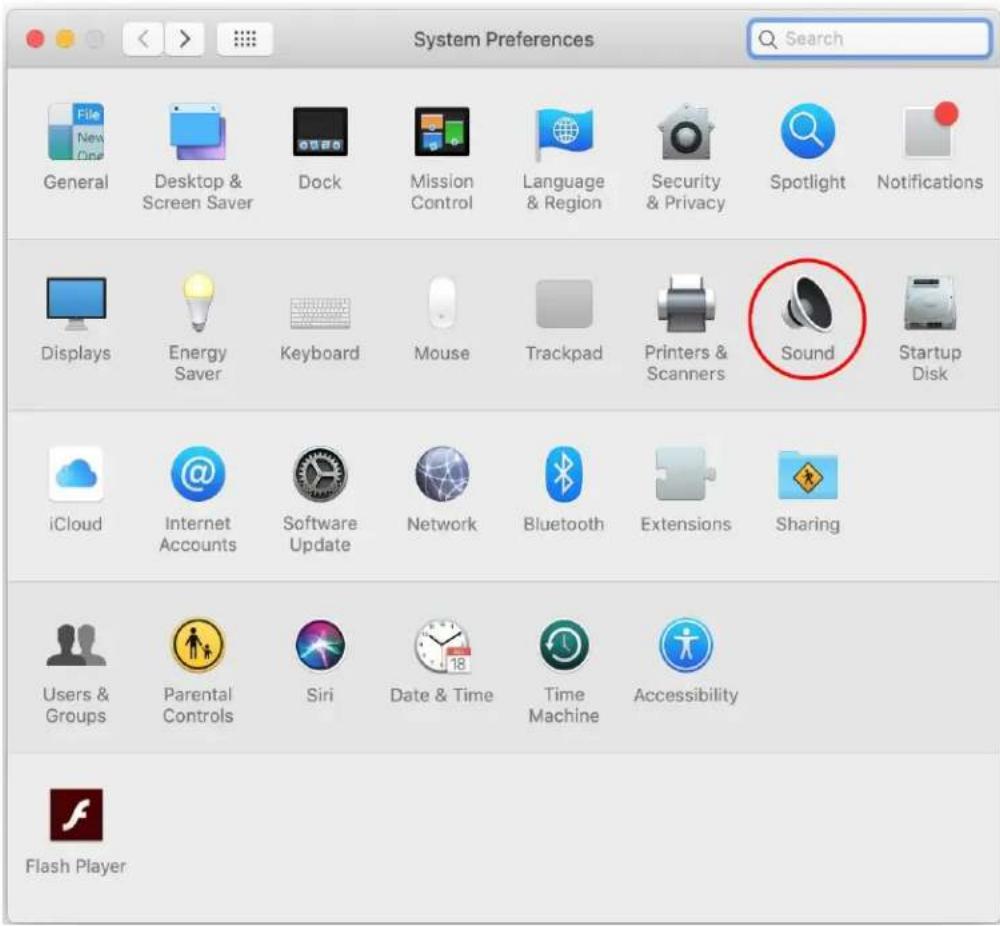

1. Öffne Systemeinstellungen und wähle Ton.

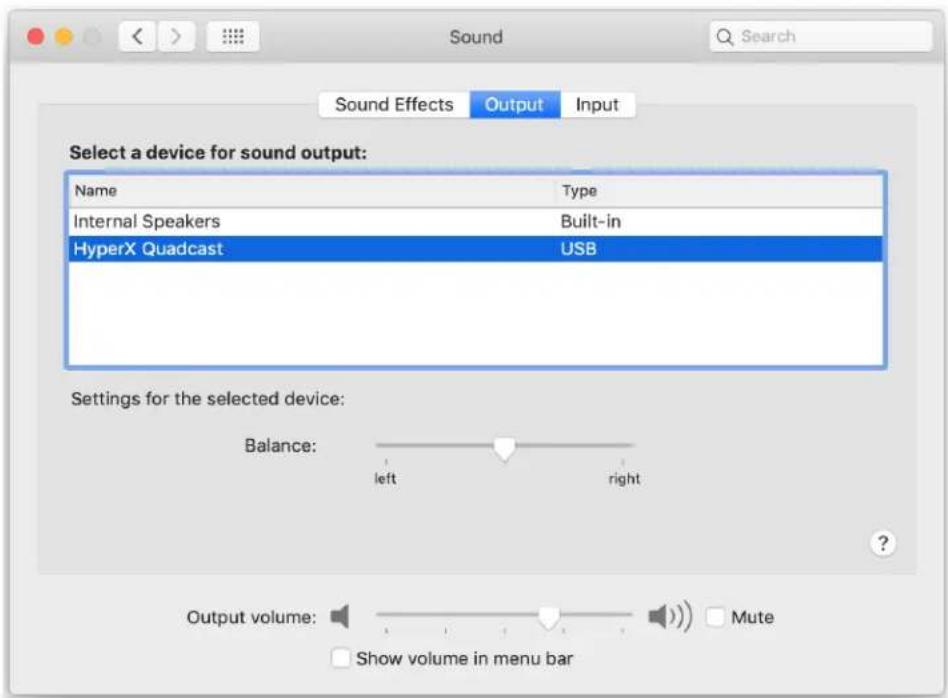

2. Wähle auf der Registerkarte Ausgabe HyperX QuadCast.

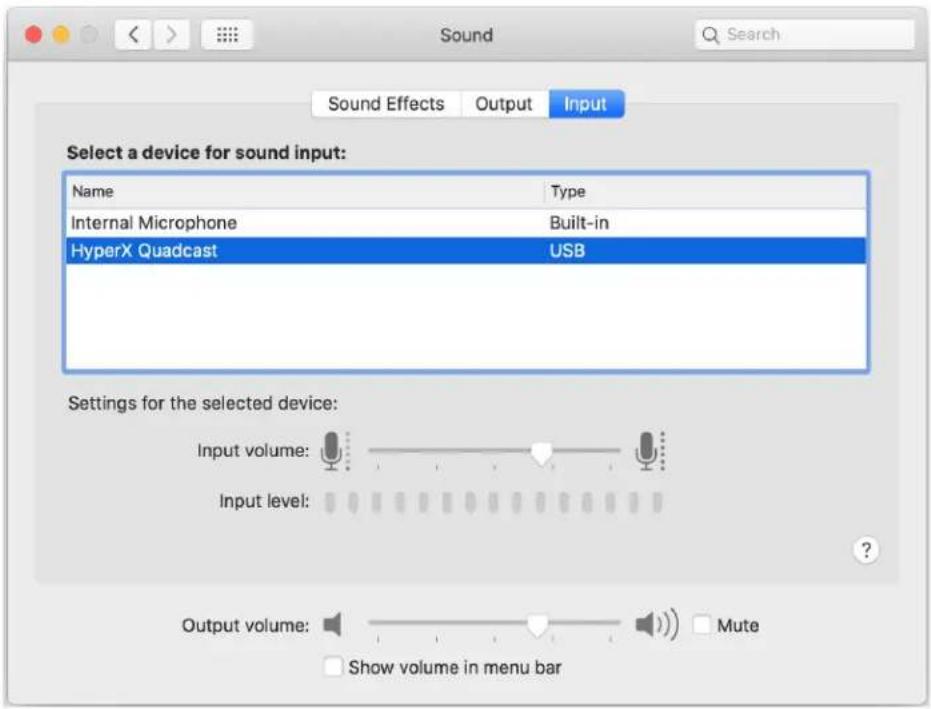

3. Wähle auf der Registerkarte Eingabe HyperX QuadCast.

Das Mikrofon wird über das im Lieferumfang enthaltene USB-Kabel an einem USB-Anschluss mit der PS4 verbunden.

Gehe für das Konfigurieren des Mikrofons mit den optimalen Einstellungen auf der PS4 wie folgt vor:

1. Gehe im PS4-Hauptmenü auf Settings (Einstellungen) > Devices (Geräte) > Audio Devices (Audio-Geräte)
2. Wähle für Input Device (Eingabegerät) USB Headset (HyperX QuadCast)
3. Wähle für Output Device (Ausgabegerät) USB Headset (HyperX QuadCast)
4. Stelle Output to Headphones (Kopfhörerausgabe) auf All Audio (Alles Audio)
5. Stelle die Lautstärkeeinstellung (Kopfhörer) auf die gewünschte Lautstärke

Audio Devices

Input Device

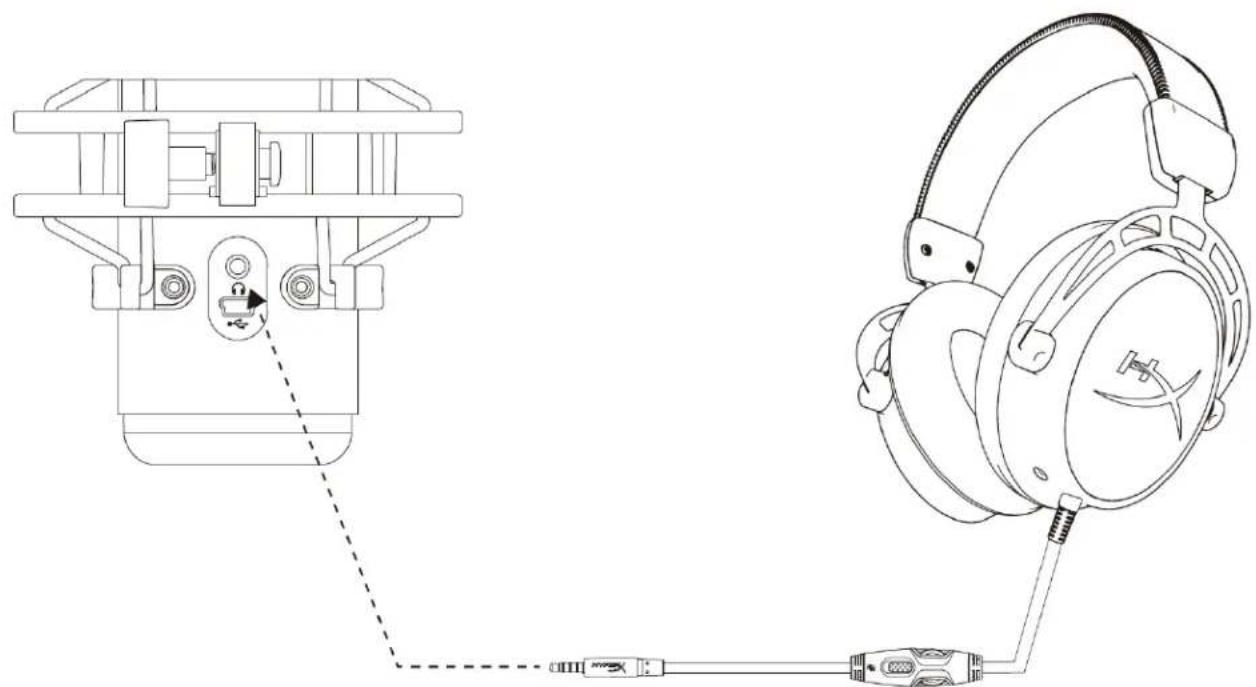

Anschließen der Kopfhörer

Schließe die Kopfhörer an die Kopfhörerbuchse am Mikrofon an, um das Mikrofon zu überwachen und Audio wiederzugeben.

Steuerung der Mikrofonüberwachung

PC

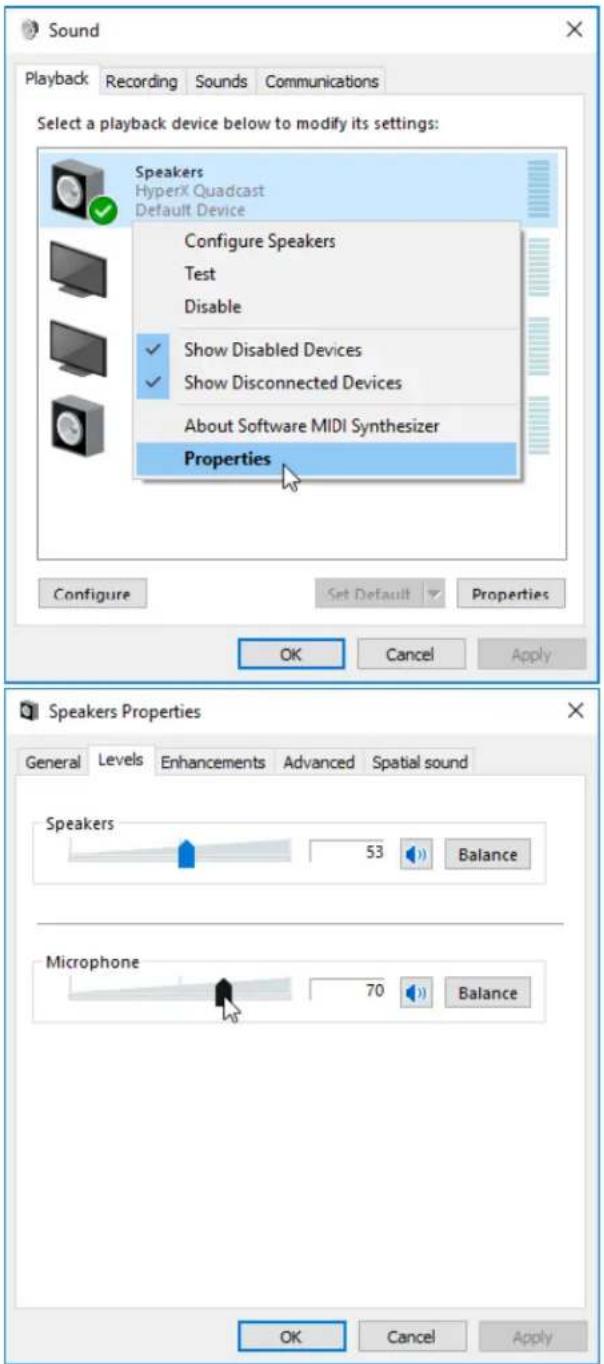

1. Klicke in der Audio-Systemsteuerung auf der Registerkarte Wiedergabe mit der rechten Maustaste auf Speakers HyperX QuadCast und wähle Eigenschaften.

2. Verschiebe auf der Registerkarte Pegel (Levels) den Mikrofon-Lautstärkeregler, um die Mikrofonüberwachung einzustellen.

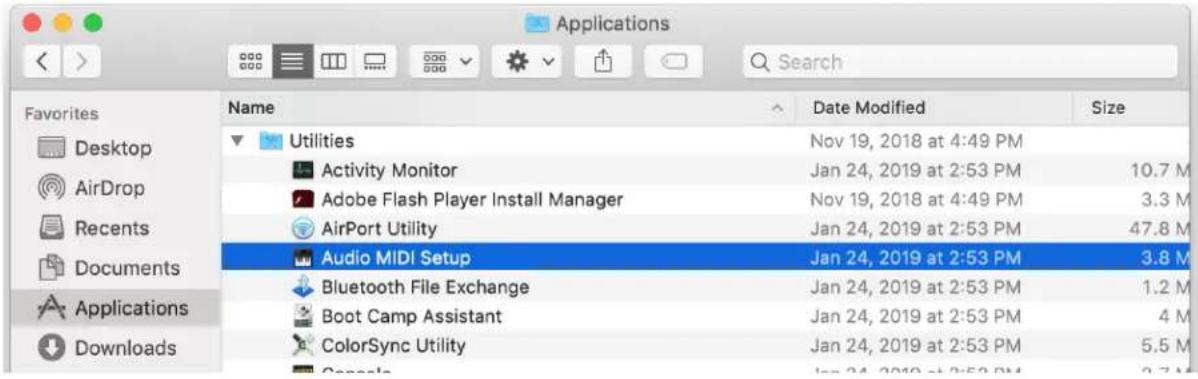

1. Öffne die Finder-App und gehe zu Anwendungen > Dienstprogramme > Audio MIDI Setup

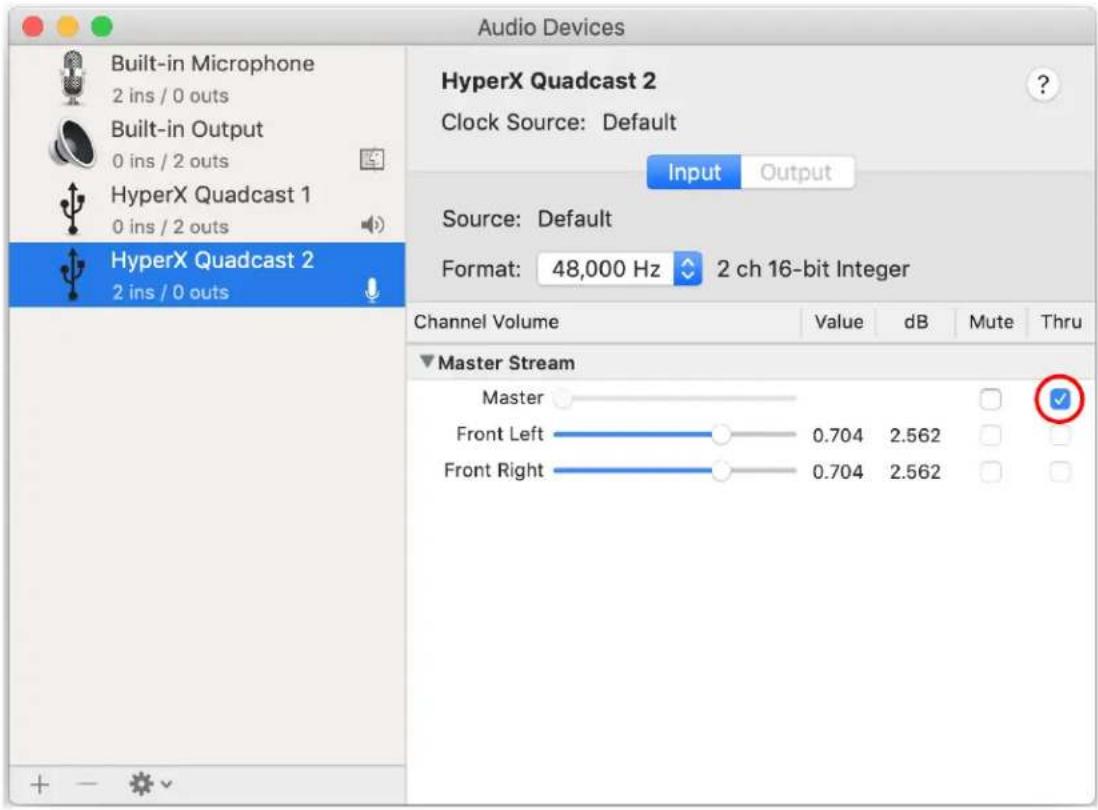

1. Klicke auf HyperX QuadCast 2 und danach auf das Kontrollkästchen unter der Spalte Thru, um die Mikrofonüberwachung ein- bzw. auszuschalten.

Die Mikrofonüberwachung kann nicht direkt über die PS4 gesteuert werden.

Installation des Halterungsadapters

1. Befestige den im Lieferumfang enthaltenen Halterungsadapter am Mikrofongalgenarm. Der Adapter eignet sich für 3/8"- und 5/8"-Gewindegrößen.
2. Entferne die Flügelschraube und -mutter vom Mikrofonhalter.
3. Nimm das Mikrofon aus dem Mikrofonhalter.
4. Setze den Adapter in die Mikrofonmontagebohrungen ein und befestige den Adapter mit der Flügelschraube und -mutter.

Fragen oder Probleme bei der Einrichtung?

Wende dich an das HyperX Support-Team unter: hyperxgaming.com/support/
