用户手册 Z97 Extreme9 ASROCK

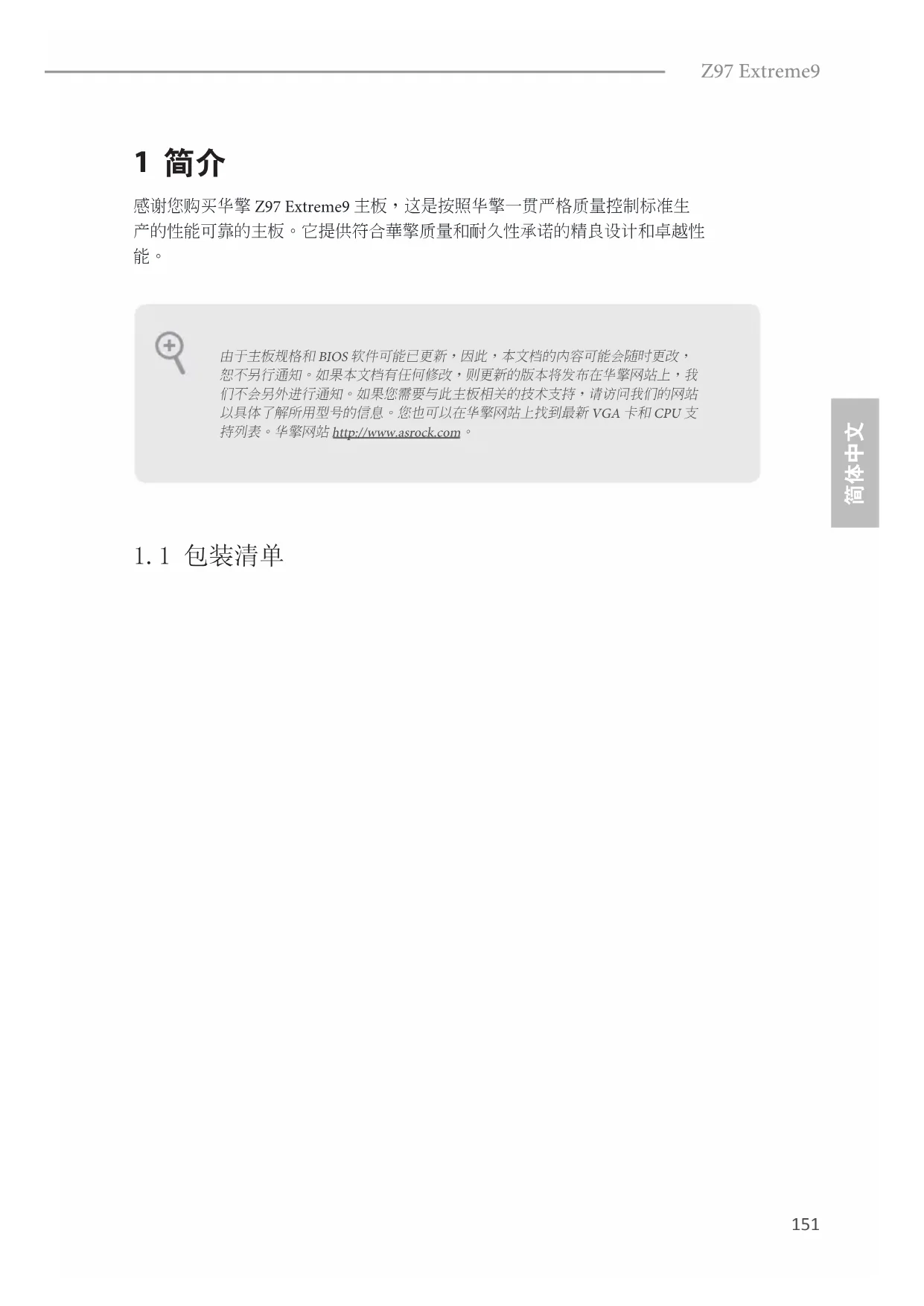

1 简介 感谢您购买华擎 Z97 Extreme9 主板，这是按照华擎一贯严格质量控制标准生 产的性能可靠的主板。它提供符合華擎质量和耐久性承诺的精良设计和卓越性

• ASRock Z97 Extreme9 主板（ATX 规格尺寸）

• ASRock Z97 Extreme9 快速安装指南

• 华擎 Z97 Extreme9 支持光盘

• 1 x ASRock 3-Way SLI Bridge 卡

• 4 x 串行 ATA (SATA) 数据线（选购）

• 1 x 螺丝（供 mini-PCIe 插槽使用） 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。152

• 三层滤波电容 (MFC) ( 过滤 3 种不同电容器的不同噪音： DIP 固态电容、POSCAP 和 MLCC ) CPU

• 支持第 5 代、新款第 4 代和第 4 代 Intel® Core

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 Intel® K 系列不锁频 CPU

• 支持 DDR3 3200+(OC)/2933+(OC)/2800(OC)/2400(OC)/

2133(OC)/1866(OC)/1600/1333/1066 非 ECC，非缓冲内存

• 支持系统内存容量： 32GB ( 参见“注 1”)

• 支持 AMD Quad CrossFireX

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频， 采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、 Intel® InTru

• 双图形输出 : 通过独立显示控制器支持 HDMI 和 DisplayPort 1.2 端口

• 支持 HDMI，最大分辨率可达 4K x 2K (4096x2304) @ 24Hz

• 支持 DisplayPort 1.2，最高分辨率可达 4K x 2K (4096x2304) @ 24Hz 或 4K x 2K (3840x2160) @ 60Hz

• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc)、xvYCC 和 HBR（高位速率

• 通过 HDMI 和 DisplayPort 1.2 端口支持 HDCP

• 通过 HDMI 和 DisplayPort 1.2 端口支持全高清 1080p Blu- ray (BD) 播放

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150

• 支持高保真 2 代 - Nichicon 专业音效电容 - 115dB SNR DAC，带微分放大器 - TI® NE5532 优质耳放（支持最高 600 Ohm 耳机） - Direct Drive（直接驱动）技术 - EMI 屏蔽罩 - PCB 隔离罩

• 支持 Intel® Remote Wake （远程唤醒）技术 (Intel® I218V)

• 支持 Wake-On-LAN（网上唤醒）

• 支持防雷击 / 防 ESD 静电（华擎全防护）

• 支持 Dual LAN with Teaming（双网卡网络整合）

• 2 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

• 6 x SATA3 6.0 Gb/s 接口 (Intel® Z97)，支持 RAID（RAID 0、 RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technol- ogy 13 和 Intel Smart Response 技术）、NCQ、AHCI、热

• 4 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061)，支持

NCQ、AHCI、热插拔和华擎硬盘管家（SATA3_A4 接口

• 2 x SATA Express 接口（SATAE_2 与 SATA3_1 和 SATA3_2 端

口共用；SATAE_1 与 SATA3_4、SATA3_5 和 M.2 端口共用）

• 1 x eSATA 接口 (ASMedia ASM1061)，支持 NCQ、AHCI 和热插拔155 Z97 Extreme9

• 1 x 超级 M.2 接口 (M2_1)，支持 M.2 PCI Express 模块（最 高 Gen3 x4，32 Gb/s）

• 1 x M.2_SSD (NGFF) 插座 3 (M2_2)，支持 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express模块（最高 Gen2 x2，10 Gb/s）

• 2 x CPU 风扇接口（1 x 4 针 , 1 x 3 针）

• 3 x 机箱风扇接口（1 x 4 针 , 2 x 3 针）

• 2 x 8 针 12V 电源接口（高密度电源接口）

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持防 ESD 静

• 2 x USB 3.0 接脚（支持 4 个 USB 3.0 端口，即 ASMedia ASM1074 hub，支持防 ESD 静电（华擎全防护））

• 1 x Dr. Debug（调试工具），带 LED

• 1 x BIOS 选择开关 BIOS 功能

• 2 x 64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持（1 x 主 BIOS 和 1 x 备份 BIOS）

• CPU/ 机箱静音风扇（根据 CPU 温度自动调整机箱风扇

• 电压监控： +12V、+5V、+3.3V、CPU 输入电压、CPU

• ErP/EuP 支持（需要支持 ErP/EuP 的电源） 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”， 或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件 和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超 频而造成的损坏概不负责。

• 有关详细产品信息，请访问我们的网站： http://www.asrock.com 由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作 系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用华擎 极速内存来利用 Windows® 不能使用的内存。157 Z97 Extreme9

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 （CLRCMOS1） （见第 1 页，第 32 个） CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即

清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系

统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户 默认配置文件只在卸下 CMOS 电池后才会被清除。 清除 CMOS默认 清除 CMOS 开关具有与清除 CMOS 跳线相同的功能。158

（9 针 PANEL1） （见第 1 页，第 27 个）

GND PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动， 按重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统

处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，

此 LED 熄灭。 HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。 前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开 关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此 接脚时，确保连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装 到这些接脚和接口上将会对主板造成永久性损坏。159 Z97 Extreme9

电源 LED 接脚 （3 针 PLED1） （见第 1 页，第 28 个） 请将机箱电源 LED 连接

串行 ATA3 接口 (SATA3_0: 见第 1 页， 第 16 个） (SATA3_1: 见第 1 页， 第 18 个） (SATA3_2: 见第 1 页，第 20 个） (SATA3_3: 见第 1 页，第 17 个） (SATA3_4: 见第 1 页，第 19 个） (SATA3_5: 见第 1 页，第 21 个） (SATA3_A1: 见第 1 页，第 13 个） (SATA3_A2: 见第 1 页，第 12 个） (SATA3_A3: 见第 1 页，第 15 个） (SATA3_A4: 见第 1 页，第 14 个） 这十个 SATA3 接口支持 最高 6.0 Gb/s 数据传输

SATA 数据线。如果后面 I/O 上的 eSATA 端口已 连接，则内部 SATA3_A4 将不工作。SATA3_1、 SATA3_2 与 SATA Express 接口 (SATAE_2) 共用。 SATA3_4、SATA3_5 与 SATA Express 接口 (SATAE_1) 共用。

Intel® Z97 SATA 端口 (SATA3_0)。 串行 ATA Express 接口 (SATAE_1: 见第 1 页，第 23 个） (SATAE_2: 见第 1 页，第 22 个） 请将 SATA 或 PCIe 存储

部的 SATA Express 接口 （SATAE_1、SATA3_4 和 SATA3_5 组合）与 M.2 插座 (M2_2) 共用。

USB 2.0 接脚 （9 针 USB4_5） （见第 1 页，第 34 个） （9 针 USB6_7） （见第 1 页，第 33 个）

USB 3.0 接脚 （19 针 USB3_5_6） （见第 1 页，第 10 个） （19 针 USB3_7_8） （见第 1 页，第 11 个）

（9 针 HD_AUDIO1） （见第 1 页，第 38 个）

(4 针 SPEAKER1) （见第 1 页，第 29 个）

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频

E. 要启用前麦克风，请转到 Realtek 控制面板上的“前麦克风”选项卡，调整 “录音音量”。161 Z97 Extreme9

（4 针 CHA_FAN1） （见第 1 页，第 31 个） （3 针 CHA_FAN2） （见第 1 页，第 40 个） （3 针 CHA_FAN3） （见第 1 页，第 1 个） （3 针 PWR_FAN1） （见第 1 页，第 6 个）

CPU 风扇接口 （4 针 CPU_FAN1） （见第 1 页，第 4 个） （3 针 CPU_FAN2） （见第 1 页，第 5 个） 此主板提供 4 针 CPU 风 扇（静音风扇）接口。如 果您打算连接 3 针 CPU

脚 1-3。 ATX 电源接口 （24 针 ATXPWR1） （见第 1 页，第 9 个） 此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。 ATX 12V 电源接口 （8 针 ATX12V1） （见第 1 页，第 2 个） （8 针 ATX12V2） （见第 1 页，第 3 个） 此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。 GN D +12 VCH A_FAN_ SPEEDFA N_SPEE D_CONT RO L GND

（见第 1 页，第 36 个） 在安装三个以上的图像卡时， 请将 4 针 molex 电源线连接到

（见第 1 页，第 24 个） 请将硬盘管家线连接到此接 口，以管理硬盘的电源状态。

（5- 针 TB1） （见第 1 页，第 35 个） 请利用 GPIO 线将 hunderbolt

（9 针 COM1） （见第 1 页，第 37 个） 此 COM1 接脚支持串行

TPM 接脚 （17 针 TPMS1） （见第 1 页，第 39 个） 此接口支持 Trusted Platform Module（信任平台模块， TPM）系统，可以安全地存储 密钥、数字证书、密码和数据。 TPM 系统也可以帮助增强网络 安全，保护数字身份和确保平

此主板配有 4 个智能开关：电源开关、重启开关、清除 CMOS 开关和 BIOS 选 择开关，允许用户快速开启 / 关闭系统、重启系统、清除 CMOS 值或从不同BIOS 进行引导。 （PWRBTN）（见第 1 页，第 25 个）电源开关允许用户快速打开 / 关闭系统。 （RSTBTN）（见第 1 页，第 26 个）重置开关允许用户快速重置系统。清除 CMOS 开关（CLRCBTN）（参见第 4 页，第 16 个）清除 CMOS 开关允许用户快速清除 CMOS 值。BIOS 选择开关（BIOS_SEL1） （见第 1 页，第 30 个）BIOS 选择开关，允许系统从 BIOS A 或 BIOS B 中引导。 Power Reset 只有在关闭计算机并拔下电源插头后，才能使用此功能。 A B

此主板集成有两个 BIOS 芯片，一个是主 BIOS (BIOS_A)，一个是备用 BIOS

(BIOS_B)，可以增强系统的安全性和稳定性。通常，系统使用主 BIOS。但是，

如果主 BIOS 损坏，只需将 BIOS 选择开关调到“B”，之后备份 BIOS 将执行下

一次系统引导。之后，使用 UEFI Setup Utility 中的“双核 UEFI”将 BIOS 文件 的有效副本复制到主 BIOS 以确保系统正常操作。由于安全原因，用户不能手 动更新备份 BIOS。用户可以参考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED) 来 识别当前哪一个 BIOS 启动。164

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。165 Z97 Extreme9

1 簡介 感謝您購買華擎 Z97 Extreme9 主機板，本主機板經華擎嚴格品管製作，是一套 讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對

• 華擎 Z97 Extreme9 主機板（ATX 尺寸）

• 華擎 Z97 Extreme9 快速安裝指南

• 華擎 Z97 Extreme9 支援光碟

• 1 x 螺絲（適用於 mini-PCIe 插槽） 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。166

• 三段式濾波電容 (MFC)（可過濾 3 種不同電容的雜訊： DIP solid cap、POSCAP 及 MLCC） CPU

2133(OC)/1866(OC)/1600/1333/1066 非 ECC、無緩衝記憶

• 1 x PCI Express 2.0 x16 插槽 (PCIE3:x2 模式）

• VGA PCIe 插槽採用 15μ 特厚鍍金插槽 (PCIE1 與 PCIE4)167 Z97 Extreme9

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru

• 雙圖形輸出： 透過獨立顯示控制器支援 HDMI 及 DisplayPort 1.2 連接埠

• 支援最高可達 4K x 2K (4096x2304) @ 24Hz 解析度的 HDMI

• 支援 DisplayPort 1.2，最高解析度可達 4K x 2K (4096x2304) @ 24Hz 或 4K x 2K (3840x2160) @ 60Hz

• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位

• 支援含 HDMI 及 DisplayPort 1.2 連接埠的 HDCP

• 支援透過 HDMI 及 DisplayPort 1.2 連接埠播放 Full HD 1080p Blu-ray (BD)

• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼

- Nichicon Fine Gold 系列音效專用電容 - 115dB SNR DAC 與差分放大器 - TI® NE5532 高級耳機放大器（支援最高可達 600 Ohms

• 支援 Intel® 遠端喚醒技術 ( 以 Intel® I218V)

• 支援防雷擊 / 防 ESD 靜電 ( 華擎全防護 )

• 支援雙 LAN 及 Teaming 功能

• 4 x USB 2.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）

• 4 x USB 3.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）

• 2 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置

• Intel® Z97 提供的 6 x SATA3 6.0 Gb/s 接頭可支援 RAID （RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技 術 13 及 Intel 智慧反應技術）、NCQ、AHCI、熱插拔及

• ASMedia ASM1061 的 4 組 SATA3 6.0 Gb/s 可支援 NCQ、 AHCI、熱插拔功能及 ASRock HDD Saver 技術等（SATA3_ A4 接頭與 eSATA 連接埠共用）

• 2 x SATA Express 接頭 (SATAE_2 與 SATA3_1 共用，而

SATA3_2、SATAE_1 與 SATA3_4、SATA3_5 及 M.2 插座

• ASMedia ASM1061 的 1 組 eSATA 接頭，可支援 NCQ、 AHCI 及熱插拔169 Z97 Extreme9

• 1 x 超級 M.2 (M2_1)，支援 M.2 PCI Express 模組（最高可 達 Gen3 x4 (32 Gb/s)）

• 1 x M.2_SSD (NGFF) 插座 3 (M2_2)，支援 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen2 x2 (10 Gb/s)）

• 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援防 ESD 靜電（華擎全防護））

• 2 x USB 3.0 排針（支援 4 個 USB 3.0 連接埠）（ASMedia ASM1074 集線器）支援防 ESD 靜電（華擎全防護））

• 1 x BIOS 選擇開關 BIOS 功能

• CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速

• 電壓監控： +12V、+5V、+3.3V、CPU 輸入電壓、CPU

• Microso® Windows® 10 64 位元／ 8.1 32 位元／ 8.1 64 位元 ／ 8 32 位元／ 8 64 位元／ 7 32 位元／ 7 64 位元

• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器） 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、 採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定 性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成 本。我們對於因超頻所造成的可能損害概不負責。

• 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實 際記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您 可使用華擎 XFast RAM 運用 Windows® 無法使用的記憶體。171 Z97 Extreme9

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 （CLRCMOS1） （請參閱第 1 頁，編號 32） 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預 設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後， 請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在

更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必

須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取 出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。 清除 CMOS預設 清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。172

（9-pin PANEL1） （請參閱第 1 頁， 編號 27）

GND PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方

RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下 重設開關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系 統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。 HDLED ( 硬碟活動 LED)： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電 源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排 針時，請確定佈線及針腳指派皆正確相符。 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽 套在排針及接頭上，將造成主機板永久性的受損。173 Z97 Extreme9

電源 LED 排針 (3-pin PLED1) ( 請參閱第 1 頁，編號 28 ) 請將機殼電源 LED

Serial ATA3 接頭 (SATA3_0： 請參閱第 1 頁，編號 16 ) (SATA3_1: 請參閱第 1 頁，編號 18 ) (SATA3_2： 請參閱第 1 頁，編號 20 ) (SATA3_3： 請參閱第 1 頁，編號 17 ) (SATA3_4： 請參閱第 1 頁，編號 19 ) (SATA3_5： 請參閱第 1 頁，編號 21 ) （SATA3_A1： 請參閱第 1 頁，編號 13 ) （SATA3_A2： 請參閱第 1 頁，編號 12 ) (SATA3_A3: 請參閱第 1 頁，編號 15 ) (SATA3_A4: 請參閱第 1 頁，編號 14 ) 這十組 SATA3 接頭

置的 SATA 資料纜 線，最高可達 6.0 Gb/s 資料傳輸率。 若連接背後 I/O 上的 eSATA 連接埠，內 部 SATA3_A4 將不 會作用。SATA3_1、 SATA3_2 與 SATA Express 連接埠共 用（SATAE_2）。 SATA3_4、 SATA3_5 與 SATA Express 連接埠共用 （SATAE_1）。

機時間，請將 Intel® Z97 SATA 連接埠 (SATA3_0) 作為開機

Serial ATA Express 接頭 (SATAE_1: 請參閱第 1 頁，編號 23 ) (SATAE_2: 請參閱第 1 頁，編號 22 ) 請將 SATA 或 PCIe

頭。SATA Express 連接埠（SATAE_1、 SATA3_4 及 SATA3_5 的組合） 與 M.2 插座 (M2_2)

USB 2.0 排針 （9-pin USB4_5） （請參閱第 1 頁，編號 34） （9-pin USB6_7） （請參閱第 1 頁，編號 33）

USB 3.0 排針 （19-pin USB3_5_6） （請參閱第 1 頁，編號 10） （19-pin USB3_7_8） （請參閱第 1 頁，編號 11） 除了 I/O 面板上的 四個 USB 3.0 連接埠

（9-pin HD_AUDIO1） （請參閱第 1 頁，編號 38）

（4-pin SPEAKER1） （請參閱第 1 頁， 編號 29）

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必 須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整 「錄音音量」。175 Z97 Extreme9

（4-pin CHA_FAN1） （請參閱第 1 頁，編號 31） （3-pin CHA_FAN2） （請參閱第 1 頁，編號 40） （3-pin CHA_FAN3） （請參閱第 1 頁，編號 1） （3-pin PWR_FAN1） （請參閱第 1 頁，編號 6）

CPU 風扇接頭 （4-pin CPU_FAN1） （請參閱第 1 頁，編號 4） （3-pin CPU_FAN2） （請參閱第 1 頁，編號 5） 本主機板配備 4-Pin CPU 風扇 ( 靜音風

畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。 ATX 電源接頭 （24-pin ATXPWR1） （請參閱第 1 頁，編號 9）

24-pin ATX 電源接 頭。若要使用 20-pin ATX 電源供應器， 請插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 （8-pin ATX12V1） （請參閱第 1 頁，編號 2） （8-pin ATX12V2） （請參閱第 1 頁，編號 3）

PCIe 電源接頭 （4-pin PCIE_PWR1） （請參閱第 1 頁，編號 36）

（4-pin SATA_PWR_1） （請參閱第 1 頁，編號 24） 請將硬碟守護神纜線接至 此接頭，以管理 HDD 的電

hunderbolt AIC 連接埠 （5-pin TB1） （請參閱第 1 頁，編號 35） 請透過 GPIO 纜線將 hunderbolt

（9-pin COM1） （請參閱第 1 頁，編號 37） 此 COM1 排針支援

TPM 標頭 （17-pin TPMS1） （請參閱第 1 頁，編號 39） 此接頭支援信賴平台模組 (TPM) 系統，可確保儲存 金鑰、數位憑證、密碼及 資料的安全。TPM 系統也 能強化網路安全、保護數 位身分並確定平台完整性。 +12V DETECT GND

主機板設有四個智慧型開關：電源開關、重設開關、清除 CMOS 開關及一個 BIOS 選擇開關，可讓使用者迅速開啟／關閉系統、重設系統、清除 CMOS 值或從不同的 BIOS 開機。

（PWRBTN）（請參閱第 1 頁，編號 25）電源開關可讓使用者迅速開啟／關閉系

（RSTBTN）（請參閱第 1 頁，編號 26）重設開關可讓使用者迅速重設系統。清除 CMOS 開關（CLRCBTN）（請參閱第 4 頁，編號 16）清除 CMOS 開關可讓使用者迅速清除 CMOS 值。BIOS 選擇開關（BIOS_SEL1）（請參閱第 1 頁，編號 30）BIOS 選擇開關 可讓系統以 BIOS A 或 BIOS B 開機。 Power Reset 此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。 A B

本主機板設有兩個板載 BIOS 晶片，分別是主 BIOS (BIOS_A) 與備用 BIOS

(BIOS_B)，可增進系統安全及穩定性。一般而言，系統會以主 BIOS 運作。然而，

若主 BIOS 損毀或損壞，僅需將 BIOS 選擇開關扳至「B」，備用 BIOS 便會接管

下一次的系統開機作業。之後再使用 UEFI 設定公用程式內的「Secure Backup

UEFI」，將 BIOS 檔案內的工作複本複製到主 BIOS 內，以確保系統正常運作。

為了安全的緣故，使用者無法手動更新備份 BIOS。使用者可參考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED)，辨識目前正啟動哪一個 BIOS。178 Bahasa Indonesia Spesikasi Platform
