Caractéristiques	Détails
Modèle	ASROCK Z97 Extreme9
Socket	LGA 1150
Chipset	Intel Z97
Format	ATX
RAM Max	32 Go
Slots RAM	4 x DIMM DDR3
Ports USB	6 x USB 3.0, 4 x USB 2.0
Slots PCIe	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Stockage	6 x SATA3, 2 x SATA Express
Audio	Realtek ALC1150 7.1 CH HD Audio
Réseau	Gigabit LAN
Utilisation	Idéale pour les gamers et les utilisateurs de PC hautes performances
Maintenance	Vérifier régulièrement les mises à jour du BIOS et des pilotes
Sécurité	Supporte les fonctionnalités de sécurité Intel
Informations générales	Compatibilité avec les processeurs Intel de 4ème et 5ème génération

FOIRE AUX QUESTIONS - Z97 Extreme9 ASROCK

Comment installer la carte mère ASROCK Z97 Extreme9 ?

Pour installer la carte mère ASROCK Z97 Extreme9, commencez par éteindre votre ordinateur et débrancher tous les câbles. Retirez le boîtier de l'ordinateur, puis placez la carte mère sur les entretoises. Vissez la carte mère en place, connectez le processeur, la mémoire RAM et les câbles d'alimentation, puis remettez le boîtier en place.

Quels types de mémoire RAM sont compatibles avec la ASROCK Z97 Extreme9 ?

La carte mère ASROCK Z97 Extreme9 est compatible avec la mémoire DDR3, supportant des vitesses allant jusqu'à 3200 MHz en mode overclocking. Elle prend en charge jusqu'à 32 Go de RAM répartis sur 4 slots.

Comment mettre à jour le BIOS de la carte mère ASROCK Z97 Extreme9 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au BIOS en appuyant sur 'F2' ou 'DEL'. Utilisez l'outil de mise à jour du BIOS pour sélectionner le fichier sur la clé USB et suivez les instructions à l'écran.

Que faire si la carte mère ne démarre pas ?

Si la carte mère ne démarre pas, vérifiez que tous les câbles sont correctement connectés, que le processeur et la RAM sont bien installés. Assurez-vous également que l'alimentation fonctionne correctement. Si le problème persiste, essayez de retirer tous les périphériques non essentiels et de démarrer avec les composants de base.

Comment configurer le RAID sur la ASROCK Z97 Extreme9 ?

Pour configurer le RAID, entrez dans le BIOS, allez dans l'onglet 'Storage Configuration' et activez la fonction RAID. Ensuite, redémarrez votre ordinateur et appuyez sur 'Ctrl + I' lors du démarrage pour accéder à l'utilitaire RAID. Suivez les instructions pour créer votre volume RAID.

La carte mère supporte-t-elle le Wi-Fi intégré ?

Non, la ASROCK Z97 Extreme9 ne dispose pas de Wi-Fi intégré. Vous devrez utiliser une carte réseau Wi-Fi PCIe ou un adaptateur USB pour vous connecter à un réseau sans fil.

Quels ports USB sont disponibles sur la carte mère ASROCK Z97 Extreme9 ?

La carte mère ASROCK Z97 Extreme9 offre plusieurs ports USB, y compris 6 ports USB 3.0 et 4 ports USB 2.0. Les ports USB 3.0 sont situés à l'arrière et sur le panneau frontal de la carte mère.

Comment vérifier si ma carte mère fonctionne correctement ?

Pour vérifier le bon fonctionnement de la carte mère, assurez-vous que tous les voyants s'allument lors de la mise sous tension. Vous pouvez également exécuter un test de diagnostic avec un logiciel de benchmarking ou vérifier les erreurs dans le BIOS.

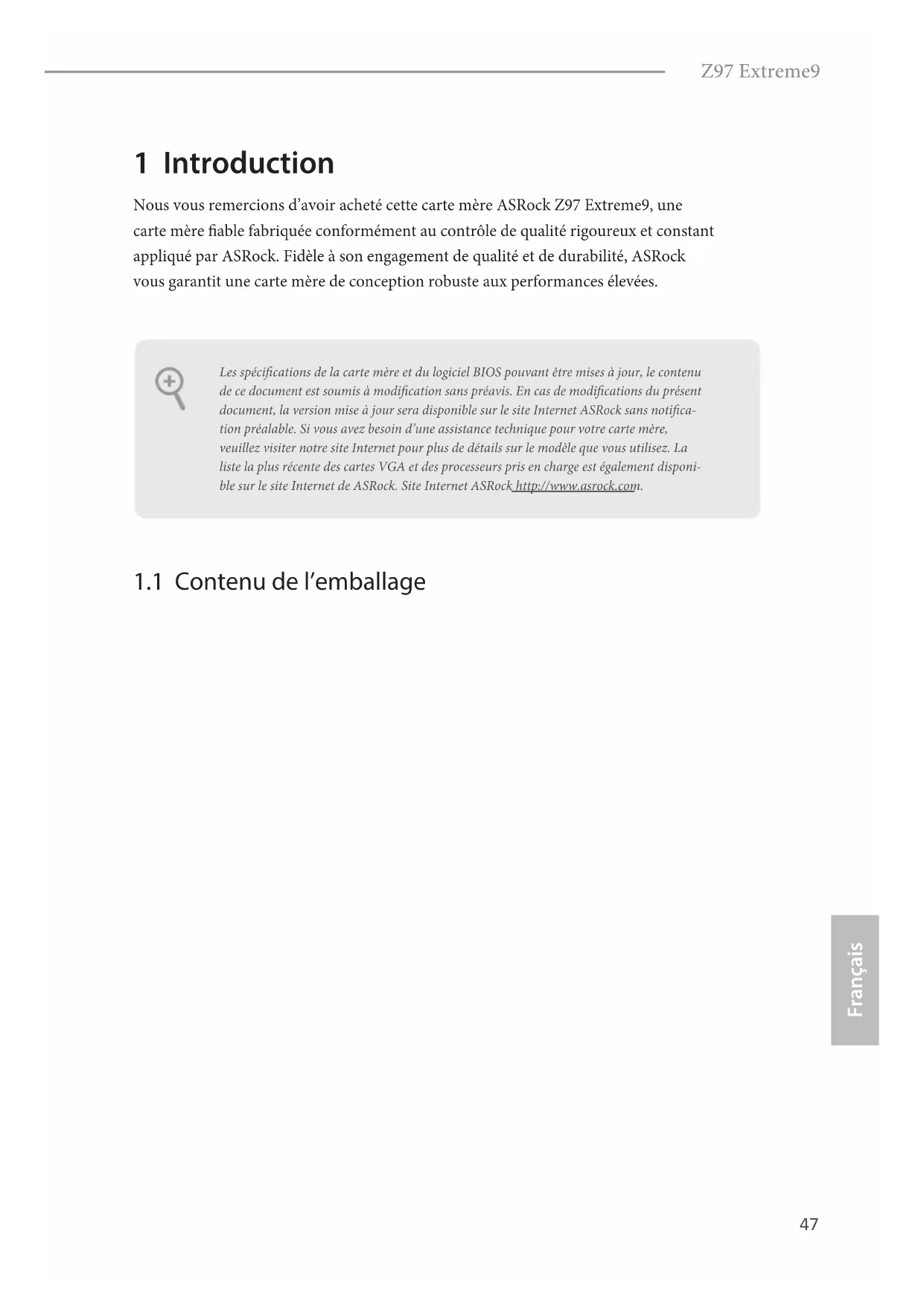

MODE D'EMPLOI Z97 Extreme9 ASROCK

• Carte mère ASRock Z97 Extreme9 (facteur de forme ATX)

• 1 x carte ASRock SLI Bridge 3 voies

• 4 x câbles de données Serial ATA (SATA) (Optionnel)

• 1 x câble de sauvegarde HDD

• 2 x vis pour sockets M.2

• 1 x vis pour fente mini-PCIe Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notica-tion préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponi-ble sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.48 Français

• Facteur de forme ATX

• PCB en tissu de verre haute densité

• Multiple Filter Cap (MFC) (ltre diérents bruits à l’aide de 3 condensateurs : condensateur solide DIP, POSCAP et MLCC) Processeur

• Prend en charge les processeurs Intel® Core

i7/i5/i3/ Pentium®/Celeron® 4e, nouvelle 4e et 5e génération (socket 1150)

• Conception Digi Power

• Alimentation à 12 phases

• Prend en charge la technologie Intel® Turbo Boost 2.0

• Prend en charge les processeurs débloqués de la série K Intel®

• Prend en charge les mémoires sans tampon non ECC

• Capacité max. de la mémoire système : 32Go (voir AVERTISSEMENT1)

• Prend en charge Intel® Extreme Memory Prole (XMP)1.3/1.2

• Contacts dorés 15 sur fentes DIMM Fente d’expansion

• Contact doré 15 dans fente VGA PCIe (PCIE1 et PCIE4)49 Z97 Extreme9 Français Graphiques

• La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

• Double sortie graphique: Prend en charge les ports HDMI et DisplayPort 1.2 via contrôleurs d’achage indépendants

• Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2304) @ 24Hz

• Prend en charge DisplayPort 1.2 avec une résolution maximale de 4K x 2K (4096x2304) @ 24Hz ou 4K x 2K (3840x2160) @ 60Hz

• Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1150)

• Compatible audio Blu-ray Premium

• Protection contre les surtensions (Protection complète contre les pics ASRock)

- Couvercles audio série en or n Nichicon - 115dB SNR DAC avec amplicateur diérentiel - Amplicateur de casque TI® NE5532 Premium (prend en charge les casques jusqu’à 600 Ohms) - Technologie Direct Drive - Capot à blindage EMI - Blindage isolant PCB

• Prend en charge DTS Connect50 Français Réseau

• Protectioncontrelesorages/déchargesélectrostatiques (ProtectioncomplètecontrelespicsASRock)

• PrendenchargePXE Connectique du panneau arrière

• 4xportsUSB2.0(Protectioncontrelesdécharges électrostatiques(Protectioncomplètecontrelespics ASRock))

• 4xportsUSB3.0(Protectioncontrelesdécharges électrostatiques(Protectioncomplètecontrelespics ASRock))

• ConnecteursjackaudioHD:Haut-parleurarrière/central /basses/entréeligne/haut-parleuravant/microphone Stockage

• 6xconnecteursSATA36,0Gb/sparIntel®Z97,compatibles RAID(RAID0,RAID1,RAID5,RAID10,technologies IntelRapidStorage13etIntelSmartResponse),NCQ, AHCI,«HotPlug»etsauvegardeHDDASRock

• 4xconnecteursSATA36,0Gb/sparASMediaASM1061, compatiblesaveclesfonctionsNCQ,AHCI,«HotPlug»et desauvegardeHDDASRock(leconnecteurSATA3_A4est partagéavecleporteSATA)

• 2xconnecteursSATAExpress(SATAE_2estpartagé avecSATA3_1etSATA3_2;SATAE_1estpartagéavec SATA3_4,SATA3_5etlesocket(M2_2)M.2) *Priseenchargedévoiléeprochainement

• 1xconnecteureSATAparASMediaASM1061,compatible aveclesfonctionsNCQ,AHCIet«HotPlug»51 Z97 Extreme9 Français

• 1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)

• 1 x M.2_SSD (NGFF) socket 3 (M2_2), prend en charge les modules M.2 SATA3 6,0 Gb/s et M.2 PCI Express jusqu'à Gen2 x2 (10 Gb/s) Connectique

• 1 x embase pour port COM

• 2 x connecteurs pour ventilateur de processeur (1 x 4 bro- ches, 1 x 3 broches)

• 3 x connecteurs pour ventilateur de châssis (1 x 4 broches, 2 x 3 broches)

• 1 x connecteur pour ventilateur d’alimentation (3 broches)

• 1 x connecteur d’alimentation ATX 24 broches

• 2 x connecteur d’alimentation 12V 8 broches (connecteurs d’alimentation haute densité)

• 1 x connecteur de sauvegarde HDD

• 1 x connecteur d’alimentation PCIe

• 1 x connecteur audio panneau frontal

• 1 x connecteur underbolt AIC

• 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

• 2 x embases USB 3.0 (4 ports USB 3.0 pris en charge) (commutateur ASMedia ASM1074) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

• 1 x Dr Debug avec témoin LED

• 1 x bouton de mise en marche avec témoin LED

• 1 x bouton de réinitialisation avec témoin LED

• 1 x bouton de sélection du BIOS Caractéris- tiques du BIOS

• 2 x BIOS UEFI AMI 64Mo légaux avec prise en charge interface graphique multilingue (1 x BIOS principal et 1 x BIOS de sauvegarde)

• Prend en charge la technologie de sauvegarde sécurisée UEFI

• Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V52 Français Surveillance du matériel

Système d’exploitation

Il est important de signaler que l’overcloking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pour- rons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com En raison de limitations dues au système d’exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d’exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows® ne peut se servir.53 Z97 Extreme9 Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court- circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches. Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 32) CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. Fonction Clear CMOS Par défaut Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.54 Français

1.4 Embases et connecteurs de la carte mère

Embase du panneau sys- tème (PANNEAU1 à 9 broches) (voir p.1, No. 27) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (bouton d’alimentation): pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche. RESET (bouton de réinitiélisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lor- sque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.55 Z97 Extreme9 Français Embase LED d’alimentation (PLED1 à 3 broches) (voir p.1, No. 28) Veuillez brancher le LED d’alimentation du châssis sur cette embase pour in- diquer l’état d’alimentation du système. Connecteurs Serial ATA3 (SATA3_0: voir p.1, No. 16) (SATA3_1: voir p.1, No. 18) (SATA3_2: voir p.1, No. 20) (SATA3_3: voir p.1, No. 17) (SATA3_4: voir p.1, No. 19) (SATA3_5: voir p.1, No. 21) (SATA3_A1: voir p.1, No. 13) (SATA3_A2: voir p.1, No. 12) (SATA3_A3: voir p.1, No. 15) (SATA3_A4: voir p.1, No. 14) Ces dix connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Gb/s. Si le port eSATA sur le panneau E/ S arrière a été connecté, le SATA3_A4 interne ne fonctionnera pas. SATA3_1, SATA3_2 sont partagés avec le connecteur SATA Express (SATAE_2). SATA3_4, SATA3_5 sont partagés avec le connecteur SATA Express (SATAE_1). Pour minimiser le temps au démarrage, utilisez les ports Intel® Z97 SATA (SATA3_0) pour vos appareils démarrables. Connecteurs série ATA Express (SATAE_1: voir p.1, No. 23) (SATAE_2: voir p.1, No. 22) Veuillez connecter des périphériques de stockage SATA ou PCIe à ce connecteur. Le connecteur SATA Express inférieur (la combinaison de SATAE_1, SATA3_4 et SATA3_5) est partagé avec M.2 socket (M2_2).

Embases USB 2.0 (USB4_5 à 9 broches) (voir p.1, No. 34) (USB6_7 à 9 broches) (voir p.1, No. 33) Cette carte mère comprend deux embases. Chaque embase USB 2.0 peut prendre en charge deux ports. Embases USB 3.0 (USB3_5_6 à 19 broches) (voir p.1, No. 10) (USB3_7_8 à 19 broches) (voir p.1, No. 11) En plus des quatre ports USB 3.0 sur le panneau E/S, cette carte mère est dotée de deux embases. Chaque embase USB 3.0 peut prendre en charge deux ports. Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 38) Cette embase sert au branchement des appareils audio au panneau audio frontal. Embase du haut-parleur du châssis (SPEAKER1 à 4 broches) (voir p.1, No. 29) Veuillez brancher le haut- parleur du châssis sur cette embase.

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la

che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement».57 Z97 Extreme9 Français Connecteurs du châssis et de l’alimentation du ventilateur (CHA_FAN1 à 4 broches) (voir p.1, No. 31) (CHA_FAN2 à 3 broches) (voir p.1, No. 40) (CHA_FAN3 à 3 broches) (voir p.1, No. 1) (PWR_FAN1 à 3 broches) (voir p.1, No. 6) Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le l noir à la broche de mise à terre. Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 4) (CPU_FAN2 à 3 broches) (voir p.1, No. 5) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de con- necter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 9) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 13. Connecteurs d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 2) (ATX12V2 à 8 broches) (voir p.1, No. 3) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5. GN D +12V CH A _FAN_SPEEDFA N _SPEED_CONTRO L GND

FAN_VOLTAGEFAN_SPEED

Français Connecteur d’alimentation PCIe (PCIE_PWR1 à 4 broches) (voir p.1, No. 36) Veuillez connecter un câble d’alimentation molex à 4broches à ce connecteur lorsque plus de trois cartes graphiques sont installées. Connecteur sauvegarde HDD (SATA_PWR_1 à 4 broches) (voir p.1, No. 24) Veuillez connecter le câble de sauvegarde HDD à ce connecteur pour gérer l'état d'alimentation du HDD. Connecteur underbolt AIC (TB1 à 5 broches) (voir p.1, No. 35) Veuillez connecter une carte d’extension underbolt

(AIC) à ce connecteur via le câble GPIO. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 37) Cette embase COM1 prend en charge un module de port série. Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 39) Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve- garder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme. +12V DETECT GND

La carte mère est équipée de quatre boutons intelligents: bouton de mise en marche, bouton de réinitialisation, bouton d’efacement CMOS et bouton de sélecteur de BIOS qui permettent aux utilisateurs d’allumer/éteindre le système, de réinitialiser le système, d’efacer les valeurs CMOS en toute simplicité ou de démarrer depuis un BIOS diférent.Bouton de mise en marche(PWRBTN)(voir p.1, No. 25)Le bouton de mise en marche permet aux utilisateurs d’allumer le système rapidement.Bouton de réinitialisation(RSTBTN)(voir p.1, No. 26)Le bouton de réinitialisation permet aux utilisateurs de réinitialiser le système rapidement.Bouton d’efacement CMOS (CLRCBTN)(voir p.4, No. 16)Le bouton d’efacement CMOS permet aux utilisateurs d’efacer les valeurs CMOS rapidement.Interrupteur de sélection du BIOS(BIOS_SEL1)(voir p.1, No. 30)Le sélecteur du BIOS permet au système de démarrer depuis le BIOS A ou le BIOS B. Power Reset Cette fonction est uniquement disponible lorsque l’ordinateur est éteint et son cordon d’alimentation débranché. A B Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A), et un BIOS de sauvegarde (BIOS_B) – ce qui permet d’optimiser la protection et la stabilité du système. En règle générale, le système utilise le BIOS principal. Toutefois, si le BIOS principal venait à être corrompu ou endommagé, placez simplement le sélecteur en position «B» et le BIOS de secours prendra automatiquement le relais au redémarrage du système. Après cela, utilisez «Secure Backup UEFI» depuis l’utilitaire de conguration UEFI pour copier les chiers BIOS vers le BIOS principal et rétablir le fonctionnement normal du système. Par souci de sécurité du système, l’utilisateur ne peut pas mettre à jour le BIOS de secours manuellement. Pour identier le BIOS actif, l’utilisateur peut consulter les témoins LED du BIOS (LED_BIOS_A ou LED_BIOS_B).60 Italiano 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock Z97 Extreme9, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.
