BEDIENUNGSANLEITUNG Z97 Extreme9 ASROCK

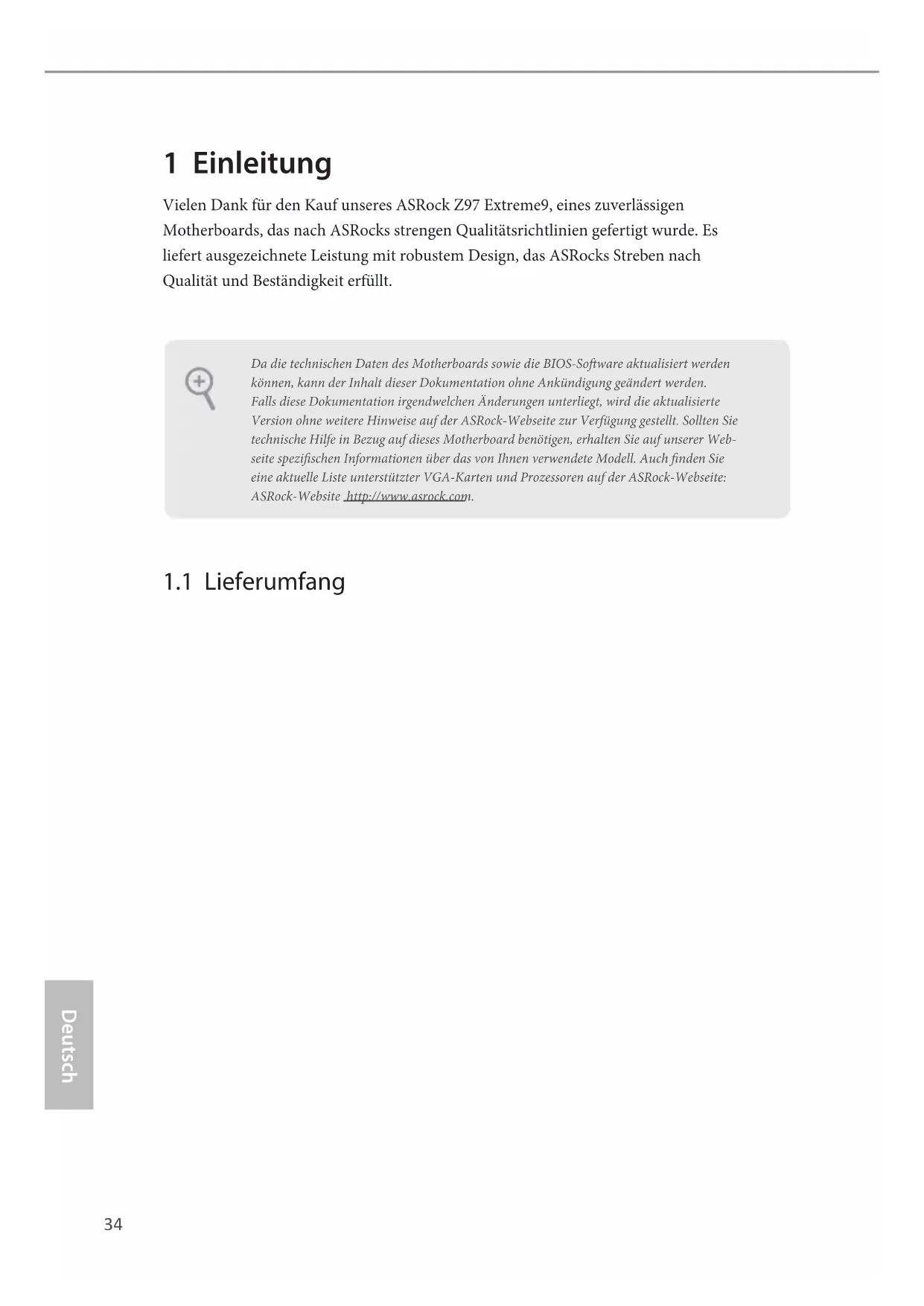

• ASRock Z97 Extreme9-Schnellinstallationsanleitung

• ASRock Z97 Extreme9-Unterstützungs-CD

• 1 x E/A-Blendenabschirmung

• 2 x Schrauben für M.2-Sockel

• 1 x Schraube für Mini-PCIe-Steckplatz Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Web-seite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.35 Z97 Extreme9 Deutsch

1.2 Technische Daten

• Leiterplatte mit hochdichtem Glasgewebe

• Multiple Filter Cap (MFC) (Filterung verschiedener Störsignale durch drei verschiedene Kondensatoren: DIP- Feststoondensator, POSCAP und MLCC) Prozessor

• Unterstützt Intel® Core

i7/i5/i3/Pentium®/Celeron®- Prozessoren (Sockel 1150) der 5., 4. und neuen 4. Generation

• 12-Leistungsphasendesign

• Unterstützt Intel® Turbo Boost 2.0-Technologie

• Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie

• Unterstützt ASRock BCLK-Übertaktung (voller Bereich) Chipsatz

• Dualkanal-DDR3-Speichertechnologie

• 4 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 3200+(OC)/2933+(OC)/2800(OC)/ 2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32 GB (siehe ACHTUNG1)

• Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

• 15--Goldkontakt in DIMM-Steckplätze Erweiter- ungssteck- platz

• 4 PCI Express 3.0 x16-Steckplätze (PCIE 1/PCIE 2/PCIE 4/ PCIE 5:einzeln bei x16 (PCIE 1); dual bei x16 (PCIE 1) / x16 (PCIE 4); dreifach bei x8 (PCIE 1) / x8 (PCIE 2) / x16 (PCIE 4); vierfach bei x8 (PCIE 1) / x8 (PCIE 2) / x8 (PCIE 4) / x8 (PCIE 5))

• 1 x PCI-Express 2.0-x16-Steckplatz (PCIE3:x2-Modus)

• 1 x Mini-PCI-Express-Steckplatz

• PLX PEX 8747 eingebettet

• Unterstützt AMD Quad CrossFireX

• Unterstützt NVIDIA® Quad SLI

• VGA-PCIe-Steckplatz (PCIE 1 und PCIE 4) mit 15 µ-Goldauage36 Deutsch Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Duale Grakausgabe: Unterstützt HDMI- und DisplayPort 1.2-Ports mit unabhängigen Grakcontrollern

• Unterstützt HDMI mit Maximalauösung bis 4K × 2K (4096 × 2304) bei 24 Hz

• Unterstützt DisplayPort 1.2 mit Maximalauösung bis 4K × 2K (4096 × 2304) bei 24 Hz oder 4K x 2K (3840 × 2160) bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI- Port (konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP mit HDMI- und DisplayPort 1.2-Ports

• Unterstützt Full HD 1080p-Blu-ray-Wiedergabe (BD) über HDMI- und DisplayPort 1.2-Ports Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

• Unterstützt Purity Sound

- Nichicon-Audiokappen der Fine Gold-Serie - 115-dB-SRV-DAC mit Dierentialverstärker - TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm) - Direct Drive Technology - Abdeckung mit EMV-Abschirmung - PCB-isolierte Abschirmung

• Unterstützt DTS Connect37 Z97 Extreme9 Deutsch LAN

• 1 x Ultra-M.2-Sockel (M2_1), unterstützt M.2-PCI-Express- Modul bis Gen3 x 4 (32 Gb/s)

• 1 x M.2_SSD- (NGFF) Sockel 3 (M2_2), unterstützt M.2- SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen2 x 2 (10 Gb/s) Anschluss

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED-Stileiste

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 2 achtpolige 12 V- Stromanschlüsse (Hi-Density-Stroman- schluss)

• 1 x HDD-Saver-Anschluss

• 1 x PCIe-Netzanschluss

• 1 x Audioanschluss an Frontblende

• 1 x underbolt-Erweiterungskartenanschluss

• 2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 2 x USB 3.0-Stileisten (unterstützen 4 USB 3.0-Ports) (ASMedia-Hub ASM1074) (unterstützt ESD-Schutz (ASRock-Rundumschutz vor Spannungsspitzen))

• 1 x Dr. Debug mit LED

• 1 x Ein-/Austaste mit LED

• 1 x Reset-Taste mit LED

• 1 x BIOS-Auswahlschalter BIOS-Funk- tion

• 2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehr- sprachiger grascher Benutzerschnittstellen (1 x Haupt-BIOS und 1 x Ausfall-BIOS)

• Unterstützt UEFI-Technologie (zuverlässige Sicherung)

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannung- sanpassung39 Z97 Extreme9 Deutsch Hard- wareüber- wachung CPU-/Gehäusetemperaturerkennung CPU/Gehäuse/Netzteil-Lüertachometer

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.40 Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 32) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Standard Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.41 Z97 Extreme9 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 27) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Compu- ter über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhe- zustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität- LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.42 Deutsch Betrieb-LED-Stileiste (3-polig, PLED1) (siehe S. 1, Nr. 28) Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des System- betriebsstatus mit dieser Stileiste. Serial-ATA3-Anschlüsse (SATA3_0: siehe S. 1, Nr. 16) (SATA3_1: siehe S. 1, Nr. 18) (SATA3_2: siehe S. 1, Nr. 20) (SATA3_3: siehe S. 1, Nr. 17) (SATA3_4: siehe S. 1, Nr. 19) (SATA3_5: siehe S. 1, Nr. 21) (SATA3_A1: siehe S. 1, Nr. 13) (SATA3_A2: siehe S. 1, Nr. 12) (SATA3_A3: siehe S. 1, Nr. 15) (SATA3_A4: siehe S. 1, Nr. 14) Diese zehn SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertr agungsgeschwindigkei t bis 6,0 Gb/s. Falls der eSATA-Port am hinteren E/A angeschlossen wurde, funktioniert der interne SATA3_A4-Anschluss nicht. SATA3_1 und SATA3_2 werden mit dem SATA Express- Anschluss (SATAE_2) geteilt. SATA3_4 und SATA3_5 werden mit dem SATA Express-Anschluss (SATAE_1) geteilt. Nutzen Sie zum Minimieren der Startzeit Intel® Z97-SATA-Ports (SATA3_0) für Ihre bootfähigen Geräte. Serial ATA Express- Anschlüsse (SATAE_1: siehe S. 1, Nr. 23) (SATAE_2: siehe S. 1, Nr. 22) Bitte verbinden Sie entweder SATA- oder PCIe-Speichergeräte mit diesem Anschluss. Der untere SATA Express- Anschluss (Kombination aus SATAE_1, SATA3_4 und SATA3_5) wird mit dem M.2-Sockel (M2_2) geteilt.

USB 2.0-Stileisten (9-polig, USB4_5) (siehe S. 1, Nr. 34) (9-polig, USB6_7) (siehe S. 1, Nr. 33) Das Motherboard verfügt über zwei Stileisten. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.0-Stileisten (19-polig, USB3_5_6) (siehe S. 1, Nr. 10) (USB3_7_8, 19-polig) (siehe S. 1, Nr. 11) Neben vier USB 3.0-Ports an der E/A-Blende benden sich zwei Stileisten an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 38) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselautsprecher- stileiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 29) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „Vorderes Mikrofon“-Register in der Realtek-Systemsteuerung auf und passen „Aufnahmelautstärke“ an.44 Deutsch Gehäuse- und Netzteil- lüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 31) (3-polig, CHA_FAN2) (siehe S. 1, Nr. 40) (3-polig, CHA_FAN3) (siehe S. 1, Nr. 1) (3-polig, PWR_FAN1) (siehe S. 1, Nr. 6) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 4) (3-polig, CPU_FAN2) (siehe S. 1, Nr. 5) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 9) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX 12 V-Stromanschlüsse (8-polig, ATX12V1) (siehe S. 1, Nr. 2) (8-polig, ATX12V2) (siehe S. 1, Nr. 3) Dieses Motherboard bietet einen 8-poligen ATX-12- V-Netzanschluss. Bitte schließen Sie es zur Nut- zung eines 4-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 5 an. GN D +12V CH A_FAN_SPEEDFA N_SPE ED_CONTROL GND

FAN_VOLTAGEFAN_SPEED

Z97 Extreme9 Deutsch PCIe-Netzanschluss (4-polig, PCIE_PWR1) (siehe S. 1, Nr. 36) Bitte verbinden Sie ein 4-poliges Molex-Netzkabel mit diesem Anschluss, wenn mehr als drei Grakkarten installiert sind. HDD-Saver-Anschluss (4-polig, SATA_PWR_1) (siehe S. 1, Nr. 24) Bitte verbinden Sie zum Verwalten des Energiestatus der Festplatte das HDD-Saver-Kabel mit diesem Anschluss. underbolt- Erweiterungskarte- nanschluss (5-polig, TB1) (siehe S. 1, Nr. 35) Bitte schließen Sie per GPIO- Kabel eine underbolt

Erweiterungskarte (AIC) an diesen Anschluss an. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 37) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 39) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicher- heit, schützt digitale Identitäten und gewährleistet die Plattform- integrität. +12V DETECT GND

Das Motherboard hat vier intelligente Schalter: Ein-/Ausschalter, Reset-Schalter, CMOS-löschen-Schalter und ein BIOS-Auswahlschalter, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen, die CMOS-Werte löschen oder von einem anderen BIOS starten können.Ein-/Ausschalter(PWRBTN)(siehe S. 1, Nr. 25)Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.Reset-Schalter(RSTBTN)(siehe S. 1, Nr. 26)Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.CMOS-löschen-Schalter(CLRCBTN)(siehe Seite 4, Nr. 16)Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte schnell löschen.BIOS-Auswahlschalter(BIOS_SEL1)(siehe S. 1, Nr. 30)Der BIOS-Auswahlschalter er- er-möglicht dem System, von BIOS A oder BIOS B zu starten. Power Reset Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Strom-versorgung unterbrechen. A B Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läu das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt, stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Einrichtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED) bestimmen.47 Z97 Extreme9 Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock Z97 Extreme9, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
