Tecnoplus 25 - 泵 ESPA - 免费用户手册

产品类型	带电子调节器的卧式多级泵
品牌	ESPA
型号	Tecnoplus 25
电源	单相，电压和频率按铭牌指示
最大压力	4.5 bar
可调设定压力	1.5至4.5 bar（建议最大3.5 bar）
最小工作流量	2升/分钟
止回阀	内置
电机热保护	内置
LED指示灯	LINE（电源），RUN（运行），FAULT（故障）
压力调节	通过+和-按钮（泵运行时）
干运行保护	是，带自动重启尝试
液体温度	4°C至40°C
环境温度	0°C至40°C
存储温度	-10°C至50°C
灌水	通过注水塞手动灌水
维护	无需定期维护；结冰期间排空
安装	固定在坚实底座上，吸水管直径≥接口直径，最高高于水面5米
合规性	CE指令：机械、电磁兼容、低电压、WEEE等
外部液位传感器	可选（型号IN15 ESPA）
可维修性	仅由授权技术人员维修
备件	可从ESPA技术服务中心获取

常见问题 - Tecnoplus 25 ESPA

如何调节Tecnoplus 25泵的设定压力？

要调节压力，泵必须处于运行状态（RUN常亮）。按住+或-按钮增加或减少压力。启动压力自动设定为低于设定值0.5 bar。

控制面板上的LED指示灯代表什么？

LINE指示灯表示电源存在。RUN在泵运行时常亮，流量低时闪烁。FAULT在故障（干运行、过电流等）时闪烁或常亮。请参阅手册中的LED表了解每种状态。

泵自行停止且FAULT指示灯闪烁，怎么办？

这表明干运行故障。泵会进行4次自动重启尝试。如果全部失败，泵保持故障状态。要手动复位，请同时按下+和-按钮。检查水位和灌水情况。

如何灌水启动Tecnoplus 25泵？

首次启动前，通过注水塞向泵体注入清水。如果安装了底阀，也要注满吸水管。切勿让泵干运行。

安装推荐的最大压力是多少？

设定压力应至少比安装中最高的水龙头高1 bar（10米）。对于Tecnoplus 25，建议最大压力为3.5 bar，极限为4.5 bar。

我可以在出水口安装止回阀吗？

不，禁止在出水管路上安装止回阀。泵已内置止回阀。如果需要，可在吸水管安装底阀。

推荐使用什么直径的管子？

吸水管直径应等于或大于泵的吸水口直径，特别是长度超过7米时。出水管使用与出水口相同或更大的直径，以减少压力损失。

结冰或长期不使用时怎么办？

结冰期间，排空管道和泵，防止结冰。如果泵长时间不使用，请拆下并存放在干燥通风处。

泵不启动，可能的原因是什么？

检查电源（电压和保险丝），泵是否卡住（手动转动轴），底阀是否堵塞，以及泵是否正确灌水。请参阅手册中的故障排除表。

在哪里可以找到备件和技术服务？

备件和技术服务可从ESPA授权中心获得。请访问网站www.espa.com查找最近的经销商。所有维修必须由合格技术人员进行。

用户手册 Tecnoplus 25 ESPA

特此聲明，根據所承載之責任，本說明書中的產品符合以下公共指令和技術標準：

- 指令 2006/42 / CE（機器安全） 標準 EN 809 和 EN 60204-1

- 指令 2014/30 /歐盟（電池相容性）： 標準 EN 61000-6-1 和 EN 61000-6-3

- 指令 2014/35 /歐盟（低電壓）： 標準 EN 60335-1, EN 60335-2-41

- 指令 2009/125/CE（生态设计）：

- 电动机和变速驱动器的（EU）2019/1781 法规 EN 60034-30 标准.

- 指令 2012/19 /欧盟（关于废弃电气电子设备 (WEEE)）：关于电气和电子设备标记的标准 EN 50419:2006.

- 指令 2011/65 /欧盟（使用危险物质的限制）：标准 EN 50581.

AR: المطابقة إعلان

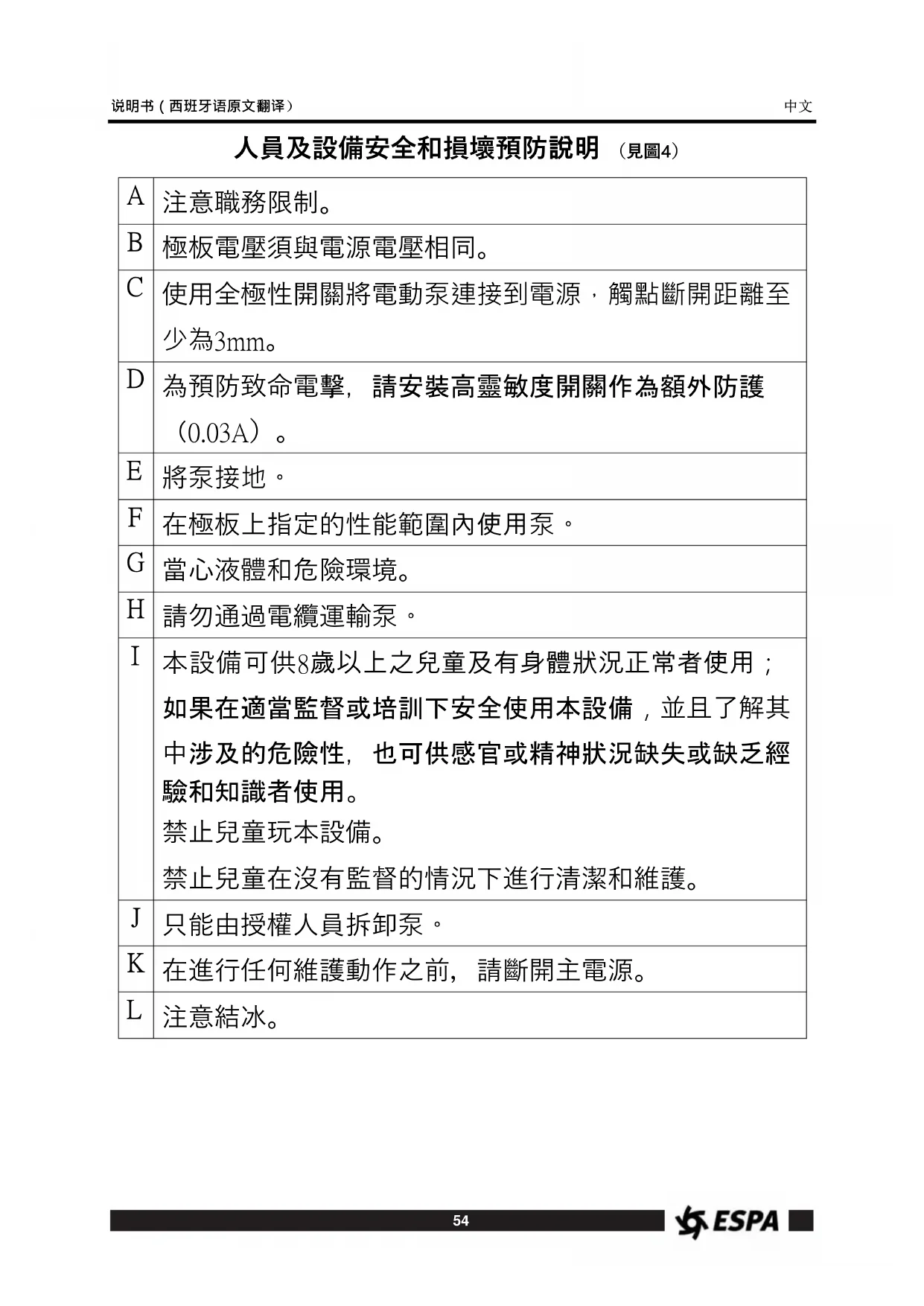

人員及設備安全和損壞預防說明 （見圖4）

A	注意職務限制。
B	極板電壓須與電源電壓相同。
C	使用全極性開關將電動泵連接到電源,觸點斷開距離至少為3mm。
D	為預防致命電擊,請安裝高靈敏度開關作為額外防護(0.03A)。
E	將泵接地。
F	在極板上指定的性能範圍內使用泵。
G	當心液體和危險環境。
H	請勿通過電纜運輸泵。
I	本設備可供8歲以上之兒童及有身體狀況正常者使用;如果在適當監督或培訓下安全使用本設備,並且了解其中涉及的危險性,也可供感官或精神狀況缺失或缺乏經驗和知識者使用。禁止兒童玩本設備。禁止兒童在沒有監督的情況下進行清潔和維護。
J	只能由授權人員拆卸泵。
K	在進行任何維護動作之前,請斷開主電源。
L	注意結冰。

内容

人身及財產安全警告 54

1. 普遍性 ..... 55
2. 處理方式 ..... 55
3. 安装 55

3.1. 固定 55
3.2.吸水管之安装 55
3.3. 脈衝管安裝 ..... 56
3.4.電氣連接....56
3.5.初次啟動前之檢查 56

4.啟動 56

1. 铭牌 57

2. 液位传感器 (Tecnoplus 25)....57

3. 维护 57
4. 产品的处置 ..... 58
5. 技术数据 58
6. 个 LED 指示灯 (Tecnoplus 25)....59
7. 可能出现的故障、原因和补救措施清单……60
8. 插图..... 65

人身及財產安全警告

以下符號△△！連同段落一起，表示不遵守相應的規定可能導致的危險。

危險 觸電風險

危險

如不按說明書操作，則可能會有觸電風險。

如不按說明書操作，則可能會造成人身傷害。

如不按說明書操作，則可能會損壞泵或設備。

1. 普遍性

我們提供的說明旨在告知有關泵的正確安裝方式和最佳性能信息。

在安裝泵之前，請閱讀這些說明。

保存以備將來參考。

臥式多級離心泵由多個渦輪串聯組成，各渦輪在不同的壓力下獲得相同的流量，具體取決於設定的渦輪數量。

用於處理無懸浮固體且溫度不超過 40^ C 的清潔水。

帶有調節器的 TECNOPLUS 泵由止回閥、LED 指示燈和電子控制裝置組成。

被開發用於自動啟動和停止以及改變電機的速度以保持恒定的壓力。電子控制裝置還可以防止無水運轉。

只要保持水龍頭開啟，泵就會保持運轉狀態。

水龍頭關閉時，泵停止運轉。

正確遵守安裝和使用說明以及電氣連接圖，可確保泵正常運轉。

疏忽本說明書之指示可能導致電機過載、技術

特性損失、縮短泵壽命以及各種後果，對此我們不承擔任何責任。

2. 處理方式

泵將以適當的包裝交付，以避免在運輸過程中有所損傷。打開產品包裝之前，請檢查包裝是否損壞或變形。

請謹慎處理並使用適當的工具拿取並搬運產品。

3. 安装

3.1. 固定

必須利用支架上的孔，使用螺絲將泵固定在堅固的底座上，以免產生噪音和振動。

應避免產品遭水浸濕，並將其置于乾燥通風處。

如果想將泵固定，請利用 2 個 ∅8 的螺絲以及支架上現有的孔進行。

3.2. 吸水管之安装

管道的直徑必須相同，如果管道距離泵入口的高度超過7公尺，則必須始終保證至少2%的向上坡度，以避免出現氣泡。

如果泵安裝在吸水口上，應盡可能靠近水位安裝，以減少吸水路程，避免水頭損壞。不建議將泵安裝在距水位幾何高度超過5公尺的位置。建議在吸入口底部安裝止回閥。

吸水管必須浸沒在動態水位至少30厘米以下。

3.3. 脈衝管組裝

禁止在脉衝管中安裝止回閥。

根據圖 5 組裝 Kitpres 和壓力錶。

建議使用與排放口直徑相同或更大的管道，以減少長而曲折的管道運行中的水頭損壞。

管道永遠不會將其重量壓在泵上。

不得使用密封膠實現泵連接的密封。應使用密封膠帶進行密封。

3.4. 電氣連接

泵與電源的連接（插图1）

電氣安裝必須具有觸點開口 ≥slant3mm 的多重分離系統。

系統保護通過差動開關 (I=30mA) 實現。

根據每個國家的現行法規，將泵的電源插座直接連接到經過妥善保護的國內電源插座達到電氣連接。電氣連接應根據 IEC-60364 標準（建築物電氣裝置）或根據目的地國家的現行法規實現。

單相電機帶有內置熱保護。

3.5. 初次啟動之前進行檢查

檢查電源電壓和頻率是否與極板上指示的一致。 確保泵軸旋轉自如。

透過加注口蓋給泵注滿水。如果已經安裝了一個腳踏閥，請將吸水管填滿。

確保沒有任何接頭或管件洩漏。

嚴禁泵無水運轉。

電氣裝置必須具有有效的接地，並且必須符合當前的國家法規。

4. 啟動

4.1. 啟動和運轉

打開裝置中的所有截止閥，包括吸水口和脉衝口。

接通電源。LINE 電壓指示燈將亮起。

泵-電機裝置自動啟動。在泵運行期間，RUN 指示燈將亮起。

在這個操作過程中，保持一個出水口的水龍頭打開，以便排除安裝中的空氣。一旦安裝完畢，關閉水龍頭，設備將在±10秒後停止。只有電壓指示燈(LINE)會亮起。

如果泵沒有正確填料或沒有水供其使用，10秒鐘後，泵將停止，LED（故障）將亮起。同時按下 (+) 和(-)鍵，以完成泵的啟動，從而重啟電路和並進行10秒計時。

當耗水量大於 2 l/min 時，泵將保持運轉，低於此消耗量時，控制器 LED RUN 燈閃爍，表示低於最小流量，約 10 秒後泵停止運轉。

如果電機不工作或不吸水，請嘗試通過我們在下面幾頁中提供的最常見的可能故障及其可能的解決方案清單來找出異常情況。

4.2. 設定壓力的調整

要升高或降低設定壓力，必須保持泵處於運轉狀態且 LED RUN 必須常亮。按住兩個控制按鈕 (+) 或 (-) 之一，設定壓力會發生相應變化。

起始壓力設定為低於設定壓力 0.5 bar。

TECNOPLUS 15 控制面板

Run: 始終保持在發動機處於運轉狀態。如閃爍，表示流量低或最小。

Line: 電網電壓指示燈。

+ - : 設定壓力的調整

注意事项：

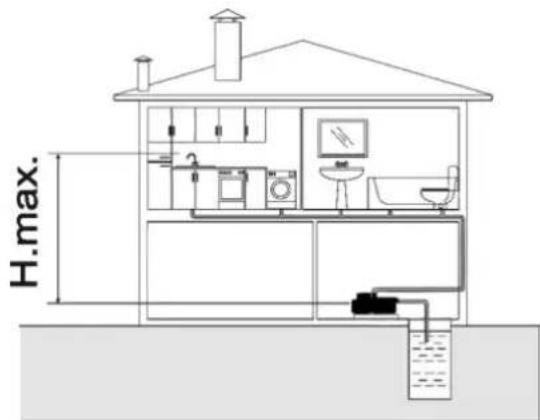

設定壓力應為高於裝置中最高的水龍頭 (H.max)10 m. (1 bar.)。

H.max.

如果電子電路檢測到缺水，泵將停止運轉，同時 LED 警報燈將閃爍。電路將嘗試進行 4 次連接，如果嘗試重新連接時由於缺水而未能恢復壓力，則電路將無限期故障，直到手動重啟。

當泵在故障模式下停止運轉，等待進行重試時，LED 警報燈將閃爍，在 4 次重試失敗後，LED 警報燈將始終保持亮起狀態。

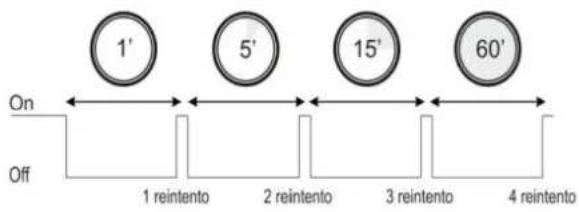

下圖顯示不同重試之間間隔的時間，以防任何一次重試失敗，可以再次重試。

1' 5' 15' 60' On Off 1 reintento 2 reintento 3 reintento 4 reintento

同時按下(+)和(-)按鈕，重啟電路。

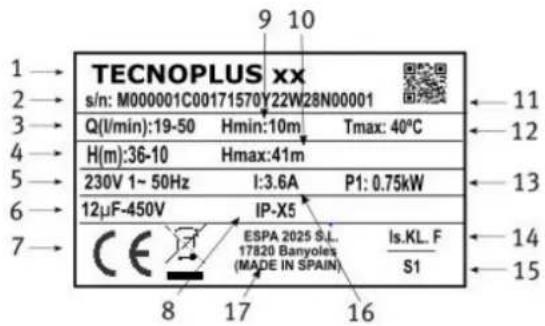

5. 銘牌

TECNOPLUS xx s/n: M000001C00171570Y22W28N00001 Q(l/min):19-50 Hmin:10m Tmax: 40°C H(m):36-10 Hmax:41m 230V 1~ 50Hz I:3.6A P1: 0.75kW 12μF-450V IP-X5 CE ESPA 2025 S.L. 17820 Banyoles (MADE IN SPAIN) Is.KL. F S1 8 17 16 11 12 13 14 15

描述

1	文章參考
2	泵序列號
3	流動
4	壓力
5	標稱電壓、相數、交流電和頻率符號
6	冷凝器
7	CE標誌生產年份
8	防潮等級
9	最低運作壓力
10	最大壓力
11	帶有泵序列號信息的二維碼
12	最大T液體
13	馬達吸收功率(P1)
14	馬達絕緣名稱
15	連續運行符號
16	額定電壓下的最大額定電流
17	負責產品之賣方名稱和地址

6. 液位探頭 (Tecnoplus 25)

可以為吸水箱安裝外部液位探頭。探頭必須為浮子式（型號 IN15 ESPA）。參閱連接圖 1。

切勿在未切斷電源至少 5 分鐘的情況下打開蓋子。

7.維護

我們的泵是免維修的。

結霜時，請小心排空管道。如果泵長期不使用，建議將其拆卸並存放在乾燥通風處。

注意：發生故障時，只能由授權的技術服務人員對泵進行處理。

官方技術服務清單可在 www.espa.com 查詢。

8. 產品處置

泵廢棄不含任何有毒或污染物質。適當標記主要組件，以便能夠進行選擇性報廢。

本產品或其部件的處置必須以環保方式進行。請使用當地的垃圾收集服務。如果不可行，請聯絡最近的 ESPA 服務網點。

9. 技術數據

液體溫度： 4℃-40℃

室温： 0℃-40℃

液體溫度：……-10℃ - 50℃

10. LED 指示燈（型號 TECNOPLUS 25）

設備連接後，開始一個序列：

1. LED 燈連續亮起兩次。
2. 設備開始運轉。

LED 可能的狀態

0=Led OFF
1=Led OFF
2=Led 慢閃 (2s. On/2s. Off)
3=Led 慢閃 (1s. On/1s. Off)
4=Led閃爍非常快(0.2s.On/0.2s.Off)

泵運轉時LED的位置
LINE	RUN	FAULT	設備狀態
1	1	0	正常運轉。泵正在運轉。
1	3	0	流量極低。如果保持此狀態超過10秒。泵將停止運轉。

泵停止時LED的位置
LINE	RUN	FAULT	設備狀態
1	0	0	正常運轉。泵正在等待流量請求。
1	2	0	水箱液位不足。當水位恢復時,泵將自動運轉。
1	0	3	無水運轉故障。由於缺水,泵已停止運轉,設備正在自動嘗試數次重啟。
1	0	1	無水運轉報警。設備因缺水而停止運轉,直到手動重啟。
1	3	3	壓力不足報警。如果設備檢測到水循環且壓力低於0.3 bar。泵將停止運轉。須手動重啟。
1	0	4	壓力感測器報警。如果通訊恢復,設備將自動運轉。
1	2	2	電流報警。泵因過電流停止運轉,設備正在自動嘗試(4)次重啟。
1	2	1	電流報警。設備因過電流停止運轉,直到手動重啟。
1	4	4	短路錯誤。泵因過載停止運轉,設備正在自動嘗試(4)次重啟。
1	4	1	短路報警。設備因過載停止運轉,直到手動重啟。
2	0	2	電壓錯誤。當電源電壓恢復到既定範圍內時,泵將自動運轉。
1	0	2	內部報警。電子通訊故障。斷開泵的電源連接,同時按下(+)和(-)重新連接。根據故障類型,設備將重新啟動或停留在故障模式。

11. 可能發生的故障、原因及解決方案清單

1) 電機無法啟動。
2) 電機運轉，但不提供壓力。
3) 電機過熱。
4) 流速不足。
5) 電機自動停止和啟動 (Klixon)。
6) 泵軸旋轉困難。

1	2	3	4	5	6	原因	解決方案
X				X	X	泵被堵塞	拆卸後送到官方維修中心。
			X			腳踏閥堵塞	清潔腳踏閥或用新的替換。
	X		X			總壓力高度高於預期	檢查幾何高度和水頭損壞
X		X		X		電壓錯誤	檢查電壓是否與特性極板上標注的電壓相等
	X		X			井內水位下降	調整吸水高度
X						保險絲或熱繼電器斷開	更換保險絲或熱繼電器
	X		X			葉輪堵塞	拆卸泵,幷將其送到官方維修中心。
	X					腳踏閥無法浸入水中	適當將吸水管浸入水中
	X					忘記給泵填料	將水注入泵體
		X		X		房間通風不良	獲得良好的通風條件
	X					空氣進入	嚴密密封配件和墊片
